1. José Luis Fajardo López
DIBUJO ARTÍSTICO I
2017-2018

2.  ELEMENTOS VISUALES FUNDAMENTALES
DEL DIBUJO:
La líneaEl elemento fundamental del dibujo es la línea, y ésta puede usarse de diferentes
maneras transmitiendo unas ideas u otras:

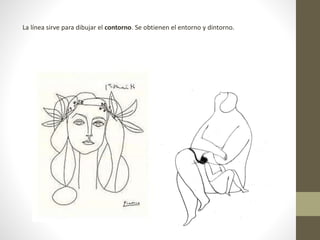

3. La línea sirve para dibujar el contorno. Se obtienen el entorno y dintorno.

4. Con línea resolvemos el sombreado, que nos permite simular el volumen.

6.  ELEMENTOS VISUALES FUNDAMENTALES
DEL DIBUJO:
La mancha

8. Para dibujar los objetos debemos seguir básicamente estos pasos:
1. Observar y medir para proporcionar
2. Encajar: Dibujar la estructura básica del objeto
3. Completar con mayor detalle. Trazar el contorno
4. Sombrear
PROCESO DE DIBUJO

9. Primer paso: Visualización del objeto, medición
Para dibujar hay que basarse principalmente en la observación. Es frecuente atribuir el
mismo tamaño a objetos que tienen distintas dimensiones, sea cual sea su distancia con
respecto al observador.
Para iniciarse en los problemas de la perspectiva y del escorzo resulta útil tomar medidas
tomando como referencia un objeto cercano que se usa como unidad.

10. Visualización del objeto, medición
 Compara unas distancias
del modelo con otras.
 Encuentra puntos de
referencia en los que
apoyar distancias y
formas.
 Imagina líneas y trazos
para situar niveles,
contornos, formas, etc...

11. Visualización del objeto, medición, proporción
Comparar el ancho y el largo

12. Encajado
Mediante el encaje esbozamos la estructura básica del objeto a dibujar.
Líneas de su contorno, la dirección básica, y proporción de las partes en relación al todo.

15. Trazado de detalles y contornos

16. Sombreado
La percepción del volumen de un objeto está determinada por la luz que lo ilumina.
La definición correcta del volumen de un objeto consiste en valorar exactamente las intensidades de sus sombras.
Podemos establecer dos clases de sombras: las propias y las
proyectadas.
1-.Sombras propias son las que se origina el objeto a sí
mismo,
2-. Sombras proyectadas son las que produce en las
superficies vecinas.
También hay que tener en cuenta:
3- Los reflejos producidos por la luz que proyectan las
superficies u objetos vecinos, ya que aclaran la sombra
propia.
4-. La zona de transición o de medias tintas, sombras que
aparecen degradadas entre la luz y la sombra.

17. Sombreado
Rayado en una misma dirección.
Rayado con trazos cruzados.
Rayado discrecional.
Punteado
Mancha, con el lápiz inclinado la mina describe trazos
amplios.

21. En resumen
PRIMER PASO:
Se trazan pequeñas marcas para
situar los puntos significativos en
su lugar apropiado dentro del
marco de referencia.
SEGUNDO PASO:
Una vez está claro donde va
cada figura, se encierra con una
forma geométrica lo más simple
posible.
TERCER PASO:
Se concretan los contornos de
las figuras.

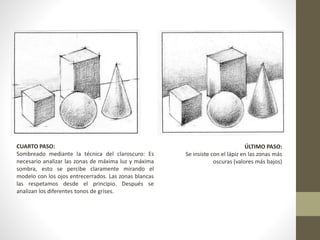

22. CUARTO PASO:
Sombreado mediante la técnica del claroscuro: Es
necesario analizar las zonas de máxima luz y máxima
sombra, esto se percibe claramente mirando el
modelo con los ojos entrecerrados. Las zonas blancas
las respetamos desde el principio. Después se
analizan los diferentes tonos de grises.
ÚLTIMO PASO:
Se insiste con el lápiz en las zonas más
oscuras (valores más bajos)
