El documento trata sobre el tema de la electricidad. Explica que la electricidad ha sido estudiada desde la antigüedad pero su estudio científico sistemático comenzó a finales del siglo XIX cuando los ingenieros lograron aprovecharla para uso residencial e industrial, transformando la industria y la sociedad. También describe a la electricidad como la columna vertebral de la sociedad industrial moderna y como una forma de energía versátil con múltiples aplicaciones como la iluminación, el transporte y la computación.

1. El fenómeno de la electricidad ha sido
estudiado desde la antigüedad, pero su
estudio científico sistemático comenzó a
finales del siglo XIX los ingenieros
lograron aprovecharla para uso
residencial e industrial.
La rápida expansión de la tecnología
eléctrica en esta época transformó la
industria y la sociedad.
La electricidad es la columna vertebral
de la sociedad industrial moderna
La electricidad es una forma de energía
tan versátil que tiene un sinnúmero de
aplicaciones, por
ejemplo: transporte, climatización, ilumi
nación y computación.

2. Electricidad
• La electricidad (del griego elektron, cuyo
significado es ámbar)
• es el conjunto de fenómenos físicos
relacionados con la presencia y flujo de cargas
eléctricas.
• Se manifiesta en una gran variedad de
fenómenos como los rayos, la electricidad
estática, la inducción electromagnética o el
flujo de corriente eléctrica.

3. En ingeniería eléctrica, la electricidad se usa para generar:
• Luz mediante lámparas.
• Calor, aprovechando el efecto Joule.
• movimiento, mediante motores que transforman la energía
eléctrica en energía mecánica.
• señales mediante sistemas electrónicos, compuestos
de circuitos eléctricos que incluyen componentes activos (tubos de
vacío, transistores, diodos y circuitos integrados) y
componentes pasivos como resistores, inductores y condensadores.

5. Las cargas eléctricas producen campos
electromagnéticos que interaccionan con otras
cargas. La electricidad se manifiesta en varios
fenómenos:
• Carga eléctrica: una propiedad de
algunas partículas subatómicas, que determina
su interacción electromagnética. La materia
eléctricamente cargada produce y es influenciada
por los campos electromagnéticos.
• Corriente eléctrica: un flujo o desplazamiento de
partículas cargadas eléctricamente; se mide
en amperios.

6. • Campo eléctrico: un tipo de campo electromagnético
producido por una carga eléctrica incluso cuando no se
esta moviendo. El campo eléctrico produce una fuerza
en toda otra carga, menor cuanto mayor sea la
distancia que separa las dos cargas. Además las cargas
en movimiento producen campos magnéticos.
• Potencial eléctrico: es la capacidad que tiene un
campo eléctrico de realizar trabajo; se mide en voltios.
• Magnetismo: La corriente eléctrica produce campos
magnéticos, y los campos magnéticos variables en el
tiempo generan corriente eléctrica.

7. • La carga eléctrica es una magnitud física
característica de los fenómenos eléctricos. La
carga eléctrica es una propiedad de los cuerpos.
Cualquier trozo de materia puede adquirir carga
eléctrica.
• La electricidad estática es una carga eléctrica que
se mantiene en estado estacionario (en reposo)
sobre un objeto, causada por la pérdida o
ganancia de electrones.
La carga eléctrica

8. Por ejemplo, un peine o peineta
sobre un chaleco los electrones
saltan del chaleco al peine y éste
se carga de electricidad estática.
• El peine pasa a tener más
electrones que protones y
se carga negativamente,
mientras que el chaleco con más
protones que electrones,
se carga positivamente.

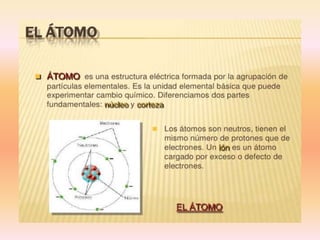

Todo cuerpo se compone de átomos, cada uno de los cuales
posee igual número de electrones y protones.

9. Por lo tanto, se pueden
definir dos tipos de cargas
eléctricas:
1.- Carga
positiva: Corresponde a la
carga del protón.
2.- Carga
negativa: Corresponde a la
carga del electrón.
Las cargas eléctricas no se
crean al frotar un cuerpo,
sino que se trasladan.

10. Las cargas del mismo signo se repelen y
las cargas de signo contrario se atraen.
En todos los fenómenos eléctricos que se originan en el interior de un sistema
aislado, vale la ley de conservación de cargas , según la cual la suma de las
cargas eléctricas positivas menos la de las cargas negativas se mantiene
constante.

11. La unidad con que se mide la carga eléctrica es
el coulomb (C), en honor a Charles Coulomb, y que
corresponde a lo siguiente:
1 Coulomb = 6,25x1018 electrones. Por lo que la carga
del electrón es de 1,6x10-19 C.
Para lograr que un cuerpo quede cargado
eléctricamente requerimos que haya en él un exceso
de uno de los dos tipos de carga (+ o – ), lo cual
podemos lograr haciendo uso de diferentes procesos,
como el frotamiento (ya visto en el ejemplo del peine),
el contacto y la inducción.

15. ¿Qué es electricidad?
• Es una forma invisible de energía que produce
como resultado la existencia de unas diminutas
partículas llamadas ELECTRONES LIBRES en los
átomos de ciertos materiales o sustancias. Estas
partículas, al desplazarse a través de la materia,
constituyen lo que denominamos una corriente
eléctrica.

25. Luego de haber estudiado a los principales elementos, tanto pasivos como
activos y habiendo analizado las principales leyes de la electrónica, en este
capítulo detallaremos los elementos y definiciones necesarias para el análisis
y la síntesis de circuitos tanto analógicos como digitales.
Veremos los símbolos utilizados para los distintos elementos que formarán
parte de un circuito electrónico. Si bien existen dos normas bien definidas
(Americana y Europea), para poder representar gráficamente cualquier diseño
electrónico, la mayoría de los elementos poseen aplicación y simbología
universal, de forma tal que sea reconocible por las personas que deban
trabajar con él.
Expondremos a continuación la forma de representación de los cables y
conexiones:

27. Para representar gráficamente a las resistencias se emplean dos símbolos.
Junto al símbolo se suele indicar el valor (en Ohm) y la disipación de
potencia máxima

28. A los capacitores también se los suele representar con dos símbolos diferentes, según
se trate de tipos con polarización fija (electrolíticos) o sin ella (cerámicos, poliéster,
etc.). En el primer caso se indicará la polaridad en el símbolo. Además se anotará,
junto al componente, el valor de la capacidad, así como la tensión máxima de trabajo.

29. Las bobinas o inductancias pueden ser de valor fijo o variable, con núcleo o sin él y
casi siempre se suele colocar el valor en Henry
Para simbolizar a los transformadores existen varias representaciones según el núcleo
sea de hierro, ferrita o aire. El primario se dibuja generalmente a la izquierda
mientras que el o los secundarios a la derecha

30. Con respecto a los semiconductores, los diodos poseen un símbolo básico que
representa al componente de juntura, luego añadiendo un cierto complemento
gráfico, se representan los diferentes modelos que existen de este componente (Led,
varicap, zener, etc.). Al lado del símbolo se puede escribir la matrícula o el código que
identifica al elemento (1N4147 por ejemplo)

31. Los transistores son representados con diferentes símbolos según las diferentes familias
(bipolares, FET, MOSFET). La flecha que siempre existe en uno de sus tres terminales
indica el sentido de circulación de la corriente (inversa a la corriente de electrones) a
través del mismo, identificando así los tipos NPN y PNP y FET o MOSFET del canal N o P. AL
lado del símbolo se puede colocar la matrícula

32. Los semiconductores "de disparo" poseen dos símbolos según se traten de elementos
con una puerta o dos. El triac presenta una única simbolización al ser un elemento no
polarizado
Los interruptores, conmutadores, llaves rotativas, etc. son otros de los componentes
empleados en la construcción de circuitos electrónicos y se representan de la
siguiente manera:
En el relé se dibuja la posición de reposo del mismo (normal abierto o normal
cerrado)

33. Es muy común hablar de "tierra" o "masa" para representar un punto común asociado
generalmente al polo negativo de la tensión de alimentación, este elemento suele
tener diferentes representaciones.
En realidad, son muchísimos los símbolos empleados para la construcción de una
representación eléctrica o electrónica, compuertas, integrados lineales, parlantes,
celdas solares, instrumentos o conectores son sólo algunos ejemplos de los
elementos que nos faltan representar y que no son objeto de esta obra, sin embargo,
a continuación brindamos algunos ejemplos con que se podrá encontrar. Destacamos
el empleo de fuentes de alimentación DC (pila y batería), de parlantes (también
llamados altavoces o bocinas), de motores, antenas, tubo de TV, micrófono, auricular
y amplificador operacional.

36. El despilfarro siempre ha sido y será algo que
no nos debemos permitir, ni como individuos,
ni como sociedad. Pensar en el ahorro
eléctrico es algo que va más allá de la
rentabilidad económica, es pensar en
eficiencia energética, en las emisiones de CO2,
en la conservación del planeta, en nuestra
higiene moral. Vamos a repasar aquí una serie
de consejos de ahorro eléctrico que quizá ya
conozcas, que quizá ya practiques (no todos los
consejos son aplicables en todas las casas y
casos; no se trata ahora de cambiar todas las
bombillas de la casa) y que quizá no pongas en
uso jamás. Ahora bien, quítate el velo de la
ignorancia y práctica el derroche con altanería
y suficiencia, con soberbia y chulería, malgasta
porque quieres, no porque no sabes hacerlo
de otra manera. Estos son esos consejos:
Ahorro energético

37. • Calefacción. Supone casi la mitad de la energía que se consume en una vivienda. Una
temperatura de entre 19º y 21º grados puede considerarse adecuada en el hogar. Durante la
noche, con 17º basta para los dormitorios. Hay que tener en cuenta que por cada grado que
sube, se consume un 7% más de energía. Los radiadores tapados por estética, con un mueble
o un cubre radiador, dificultan la circulación del aire caliente e incrementan el gasto en
calefacción.
• Aire acondicionado. Al igual que con la calefacción, poner el termostato a 25º proporciona
una sensación de confort en la estancia más que suficiente. Ya se ha dicho que por cada
grado menos, se gasta un entre un 7% y un 8% más de electricidad.
• Aislamiento y ventilación. El calor se va por los cristales, por la carpintería de las ventanas, a
través de los cajetines de las persianas, por debajo de las puertas y por el techo, por lo que
un buen aislamiento es un factor fundametal para el ahorro eléctrico. El uso de alfombras y
burletes, el bajar las persianas al anochecer, tapar los huecos de la carpintería con masilla
ayudan a mejorar el aislamiento de nuestra vivienda. De igual forma, en el verano, el uso de
toldos, persianas y cortinas, contribuyen a evitar que nuestra casa se caliente en exceso.
• Iluminación. Desde la obviedad de apagar las luces que no se utilicen (esto también es válido
para fluorescentes y lámparas incandescentes) al hecho de pintar las habitaciones de la casa
con colores claros que permiten aprovechar la luz natural, nos ayudan a ahorrar energía. Las
bombillas de bajo consumo duran ocho veces más que las bombillas convencionales y nos
permiten ahorrar hasta un 80 % de energía. Por su parte, las lámparas electrónicas tienen
una vida aún más larga que las de bajo consumo y un gasto energético inferior.

38. • Electrodomésticos. Aunque al principio pueden ser algo más caros, un aparato con
alta eficiencia energética (clase A, A+, A++), resultan a la larga rentables gracias a
la reducción del consume eléctrico que permiten -en otra entrada ya hablamos de
la duración de la vida útil de los aparatos eléctricos y de la obsolescencia
programada-.
No conviene dejar los aparatos eléctricos en stand by porque, a pesar de que su
consumo instantáneo es pequeño, el hecho de multiplicar ese consumo por el
número de horas de encendido, puede suponer hasta un 5 % del gasto eléctrico de
una vivienda.
A continuación se exponen unos consejos sobre la utilización de los
electrodomésticos más comunes en nuestras casas:
 el lavavajillas ha de usarse cuando esté completamente lleno y utilizarse
con programas económicos o de baja temperatura cuando sea posible.
 El frigorífico ha de utilizarse con temperaturas adecuadas: 5º en el
refrigerador y -18º en el congelador y, por supuesto, la puerta ha de
permanecer abierta el menor tiempo posible; no han de introducirse en
ella alimentos calientes, hemos de descongelar los alimentos en su
interior para aprovechar su frío.

39.  La lavadora utiliza un 80 % de su consumo energético para calentar el
agua, de forma que los programas de lavado en frío contribuyen a
disminuir el consumo; utilizar programas de media carga o esperar a
llenar la lavadora antes de ponerla en funcionamiento, limpiar el filtro o
usar descalcificantes disminuyen el consumo.
 La secadora es también una gran consumidora de energía, así que, un
correcto centrifugado permitirá el uso de un programa más corto (y el
consiguiente ahorro) caso de no ser posible secar la ropa al Sol.
 Una cocina de inducción permite ahorrar un 40% de energía frente a las
placas vitrocerámicas y además son más rápidas; tapar las cacerolas, usar
ollas a presión, bajar el fuego al mínimo iniciada la ebullición y usar el
calor residual también contribuyen a disminuir la factura eléctrica.
 El horno consume bastante energía por lo que pueden intentar cocinarse
varios alimentos a la vez, abrir el el horno lo menos posible (cada vez que
se hace la temperatura baja un 20 %) y prescindir del precalentamiento
cuando el tiempo de cocción del alimento es superior a una hora,
disminuyen el importe de la factura; no obstante,
 El microondas gasta un 70 % menos que el horno y nos permite, además,
ahorrar tiempo en la preparación de los alimentos.

40. Relés
• El relé es un dispositivo electromecánico que
funciona como un interruptor controlado por
un circuito eléctrico en el que, por medio de
una bobina y un electroimán, se acciona un
juego de uno o varios contactos que permiten
abrir o cerrar otros circuitos eléctricos
independientes. Fue inventado por Joseph
Henry en 1835.
• La gran ventaja de los relés electromagnéticos
es la completa separación eléctrica entre la
corriente de accionamiento, la que circula por
la bobina del electroimán, y los circuitos
controlados por los contactos, lo que hace que
se puedan manejar altos voltajes o elevadas
potencias con pequeñas tensiones de control.
También ofrecen la posibilidad de control de un
dispositivo a distancia mediante el uso de
pequeñas señales por lo que suelen usarse en
circuitos de automatización y control
programado.
• Te dejo con una infografía elaborada por el
departamento de Tecnología del IES Las
Lagunas; en ella se nos ilustra sobre la
composición, funcionamiento y aplicaciones
del relé, muy completa:

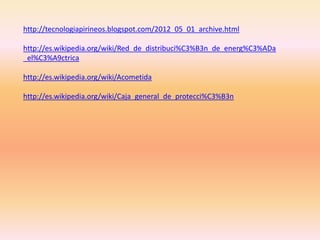

http://tecnologiapirineos.blogspot.com
/2012_05_01_archive.html

41. Efectos de la corriente en el
organismo
• Van desde las quemaduras (internas y/o
externas, de diferente gravedad) a la parada
cardiaca o el fallo renal, pasando por la
destrucción muscular, las fracturas (debidas a
la "tetanización", esas sacudidas o
contracciones musculares tan intensas que
anulan la respuesta muscular e impiden la
separación voluntaria del contacto), asfixia,
lesiones nerviosas, coma...

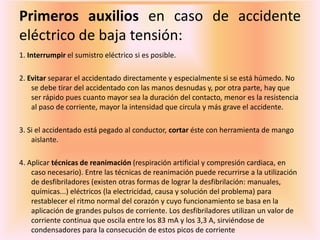

42. Primeros auxilios en caso de accidente
eléctrico de baja tensión:
1. Interrumpir el sumistro eléctrico si es posible.
2. Evitar separar el accidentado directamente y especialmente si se está húmedo. No
se debe tirar del accidentado con las manos desnudas y, por otra parte, hay que
ser rápido pues cuanto mayor sea la duración del contacto, menor es la resistencia
al paso de corriente, mayor la intensidad que circula y más grave el accidente.
3. Si el accidentado está pegado al conductor, cortar éste con herramienta de mango
aislante.
4. Aplicar técnicas de reanimación (respiración artificial y compresión cardiaca, en
caso necesario). Entre las técnicas de reanimación puede recurrirse a la utilización
de desfibriladores (existen otras formas de lograr la desfibrilación: manuales,
químicas...) eléctricos (la electricidad, causa y solución del problema) para
restablecer el ritmo normal del corazón y cuyo funcionamiento se basa en la
aplicación de grandes pulsos de corriente. Los desfibriladores utilizan un valor de
corriente continua que oscila entre los 83 mA y los 3,3 A, sirviéndose de
condensadores para la consecución de estos picos de corriente

43. Tabla en la que se explican los efectos que produce distintas magnitudes de corriente
que actúan durante un tiempo de 1 segundo:
Efectos del choque eléctrico con corriente alterna en los
seres humanos cuando pasa a través del tronco del cuerpo:
Intensidad de corriente
a 1 segundo de contacto
Efectos
La sensación debida a estos niveles es de hormigueo o calor sin
dolor antes de los 5 mA, pero entre 1 y 5 mA puede producir
reacciones de susto.
1 mA Umbral de percepción
Esta corriente de 5 mA es precisamente el máximo valor de
corriente de fuga que se permite en los electrodomésticos entre
su chasis y tierra.
5 mA Aceptada como máxima intensidad de corriente inofensiva
Se pierde la habilidad de controlar los músculos 10-20 mA
Limite de corriente antes de que se presente contracción
muscular sostenida.
El dolor es severo, es incapaz de soltarse del conductor que
había sujetado Si este nivel es sostenido, llega la fatiga, el
colapso y aun la muerte
50 mA
Dolor. Posible desmayo, lesiones mecánicas, continúan las
funciones respiratorias y del corazón.
Se interfiere la coordinación de movimiento del corazón
(fibrilación), por tanto se impide el bombeo de sangre y la
muerte puede ocurrir en minutos, si la fibrilación no se detiene.
100-300 mA
Empieza fibrilación pero los centros respiratorios
permanecen intactos
Por encima de los 300 mA las contracciones de los músculos del
corazón son tan severas que no ocurre fibrilación. Si el choque
se suspende rápidamente, el corazón probablemente reanude
su ritmo normal. En tales casos pudiera detenerse la respiración
y habría que aplicar respiración artificial.
6 A
Contracciones sostenidas del miocardio seguidas por ritmo
cardiaco normal. Parálisis respiratoria temporal. Quemaduras
si la densidad de corriente es alta.

44. Instalación eléctrica en viviendas
Los hogares, junto con la industria, son las instalaciones
receptoras por antonomasía y por tanto, las antagonistas
de las instalaciones de generación. La instalación eléctrica
de una vivienda es la encargada, en general, de
transformar la energía eléctrica en otros tipos de energía
que sean de utilidad para sus moradores, principalmente
en energía luminosa, térmica y mecánica.
La instalación se concreta en el diseño e implementación
de uno o varios circuitos eléctricos destinados a usos
específicos, y en los equipos que permiten asegurar el
correcto, seguro y controlado funcionamiento de los
receptores conectados a la misma. En la instalación
podemos diferenciar cuatro partes:

45. • Alimentación: Es la parte de la instalación que recibe energía del
exterior. Es la llamada acometida que vincula la red de distribución
externa con la caja general de protección (CGP).
• Protecciones: Son los dispositivos o sistemas encargados de garantizar
la seguridad de las personas y de la propia instalación. En el primer
tipo podemos incluir el interruptor diferencial y las tomas de tierra; en
el segundo, los fusibles, el interruptor de control de potencia (ICP) y
los interruptores magnetotérmicos (PIAs).
• Conductores: Pueden ser hilos o cable eléctrico y son los encargados
de dirigir la corriente a todos los componentes de la instalación
eléctrica: receptores y mandos de maniobra y protección.
• Elementos de mando y maniobra: Son aquellos que nos permiten
actuar sobre el circuito, gobernarlo conectando y desconectando
receptores. Los más comunes son los interruptores, los conmutadores
y los pulsadores.

46. Alimentación:
• Se llama acometida en las instalaciones eléctricas a la derivación desde la red de
distribución de la empresa suministradora (también llamada de servicio eléctrico)
hacia la edificación o propiedad donde se hará uso de la energía eléctrica
(normalmente conocido como usuario). Las acometidas en baja tensión (de 0 a
600/1000 Volts dependiendo del país) finalizan en la denominada caja general de
protección mientras que las acometidas en alta tensión (a tensión mayor de
600/1000 Volts) finalizan en un Centro de Transformación del usuario, donde se
define como el comienzo de las instalaciones internas o del usuario.
• La acometida normal para una vivienda unifamiliar es monofásica, a tres hilos,
uno para la fase o activo, otro para el neutro y el tercero para la tierra, a 127 o
230 voltios dependiendo del país. En el caso de un edificio de varias viviendas la
acometida normal será trifásica, de cuatro hilos, tres para las fases y uno para el
neutro, la tierra debe tenerse en la misma instalación del usuario, siendo en este
caso la tensión entre las fases 220/400 V y de 127/230 V entre fase y neutro
dependiendo del país. Si la acometida es para una industria o una gran zona
comercial esta será normalmente en Media o Alta tensión, por ejemplo a 5 kV o
mayor según la zona o país, a tres hilos, uno para cada fase, el neutro se obtiene
del secundario del transformador del usuario y la tierra de su instalación

48. Las acometidas eléctricas se clasifican por dos criterios básicos:
Esquema básico de una acometida eléctrica monofásica aérea en Baja Tensión.
• Según la Tensión:
– Baja Tensión; 127V, 200 V, 550 V, en general se consideran los límites
superiores en 600 o 1000 Volts dependiendo del país y su normatividad
interna.
– Alta Tensión; 5 kV, 25 kV 40 kV, en general se considera el límite inferior en
mayor a 600 o 1000 volts según la normatividad del país.
• Forma de acometida.
– Acometida aérea, cuando la entrada de cables del suministrador se da por lo
alto de la construcción, normalmente por medio de una mufa y tubo, desde
un poste de la red de suministro, en alta tensión los cables del suministro
suelen ser llevados al usuario por tuberías enterradas para minimizar los
peligros desde las redes aéreas de la empresa suministradora, pero cuando
son aéreas es usual el uso de pórticos o torres.
– Acometida subterránea, cuando la entrada de cables del suministrador se da
por debajo de la construcción, desde un registro o pozo de visita de la red de
suministro.

49. Zonificación.
Las acometidas se dividen en dos zonas.
• Simbolos usuales usados en planos para indicar la acometida, estos símbolos no
están normalizados.
• Lado Suministrador o Compañía: básicamente se considera abarca desde la red de
suministro eléctrico de la compañía que da el servicio, hasta las terminales de
salida del medidor, las cuales pueden ser zapatas (terminales a presión.
atornillables, cableadas, etc.), pero es muy común que se considere que se
prolonga hasta el interruptor general de la instalación eléctrica del usuario.
• Lado Usuario: que comprende desde las terminales de salida del medidor hasta el
último equipo o contacto del usuario, normalmente las compañías suministradoras
solicitan que el primer elemento que se coloque en el lado usuario sea un
interruptor general, que permita asegurar la desconexión de la instalación interior,
por lo que usualmente se usan interruptores de cuchillas con cartuchos fusibles,
para desconexión sin carga, esto tanto en baja como alta tensión. Es en este lado
que se consideran los llamados circuitos alimentadores (circuitos entre aparatos o
equipos de maniobra como los interruptores termomagnéticos) y los circuitos
derivados (circuito entre un equipo eléctrico de uso o contacto y su aparato de
maniobra)

50. Composición
• Las acometidas eléctricas están conformadas por los
siguientes componentes:
Lado Suministradora
– Punto de alimentación
– Conductores
– Ductos
– Tablero general de acometida.
– Armario (uno solo usuario, ejemplo: vivienda unifamiliar) o
Concentración de Medidores (varios usuarios, ejemplo,
condominio horizontal), con medidor en Kilowatts/Hora.
– Puesta a tierra externa.
Lado Usuario
– Interruptor general.
– Puesta a tierra interna.

51. Recomendaciones generales
• Los conductores de la acometida deberán ser continuos, desde el punto de
conexión de la red hasta los bornes de la entrada del equipo de medida, estos
normalmente los instala la compañía suministradora y están bajo su cuidado .
• No se aceptarán empalmes, ni derivaciones, en ningún tramo de la acometida. En
la caja o armario de medidores deberá reservarse en su extremo una longitud del
conductor de la acometida suficiente que permita una fácil conexión al equipo de
medida.
• Solo la compañía estatal puede suministrar y vender energía eléctrica, por lo que
en instalaciones grandes como centros comerciales, se le debe dejar un espacio o
local destinado para el centro de transformación de la suministradora, este local
puede compartirse con los usuarios finales.
Tipos de acometidas por uso
• Permanentes.
– Aéreas: Desde redes aéreas de baja tensión la acometida podrá ser aérea para cargas
instaladas iguales o menores a 35 kW.
– Subterráneas: Desde redes subterráneas de baja tensión, la acometida siempre será
subterránea. Para cargas mayores a 5 kW desde redes aéreas, la acometida siempre será
subterránea.
• Especiales.
– Temporales, Se consideran especiales las acometidas a servicios temporales y provisionales en
obras.

52. La Red de Distribución de la Energía Eléctrica o
Sistema de Distribución de Energía Eléctrica
• Es la parte del sistema de suministro eléctrico cuya función es el
suministro de energía desde la subestación de distribución hasta los
usuarios finales (medidor del cliente). Se lleva a cabo por los Operadores
del Sistema de Distribución (Distribution System Operator o DSO en
inglés).
• Los elementos que conforman la red o sistema de distribución son los
siguientes:
– Subestación de Distribución: conjunto de elementos (transformadores,
interruptores, seccionadores, etc.) cuya función es reducir los niveles
de alta tensión de las líneas de transmisión (o subtransmisión) hasta
niveles de media tensión para su ramificación en múltiples salidas.
– Circuito Primario.
– Circuito Secundario.

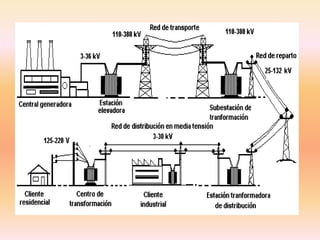

53. • La distribución de la energía eléctrica desde las subestaciones de transformación
de la red de transporte se realiza en dos etapas.
• La primera está constituida por la red de reparto, que, partiendo de las
subestaciones de transformación, reparte la energía, normalmente mediante
anillos que rodean los grandes centros de consumo, hasta llegar a las estaciones
transformadoras de distribución. Las tensiones utilizadas están comprendidas
entre 25 y 132 kV. Intercaladas en estos anillos están las estaciones
transformadoras de distribución, encargadas de reducir la tensión desde el nivel
de reparto al de distribución en media tensión.
• La segunda etapa la constituye la red de distribución propiamente dicha, con
tensiones de funcionamiento de 3 a 30 kV y con una característica muy radial. Esta
red cubre la superficie de los grandes centros de consumo (población, gran
industria, etc.), uniendo las estaciones transformadoras de distribución con los
centros de transformación, que son la última etapa del suministro en media
tensión, ya que las tensiones a la salida de estos centros es de baja tensión
(125/220 ó 220/380 V1 ).
• La líneas que forman la red de distribución se operan de forma radial, sin que
formen mallas, al contrario que las redes de transporte y de reparto. Cuando existe
una avería, un dispositivo de protección situado al principio de cada red lo detecta
y abre el interruptor que alimenta esta red.
• La localización de averías se hace por el método de "prueba y error", dividiendo la
red que tiene la avería en dos mitades y energizando una de ellas; a medida que se
acota la zona con avería, se devuelve el suministro al resto de la red. Esto ocasiona
que en el transcurso de localización se pueden producir varias interrupciones a un
mismo usuario de la red.

55. La caja general de protección eléctrica
• La caja general de protección eléctrica conecta a los clientes a la red de la
empresa distribuidora, normalmente en baja tensión.
• Además de realizar físicamente la conexión, delimita la propiedad y
responsabilidad entre la empresa distribuidora y el cliente, y contiene
fusibles para evitar que averías en la red del cliente se extiendan a la red
de la distribuidora y, por tanto, que afecten a otros clientes.
• Se instalan preferentemente fuera de los edificios y en la zona más
próxima a la red distribuidora, en lugares de libre y permanente acceso.
Cuando la fachada no linde con la vía pública, la caja general de protección
se situará en el límite entre las propiedades públicas y privadas.

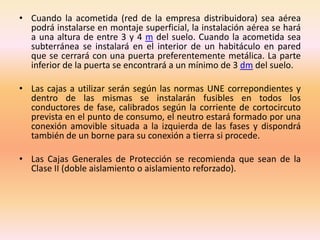

56. • Cuando la acometida (red de la empresa distribuidora) sea aérea
podrá instalarse en montaje superficial, la instalación aérea se hará
a una altura de entre 3 y 4 m del suelo. Cuando la acometida sea
subterránea se instalará en el interior de un habitáculo en pared
que se cerrará con una puerta preferentemente metálica. La parte
inferior de la puerta se encontrará a un mínimo de 3 dm del suelo.
• Las cajas a utilizar serán según las normas UNE correpondientes y
dentro de las mismas se instalarán fusibles en todos los
conductores de fase, calibrados según la corriente de cortocircuto
prevista en el punto de consumo, el neutro estará formado por una
conexión amovible situada a la izquierda de las fases y dispondrá
también de un borne para su conexión a tierra si procede.
• Las Cajas Generales de Protección se recomienda que sean de la
Clase II (doble aislamiento o aislamiento reforzado).

57. Protecciones:
• Un interruptor diferencial, también llamado disyuntor por corriente
diferencial o residual, es un dispositivo electromecánico que se coloca en
las instalaciones eléctricas de corriente alterna, con el fin de proteger a las
personas de las derivaciones causadas por faltas de aislamiento entre los
conductores activos y tierra o masa de los aparatos.
• En esencia, el interruptor diferencial consta de dos bobinas, colocadas en
serie con los conductores de alimentación de corriente y que producen
campos magnéticos opuestos y un núcleo o armadura que mediante un
dispositivo mecánico adecuado puede accionar unos contactos.

58. • Es un dispositivo de protección muy importante en toda instalación,
especialmente doméstica, que actúa conjuntamente con el
conductor de protección de toma de tierra que debe llegar a cada
enchufe o elemento metálico de iluminación, pues así desconectará
el circuito en cuanto exista cualquier derivación. Si no existe la toma
de tierra, o no está conectada en el enchufe, el diferencial se
activará cuando ocurra tal derivación en el aparato eléctrico a
través por ejemplo de una persona que toca sus partes metálicas, y
está sobre un suelo conductor, recibiendo la persona entonces un
"calambrazo" o descarga, que será peligroso o incluso mortal si la
corriente sobrepasa intensidades de alrededor de 30 mA . Los
diferenciales que protegen hasta 30 miliamperios (mA) se
denominan de alta sensibilidad.

66. http://tecnologiapirineos.blogspot.com/2012_05_01_archive.html
http://es.wikipedia.org/wiki/Red_de_distribuci%C3%B3n_de_energ%C3%ADa
_el%C3%A9ctrica
http://es.wikipedia.org/wiki/Acometida
http://es.wikipedia.org/wiki/Caja_general_de_protecci%C3%B3n
