1. Alimentación eléctrica de plantas
de compresión de gas

2. 2
Alimentación eléctrica de plantas
de compresión de gas

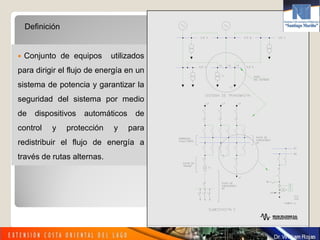

3. Definición
 Conjunto de equipos utilizados
para dirigir el flujo de energía en un
sistema de potencia y garantizar la
seguridad del sistema por medio
de dispositivos automáticos de
control y protección y para
redistribuir el flujo de energía a
través de rutas alternas.

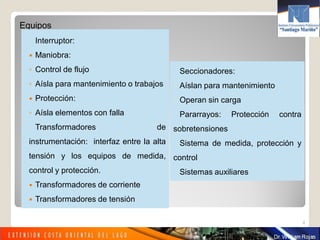

4. Equipos
Interruptor:
 Maniobra:
◦ Control de flujo
◦ Aísla para mantenimiento o trabajos
 Protección:
◦ Aísla elementos con falla
Transformadores de
instrumentación: interfaz entre la alta
tensión y los equipos de medida,
control y protección.
 Transformadores de corriente
 Transformadores de tensión
4
Seccionadores:
3 Aíslan para mantenimiento
3 Operan sin carga
Pararrayos: Protección contra
sobretensiones
Sistema de medida, protección y
control
Sistemas auxiliares

5. 5

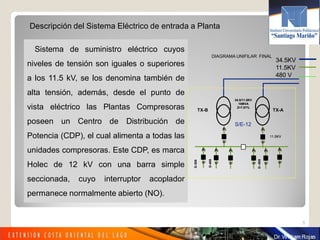

Sistema de suministro eléctrico cuyos
niveles de tensión son iguales o superiores
a los 11.5 kV, se los denomina también de
alta tensión, además, desde el punto de
vista eléctrico las Plantas Compresoras
poseen un Centro de Distribución de
Potencia (CDP), el cual alimenta a todas las
unidades compresoras. Este CDP, es marca
Holec de 12 kV con una barra simple
seccionada, cuyo interruptor acoplador
permanece normalmente abierto (NO).
Descripción del Sistema Eléctrico de entrada a Planta
DIAGRAMA UNIFILAR FINAL
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
DD--305305
TXTX--AATXTX--BB
34.5KV34.5KV
11.5KV11.5KV
480 V480 V

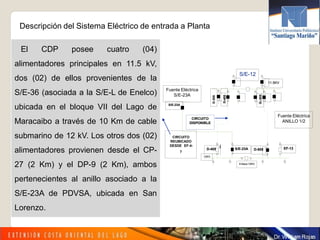

6. El CDP posee cuatro (04)
alimentadores principales en 11.5 kV,
dos (02) de ellos provenientes de la
S/E-36 (asociada a la S/E-L de Enelco)
ubicada en el bloque VII del Lago de
Maracaibo a través de 10 Km de cable
submarino de 12 kV. Los otros dos (02)
alimentadores provienen desde el CP-
27 (2 Km) y el DP-9 (2 Km), ambos
pertenecientes al anillo asociado a la
S/E-23A de PDVSA, ubicada en San
Lorenzo.
Descripción del Sistema Eléctrico de entrada a Planta
DD--405405 S/ES/E--23A23A DD--505505
12KV12KV
Enlace 12KVEnlace 12KV
EFEF--1313
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
S/ES/E--23A23A
Fuente Eléctrica
S/E-23A
Fuente Eléctrica
ANILLO 1/2
DD--305305
CIRCUITO
REUBICADO
DESDE EF-4-
7
CIRCUITOCIRCUITO
DISPONIBLEDISPONIBLE

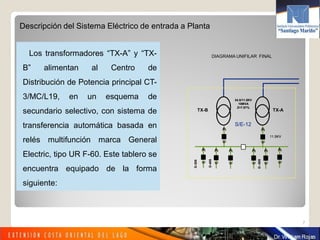

7. Los transformadores “TX-A” y “TX-
B” alimentan al Centro de
Distribución de Potencia principal CT-
3/MC/L19, en un esquema de
secundario selectivo, con sistema de
transferencia automática basada en
relés multifunción marca General
Electric, tipo UR F-60. Este tablero se
encuentra equipado de la forma
siguiente:
7
Descripción del Sistema Eléctrico de entrada a Planta
DIAGRAMA UNIFILAR FINAL
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
DD--305305
TXTX--AATXTX--BB

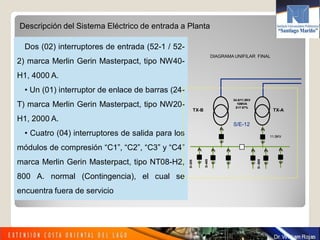

8. Dos (02) interruptores de entrada (52-1 / 52-
2) marca Merlin Gerin Masterpact, tipo NW40-
H1, 4000 A.
• Un (01) interruptor de enlace de barras (24-
T) marca Merlin Gerin Masterpact, tipo NW20-
H1, 2000 A.
• Cuatro (04) interruptores de salida para los
módulos de compresión “C1”, “C2”, “C3” y “C4”
marca Merlin Gerin Masterpact, tipo NT08-H2,
800 A. normal (Contingencia), el cual se
encuentra fuera de servicio
Descripción del Sistema Eléctrico de entrada a Planta
DIAGRAMA UNIFILAR FINAL
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
DD--305305
TXTX--AATXTX--BB

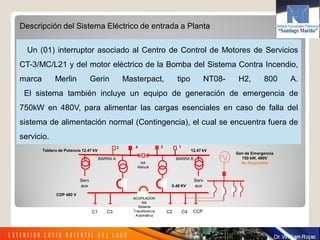

9. Un (01) interruptor asociado al Centro de Control de Motores de Servicios
CT-3/MC/L21 y del motor eléctrico de la Bomba del Sistema Contra Incendio,
marca Merlin Gerin Masterpact, tipo NT08- H2, 800 A.
El sistema también incluye un equipo de generación de emergencia de
750kW en 480V, para alimentar las cargas esenciales en caso de falla del
sistema de alimentación normal (Contingencia), el cual se encuentra fuera de
servicio.
Tablero de Potencia 12.47 kV
BARRA A
12.47 kV
BARRA B
C1 C3 C2 C4 CCP
Serv
aux
Serv
aux
ACOPLADOR
NA
Sistema
Transferencia
Automática
2 34 1
0.48 KV
Gen de Emergencia
750 kW, 480V
No Disponible
CDP 480 V
NA
Manual
Descripción del Sistema Eléctrico de entrada a Planta

10. Es sin lugar a duda lo más importante que se realiza en un proyecto
eléctrico, sí no se conocen exactamente las necesidades de carga.
Es necesario determinar la demanda máxima para ocho (08) horas,
que es la sumatoria de todas las cargas de operación normal e
intermitente y la demanda máxima de 15 minutos que es la sumatoria de
todas las cargas de operación normal, intermitente y de reserva.
10
Estudio de Carga Módulos

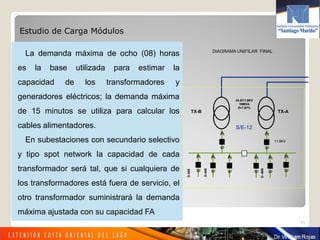

11. La demanda máxima de ocho (08) horas
es la base utilizada para estimar la
capacidad de los transformadores y
generadores eléctricos; la demanda máxima
de 15 minutos se utiliza para calcular los
cables alimentadores.
En subestaciones con secundario selectivo
y tipo spot network la capacidad de cada
transformador será tal, que si cualquiera de
los transformadores está fuera de servicio, el
otro transformador suministrará la demanda
máxima ajustada con su capacidad FA
11
Estudio de Carga Módulos
DIAGRAMA UNIFILAR FINAL
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
DD--305305
TXTX--AATXTX--BB

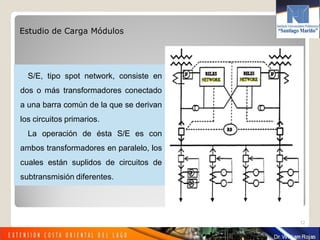

12. S/E, tipo spot network, consiste en
dos o más transformadores conectado
a una barra común de la que se derivan
los circuitos primarios.
La operación de ésta S/E es con
ambos transformadores en paralelo, los
cuales están suplidos de circuitos de
subtransmisión diferentes.
12
Estudio de Carga Módulos

13. Documentos de Referencia
Norma PDVSA N-201 “Obras
Eléctricas”. Revisión 0. Año 1993
COVENIN 200 “Código Eléctrico
Nacional”
Norma PDVSA 90619.1.050 “Análisis
de Cargas” Revisión 0. Año 1993
Norma PDVSA 90619.1.051
“Transformadores para Sub-Estaciones
Unitarias” Revisión 0. Año 1993
13

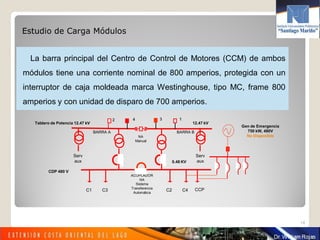

14. La barra principal del Centro de Control de Motores (CCM) de ambos
módulos tiene una corriente nominal de 800 amperios, protegida con un
interruptor de caja moldeada marca Westinghouse, tipo MC, frame 800
amperios y con unidad de disparo de 700 amperios.
14
Tablero de Potencia 12.47 kV
BARRA A
12.47 kV
BARRA B
C1 C3 C2 C4 CCP
Serv
aux
Serv
aux
ACOPLADOR
NA
Sistema
Transferencia
Automática
2 34 1
0.48 KV
Gen de Emergencia
750 kW, 480V
No Disponible
CDP 480 V
NA
Manual
Estudio de Carga Módulos

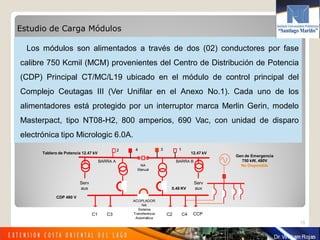

15. Los módulos son alimentados a través de dos (02) conductores por fase
calibre 750 Kcmil (MCM) provenientes del Centro de Distribución de Potencia
(CDP) Principal CT/MC/L19 ubicado en el módulo de control principal del
Complejo Ceutagas III (Ver Unifilar en el Anexo No.1). Cada uno de los
alimentadores está protegido por un interruptor marca Merlin Gerin, modelo
Masterpact, tipo NT08-H2, 800 amperios, 690 Vac, con unidad de disparo
electrónica tipo Micrologic 6.0A.
15
Estudio de Carga Módulos
Tablero de Potencia 12.47 kV
BARRA A
12.47 kV
BARRA B
C1 C3 C2 C4 CCP
Serv
aux
Serv
aux
ACOPLADOR
NA
Sistema
Transferencia
Automática
2 34 1
0.48 KV
Gen de Emergencia
750 kW, 480V
No Disponible
CDP 480 V
NA
Manual

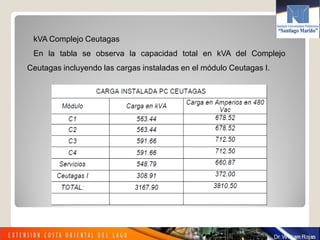

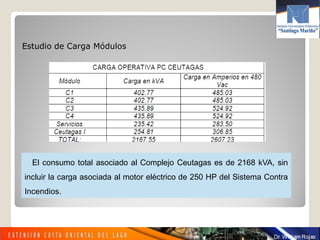

16. kVA Complejo Ceutagas
En la tabla se observa la capacidad total en kVA del Complejo
Ceutagas incluyendo las cargas instaladas en el módulo Ceutagas I.

17. Estudio de Carga Módulos
El consumo total asociado al Complejo Ceutagas es de 2168 kVA, sin
incluir la carga asociada al motor eléctrico de 250 HP del Sistema Contra
Incendios.

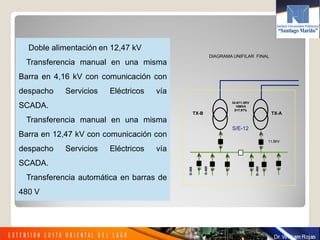

18. Doble alimentación en 12,47 kV
Transferencia manual en una misma
Barra en 4,16 kV con comunicación con
despacho Servicios Eléctricos vía
SCADA.
Transferencia manual en una misma
Barra en 12,47 kV con comunicación con
despacho Servicios Eléctricos vía
SCADA.
Transferencia automática en barras de
480 V
DIAGRAMA UNIFILAR FINAL
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
DD--305305
TXTX--AATXTX--BB

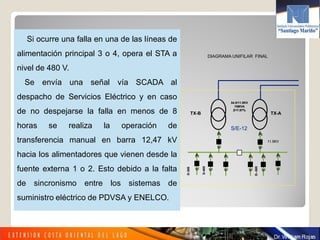

19. Si ocurre una falla en una de las líneas de
alimentación principal 3 o 4, opera el STA a
nivel de 480 V.
Se envía una señal vía SCADA al
despacho de Servicios Eléctrico y en caso
de no despejarse la falla en menos de 8
horas se realiza la operación de
transferencia manual en barra 12,47 kV
hacia los alimentadores que vienen desde la
fuente externa 1 o 2. Esto debido a la falta
de sincronismo entre los sistemas de
suministro eléctrico de PDVSA y ENELCO.
DIAGRAMA UNIFILAR FINAL
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
DD--305305
TXTX--AATXTX--BB

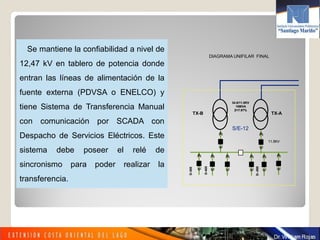

20. Se mantiene la confiabilidad a nivel de
12,47 kV en tablero de potencia donde
entran las líneas de alimentación de la
fuente externa (PDVSA o ENELCO) y
tiene Sistema de Transferencia Manual
con comunicación por SCADA con
Despacho de Servicios Eléctricos. Este
sistema debe poseer el relé de
sincronismo para poder realizar la
transferencia.
DIAGRAMA UNIFILAR FINAL
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
DD--305305
TXTX--AATXTX--BB

21. Se mantiene la confiabilidad a nivel de 480 V con la transferencia
eléctrica automática en el CDP 480 V y el generador de emergencia
operativo.
Tablero de Potencia 12.47 kV
BARRA A
12.47 kV
BARRA B
C1 C3 C2 C4 CCP
Serv
aux
Serv
aux
ACOPLADOR
NA
Sistema
Transferencia
Automática
2 34 1
0.48 KV
Gen de Emergencia
750 kW, 480V
No Disponible
CDP 480 V
NA
Manual

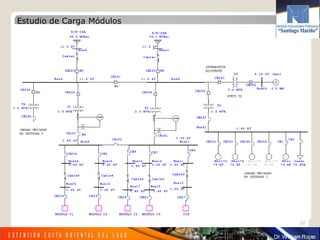

22. 22
Estudio de Carga Módulos

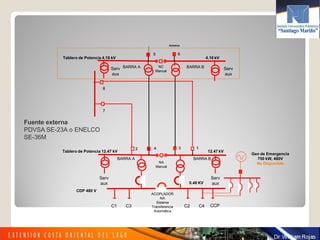

23. Tablero de Potencia 12.47 kV
BARRA A
12.47 kV
BARRA B
C1 C3 C2 C4 CCP
Serv
aux
Serv
aux
ACOPLADOR
NA
Sistema
Transferencia
Automática
Fuente externa
PDVSA SE-23A o ENELCO
SE-36M
2 34 1
0.48 KV
RESERVA
Gen de Emergencia
750 kW, 480V
No Disponible
CDP 480 V
Tablero de Potencia 4.16 kV
BARRA A
4.16 kV
BARRA B
65
Serv
aux
Serv
aux
NA
Manual
NC
Manual
7
8

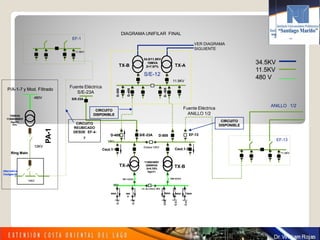

24. DIAGRAMA UNIFILAR FINAL
12KV12KV
480V480V
P/AP/A--11--7 y Mod. Filtrado7 y Mod. Filtrado
750KVA750KVA
11500/480KV11500/480KV
Dyn11Dyn11
Z=6%Z=6%
12KV12KV
Ring MainRing Main
PAPA--11
TXTX--AA TXTX--BB
DD--405405 S/ES/E--23A23A DD--505505
12KV12KV
Enlace 12KVEnlace 12KV
Int. de enlaceInt. de enlace 1E31E3
480V480V
11500/480V11500/480V
2500KVA2500KVA
Z=5.75%Z=5.75%
Dyn11Dyn11
CC--11
CC--22
CC--33
CC--44
CCPCCP
1E11E1 4000A4000A 1E61E6 4000A4000A
800A800A 800800
AA
800A800A 800A800A800A800A
EFEF--1313
Ceut.1Ceut.1--11 Ceut.1Ceut.1--22
34.5/11.5KV34.5/11.5KV
10MVA10MVA
Z=7.97%Z=7.97%
11.5KV11.5KV
DD--405405
DD----505505
S/E-12
AlternativaAlternativa
CeutgasCeutgas--IIIIII
S/ES/E--23A23A
Fuente Eléctrica
S/E-23A
11.5KV11.5KV
EF-13
VER DIAGRAMA
SIGUIENTE
Fuente Eléctrica
ANILLO 1/2
ANILLO 1/2
DD--305305
34.5KV34.5KV
11.5KV11.5KV
480 V480 V
CIRCUITOCIRCUITO
DISPONIBLEDISPONIBLE
TXTX--AATXTX--BB
CIRCUITO
REUBICADO
DESDE EF-4-
7
11.5KV11.5KV
EF-1
CIRCUITOCIRCUITO
DISPONIBLEDISPONIBLE

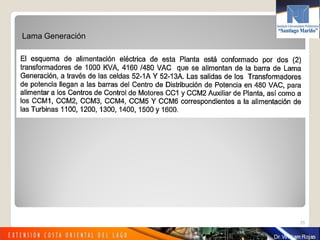

25. 25
Lama Generación

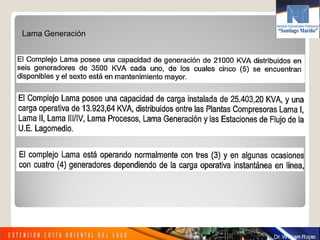

26. Lama Generación

27. TX- 2200 TX- 2100
TX- 2300 TX- 2400
R
LAMA I A
LAMA I B
LAMA III/ IV A
LAMA III/ IV B
LAMA PROCESO A
LAMA PROCESO B
LAMA II
MODULO
CASITA
SERVICIO LAMA GENERACION
EST. FLUJO
1/9
2/14
1/14
EST. FLUJO
1/9
2/14
1/14
EST. FLUJO
2/9
4/9
5/9
EST. FLUJO
2/9
4/9
5/9
EST. FLUJO
8/9
6/9
3/10
EST. FLUJO
8/9
6/9
EST. FLUJO
3/9
7/9
EST. FLUJO
3/9
7/9
RESERVA
RESERVA
PLANTA DE
AGUA 6/9
RESERVA
G-6
52
G-5
52
G-3
52
G-2
52
G-1
52
52 52
52
52-252-1
24
52
5252525252525252
CB-1 CB-3 CB-5 CB-7 CB-9 CB-11 CB-2 CB-4 CB-6 CB-8 CB-10 CB-12
G-4
52
4.16 kv.
11.5 kv.
MP2/10
3/10
BARRA “B”BARRA “A”

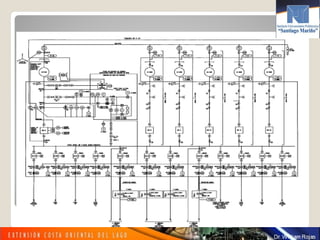

Diagrama unifilar lama generación sistema 4.16 kv Y 11.5 kv

29. 1.73 / 1 V
GEN
159G259G
87G
32G
XG32
21G
XG21
140G 46G
60G
7000/5 A
7000/5 A
7000/5 A
20kV/120V
G-21 Relé de distancia
G-25 Relé de Sincronismo
G-32 Relé direccional de potencia
G-39 Detector de condiciones
mecánicas
G-40 Relé de campo
G-46 Relé de intensidad para
equilibrio o inversión de fases
G-60 Relé de equilibrio de tensión
G-87 Relé de protección
diferencial

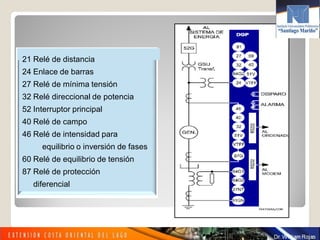

30. 21 Relé de distancia
24 Enlace de barras
27 Relé de mínima tensión
32 Relé direccional de potencia
52 Interruptor principal
40 Relé de campo
46 Relé de intensidad para
equilibrio o inversión de fases
60 Relé de equilibrio de tensión
87 Relé de protección
diferencial
