1. Controladores electrónicos Material básico de educación A B C

2. Sistema tradicional mec á nico Unidad Condensadora Evaporador Control de Cámara Válvula de expansión

3. Productos Electrónicos Danfoss Proporcionan: Solución completa al Control y Monitorización Aplicable a TODAS las aplicaciones en refrigeración Adecuado para TODOS los refrigerantes Diseñado y fabricado por Danfoss Calidad, Durabilidad & menores costes! Una familia de Controladores, Válvulas y Sensores Todo Ventajas, Monitorización , Gráficos ...

4. Sistema s de Control Electrónico para Refrigeración Danfoss Desarrollo de los Controles Electrónicos para Refrigeración 1933 1960 1982 1987 2000 Control Mec á nico del Evaporador Válvula mecánica con pocos cambios desde su fabricación hace décadas Control de evaporador Válvula de expansión electrónica TQ con controlador EKS 65 Controlador servicios Tecnología de microprocesadores Controlador AKC11 con válvula de expansión electrónica A KV . Control adaptativo del evaporador. Sistema Electrónico para la Regulación de Refrigeración Controladores digitales; Productos Multifunciónales; Consolas manuales , PC software; Interface; Creación de algoritmos; Red es de Comunicación TIPOS DE SISTEMAS: EKC,Woodley, Adap-Kool,Akcess. Comienzos de Danfoss

5. Familia de productos ADAP-KOOL® & EKC La familia de producto electrónico para el nuevo milenio

6. Aplicaciones electrónicas Inversión EKC BMS systems AKCESS Controlador simple Tiendas pequeñas Supermercados Hipermercados Edificios con Sistemas inteligentes ADAP-KOOL ® EKC Lon Works Instalador Contractors Ingenierías de sistemas Aplicación AKC72a Woodley

7. Sistemas de control de refrigeración ADAP-KOOL® Aplicaciones diferentes con controladores específicos

8. Los distintos niveles de control electrónico en las instalaciones actuales Operación básica todo/nada con visualización local e indicación de alarma. Monitorización local de temperaturas y alarmas. Monitorización local de temperaturas y alarmas con control todo/nada. Sistema de monitorización y control completo con registros históricos vía PC. Optimización de todo el sistema con posibilidad de servicio remoto.

9. Nivel 1: Electrónica basica Aplicación de control El EKC201/301 se utiliza en : control de temperatura control de desescarche Control del compresor control del ventilador señalización de alarmas Sensores PT1000

10. CONTROL ELECTRONICO BASICO APLICACION: Control de la temperatura de cámara con parada por baja presión. Desecarche natural. EKC201/301 Aplicación

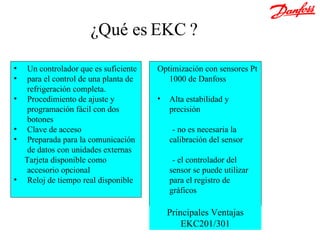

11. ¿Qué es EKC ? Un controlador que es suficiente para el control de una planta de refrigeración completa. Procedimiento de ajuste y programación fácil con dos botones Clave de acceso Preparada para la comunicación de datos con unidades externas Tarjeta disponible como accesorio opcional Reloj de tiempo real disponible Optimización con sensores Pt 1000 de Danfoss Alta estabilidad y precisión - no es necesaria la calibración del sensor - el controlador del sensor se puede utilizar para el registro de gráficos Principales Ventajas EKC201/301

12. EKC 201/301 Gestión del compresor Tres LEDs para el estado de planta y alarma Display con gran número de caracteres alfa- n uméricos * 3 caracteres de lectura, precisión de medida de 0.1 ºC * Los códigos de alarma o error se pueden visualizar en el display * Sencilla operación de vuelta a los valores ajustados en fabrica * Entrada digital configurable para comenzar desescarche/señales de alarma o Comunicación BUS RV. 5L. A1. 02 - 04

13. ¿Que es Monitorización?

14. Nivel 2 :ADAP-KOOL® Control y Monitorización de Sistemas de Refrigeración AKL - Unidades de Monitorización Temperaturas Presiones Horas de funcionamiento Consumo de energía AKA241/244 - Gateways Interface RS 232 y DANBUSS Registro de datos Historial de alarmas Puesta al día con AKC AKA 21 - Hand held unit Operación para cada controlador Una unidad para una comunicación Contraseñas

15. Módulos de Monitorización Danfoss M2 y Woodley M2

16. Beneficios y Ahorros con la Monitorización de Temperatura Previene perdidas de producto Incr e ment a la calidad del Producto Rápido aviso de fallo en equipo Reducción de Energía Control de Sanidad (HACCP) Reduce el Mantenimiento Tranquilidad de Pensamiento Usuario        Instalador    para el cliente (Usuario Fina l)  para el Instalador

17. ¿Dónde se puede utilizar? Compañ í as de catering Gasolineras ( Tiendas de Estaciones de Servicios) Elaboración de alimentos Mataderos (Ternera, Cerdo, Reno, Pollo) Hospitales, Hoteles, Escuelas, Restaurantes Laboratorios, Banco de Sangre

18. Nivel 3 : ADAP-KOOL® Sistema s de Control de Refrigeración AKC121A - Controlador para 2 cámaras Control de 2 cámaras Control de la inyección con TEX / EVR EKC 200 AKC 22H - Modulo de alarma Monitorización de distintas alarmas del compresor AKC 25H1 - Controlador de centrales 9 compresores/condensadores, 9 etapas Control de compresores/condensadores por ZN Funciones de seguridad

19. Reducción de Coste de Serv i cio y Esfuerzo Reduce tiempo gastado en análisis de la instalación Salida y entrada de aire. Grado de apertura de válvula. Temperatura o presión de evaporación. Sensor de desescarche. Tiempo acumulado del último ciclo de frío. Tiempo acumulado y medi o de los desescarche s .

20. Válvula de expansión electrónica AKV10/15/20 Características Avanzado control de la inyección con PWM Disponible en roscar y soldar Bobinas de 230 V c.c. para aumentar vida Optimización del recalentamiento Incremento en el rendimiento del evaporador Adaptación a la carga. Mayores presiones de aspiración Orificio intercambiable Construcción hermética

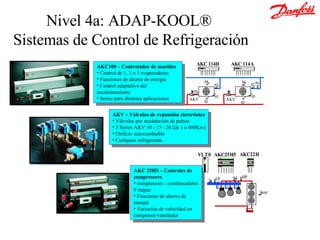

21. Nivel 4a: ADAP-KOOL® Sistemas de Control de Refrigeración AKC100 – Controlador de muebles Control de 1, 2 o 3 evaporadores Funciones de ahorro de energía Control adaptativo del recalentamiento Series para distintas aplicaciones AKV – Válvulas de expansión electrónica Válvulas por modulación de pulsos 3 Series AKV 10 - 15 - 20 (de 1 a 600Kw) Orificio intercambiable Cualquier refrigerante. AKC 25H5 – Centrales de compresores compresores / condensadores 9 etapas Funciones de ahorro de energía Variación de velocidad en compresor/ventilador

22. Ahorros en ADAP-KOOL® Sistema de Control de Refrigeración Ahorro de energía Danfoss Competidor Ahorro aprox . Aumento ajustes nocturnos Desescarche inteligente Gestión de l ventilador Pulsos en resistencias antivaho Control de temperatura modulante Válvulas de expansión electrónica Presión de condensación flotante Adaptaci ó n de presión de aspiración Monitorización remota vía tel é fono X X X X X X X X X X X X O -- -- -- -- O O O hasta 4 % hasta 5 % hasta 3 % hasta 3 % hasta 8 %! hasta 10 %! hasta 20 %! hasta 5 % hasta 3 % Valor alto Funciones X = incluido, -- = No incluido, O = A veces incluido Adaptaci ó n de presión de condensación

23. Sistema de Control Electrónico Completo : Control Monitorización Servicio Remoto

24. Ejemplo de red de comunicación La red Danbuss RS485 permite transferir la comunicación entre todos los controladores y el acceso del mantenedor para modificaciones.

25. AKM en ADAP-KOOL® Sistema de Control de Refrigeración Sistemas de software AKM - Ventajas Sistema de autorización Carga automática de la configuración de la planta Alarma manual Seguimiento de alarmas Vistas de planta personalizadas Textos de AKC personalizados Curvas de tendencia Curvas y tablas de los AKC’s Registro de sucesos Soporte directo a moden GSM / ISDN Curvas de tendencia Registro de alarmas Personalización de plantas Curvas y gráficos históricos

26. Productos Electronicos Danfoss Un suministrador global con distribuidores locales Productos para múltiples aplicaciones Alta calidad Control con algoritmos y diseño avanzado Información detallada y Soporte Técnico Un conjunto global de Monitorización y Control
