1. Facultad De Arquitectura
Conceptos Básicos De La Construcción
«Elementos Constructivos»
Otoño 2012 3er Semestre

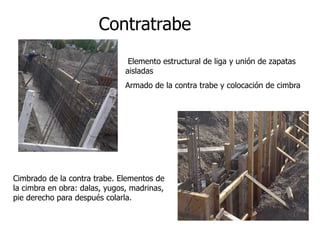

2. Elemento estructural de liga y unión de zapatas
aisladas
Armado de la contra trabe y colocación de cimbra
Cimbrado de la contra trabe. Elementos de
la cimbra en obra: dalas, yugos, madrinas,
pie derecho para después colarla.
Contratrabe

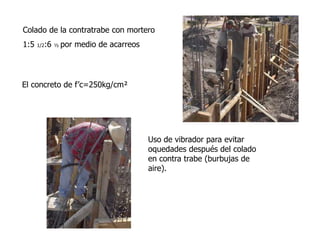

3. Colado de la contratrabe con mortero
1:5 1/2:6 ½ por medio de acarreos
El concreto de f’c=250kg/cm²
Uso de vibrador para evitar
oquedades después del colado
en contra trabe (burbujas de
aire).

4. Contra trabe de tabique tipo capuchino de
0.21m de grosor
Repellado de contra trabe para crear
impermeabilizante base.
Repellado: cemento y agua

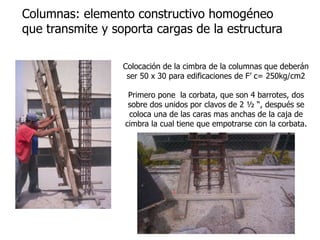

5. Colocación de la cimbra de la columnas que deberán
ser 50 x 30 para edificaciones de F’ c= 250kg/cm2
Columnas: elemento constructivo homogéneo
que transmite y soporta cargas de la estructura
Primero pone la corbata, que son 4 barrotes, dos
sobre dos unidos por clavos de 2 ½ “, después se
coloca una de las caras mas anchas de la caja de
cimbra la cual tiene que empotrarse con la corbata.

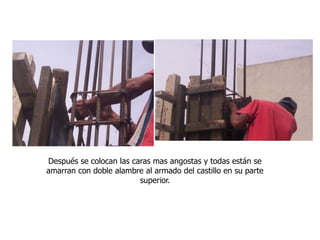

6. Después se colocan las caras mas angostas y todas están se
amarran con doble alambre al armado del castillo en su parte
superior.

7. Se deben amarrar entre si
los barrotes de las caras
opuestas de la caja, con
doble alambre. Primero se
forma un lazo entre los
barrotes y después con un
clavo se tuercen los
alambres para unirlos y
provocar tensión entre los
barrotes, que es necesario
para mantener unida la caja
para que no se se salga la
mezcla a la hora de colar.

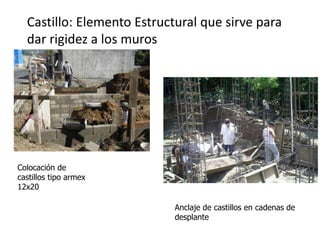

8. Colocación de
castillos tipo armex
12x20
Anclaje de castillos en cadenas de
desplante
Castillo: Elemento Estructural que sirve para
dar rigidez a los muros

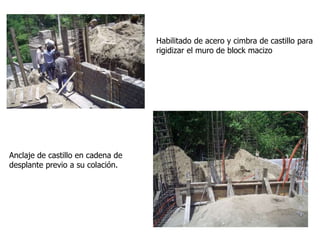

9. Habilitado de acero y cimbra de castillo para
rigidizar el muro de block macizo
Anclaje de castillo en cadena de
desplante previo a su colación.

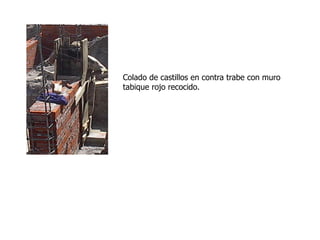

10. Colado de castillos en contra trabe con muro
tabique rojo recocido.

11. Armado de Cadena de desplante para unir columnas
Armado de Cadena de desplante sobre
mampostería
Cadena de Desplante.
Elemento constructivo de liga que sirve de refuerzo del concreto armado colado en la parte
superior del cimiento de piedra y tiene por objeto repartir el peso de la construcción a lo
largo del cimiento evitando cuarteaduras en los muros cuando hay pequeños hundimientos
en la cimentación.
Espesor de 15cm y su altura es de 20 cm.

12. Cimbra de Cadena de desplante
previo a colación
Cimbra de Cadena de desplante listo
para colar
Armado y colocación de varillas en Cadena de desplante

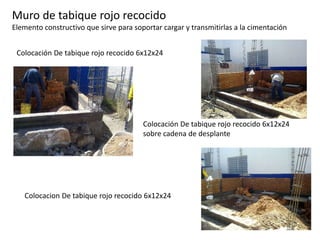

13. Colocación De tabique rojo recocido 6x12x24
Colocación De tabique rojo recocido 6x12x24
sobre cadena de desplante
Colocacion De tabique rojo recocido 6x12x24
Muro de tabique rojo recocido
Elemento constructivo que sirve para soportar cargar y transmitirlas a la cimentación

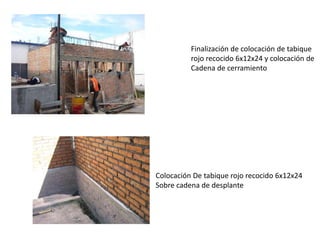

14. Finalización de colocación de tabique
rojo recocido 6x12x24 y colocación de
Cadena de cerramiento
Colocación De tabique rojo recocido 6x12x24
Sobre cadena de desplante

15. Excavación de la zanja para zapata colación
de la plantilla de concreto pobre
Zapata corrida intermedia colada
Zapata corrida
Elementos constructivo que sirve para transmitir las cargas al suelo por lo general a suelos
duros y este es continuo.

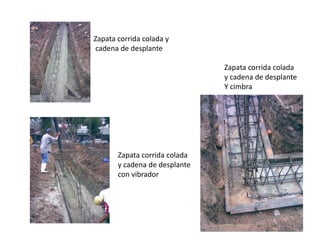

16. Zapata corrida colada y
cadena de desplante
Zapata corrida colada
y cadena de desplante
con vibrador
Zapata corrida colada
y cadena de desplante
Y cimbra

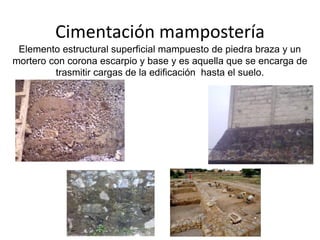

17. Cimentación mampostería
Elemento estructural superficial mampuesto de piedra braza y un
mortero con corona escarpio y base y es aquella que se encarga de
trasmitir cargas de la edificación hasta el suelo.

18. Trabes
es una elemento estructural horizontal que sirve para unir claros y muros largos
Trabes coloados y repellados con pintura comex
Colocación de trabes sobre muros de carga y
Sobre cadenas de desplante

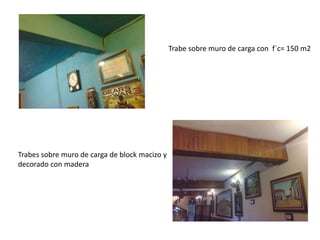

19. Trabe sobre muro de carga con f´c= 150 m2
Trabes sobre muro de carga de block macizo y
decorado con madera

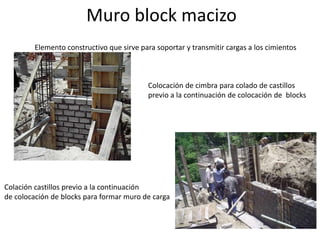

20. Muro block macizo
Elemento constructivo que sirve para soportar y transmitir cargas a los cimientos
Colocación de cimbra para colado de castillos
previo a la continuación de colocación de blocks
Colación castillos previo a la continuación
de colocación de blocks para formar muro de carga

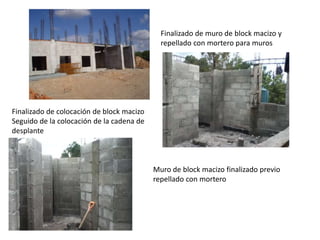

21. Finalizado de muro de block macizo y
repellado con mortero para muros
Finalizado de colocación de block macizo
Seguido de la colocación de la cadena de
desplante
Muro de block macizo finalizado previo
repellado con mortero

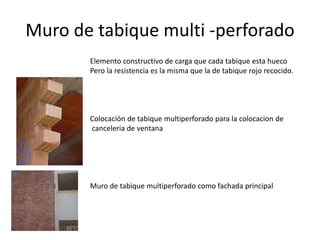

22. Muro de tabique multi -perforado
Elemento constructivo de carga que cada tabique esta hueco
Pero la resistencia es la misma que la de tabique rojo recocido.
Colocación de tabique multiperforado para la colocacion de
canceleria de ventana
Muro de tabique multiperforado como fachada principal

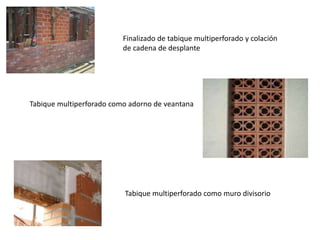

23. Finalizado de tabique multiperforado y colación
de cadena de desplante
Tabique multiperforado como adorno de veantana
Tabique multiperforado como muro divisorio

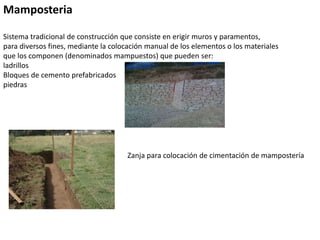

24. Mamposteria
Sistema tradicional de construcción que consiste en erigir muros y paramentos,
para diversos fines, mediante la colocación manual de los elementos o los materiales
que los componen (denominados mampuestos) que pueden ser:
ladrillos
Bloques de cemento prefabricados
piedras
Zanja para colocación de cimentación de mampostería

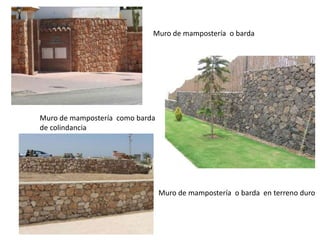

25. Muro de mampostería o barda
Muro de mampostería como barda
de colindancia
Muro de mampostería o barda en terreno duro

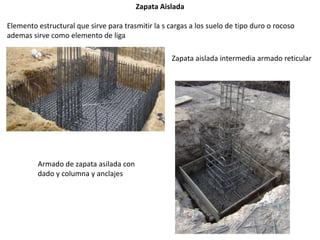

26. Zapata Aislada
Elemento estructural que sirve para trasmitir la s cargas a los suelo de tipo duro o rocoso
ademas sirve como elemento de liga
Zapata aislada intermedia armado reticular
Armado de zapata asilada con
dado y columna y anclajes

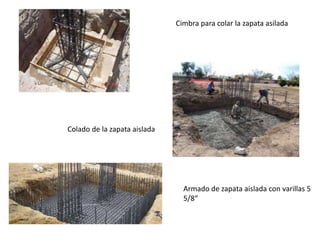

27. Cimbra para colar la zapata asilada
Colado de la zapata aislada
Armado de zapata aislada con varillas 5
5/8“
