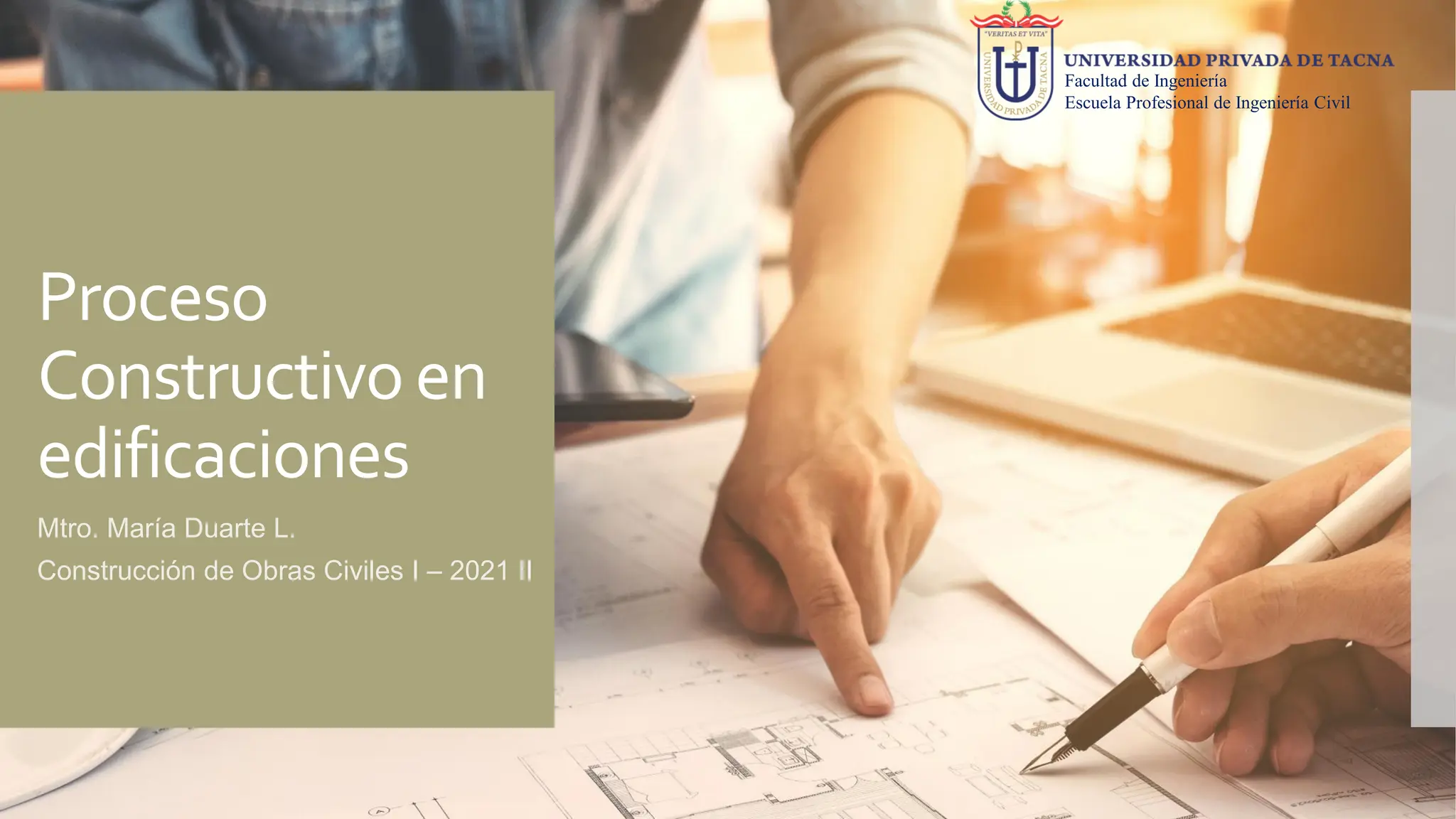

PROCESO CONSTRUCTUIVO

1. Proceso
Constructivo en
edificaciones
Mtro. María Duarte L.
Construcción de Obras Civiles I – 2021 II
Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil

2. Arquitectura
Actividad 1: Muros y tabiques de albañilería
Actividad 2: Revoques y revestimientos
Actividad 3: Cielorrasos
Actividad 4: Pisos y pavimentos
Actividad 5: Zócalos y contrazócalos
Actividad 6: Coberturas
Actividad 7: Carpintería de madera
Actividad 8: Carpintería metálica
Actividad 9: Cerrajería
Actividad 10:Vidrios, cristales y similares
Actividad 11: Pintura
Actividad 12:Varios, limpieza, jardinería, otros
Comprende todos
los trabajos
vinculados a
trabajos de
arquitectura de
acabados e incluye
la albañilería como
un componente
estructural o un
elemento simple.

3.  La albañilería se define como el arte de
construir estructuras a partir de objetos
individuales como adobes, piedras y ladrillos,
que se unen y pegan usando mortero u otras
materias capaces de endurecer.
 LA NORMA E.070 ALBAÑILERIA DEL RNE
Esta Norma establece los requisitos y las
exigencias mínimas para el análisis, el diseño,
los materiales, la construcción, el control de
calidad y la inspección de las edificaciones de
albañilería estructuradas principalmente por
muros confinados y por muros armados.
Actividad 1: Muros yTabiques de Albañilería

4. Ref. Norma técnica de metrados para obras de Edificación y Habilitaciones urbanas (aprobado por R.D. N° 073-2010/VIVIENDA/VMCS-DNC
OE.3 ARQUITECTURA
OE.3.1 MUROSYTABIQUE DE ALBAÑILERÍA
Comprende la medición de muros y
tabiques ejecutados con diversos tipos
de unidades de albañilería,
diferenciados por su tipo, calidad, por
los aparejos o amarres, así como por el
acabado de sus caras

5. Sistema aporticado
Albañilería confinada
Albañilería armada
Son estructuras formadas por losas macizas
o aligeradas apoyadas en vigas y columnas
que transmiten cargas a la cimentación
(zapatas, vigas de cimentación), también se
cuenta con muros de concreto ("placas"),
para aumentar la resistencia y rigidez lateral
por sismo. Estas estructuras pueden ser de
concreto con acero de refuerzo o metálicas.
Primero se construyen los pórticos y luego
los muros de relleno (muros NO portantes).
La albañilería confinada se
caracteriza porque los muros están
bordeados por sus cuatro lados por
elementos de concreto armado
(vigas, columnas, cimientos).
Primero se construye el muro y
posteriormente se vacean las
columnas
Los muros reciben y transmiten
cargas al suelo (muros portantes) Aquella albañilería en la que
se utiliza acero como refuerzo
en el interior de los muros.
Estos refuerzos pueden ser
tanto verticales como
horizontales y se empotran en
los cimientos de la
construcción.

6. Se denomina muro o pared a la obra levantada a
plomo para transmitir o recibir la carga de elementos
superiores como vigas, techo, etc. Para cerrar
espacios, independizar ambientes, o por razones
ornamentales.
Ref. Norma técnica de metrados para obras de Edificación y Habilitaciones urbanas (aprobado por R.D. N° 073-2010/VIVIENDA/VMCS-DNC

7. Se denomina tabiques
paredes de poco
espesor que
corrientemente sirven
para la división de
ambientes y que no
resisten carga alguna a
parte de su peso propio
Ref. Norma técnica de metrados para obras de Edificación y Habilitaciones urbanas (aprobado por R.D. N° 073-2010/VIVIENDA/VMCS-DNC

8. CARACTERÍSTICAS GENERALES DE LOS MATERIALES PARA ALBAÑILERÍA
 La Norma recomienda el
uso de ladrillo macizo en
la zona 3, 4
 PROHIBE el uso de
ladrillo “tipo hueco” en
dichas zonas
Según la Zonificación sísmica
(Norma E.030)
El área perforada o hueca será <= al 30% de la superficie del ladrillo
(Norma E.070)
Ladrillo macizo, el porcentaje
de vacíos debe ser < 30% de la
superficie de contacto

9. Ejemplo: el Ladrillo Bloker II (Ladrillera
Martorell)
Medidas 12x17x29
- Área bruta aprox. 44% < 70%
- Área perforada aprox. 56% > 30%
• Nota: Las unidades huecas han
demostrado tener una falla muy
frágil por carga vertical y por fuerza
cortante, cuando se les ha empleado
en muros portantes confinados, por
lo que se prohíbe su uso en la
zona sísmica 4, 3, a no ser que el
ingeniero estructural demuestre que
la estructura se comportará
elásticamente (sin fisuras) ante los
sismos severos.
Usos recomendados para el ladrillo hueco: muros no portantes, tabiquerías, divisiones, cercos, etc.
Nota: Estas unidades NO deben emplearse en muros portantes, salvo que la
edificación, de hasta 2 pisos, se encuentre ubicada en la zona sísmica 1 (RNE).

10. Nota: Estas unidades NO deben emplearse en muros portantes, salvo que la
edificación, de hasta 2 pisos, se encuentre ubicada en la zona sísmica 1 (RNE).
Usos: tabiquerías, muros no portantes

12. Los morteros son mezclas
plásticas obtenidas con uno o
más conglomerantes o
aglomerante, áridos como
arena fina y amasados con
agua y/o aditivos que da como
resultado una pasta que fragua
y endurece, sirven para unir
las piedras o ladrillos y
también para revestirlos con
enlucidos o revoques.

15. Proceso constructivos

16. 10.2 En la albañilería con unidades
asentadas con mortero, todas las juntas
horizontales y verticales quedarán
completamente llenas de mortero.
El espesor de las juntas de mortero será:
como mínimo 10mm (1cm)
espesor máximo será 15 mm (1.5cm)

18. A
Nota: NO es conveniente regar o humedecer el ladrillo
momentos previos al asentado pues el agua puede taponar
los poros y debilitar la mezcla

19. 10.5 Para el asentado
de la primera hilada,
la superficie de concreto
que servirá de asiento
(losa o sobrecimiento
según sea el caso), se
preparará con
anterioridad de forma
que quede rugosa; luego
se limpiará de polvo u
otro material suelto y se
la humedecerá, antes de
asentar la primera hilada
(no utilizar lechada)
Humedecer pero
no utilizar
lechada)

20. 10.6 No se asentará más de 1.30 m de altura de
muro en una jornada de trabajo.
Podría provocarse roturas de las uniones por carga
prematura en el muro, se pueden producir
deformaciones cuando la adherencia aún es débil
(cuando el mortero aún no ha fraguado)

21. En el caso de emplearse unidades
totalmente sólidas (sin perforaciones), la
primera jornada de trabajo culminará sin
llenar la junta vertical de la primera hilada,
este llenado se realizará al iniciarse la 2da
jornada.

22. En el caso de la albañilería con unidades
apilables, se podrá levantar el muro en su altura
total y en la misma jornada deberá colocarse el
concreto líquido.

23. https://es.slideshare.net/ClementeSantillana/manual-del-albail
El ladrillo debe ser instalado cuando el mortero de junta
esté fresco y plástico, para asegurar una buena
adherencia.
Una vez colocado el ladrillo debe ser presionado hacia
abajo y adelante sobre el mortero para conseguir una
junta compacta
No debe moverse ningún ladrillo después de fraguado el
mortero ya que se rompe la adherencia
Si se detectan ladrillos o mortero suelto, deben ser
removidos. Si es preciso retirar uno o más ladrillos, no
volver a utilizarlos y reemplazarlos por nuevos, debido a
que al tener mortero en contacto el ladrillo pierde la
adherencia producto de que los poros ya están llenos de
mortero

24. Curado y protección de muro para reducir retracciones
Curar la albañilería consiste en el riego permanente con
agua limpia (potable), en promedio durante una semana.
El no curar la albañilería puede disminuir la resistencia a la
compresión y a la abrasión del mortero por pérdida
prematura del agua de la mezcla, también puede presentar
un aumento negativo de la retracción (que es una
contracción que experimenta el mortero) pudiendo
ocasionar la separación del ladrillo del mortero
El curado se hace de la misma forma que en el concreto.
Para evitar choques térmicos, se debe hacer un riego
temprano en la mañana y otro al finalizar la tarde (en época
de verano tres veces al día)
https://es.slideshare.net/ClementeSantillana/manual-del-albail

25. Muro de cabeza
Muro de soga Muro de canto
Amarre tipo americano

26. Fierro de confinamiento
colunma

27. Mechas de anclaje
Inclusive con muro dentado puede utilizarse mechas
de anclaje para ofrecer mayor amarre entre muro y
columna.
b) En el caso de emplearse una conexión
a ras, deberá adicionarse “chicotes” o
“mechas” de anclaje

28. 11.3 Salvo que exista
refuerzo horizontal
continuo compuestos por
varillas de 6mm de
diámetro, que penetren por
lo menos 40 cm al interior
de la albañilería y
12.5cm al interior de la
columna más un doblez
vertical a 90° de 10cm
Mechas de anclaje

29. Antes de encofrar la columna, es
recomendable esperar 24 horas para que el
mortero frague
https://es.slideshare.net/ronaldcamino96/criterios-para-construccin-de-ladrillos-ms-seguras

30. 11.7 El Concreto de las columnas de confinamiento
se vaciará posteriormente a la construcción del
muro de albañilería; este concreto empezará
desde el borde superior del cimiento, no del
sobrecimiento

31. 2.6 Los tubos para instalaciones secas: eléctricas,
telefónicas, etc. sólo se alojarán en los muros cuando:
 los tubos tengan como máximo un Ø =55mm. En
estos casos la colocación de los tubos en los muros
se hará en cavidades dejadas durante la
construcción de la albañilería que luego se
rellenará con concreto o en los alveolos de la
unidad de albañilería.
 En todo caso los recorridos de las instalaciones
serán siempre verticales y por ningún motivo se
picará o se recortará el muro para alojarlas

32. Recuerda:
NO

34. Metrados de albañilería (m2)
Cada tipo de muro o tabique, identificado en los planos será diferenciado e incluido en su partida
específica, debiendo señalarse el tipo de elementos que lo constituyen, los parejos o amarres, así como el
acabado de sus caras, previsto en las E.T. de cada proyecto.
En caso de muros de albañilería armada o confinada, la armadura y el concreto que son parte del muro
serán considerados en los respectivos APUs.
Metrado muro= 4 x 2.50 = 10m2

35. Ejemplo:
Para un ladrillo de medidas 9cmx24cmx14cm que los apilaremos de soga, con un
espesor de junta de mortero de 1.5 cm ¿Cuántos ladrillos entran en un metro
cuadrado de muro?
Usando la fórmula
El número de ladrillos King kong apilados de soga con una junta de 1.5
cm para un (1) m2 de muro es 38 ladrillos.
Metrado de ladrillo

36. Ejercicio 2:
Para un ladrillo Hércules I de medidas 10 x 24 x 14 con un espesor de junta de
mortero de 1.5 cm. Desarrolla el metrado de ladrillo que se necesita para
construir un muro de 50m2 (muro asentado de cabeza)
CL= 1/ ((0.14+0.015) x (0.10+0.015))
CL= 56 UND/M2
TOTAL=50M2 x 56und/M2 = 2805 UND
Ejercicio 3:
Para un ladrillo Hércules I de medidas 10 x 24 x 14 con un espesor de junta de
mortero de 1.5 cm. Desarrolla el metrado de ladrillo que se necesita para
construir un muro de 50m2 (muro asentado de soga)
CL= 1/ ((0.24+0.015) x (0.10+0.015))
CL= 34 UND/M2
TOTAL=50M2 x 34und/M2 = 1705 UND

37. Gracias
