1. FACULTAD DE ARQUITECTURA
MATERIALES Y PROCEDIMIENTOS DE CONSTRUCCION I
MUROS Y CASTILLOS
 Coronel Ruiz Iván
 Sánchez Cantoral Roberto Eduardo
Tuxtla Gutiérrez, Chiapas ; Febrero 2014

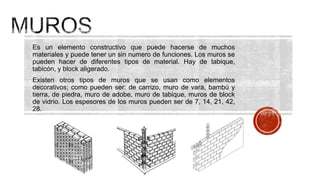

2. Es un elemento constructivo que puede hacerse de muchos
materiales y puede tener un sin numero de funciones. Los muros se
pueden hacer de diferentes tipos de material. Hay de tabique,
tabicón, y block aligerado.
Existen otros tipos de muros que se usan como elementos
decorativos; como pueden ser: de carrizo, muro de vara, bambú y
tierra, de piedra, muro de adobe, muro de tabique, muros de block
de vidrio. Los espesores de los muros pueden ser de 7, 14, 21, 42,
28.

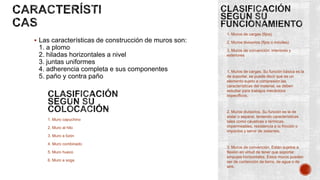

3. 1. Muros de cargas (fijos)
 Las características de construcción de muros son:
1. a plomo
2. hiladas horizontales a nivel
3. juntas uniformes
4. adherencia completa e sus componentes
5. paño y contra paño
1. Muro capuchino
2. Muro al hilo
2. Muros divisorios (fijos o móviles)
3. Muros de convención: interiores y
exteriores
1. Muros de cargas. Su función básica es la
de soportar, se puede decir que es un
elemento sujeto a compresión las
características del material, se deben
estudiar para trabajos mecánicos
específicos.
2. Muros divisorios. Su función es la de
aislar o separar, teniendo características
tales como cáusticas o térmicas,
impermeables, resistencia a la fricción o
impactos y servir de aislantes.
3. Muro a tizón
4. Muro combinado
5. Muro hueco
6. Muro a soga
3. Muros de convención. Están sujetos a
flexión en virtud de tener que soportar
empujes horizontales. Estos muros pueden
ser de contención de tierra, de agua o de
aire.

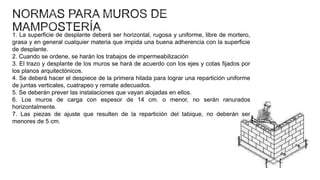

4. 1. La superficie de desplante deberá ser horizontal, rugosa y uniforme, libre de mortero,
grasa y en general cualquier materia que impida una buena adherencia con la superficie
de desplante.
2. Cuando se ordene, se harán los trabajos de impermeabilización
3. El trazo y desplante de los muros se hará de acuerdo con los ejes y cotas fijados por
los planos arquitectónicos.
4. Se deberá hacer el despiece de la primera hilada para lograr una repartición uniforme
de juntas verticales, cuatrapeo y remate adecuados.
5. Se deberán prever las instalaciones que vayan alojadas en ellos.
6. Los muros de carga con espesor de 14 cm. o menor, no serán ranurados
horizontalmente.
7. Las piezas de ajuste que resulten de la repartición del tabique, no deberán ser
menores de 5 cm.

5. Son elementos de refuerzo estructural en el sentido vertical que sirven para confinar muros. Y
su armado es según calculo de la estructura.
También son refuerzos verticales. El castillo debe estar sentado desde 1/3 de altura de la
mampostería, pues nos sirven para amarrar desde las dalas de desplante, lo mismo que los
muros y las cadenas de cerramiento.
Cuando el largo de una varilla no es suficiente se unirá a otra, es decir se hará un traslape. Se
unirá de esta manera:
Cuando se levantan los muros se deja un hueco para los castillos, para que el concreto
amarre con el muro, el corte se hace dentado a cada hilada.

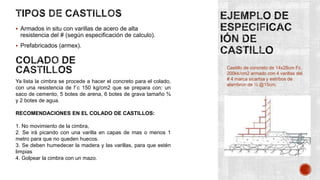

6.  Armados in situ con varillas de acero de alta
resistencia del # (según especificación de calculo).
 Prefabricados (armex).
Ya lista la cimbra se procede a hacer el concreto para el colado,
con una resistencia de f´c 150 kg/cm2 que se prepara con: un
saco de cemento, 5 botes de arena, 6 botes de grava tamaño ¾
y 2 botes de agua.
RECOMENDACIONES EN EL COLADO DE CASTILLOS:
1. No movimiento de la cimbra,
2. Se irá picando con una varilla en capas de mas o menos 1
metro para que no queden huecos.
3. Se deben humedecer la madera y las varillas, para que estén
limpias
4. Golpear la cimbra con un mazo.
Castillo de concreto de 14x28cm Fc.
200kk/cm2 armado con 4 varillas del
# 4 marca sicartsa y estribos de
alambron de ½ @15cm.

7. a) Existirán castillos por lo menos en los extremos de los muros e intersecciones con otros muros, y en puntos
intermedios del muro a una separación no mayor que 4 m. Los pretiles o parapetos deberán tener castillos con una
separación no mayor que 4 m.
c) Los castillos tendrán como dimensión mínima el espesor de la mampostería del muro, t.
d) El concreto de castillos tendrá un resistencia a compresión, fc’, no menor de 15 MPa (150 kg/cm²).
e) El refuerzo longitudinal del castillo deberá dimensionarse para resistir las componentes vertical y horizontal
correspondientes del puntal de compresión que se desarrolla en la mampostería para resistir las cargas laterales y
verticales.
f) El refuerzo longitudinal del castillo estará anclado en los
elementos que limitan al muro de manera que pueda
alcanzar su esfuerzo de fluencia.
g) Los castillos estarán reforzados transversalmente por
estribos cerrados y con un área calculada.

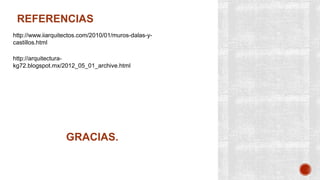

8. REFERENCIAS
http://www.iiarquitectos.com/2010/01/muros-dalas-ycastillos.html
http://arquitecturakg72.blogspot.mx/2012_05_01_archive.html
GRACIAS.
