Una característica saliente de las
viviendas de madera es el bajo peso de su
estructura, comparado con los sistemas
constructivos tradicionales, por lo que los
esfuerzos transmitidos al suelo son
bastante menores.
Esto facilita el uso de Fundaciones
Superficiales, ya que normalmente los
estratos superiores del terreno son
capaces de soportar las cargas de la
estructura.
Si así no ocurriera se deberá recurrir a
Fundaciones Profundas, particularmente
pilotes.
Fundaciones Superficiales
Continuas
Se extienden a lo largo de los muros y constan al menos de dos
elementos:
1) Cimiento: prisma formado por la excavación del pozo de caras
paralelas con un ancho y una altura según cálculos. Los cimientos
reciben las cargas de la vivienda y las transmiten al terreno.
2) Sobrecimiento: prisma ubicado sobre el cimiento de ancho igual o
mayor al del mura, recibe, ancla y aísla a los muros portantes, siendo
el nexo entre estos y los cimientos.
Fundaciones Superficiales
Continuas: Zapatas
Elemento estructural ubicado bajo el cimiento. Es requerido cuando la
capacidad de carga del terreno es insuficiente. Evitan tener que
ensanchar todo el cimiento para lograr distribuir las tensiones e el terreo
y tener la capacidad portante necesaria.

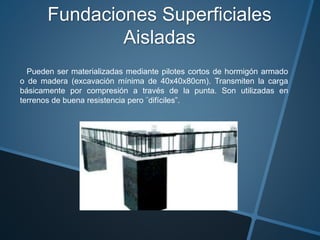

Fundaciones Superficiales
Aisladas
Pueden ser materializadas mediante pilotes cortos de hormigón armado
o de madera (excavación mínima de 40x40x80cm). Transmiten la carga
básicamente por compresión a través de la punta. Son utilizadas en
terrenos de buena resistencia pero ¨difíciles”.
Fundaciones Superficiales
Continuas
Cuando los estratos superficiales del suelo no tienen capacidad portante
suficiente, la fundación debe profundizarse para transferir la carga por
compresión a estratos profundos y transferir la carga por fricción entre el
cimiento y el terreno.
Esta fundación se realiza por medio de pilotes cilíndricos o prismáticos de
madera, hormigón o metal hincados en el suelo. Sobre los pilotes se apoyarán
los encadenados de vigas maestras de madera, según corresponda.
Las columnas son elementos donde
las cargas principales actúan paralelas al
eje del elemento, y por lo tanto trabaja
principalmente a compresión,, aunque
también trabajan a flexión combinada
(flexo-compresión); cuya longitud es
varias veces mayor que su dimensión
lateral más pequeña. El esfuerzo de
compresión es muy peligroso en este tipo
de elemento estructural, por la presencia
de pandeo, que es una falla por
inestabilidad.
Diseño de Columnas
Para Compresión Axial:
1. Definir las bases de cálculo.
a) Grupo estructural de la madera a utilizar.
b) Cargas a considerarse en el diseño.
c) Condiciones de apoyo, y factor de longitud afectiva.
2. Determinar efectos máximos.
3. Establecer los esfuerzos admisibles, módulo de elasticidad.
4. Asumir una escuadría, y extraer sus propiedades geométricas.
5. Calcular la esbeltez para cada dirección.
6. Calcular la carga admisible, y compararla con la carga solicitante.
Para Flexo-Compresión:
1. Se determina de la misma manera que para las anteriores, y se
anexa los siguientes pasos.
2. Determinar la carga crítica de Euler.
3. Calcular el factor de amplificación de momentos Km.
4. Verificar que la ecuación general de elementos a flexo-
compresión sea satisfecha, que de un valor < a 1.

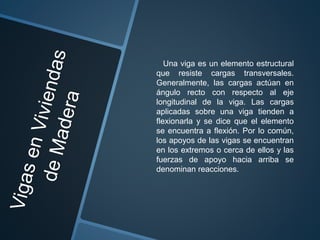

Una viga es un elemento estructural
que resiste cargas transversales.
Generalmente, las cargas actúan en
ángulo recto con respecto al eje
longitudinal de la viga. Las cargas
aplicadas sobre una viga tienden a
flexionarla y se dice que el elemento
se encuentra a flexión. Por lo común,
los apoyos de las vigas se encuentran
en los extremos o cerca de ellos y las
fuerzas de apoyo hacia arriba se
denominan reacciones.
Diseño de Vigas
El tablero de madera tensada descansa sobre vigas transversales.
Estas vigas son la encargadas de recibir las cargas permanentes y
móviles provenientes del tablero y trasversales depende de la
resistencia y rigidez del tablero, y de la carga de diseño.
Cargas permanentes sobre Vigas Transversales
Las cargas permanentes provienen del tablero y se transfieren a las
vigas transversales. A continuación se describen las cargas actuales:
Carga por peso propio, Qpp: El peso propio se calcula según la
ecuación siguiente:
Qpp= Ytrans’ A
Donde:
Ytrans= peso específico del material de la viga transversal.
A= área de la viga transversal del perfil.

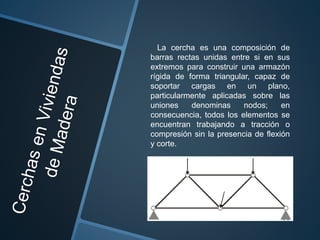

La cercha es una composición de
barras rectas unidas entre si en sus
extremos para construir una armazón
rígida de forma triangular, capaz de
soportar cargas en un plano,
particularmente aplicadas sobre las
uniones denominas nodos; en
consecuencia, todos los elementos se
encuentran trabajando a tracción o
compresión sin la presencia de flexión
y corte.
Diseño de Cerchas
Una vez resuelta la cercha, se precede a obtener las dimensiones de los
elementos, siguiendo un diseño de tracción o compresión:
Diseño por Tracción:
Ciertos miembros de la cercha esta sometidos a fuerzas axiales de tracción
y la sección transversal puede tener varias formas, ya que para cualquier
material, el único factor que determina la resistencia es el área transversal.
Consiste en seleccionar un elemento con área transversal suficiente para que
la carga factorizada “Pu” no exceda la resistencia de diseño. En general es un
procedimiento directo y las secciones típicas están formadas por perfiles y
perfiles combinados más placas, donde el ángulo más común es el doble.

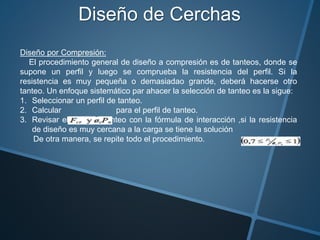

Diseño de Cerchas
Diseño por Compresión:
El procedimiento general de diseño a compresión es de tanteos, donde se
supone un perfil y luego se comprueba la resistencia del perfil. Si la
resistencia es muy pequeña o demasiadao grande, deberá hacerse otro
tanteo. Un enfoque sistemático par ahacer la selección de tanteo es la sigue:
1. Seleccionar un perfil de tanteo.
2. Calcular para el perfil de tanteo.
3. Revisar el perfil de tanteo con la fórmula de interacción ,si la resistencia
de diseño es muy cercana a la carga se tiene la solución
De otra manera, se repite todo el procedimiento.
Cuando nos toca realizar un entrepiso, la
madera es un material tradicionalmente
aceptado. Parecen ser una solución ideal para
realizar entrepisos en construcciones ya
terminadas y con personas viviendo en ellas.
Su rapidez y limpieza de montaje la hacen ideal
para esos usos.
Las funciones que debe cumplir un entrepiso
son la estructural –como requisito básico de
cualquier construcción, independientemente de
su materialidad– y la estética. Además, debe
cumplimentar requisitos de aislación acústica,
de manera que los sonidos de las pisadas o los
ruidos generados al mover objetos no se
transmitan, o lo hagan lo menos posible, hacia
el ambiente inferior. Si el entrepiso fuera un
techo, se agregan requerimientos de aislación
térmica e hidrófuga.
Diseño de Entrepisos
La resistencia estructural, como claro está, es la condición principal que
debe cumplir un entrepiso. Cuando los mismos se materializan en seco,
tanto en madera como en acero, presentan estructuras que se caracterizan
por estar armadas en una sola dirección, es decir, que conducen las cargas
generadas por su propio peso y el de los objetos que sobre él se apoyan en
un solo sentido.
Esta es una de las diferencias principales respecto de una superficie
horizontal de hormigón, que en muchos casos conducen las cargas en dos
direcciones diferentes en el mismo plano.
En función de la escala de los espacios a cubrir y de las cargas
generadas, estas estructuras horizontales se pueden armar en dos o más
planos de vigas. Cada plano de vigas apoya sobre el inferior en forma
normal al mismo, y así se obtienen planos de vigas principales,
secundarias, terciarias.

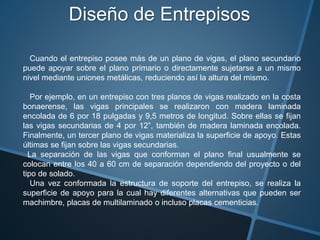

Diseño de Entrepisos
Cuando el entrepiso posee más de un plano de vigas, el plano secundario
puede apoyar sobre el plano primario o directamente sujetarse a un mismo
nivel mediante uniones metálicas, reduciendo así la altura del mismo.
Por ejemplo, en un entrepiso con tres planos de vigas realizado en la costa
bonaerense, las vigas principales se realizaron con madera laminada
encolada de 6 por 18 pulgadas y 9,5 metros de longitud. Sobre ellas se fijan
las vigas secundarias de 4 por 12”, también de madera laminada encolada.
Finalmente, un tercer plano de vigas materializa la superficie de apoyo. Estas
últimas se fijan sobre las vigas secundarias.
La separación de las vigas que conforman el plano final usualmente se
colocan entre los 40 a 60 cm de separación dependiendo del proyecto o del
tipo de solado.
Una vez conformada la estructura de soporte del entrepiso, se realiza la
superficie de apoyo para la cual hay diferentes alternativas que pueden ser
machimbre, placas de multilaminado o incluso placas cementicias.
La función principal de un techo es la de
proteger la edificación de los factores climáticos,
como la lluvia, el sol o el viento. Entre las
características principales de los techos se
mencionan las siguientes: durabilidad,
aislamiento de calor, impermeabilidad. Un techo
durable bien diseñado puede compensar una
gran cantidad de problemas que podrían surgir
en otras partes de la edificación.
Una edificación se proyecta como un sistema
global, ya sea desde la perspectiva
arquitectónica o estructural. En este sentido una
edificación se diseña desde el sistema total
hasta llegar a establecer el diseño y
funcionamiento de aspectos locales.
Específicamente, el diseño estructural de la
edificación se puede establecer como un sistema
estructural total, en el cual se puede identificar
tres subsistemas principales: cimentaciones,
elementos verticales resistentes, elementos
horizontales resistentes.
Diseño de Techos
Las estructuras que utilizan elementos de madera para soportar las cargas
generadas por las cubiertas y por sí mismas. Hay una variedad de formas y de
tipos de madera que son utilizados para la elaboración de estas estructuras.
En la siguiente figura los elementos utilizados son secciones de madera
comunes en el ámbito local (6”x3”, 3”x3¨, etc.), aunque en ocasiones se
observa secciones especiales.
Los tipos de elementos son secundarios, primarios y arriostramientos, que
en ocasiones ayuda a incrementar la rigidez del techo.
Planta Baja
Planta Alta

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Vigas de Madera
Vigas de MaderaVigas de Madera
Vigas de Madera

Sistemas aporticado
Sistemas aporticadoSistemas aporticado
Sistemas aporticado

Losas aligeradas
Losas aligeradasLosas aligeradas
Losas aligeradas

Elementos que conforman el sistema estructural en la madera
Elementos que conforman el sistema estructural en la maderaElementos que conforman el sistema estructural en la madera
Elementos que conforman el sistema estructural en la madera

Criterios para diseño estructural
Criterios para diseño estructuralCriterios para diseño estructural
Criterios para diseño estructural

Sistemas Constructivos En Madera
Sistemas Constructivos En MaderaSistemas Constructivos En Madera
Sistemas Constructivos En Madera

Guía de Ventanas de Madera
Guía de Ventanas de MaderaGuía de Ventanas de Madera
Guía de Ventanas de Madera

Losas y vigas
Losas y vigasLosas y vigas
Losas y vigas

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Sistemas constructivos no convencionales
Sistemas constructivos no convencionalesSistemas constructivos no convencionales
Sistemas constructivos no convencionales

Vigas vierendeel
Vigas vierendeelVigas vierendeel
Vigas vierendeel

Losas macizas
Losas macizasLosas macizas
Losas macizas

Sistema estrutural (porticos)
Sistema estrutural (porticos)Sistema estrutural (porticos)
Sistema estrutural (porticos)

Muros de corte
Muros de corteMuros de corte
Muros de corte

Sistemas Estructurales. Génesis Mendoza SAIA PSM
Sistemas Estructurales. Génesis Mendoza SAIA PSMSistemas Estructurales. Génesis Mendoza SAIA PSM
Sistemas Estructurales. Génesis Mendoza SAIA PSM

Calculo de area tributaria
Calculo de area tributariaCalculo de area tributaria
Calculo de area tributaria

Clase 01_Sistemas estructurales en madera utal
Clase 01_Sistemas estructurales en madera utalClase 01_Sistemas estructurales en madera utal
Clase 01_Sistemas estructurales en madera utal

sistemas estructurales
sistemas estructurales sistemas estructurales
sistemas estructurales

Cerchas
CerchasCerchas
Cerchas


Destacado

Diseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaDiseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaHendry Arcila

DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015Abigail' Osorio F

Estructuras de madera
Estructuras de maderaEstructuras de madera
Estructuras de maderapedrojcm1

Diseño de miembros estructurales de madera
Diseño de miembros estructurales de maderaDiseño de miembros estructurales de madera
Diseño de miembros estructurales de maderaAnghelit Ferz

Diseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaDiseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaraynelarq

La madera como material de construcción
La madera como material de construcciónLa madera como material de construcción
La madera como material de construcciónUGC / ULSA / UA

Elementos de concreto simple y reforzado
Elementos de concreto simple y reforzadoElementos de concreto simple y reforzado
Elementos de concreto simple y reforzadolagaher

Sistema estructural en la madera
Sistema estructural en la maderaSistema estructural en la madera
Sistema estructural en la maderaLauragarciarivero

Fundaciones en estructuras de madera
Fundaciones en estructuras de maderaFundaciones en estructuras de madera
Fundaciones en estructuras de maderaJavier Ramos Salazar

Diseño y miembros estructurales en Madera
Diseño y miembros estructurales en MaderaDiseño y miembros estructurales en Madera
Diseño y miembros estructurales en MaderaI.U. Santiago Mariño

construccion de cabañas de madera 25/31 Anexo 2
construccion de cabañas de madera 25/31 Anexo 2construccion de cabañas de madera 25/31 Anexo 2
construccion de cabañas de madera 25/31 Anexo 2Arq Blue

Detalles estructurales de uniones de madera
Detalles estructurales de uniones de maderaDetalles estructurales de uniones de madera
Detalles estructurales de uniones de maderaLilianaTimaure79

Fichas tecnicas-de-maderas
Fichas tecnicas-de-maderasFichas tecnicas-de-maderas
Fichas tecnicas-de-maderasVALEVS

Estructuras en madera
Estructuras en madera Estructuras en madera
Estructuras en madera Sai Leon

Miembros en estructuras de madera
Miembros en estructuras de maderaMiembros en estructuras de madera
Miembros en estructuras de maderatefebueno

Clase De Maderas
Clase De MaderasClase De Maderas
Clase De Maderasmosesic

DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERADISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERAmontsy666

Ensambles y sistemas de unión con madera
Ensambles y sistemas de unión con maderaEnsambles y sistemas de unión con madera
Ensambles y sistemas de unión con maderaSandra Rgz M


Destacado (20)

Miembros estructurales de Madera
 Miembros estructurales de Madera Miembros estructurales de Madera
Miembros estructurales de Madera

Diseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaDiseño de miembros estructurales en madera
Diseño de miembros estructurales en madera

DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA 28/08/2015

Estructuras de madera
Estructuras de maderaEstructuras de madera
Estructuras de madera

Diseño de miembros estructurales de madera
Diseño de miembros estructurales de maderaDiseño de miembros estructurales de madera
Diseño de miembros estructurales de madera

Diseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaDiseño de miembros estructurales en madera
Diseño de miembros estructurales en madera

Diseño Madera
Diseño MaderaDiseño Madera
Diseño Madera

La madera como material de construcción
La madera como material de construcciónLa madera como material de construcción
La madera como material de construcción

Elementos de concreto simple y reforzado
Elementos de concreto simple y reforzadoElementos de concreto simple y reforzado
Elementos de concreto simple y reforzado

Sistema estructural en la madera
Sistema estructural en la maderaSistema estructural en la madera
Sistema estructural en la madera

Fundaciones en estructuras de madera
Fundaciones en estructuras de maderaFundaciones en estructuras de madera
Fundaciones en estructuras de madera

Diseño y miembros estructurales en Madera
Diseño y miembros estructurales en MaderaDiseño y miembros estructurales en Madera
Diseño y miembros estructurales en Madera

construccion de cabañas de madera 25/31 Anexo 2
construccion de cabañas de madera 25/31 Anexo 2construccion de cabañas de madera 25/31 Anexo 2
construccion de cabañas de madera 25/31 Anexo 2

Detalles estructurales de uniones de madera
Detalles estructurales de uniones de maderaDetalles estructurales de uniones de madera
Detalles estructurales de uniones de madera

Fichas tecnicas-de-maderas
Fichas tecnicas-de-maderasFichas tecnicas-de-maderas
Fichas tecnicas-de-maderas

Estructuras en madera
Estructuras en madera Estructuras en madera
Estructuras en madera

Miembros en estructuras de madera
Miembros en estructuras de maderaMiembros en estructuras de madera
Miembros en estructuras de madera

Clase De Maderas
Clase De MaderasClase De Maderas
Clase De Maderas

DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERADISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA
DISEÑO DE MIEMBROS ESTRUCTURALES EN MADERA

Ensambles y sistemas de unión con madera
Ensambles y sistemas de unión con maderaEnsambles y sistemas de unión con madera
Ensambles y sistemas de unión con madera


Similar a Elementos estructurales de madera

Diseño de miembros estructurales de madera.
Diseño de miembros estructurales de madera.Diseño de miembros estructurales de madera.
Diseño de miembros estructurales de madera.Giovanna Suniaga

Cargas actuantes en estructuras de madera
Cargas actuantes en estructuras de maderaCargas actuantes en estructuras de madera
Cargas actuantes en estructuras de maderaLuciaVelasquez10

Diseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaDiseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaraynelarq

Estructuras en madera presentacion
Estructuras en madera presentacionEstructuras en madera presentacion
Estructuras en madera presentacionmarupd18

S4-ACT1-Memoria Descriptiva-GMR-AI2022.pptx
S4-ACT1-Memoria Descriptiva-GMR-AI2022.pptxS4-ACT1-Memoria Descriptiva-GMR-AI2022.pptx
S4-ACT1-Memoria Descriptiva-GMR-AI2022.pptxHECTORMANUELHERRADAL1

04.01. placas de asiento
04.01. placas de asiento04.01. placas de asiento
04.01. placas de asientoixoni

Trabajo estructura vi
Trabajo estructura viTrabajo estructura vi
Trabajo estructura viHendry220890

Fundaciones de estructura de madera
Fundaciones de estructura de maderaFundaciones de estructura de madera
Fundaciones de estructura de maderaAdc95

Trabajo de estructura IV María Mejías 24.520.432
Trabajo de estructura IV María Mejías 24.520.432Trabajo de estructura IV María Mejías 24.520.432
Trabajo de estructura IV María Mejías 24.520.432marialmg

Estructura
EstructuraEstructura
Estructurabethzay

presentacion estructuras 3.pptx
presentacion estructuras 3.pptxpresentacion estructuras 3.pptx
presentacion estructuras 3.pptxAlejandroMarcano21

Armando viga mecanica de los solidos
Armando viga mecanica de los solidosArmando viga mecanica de los solidos
Armando viga mecanica de los solidosarmando villar

Proceso constructivo de_una_edificacion
Proceso constructivo de_una_edificacionProceso constructivo de_una_edificacion
Proceso constructivo de_una_edificacionyonatanezequilla

Proyecto de estructura
Proyecto de estructuraProyecto de estructura
Proyecto de estructuraJohannycb


Similar a Elementos estructurales de madera (20)

Diseño de miembros estructurales de madera.
Diseño de miembros estructurales de madera.Diseño de miembros estructurales de madera.
Diseño de miembros estructurales de madera.

Cargas actuantes en estructuras de madera
Cargas actuantes en estructuras de maderaCargas actuantes en estructuras de madera
Cargas actuantes en estructuras de madera

Diseño de miembros estructurales en madera
Diseño de miembros estructurales en maderaDiseño de miembros estructurales en madera
Diseño de miembros estructurales en madera

Estructuras en madera presentacion
Estructuras en madera presentacionEstructuras en madera presentacion
Estructuras en madera presentacion

S4-ACT1-Memoria Descriptiva-GMR-AI2022.pptx
S4-ACT1-Memoria Descriptiva-GMR-AI2022.pptxS4-ACT1-Memoria Descriptiva-GMR-AI2022.pptx
S4-ACT1-Memoria Descriptiva-GMR-AI2022.pptx

Trabajo de estructura IV
Trabajo de estructura IVTrabajo de estructura IV
Trabajo de estructura IV

04.01. placas de asiento
04.01. placas de asiento04.01. placas de asiento
04.01. placas de asiento

Expo dc
Expo dcExpo dc
Expo dc

Trabajo estructura vi
Trabajo estructura viTrabajo estructura vi
Trabajo estructura vi

Fundaciones de estructura de madera
Fundaciones de estructura de maderaFundaciones de estructura de madera
Fundaciones de estructura de madera

Trabajo de estructura IV María Mejías 24.520.432
Trabajo de estructura IV María Mejías 24.520.432Trabajo de estructura IV María Mejías 24.520.432
Trabajo de estructura IV María Mejías 24.520.432

Estructura
EstructuraEstructura
Estructura

Cargas estructurales
Cargas estructuralesCargas estructurales
Cargas estructurales

Tipos de Estructuras
Tipos de EstructurasTipos de Estructuras
Tipos de Estructuras

presentacion estructuras 3.pptx
presentacion estructuras 3.pptxpresentacion estructuras 3.pptx
presentacion estructuras 3.pptx

26393 disenolosas
26393 disenolosas26393 disenolosas
26393 disenolosas

Trabajo Estructura IV
Trabajo Estructura IVTrabajo Estructura IV
Trabajo Estructura IV

Armando viga mecanica de los solidos
Armando viga mecanica de los solidosArmando viga mecanica de los solidos
Armando viga mecanica de los solidos

Proceso constructivo de_una_edificacion
Proceso constructivo de_una_edificacionProceso constructivo de_una_edificacion
Proceso constructivo de_una_edificacion

Proyecto de estructura
Proyecto de estructuraProyecto de estructura
Proyecto de estructura


Último

Gabriela Marcano historia de la arquitectura 2 renacimiento
Gabriela Marcano historia de la arquitectura 2 renacimientoGabriela Marcano historia de la arquitectura 2 renacimiento
Gabriela Marcano historia de la arquitectura 2 renacimientoGabrielaMarcano12

Arquitectos del Movimiento Moderno (Historia de la Arquitectura)
Arquitectos del Movimiento Moderno (Historia de la Arquitectura)Arquitectos del Movimiento Moderno (Historia de la Arquitectura)
Arquitectos del Movimiento Moderno (Historia de la Arquitectura)LeonardoDantasRivas

Plano de diseño de una Planta de tratamiento de aguas PTAP
Plano de diseño de una Planta de tratamiento de aguas  PTAPPlano de diseño de una Planta de tratamiento de aguas  PTAP
Plano de diseño de una Planta de tratamiento de aguas PTAPjuanrincon129309

Arquitectura Moderna Le Corbusier- Mies Van Der Rohe
Arquitectura Moderna Le Corbusier- Mies Van Der RoheArquitectura Moderna Le Corbusier- Mies Van Der Rohe
Arquitectura Moderna Le Corbusier- Mies Van Der Roheimariagsg

Que es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdf
Que es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdfQue es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdf
Que es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdfandrea Varela

Arquitectura griega, obras antiguas. pdf
Arquitectura griega, obras antiguas. pdfArquitectura griega, obras antiguas. pdf
Arquitectura griega, obras antiguas. pdfduf110205

Maquetas-modelos-prototipos-Mapa mental-.pdf
Maquetas-modelos-prototipos-Mapa mental-.pdfMaquetas-modelos-prototipos-Mapa mental-.pdf
Maquetas-modelos-prototipos-Mapa mental-.pdforianaandrade11

Historia de los estilos artísticos docum
Historia de los estilos artísticos documHistoria de los estilos artísticos docum
Historia de los estilos artísticos documminipuw

PRESENTACION SOBRE EL PROYECTO DE GRADO .
PRESENTACION SOBRE EL PROYECTO DE GRADO .PRESENTACION SOBRE EL PROYECTO DE GRADO .
PRESENTACION SOBRE EL PROYECTO DE GRADO .Rosa329296

La arquitectura griega y su legado en la historia
La arquitectura griega y su legado en la historiaLa arquitectura griega y su legado en la historia
La arquitectura griega y su legado en la historiaCamilaIsabelaRodrigu

Arquitectura moderna / Nazareth Bermúdez
Arquitectura moderna / Nazareth BermúdezArquitectura moderna / Nazareth Bermúdez
Arquitectura moderna / Nazareth BermúdezNaza59

MARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdf
MARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdfMARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdf
MARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdfitssmalexa

Arquitectura moderna nazareth bermudez PSM
Arquitectura moderna nazareth bermudez PSMArquitectura moderna nazareth bermudez PSM
Arquitectura moderna nazareth bermudez PSMNaza59

EL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdf
EL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdfEL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdf
EL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdfCeciliaTernR1

Sesión 02 Buenas practicas de manufactura.pptx
Sesión 02 Buenas practicas de manufactura.pptxSesión 02 Buenas practicas de manufactura.pptx
Sesión 02 Buenas practicas de manufactura.pptxMarcosAlvarezSalinas

Calendario 2024 Santoral con fase lunar.pdf
Calendario 2024 Santoral con fase lunar.pdfCalendario 2024 Santoral con fase lunar.pdf
Calendario 2024 Santoral con fase lunar.pdfAsol7

presentación de historia; arquitectura renacentista
presentación de historia; arquitectura renacentistapresentación de historia; arquitectura renacentista
presentación de historia; arquitectura renacentista30898575

Curso Básico de Windows Word y PowerPoint.pdf
Curso Básico de Windows Word y PowerPoint.pdfCurso Básico de Windows Word y PowerPoint.pdf
Curso Básico de Windows Word y PowerPoint.pdfirisvanegas1990

ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...
ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...
ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...sayumi4

APORTES Y CARACTERISTICAS DE LAS OBRAS DE CORBUSIER. MIES VAN DER ROHE
APORTES Y CARACTERISTICAS DE LAS OBRAS DE  CORBUSIER. MIES VAN DER ROHEAPORTES Y CARACTERISTICAS DE LAS OBRAS DE  CORBUSIER. MIES VAN DER ROHE
APORTES Y CARACTERISTICAS DE LAS OBRAS DE CORBUSIER. MIES VAN DER ROHEgonzalezdfidelibus


Último (20)

Gabriela Marcano historia de la arquitectura 2 renacimiento
Gabriela Marcano historia de la arquitectura 2 renacimientoGabriela Marcano historia de la arquitectura 2 renacimiento
Gabriela Marcano historia de la arquitectura 2 renacimiento

Arquitectos del Movimiento Moderno (Historia de la Arquitectura)
Arquitectos del Movimiento Moderno (Historia de la Arquitectura)Arquitectos del Movimiento Moderno (Historia de la Arquitectura)
Arquitectos del Movimiento Moderno (Historia de la Arquitectura)

Plano de diseño de una Planta de tratamiento de aguas PTAP
Plano de diseño de una Planta de tratamiento de aguas  PTAPPlano de diseño de una Planta de tratamiento de aguas  PTAP
Plano de diseño de una Planta de tratamiento de aguas PTAP

Arquitectura Moderna Le Corbusier- Mies Van Der Rohe
Arquitectura Moderna Le Corbusier- Mies Van Der RoheArquitectura Moderna Le Corbusier- Mies Van Der Rohe
Arquitectura Moderna Le Corbusier- Mies Van Der Rohe

Que es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdf
Que es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdfQue es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdf
Que es la arquitectura griega? Hecho por Andrea varela, arquitectura iv.pdf

Arquitectura griega, obras antiguas. pdf
Arquitectura griega, obras antiguas. pdfArquitectura griega, obras antiguas. pdf
Arquitectura griega, obras antiguas. pdf

Maquetas-modelos-prototipos-Mapa mental-.pdf
Maquetas-modelos-prototipos-Mapa mental-.pdfMaquetas-modelos-prototipos-Mapa mental-.pdf
Maquetas-modelos-prototipos-Mapa mental-.pdf

Historia de los estilos artísticos docum
Historia de los estilos artísticos documHistoria de los estilos artísticos docum
Historia de los estilos artísticos docum

PRESENTACION SOBRE EL PROYECTO DE GRADO .
PRESENTACION SOBRE EL PROYECTO DE GRADO .PRESENTACION SOBRE EL PROYECTO DE GRADO .
PRESENTACION SOBRE EL PROYECTO DE GRADO .

La arquitectura griega y su legado en la historia
La arquitectura griega y su legado en la historiaLa arquitectura griega y su legado en la historia
La arquitectura griega y su legado en la historia

Arquitectura moderna / Nazareth Bermúdez
Arquitectura moderna / Nazareth BermúdezArquitectura moderna / Nazareth Bermúdez
Arquitectura moderna / Nazareth Bermúdez

MARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdf
MARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdfMARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdf
MARIA ZABALA HISTORIA DE LA ARQUITECTURA II, ARQUITECTURA RENACENTISTA.pdf

Arquitectura moderna nazareth bermudez PSM
Arquitectura moderna nazareth bermudez PSMArquitectura moderna nazareth bermudez PSM
Arquitectura moderna nazareth bermudez PSM

EL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdf
EL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdfEL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdf
EL CONCEPTO Y EL PARTIDO ARQUITECTONICO.pdf

Sesión 02 Buenas practicas de manufactura.pptx
Sesión 02 Buenas practicas de manufactura.pptxSesión 02 Buenas practicas de manufactura.pptx
Sesión 02 Buenas practicas de manufactura.pptx

Calendario 2024 Santoral con fase lunar.pdf
Calendario 2024 Santoral con fase lunar.pdfCalendario 2024 Santoral con fase lunar.pdf
Calendario 2024 Santoral con fase lunar.pdf

presentación de historia; arquitectura renacentista
presentación de historia; arquitectura renacentistapresentación de historia; arquitectura renacentista
presentación de historia; arquitectura renacentista

Curso Básico de Windows Word y PowerPoint.pdf
Curso Básico de Windows Word y PowerPoint.pdfCurso Básico de Windows Word y PowerPoint.pdf
Curso Básico de Windows Word y PowerPoint.pdf

ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...
ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...
ALICORP wdv ebwnskjdhejsklxkcnhbvjdkspdlfkjhdjisokdjchbvfnhjdkslkjdhfeiopweoi...

APORTES Y CARACTERISTICAS DE LAS OBRAS DE CORBUSIER. MIES VAN DER ROHE
APORTES Y CARACTERISTICAS DE LAS OBRAS DE  CORBUSIER. MIES VAN DER ROHEAPORTES Y CARACTERISTICAS DE LAS OBRAS DE  CORBUSIER. MIES VAN DER ROHE
APORTES Y CARACTERISTICAS DE LAS OBRAS DE CORBUSIER. MIES VAN DER ROHE


Elementos estructurales de madera

  • 1.
  • 2.
  • 3. Una característica saliente de las viviendas de madera es el bajo peso de su estructura, comparado con los sistemas constructivos tradicionales, por lo que los esfuerzos transmitidos al suelo son bastante menores. Esto facilita el uso de Fundaciones Superficiales, ya que normalmente los estratos superiores del terreno son capaces de soportar las cargas de la estructura. Si así no ocurriera se deberá recurrir a Fundaciones Profundas, particularmente pilotes.
  • 4. Fundaciones Superficiales Continuas Se extienden a lo largo de los muros y constan al menos de dos elementos: 1) Cimiento: prisma formado por la excavación del pozo de caras paralelas con un ancho y una altura según cálculos. Los cimientos reciben las cargas de la vivienda y las transmiten al terreno. 2) Sobrecimiento: prisma ubicado sobre el cimiento de ancho igual o mayor al del mura, recibe, ancla y aísla a los muros portantes, siendo el nexo entre estos y los cimientos.
  • 5. Fundaciones Superficiales Continuas: Zapatas Elemento estructural ubicado bajo el cimiento. Es requerido cuando la capacidad de carga del terreno es insuficiente. Evitan tener que ensanchar todo el cimiento para lograr distribuir las tensiones e el terreo y tener la capacidad portante necesaria.
  • 6. Fundaciones Superficiales Aisladas Pueden ser materializadas mediante pilotes cortos de hormigón armado o de madera (excavación mínima de 40x40x80cm). Transmiten la carga básicamente por compresión a través de la punta. Son utilizadas en terrenos de buena resistencia pero ¨difíciles”.
  • 7. Fundaciones Superficiales Continuas Cuando los estratos superficiales del suelo no tienen capacidad portante suficiente, la fundación debe profundizarse para transferir la carga por compresión a estratos profundos y transferir la carga por fricción entre el cimiento y el terreno. Esta fundación se realiza por medio de pilotes cilíndricos o prismáticos de madera, hormigón o metal hincados en el suelo. Sobre los pilotes se apoyarán los encadenados de vigas maestras de madera, según corresponda.
  • 8. Las columnas son elementos donde las cargas principales actúan paralelas al eje del elemento, y por lo tanto trabaja principalmente a compresión,, aunque también trabajan a flexión combinada (flexo-compresión); cuya longitud es varias veces mayor que su dimensión lateral más pequeña. El esfuerzo de compresión es muy peligroso en este tipo de elemento estructural, por la presencia de pandeo, que es una falla por inestabilidad.
  • 9. Diseño de Columnas Para Compresión Axial: 1. Definir las bases de cálculo. a) Grupo estructural de la madera a utilizar. b) Cargas a considerarse en el diseño. c) Condiciones de apoyo, y factor de longitud afectiva. 2. Determinar efectos máximos. 3. Establecer los esfuerzos admisibles, módulo de elasticidad. 4. Asumir una escuadría, y extraer sus propiedades geométricas. 5. Calcular la esbeltez para cada dirección. 6. Calcular la carga admisible, y compararla con la carga solicitante. Para Flexo-Compresión: 1. Se determina de la misma manera que para las anteriores, y se anexa los siguientes pasos. 2. Determinar la carga crítica de Euler. 3. Calcular el factor de amplificación de momentos Km. 4. Verificar que la ecuación general de elementos a flexo- compresión sea satisfecha, que de un valor < a 1.
  • 10. Una viga es un elemento estructural que resiste cargas transversales. Generalmente, las cargas actúan en ángulo recto con respecto al eje longitudinal de la viga. Las cargas aplicadas sobre una viga tienden a flexionarla y se dice que el elemento se encuentra a flexión. Por lo común, los apoyos de las vigas se encuentran en los extremos o cerca de ellos y las fuerzas de apoyo hacia arriba se denominan reacciones.
  • 11. Diseño de Vigas El tablero de madera tensada descansa sobre vigas transversales. Estas vigas son la encargadas de recibir las cargas permanentes y móviles provenientes del tablero y trasversales depende de la resistencia y rigidez del tablero, y de la carga de diseño. Cargas permanentes sobre Vigas Transversales Las cargas permanentes provienen del tablero y se transfieren a las vigas transversales. A continuación se describen las cargas actuales: Carga por peso propio, Qpp: El peso propio se calcula según la ecuación siguiente: Qpp= Ytrans’ A Donde: Ytrans= peso específico del material de la viga transversal. A= área de la viga transversal del perfil.
  • 12. La cercha es una composición de barras rectas unidas entre si en sus extremos para construir una armazón rígida de forma triangular, capaz de soportar cargas en un plano, particularmente aplicadas sobre las uniones denominas nodos; en consecuencia, todos los elementos se encuentran trabajando a tracción o compresión sin la presencia de flexión y corte.
  • 13. Diseño de Cerchas Una vez resuelta la cercha, se precede a obtener las dimensiones de los elementos, siguiendo un diseño de tracción o compresión: Diseño por Tracción: Ciertos miembros de la cercha esta sometidos a fuerzas axiales de tracción y la sección transversal puede tener varias formas, ya que para cualquier material, el único factor que determina la resistencia es el área transversal. Consiste en seleccionar un elemento con área transversal suficiente para que la carga factorizada “Pu” no exceda la resistencia de diseño. En general es un procedimiento directo y las secciones típicas están formadas por perfiles y perfiles combinados más placas, donde el ángulo más común es el doble.
  • 14. Diseño de Cerchas Diseño por Compresión: El procedimiento general de diseño a compresión es de tanteos, donde se supone un perfil y luego se comprueba la resistencia del perfil. Si la resistencia es muy pequeña o demasiadao grande, deberá hacerse otro tanteo. Un enfoque sistemático par ahacer la selección de tanteo es la sigue: 1. Seleccionar un perfil de tanteo. 2. Calcular para el perfil de tanteo. 3. Revisar el perfil de tanteo con la fórmula de interacción ,si la resistencia de diseño es muy cercana a la carga se tiene la solución De otra manera, se repite todo el procedimiento.
  • 15. Cuando nos toca realizar un entrepiso, la madera es un material tradicionalmente aceptado. Parecen ser una solución ideal para realizar entrepisos en construcciones ya terminadas y con personas viviendo en ellas. Su rapidez y limpieza de montaje la hacen ideal para esos usos. Las funciones que debe cumplir un entrepiso son la estructural –como requisito básico de cualquier construcción, independientemente de su materialidad– y la estética. Además, debe cumplimentar requisitos de aislación acústica, de manera que los sonidos de las pisadas o los ruidos generados al mover objetos no se transmitan, o lo hagan lo menos posible, hacia el ambiente inferior. Si el entrepiso fuera un techo, se agregan requerimientos de aislación térmica e hidrófuga.
  • 16. Diseño de Entrepisos La resistencia estructural, como claro está, es la condición principal que debe cumplir un entrepiso. Cuando los mismos se materializan en seco, tanto en madera como en acero, presentan estructuras que se caracterizan por estar armadas en una sola dirección, es decir, que conducen las cargas generadas por su propio peso y el de los objetos que sobre él se apoyan en un solo sentido. Esta es una de las diferencias principales respecto de una superficie horizontal de hormigón, que en muchos casos conducen las cargas en dos direcciones diferentes en el mismo plano. En función de la escala de los espacios a cubrir y de las cargas generadas, estas estructuras horizontales se pueden armar en dos o más planos de vigas. Cada plano de vigas apoya sobre el inferior en forma normal al mismo, y así se obtienen planos de vigas principales, secundarias, terciarias.
  • 17. Diseño de Entrepisos Cuando el entrepiso posee más de un plano de vigas, el plano secundario puede apoyar sobre el plano primario o directamente sujetarse a un mismo nivel mediante uniones metálicas, reduciendo así la altura del mismo. Por ejemplo, en un entrepiso con tres planos de vigas realizado en la costa bonaerense, las vigas principales se realizaron con madera laminada encolada de 6 por 18 pulgadas y 9,5 metros de longitud. Sobre ellas se fijan las vigas secundarias de 4 por 12”, también de madera laminada encolada. Finalmente, un tercer plano de vigas materializa la superficie de apoyo. Estas últimas se fijan sobre las vigas secundarias. La separación de las vigas que conforman el plano final usualmente se colocan entre los 40 a 60 cm de separación dependiendo del proyecto o del tipo de solado. Una vez conformada la estructura de soporte del entrepiso, se realiza la superficie de apoyo para la cual hay diferentes alternativas que pueden ser machimbre, placas de multilaminado o incluso placas cementicias.
  • 18. La función principal de un techo es la de proteger la edificación de los factores climáticos, como la lluvia, el sol o el viento. Entre las características principales de los techos se mencionan las siguientes: durabilidad, aislamiento de calor, impermeabilidad. Un techo durable bien diseñado puede compensar una gran cantidad de problemas que podrían surgir en otras partes de la edificación. Una edificación se proyecta como un sistema global, ya sea desde la perspectiva arquitectónica o estructural. En este sentido una edificación se diseña desde el sistema total hasta llegar a establecer el diseño y funcionamiento de aspectos locales. Específicamente, el diseño estructural de la edificación se puede establecer como un sistema estructural total, en el cual se puede identificar tres subsistemas principales: cimentaciones, elementos verticales resistentes, elementos horizontales resistentes.
  • 19. Diseño de Techos Las estructuras que utilizan elementos de madera para soportar las cargas generadas por las cubiertas y por sí mismas. Hay una variedad de formas y de tipos de madera que son utilizados para la elaboración de estas estructuras. En la siguiente figura los elementos utilizados son secciones de madera comunes en el ámbito local (6”x3”, 3”x3¨, etc.), aunque en ocasiones se observa secciones especiales. Los tipos de elementos son secundarios, primarios y arriostramientos, que en ocasiones ayuda a incrementar la rigidez del techo.
  • 20.
