Elementos retentivos grupo1
- 1.
- 2. ELEMENTOS RETENTIVOS DELAPARATO ORTODONTICO REMOVIBLELab.Dental
- 3. GRUPO 1PATRICIA MONTAÑEZMAYRAFLOREZJENNIFER PLATALab.Dental

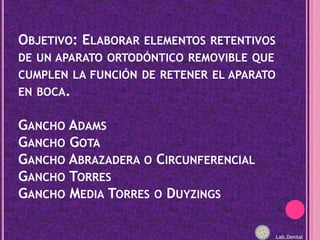

- 4. Objetivo: Elaborar elementosretentivos de un aparato ortodóntico removible que cumplen la función de retener el aparato en boca.Gancho AdamsGancho GotaGancho Abrazadera o CircunferencialGancho TorresGancho Media Torres o DuyzingsLab.Dental
- 6. PRINCIPALES FUNCIONES LOSGANCHOS : Aglutinar (sujetar todos los componentes de las placas activas y pasivas a los sistemas de anclaje, medios de estabilización y elementos auxiliares y activos : ELEMENTO DE UNIÓNTransmite toda la fuerza que generan los tornillos, elementos auxiliares y elementos activos a los dientes, por lo que pasa a ser parte activa.Protege a los elementos , ej: alambre, que podrían lesionar la bocaSirve de anclaje, por que ningún aditamento es capaz de sujetarse en la boca sólo sin caerse.Distribuyen de manera uniforme las presiones.

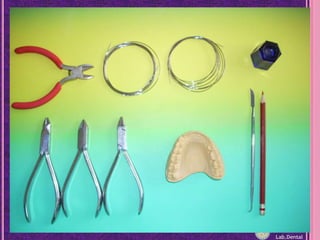

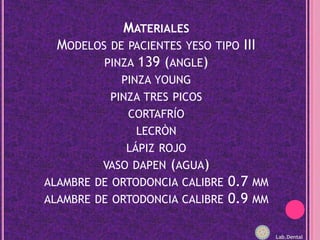

- 7. MaterialesModelos de pacientesyeso tipo IIIpinza 139 (angle)pinza youngpinza tres picoscortafríolecrònlápiz rojovaso dapen (agua)alambre de ortodoncia calibre 0.7 mm alambre de ortodoncia calibre 0.9 mm Lab.Dental
- 8.

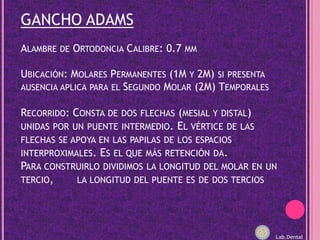

- 9. GANCHO ADAMSAlambre deOrtodoncia Calibre: 0.7 mm Ubicación: Molares Permanentes (1M y 2M) si presenta ausencia aplica para el Segundo Molar (2M) TemporalesRecorrido: Consta de dos flechas (mesial y distal) unidas por un puente intermedio. El vértice de las flechas se apoya en las papilas de los espacios interproximales. Es el que más retención da.Para construirlo dividimos la longitud del molar en un tercio, la longitud del puente es de dos terciosLab.Dental
- 10. Fabricación Gancho AdamsTomamosel Modelo de trabajo y el Lecròn para realizar dos muescas muescas (una hacia Mesial y otra hacia Distal) que cumplirán la función en el gancho de anclaje proporcionando así una mayor retención.Toamos el Lápiz Rojo y marcamos el Vértice Cúspide MesioVesitibular y la Distovestibular, que serán los encargados de determinar la anchura del Gancho.Trasladamos la anterior distancia al alambre, para realizar la marca.Luego tomamos la Pinza Angle para realizar el doblaje del alambre en forma de U cuadrada.Lab.Dental
- 11. En seguida Podemosfabricar las Ansas (mesial y distal), con la pinza de Angle orientándonos hacia la punta redonda.Se realiza un doblez de 45º (Pinza de Angle) que nos permite lograr una adaptación perfecta en las muescas.Realizamos el doblaje del alambre hacia el Espacio Interproximal (Pinza 139 Punta Redonda) permitiendo adosar el gancho hacia el plano oclusal.Como paso final realizamos un doblez hacia la cara palatina y posterior la porción retentiva del gancho empleando la Pinza Tres Picos conservando el distancia de 1 mm del paladar

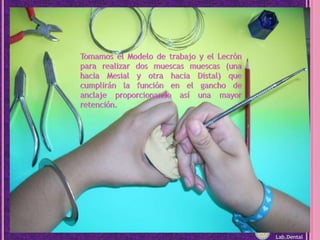

- 12. Tomamos el Modelode trabajo y el Lecròn para realizar dos muescas muescas (una hacia Mesial y otra hacia Distal) que cumplirán la función en el gancho de anclaje proporcionando así una mayor retención.Lab.Dental
- 13.
- 14. Tomamos el LápizRojo y marcamos el Vértice Cúspide MesioVesitibular y la Distovestibular, que serán los encargados de determinar la anchura del Gancho.Lab.Dental

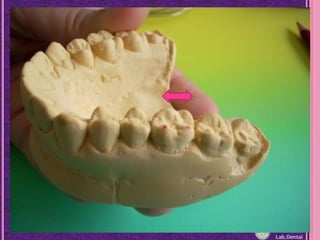

- 15.
- 16.

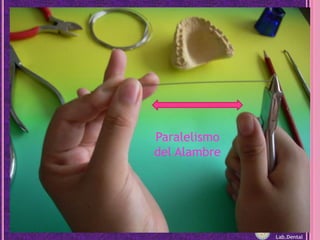

- 17. Trasladamos la anteriordistancia al alambre, para realizar la marca.Lab.Dental

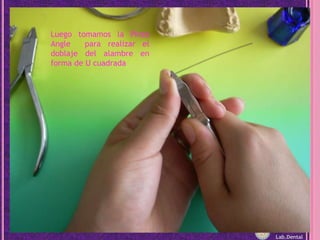

- 18. Luego tomamos laPinza Angle para realizar el doblaje del alambre en forma de U cuadradaLab.Dental
- 19.

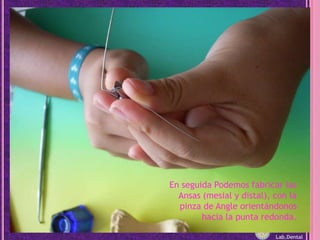

- 20. En seguida Podemosfabricar las Ansas (mesial y distal), con la pinza de Angle orientándonos hacia la punta redonda.Lab.Dental
- 21. Se realiza undoblez de 45º (Pinza de Angle) que nos permite lograr una adaptación perfecta en las muescas.Lab.Dental
- 22.
- 23.
- 24.
- 25.

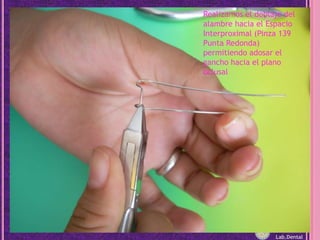

- 26. Realizamos el doblajedel alambre hacia el Espacio Interproximal (Pinza 139 Punta Redonda) permitiendo adosar el gancho hacia el plano oclusalLab.Dental
- 27.
- 28.
- 29.

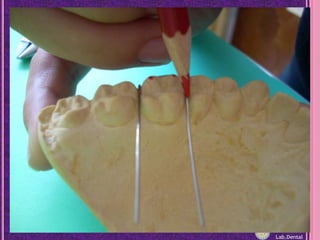

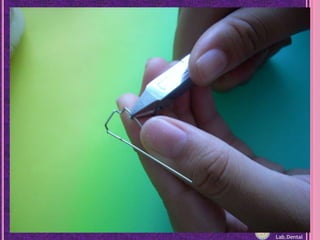

- 30. Como paso final realizamos un doblez hacia la cara palatina y posterior la porción retentiva del gancho empleando la Pinza Tres Picos conservando el distancia de 1 mm del paladarLab.Dental
- 31.
- 32.
- 33.
- 34.
- 35.

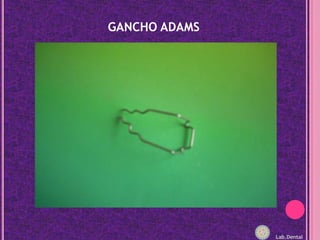

- 36. Porciòn Retentiva delgancho de AdamsLab.Dental
- 37.
- 38.
- 39.

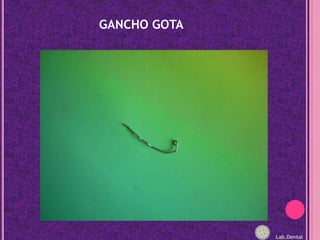

- 40. Gancho GotaAlambre deOrtodoncia Calibre: 0.7 mmUbicación: Hace relación a la presencia de dos (2) dientes continuos , realizaremos para nuestro modelo los Premolares.Recorrido : Salen de la zona lingual. Pasan por el espacio interproximal. Acaban en una bola o punta de flecha que se enclava en la papilaLab.Dental

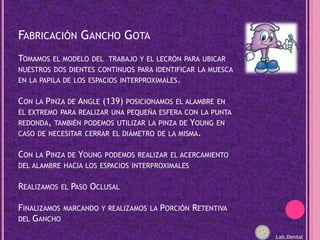

- 41. Fabricación Gancho GotaTomamosel modelo del trabajo y el lecròn para ubicar nuestros dos dientes continuos para identificar la muesca en la papila de los espacios interproximales.Con la Pinza de Angle (139) posicionamos el alambre en el extremo para realizar una pequeña esfera con la punta redonda, también podemos utilizar la pinza de Young en caso de necesitar cerrar el diámetro de la misma.Con la Pinza de Young podemos realizar el acercamiento del alambre hacia los espacios interproximalesRealizamos el Paso OclusalFinalizamos marcando y realizamos la Porción Retentiva del GanchoLab.Dental
- 42. MUESCATomamos el modelodel trabajo y el lecròn para ubicar nuestros dos dientes continuos para identificar la muesca en la papila de los espacios interproximales.Lab.Dental
- 43. Con la Pinzade Angle (139) posicionamos el alambre en el extremo para realizar una pequeña esfera con la punta redonda, también podemos utilizar la pinza de Young en caso de necesitar cerrar el diámetro de la misma.Lab.Dental
- 44.

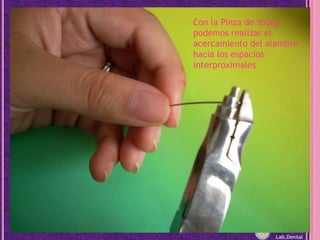

- 45. Con la Pinzade Young podemos realizar el acercamiento del alambre hacia los espacios interproximalesLab.Dental
- 46.

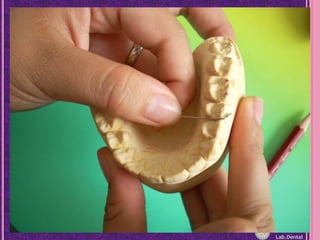

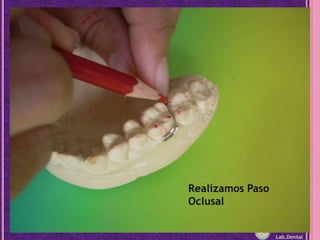

- 47. Realizamos el PasoOclusalLab.Dental

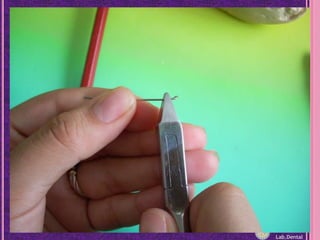

- 48.
- 49.

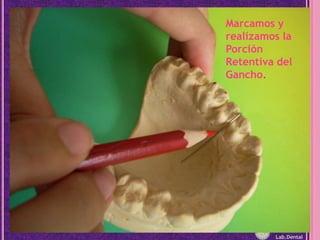

- 50. Marcamos y realizamosla Porción Retentiva del Gancho.Lab.Dental

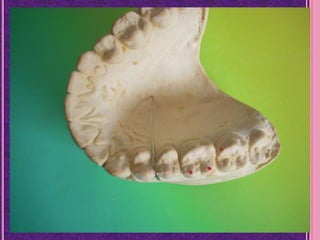

- 51. Introducciòn Lab. Dental- Pròtesis Fija
- 52. Marcamos y realizamosla Porción Retentiva del Gancho.Lab.Dental
- 53.
- 54.
- 55.
- 56.

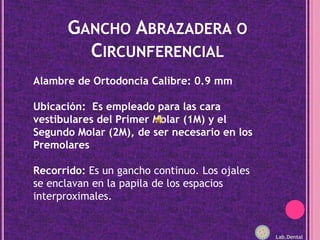

- 57. Gancho Abrazadera oCircunferencialAlambre de Ortodoncia Calibre: 0.9 mm Ubicación: Es empleado para las cara vestibulares del Primer Molar (1M) y el Segundo Molar (2M), de ser necesario en los PremolaresRecorrido: Es un gancho continuo. Los ojales se enclavan en la papila de los espacios interproximales.Lab.Dental
- 58. Fabricación Gancho Abrazaderao CircunferencialTomamos el Modelo de Trabajo y ubicamos la cara vestibular del Segundo Molar (2M) , con e uso de la pinza de Angle (139) colocamos en la base de la pinza con punta redonda el alambre para comenzar a contornear los extremos, hasta adosar completamente a la superficie Vestibular, cuidando siempre de no toca el diente proximal. Se procede a realizar el paso Interproximal Luego continuamos con el Paso Oclusal Para finalizar el Paso Palatino y realizamos la Porción Retentiva del gancho.Lab.Dental
- 59.
- 60.
- 61. Tomamos el Modelode Trabajo y ubicamos la cara vestibular del Segundo Molar (2M) , con e uso de la pinza de Angle (139) colocamos en la base de la pinza con punta redonda el alambre para comenzar a contornear los extremos, hasta adosar completamente a la superficie Vestibular, cuidando siempre de no toca el diente proximalLab.Dental
- 62.

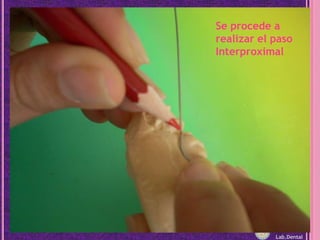

- 63. Se procede arealizar el paso InterproximalLab.Dental
- 64.

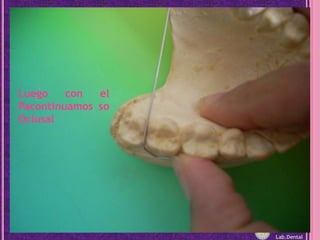

- 65. Luego con elPacontinuamos so OclusalLab.Dental
- 66.
- 67. Para finalizar elPaso Palatino y realizamos la Porción Retentiva del gancho.Lab.Dental
- 68.
- 69.
- 70.
- 71.
- 72.
- 73.
- 74.
- 75. GANCHO ABRAZADERA OCIRCUNFERENCIAL Lab.Dental

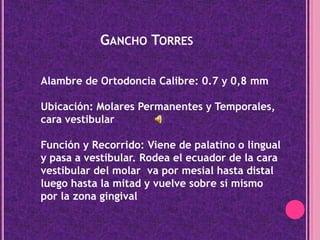

- 76. Gancho TorresAlambre deOrtodoncia Calibre: 0.7 y 0,8 mmUbicación: Molares Permanentes y Temporales, cara vestibularFunción y Recorrido: Viene de palatino o lingual y pasa a vestibular. Rodea el ecuador de la cara vestibular del molar va por mesial hasta distal luego hasta la mitad y vuelve sobre sí mismo por la zona gingival
- 77. Fabricación Gancho torresSecontornea el alambre como en el anterior paso del Gancho de la abarazaderaLuego con la pinza de Angle (139) se devuelve sobre si mismoAdosamos el alambre a la superficie vestibular del molarRealizamos Paso OclusalPara finalizar pasa por palatino y la Porción Retentiva
- 78. Se contornea elalambre como en el anterior paso del Gancho de la abrazadera Lab.Dental
- 79.

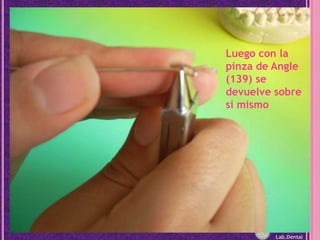

- 80. Luego con lapinza de Angle (139) se devuelve sobre si mismoLab.Dental
- 81. Adosamos el alambrea la superficie vestibular del molarLab.Dental
- 82.
- 83.
- 84.
- 85. Introducciòn Lab. Dental- Pròtesis FijaPara finalizar pasa por palatino y la Porción Retentiva
- 86.

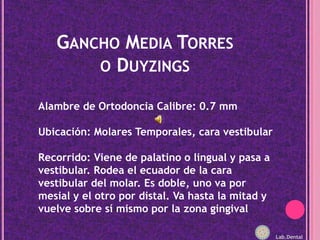

- 87. Gancho Media Torreso DuyzingsAlambre de Ortodoncia Calibre: 0.7 mmUbicación: Molares Temporales, cara vestibularRecorrido: Viene de palatino o lingual y pasa a vestibular. Rodea el ecuador de la cara vestibular del molar. Es doble, uno va por mesial y el otro por distal. Va hasta la mitad y vuelve sobre sí mismo por la zona gingivalLab.Dental
- 88. Fabricación Gancho MediaTorres O Duyzings:Consta de dos partes de alambre las cuales rodean la mayor parte del diente en su cara vestibular como el gancho TorresPara esto dividimos el diente de forma trasversal en la cara vestibular para recordar que debemos conservar una distancia de 1 mm entre los dos alambres y llegar hasta la zona gingivalLuego Adosamos las hacia la superficie vestibular del molarRealizamos contactos con la zona interproximalPaso Oclusal y Porción RetentivaLab.Dental

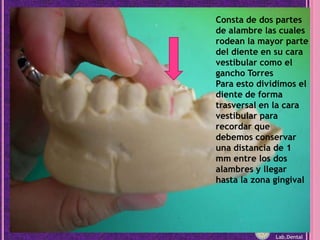

- 89. Consta de dospartes de alambre las cuales rodean la mayor parte del diente en su cara vestibular como el gancho TorresPara esto dividimos el diente de forma trasversal en la cara vestibular para recordar que debemos conservar una distancia de 1 mm entre los dos alambres y llegar hasta la zona gingivalLab.Dental
- 90.

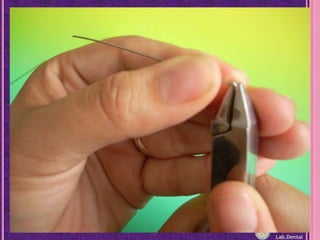

- 91.
- 92.
- 93.
- 94. Luego Adosamos lashacia la superficie vestibular del molarLab.Dental

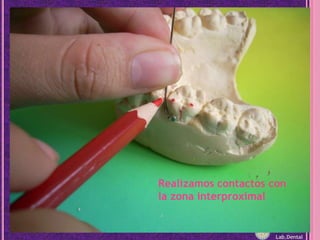

- 95. Realizamos contactos conla zona interproximalLab.Dental

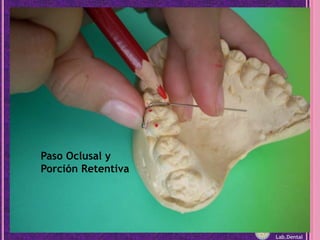

- 96. Paso Oclusal yPorción RetentivaLab.Dental
- 97.
- 98.
- 99.
- 100.
- 101.
- 102.
