El documento describe los diferentes tipos de sistemas sonar y sondas utilizados para realizar batimetría y mapeo del fondo marino. Explica que la batimetría mide la profundidad, posición y reflectividad del fondo marino. Luego detalla los diferentes tipos de sondas como monohaz, multihaz, side scan y TOPAS, y sus usos como cartografía, ductos submarinos, arqueología y más. Finalmente presenta equipos complementarios como robots submarinos y sistemas de posicionamiento.

1. Servicios de Geodesia y Topografia Ltda.

2. Servicios de Geodesia y Topografia Ltda. SISTEMA SONAR MULTIBEAN C3D-LPM Aplicaciones Para Batimetría

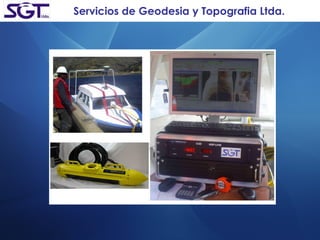

3. Servicios de Geodesia y Topografia Ltda.

4. Servicios de Geodesia y Topografia Ltda. La batimetría es la ciencia que mide las profundidades marinas para determinar como es el fondo marino. Tres aspectos son importantes en estas medidas: • Profundidad • Posición • Reflectividad

5. Servicios de Geodesia y Topografia Ltda. SISTEMA SONAR - Recibe su nombre del acrónimo inglés (Sound Navigation And Ranging). - El sonar se aprovecha de la trasmisión de ondas sonoras a través del agua para poder recoger información del fondo marino de un modo similar a lo que realiza el radar en tierra firme.

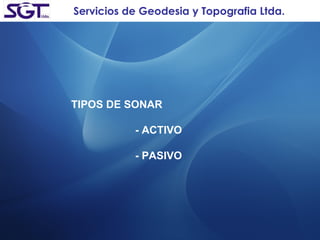

6. Servicios de Geodesia y Topografia Ltda. TIPOS DE SONAR - ACTIVO - PASIVO

7. Servicios de Geodesia y Topografia Ltda. SONAR ACTIVO - El sonar activo detecta objetos subacuáticos enviando un pulso de sonido que rebota en los objetos y retornando como un eco que el sistema puede detectar

8. Servicios de Geodesia y Topografia Ltda. SONAR PASIVO -Se limita a escuchar el sonido que proviene de los objetos que se encuentran sumergidos. Estos dispositivos reciben directamente el ruido producido por el objeto y el camino que recorre la onda es la distancia existente entre el objeto y el receptor del ruido.

9. Servicios de Geodesia y Topografia Ltda. CLASIFICACION DE DISPOSITIVOS ACUSTICOS • Sondas MONOHAZ • Sondas MULTIHAZ • Sondas SIDE SCAN SONAR o laterales • Sondas TOPAS

10. Servicios de Geodesia y Topografia Ltda. • Sondas MONOHAZ Emiten en una sola frecuencia, actualmente para la cartografía ya no se emplean.

11. Servicios de Geodesia y Topografia Ltda. • Sondas MULTIHAZ Se trata de un conjunto de sondas que emiten en varias direcciones a una determinada frecuencia, cubriendo así una mayor zona. Además de precisión se gana rapidez.

12. Servicios de Geodesia y Topografia Ltda. • Sondas side scan SONAR También llamadas laterales. Las sondas SIDE SCAN son los dispositivos mas versátiles para la realización de batimetrías en un amplio rango de profundidades y resoluciones. La mayoría de las sondas laterales van montadas en dispositivos sumergibles que son arrastrados por un barco, evitando en gran medida la problemática asociada al movimiento de la nave.

13. Servicios de Geodesia y Topografia Ltda. • Sondas SIDE SCAN

14. Servicios de Geodesia y Topografia Ltda. • Sondas TOPAS Se emplean para medidas que requieran gran penetración y resolución. El sistema consta de: • Fuente acústica • Consola de operación • Dispositivo de almacenamiento masivo de datos • Periféricos El sistema analiza en tiempo real los datos, pudiendo variarse la configuración de las medidas para mejorar los resultados que se vayan obteniendo.

15. Servicios de Geodesia y Topografia Ltda. • Sondas TOPAS Existen dos modos de trabajo: Alta penetración y Alta resolución Alta penetración. Cuando se trabaja en aguas profundas o se necesita mucha penetración, es necesario transmitir mas energía, se utilizan barridos lineales de frecuencia (chirp). Alta resolución: empleada para fijar caminos para tuberías, donde es necesario conocer muy exactamente el fondo donde se van a asentar.

16. Servicios de Geodesia y Topografia Ltda. • Sondas TOPAS • Localización de bancos de peces, para colocación de redes de arrastre, fondo. • Uso militar, en submarinos, armas antisubmarinas y descubrimiento de minas, obstáculos etc. . . • Arqueología: Localización • Trazado de canalizaciones submarinas mediante el análisis de la topografía del fondo. • Actualización de cartas de navegación y trazado de zonas seguras para el tránsito de buques (lejos de obstáculos peligrosos) , etc.

17. Servicios de Geodesia y Topografia Ltda. COBERTURA DEL AREA

18. Servicios de Geodesia y Topografia Ltda. DUCTOS SUBMARINOS

19. Servicios de Geodesia y Topografia Ltda. ARQUEOLOGIA EMBALSE CORANI COCHABAMBA

20. Servicios de Geodesia y Topografia Ltda. GEOLOGIA EMBALSE CORANI COCHABAMBA

21. Servicios de Geodesia y Topografia Ltda. GEOLOGIA

22. Servicios de Geodesia y Topografia Ltda. MAPAS – IMAGEN 3D

23. Servicios de Geodesia y Topografia Ltda. SIMULACION DE SONAS ANEGADAS Imagen generada con VirtualGIS

24. Servicios de Geodesia y Topografia Ltda. BATIMETRIA – VISTA 2D – VISTA 3D

25. Servicios de Geodesia y Topografia Ltda. SOFTWARE OIC Develops Seafloor Mapping Software GeoDAS: Data Acquisition and real-time processing ROVer’s Eye: Visualization OICClass: Seabed Classification CleanSweep: Post Processing

26. Servicios de Geodesia y Topografia Ltda. ROVERS EYE VISUALIZATION

27. Servicios de Geodesia y Topografia Ltda. MINIROV Es un robot submarino no tripulado y conectado a un barco en la superficie por medio de un cable largo, por el que pasan la energía y las órdenes enviadas mediante un mando a distancia. A través del cable se transmiten también los datos de las cámaras de video del ROV, al centro de control del barco de la superficie.

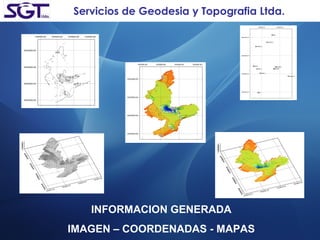

28. Servicios de Geodesia y Topografia Ltda. INFORMACION GENERADA IMAGEN – COORDENADAS - MAPAS

29. Servicios de Geodesia y Topografia Ltda. SISTEMA DE POSICIONAMIENTO

30. Servicios de Geodesia y Topografia Ltda. SISTEMA DE POSICIONAMIENTO

31. Servicios de Geodesia y Topografia Ltda. ACCESORIOS DE BATIMETRIA

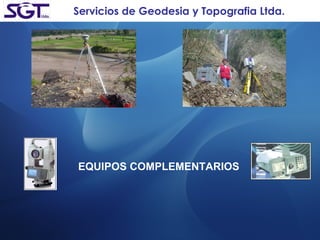

32. Servicios de Geodesia y Topografia Ltda. EQUIPOS COMPLEMENTARIOS

33. Servicios de Geodesia y Topografia Ltda. EQUIPOS COMPLEMENTARIOS
