El proyecto ACROS Fukuoka International Hall de Emilio Ambasz en Japón consiste en un centro cultural emplazado sobre un antiguo parque urbano. Ambasz diseñó el edificio para devolver el espacio verde a la ciudad mediante la creación de jardines en las azoteas a lo largo de toda la fachada sur, logrando así reconciliar el desarrollo inmobiliario con el espacio público abierto. Las terrazas verdes ayudan a mitigar el calor urbano y mejorar el rendimiento energético del ed

1. EMILIO AMBASZ
“EL VERDE CUBRE AL GRIS”

2. ACROS FUKUOKA
INTERNATIONAL HALL

3. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ

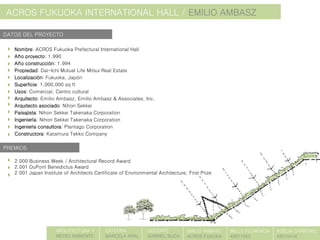

Nombre: ACROS Fukuoka Prefectural International Hall
Año proyecto: 1.990
Año construcción: 1.994
Propiedad: Dai-Ichi Mutual Life Mitsui Real Estate
Localización: Fukuoka, Japón
Superficie: 1,000,000 sq ft
Usos: Comercial, Centro cultural
Arquitecto: Emilio Ambasz, Emilio Ambasz & Associates, Inc.
Arquitecto asociado: Nihon Sekkei
Paisajista: Nihon Sekkei Takenaka Corporation
Ingeniería: Nihon Sekkei Takenaka Corporation
Ingeniería consultora: Plantago Corporation
Constructora: Katamura Tekko Company
2.000 Business Week / Architectural Record Award
2.001 DuPont Benedictus Award
2.001 Japan Institute of Architects Certificate of Environmental Architecture, First Prize
PREMIOS
DATOS DEL PROYECTO
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416

4. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ

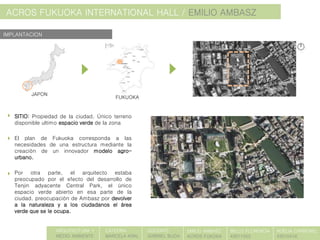

SITIO: Propiedad de la ciudad. Único terreno
disponible ultimo espacio verde de la zona
El plan de Fukuoka corresponda a las
necesidades de una estructura mediante la
creación de un innovador modelo agro-
urbano.
Por otra parte, el arquitecto estaba
preocupado por el efecto del desarrollo de
Tenjin adyacente Central Park, el único
espacio verde abierto en esa parte de la
ciudad. preocupación de Ambasz por devolver
a la naturaleza y a los ciudadanos el área
verde que se le ocupa.
IMPLANTACION
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
JAPON
FUKUOKA

5. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
IMPLANTACION / VERDE SOBRE GRIS
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
Es un “VERDE SOBRE GRIS“, que responde a
la filosofía de reponer las substracciones
ocasionadas al paisaje. Crea una
arquitectura tejida entre lo verde para dar
lugar a su utopía: el movimiento de ciudades
verdes.
Propone una nueva solución de gran alcance
para un problema urbano común:. reconciliar
el deseo de un desarrollador para su uso
rentable de un sitio con la necesidad del
público por el espacio verde abierto.
SUSTRACCION
DEL VERDE
GRIS
VERDE SOBRE
GRIS
PARQUE VERDE

6. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
IMPLANTACION / VERDE SOBRE GRIS
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
PARQUE/VERDE CONTINUO GRIS SOBRE EL VERDE VERDE SOBRE GRIS

7. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
Emerge como una montaña verde y
su jardín exterior se ha convertido en
un nuevo punto de referencia para la
ciudad.
El paso del jardín está abierto al
público, accesible desde dos
entradas en el lado del parque pero
no se puede acceder desde el
interior del edificio.
El diseño ha hecho el parque y el
edificio inseparables. El edificio da a
la ciudad la misma tierra que les
habría quitado, y permite una
importante estructura urbana de
existir simbióticamente con el recurso
invaluable de espacio público abierto.
RELACION CON EL CLIMA / ENTORNO
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416

8. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
Su cara norte presenta una fachada
urbana elegante con una entrada
formal apropiado para un edificio en
el la calle más prestigiosa en el
distrito financiero de Fukuoka.
Compuesta de vidrio rayado, con
cada planta, así como en ángulo
refleja los transeúntes, mientras
suavemente desmaterializa la masa
del edificio.
RELACION CON EL CLIMA / ENTORNO
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
RELACION CON EL ENTORNO CITADINO

9. La cara sur, que se ubica frente a un
parque, es un interesante juego de
jardines, creados sobre enormes
terrazas de unos 100 m de largo por
12 de profundidad, que funcionan
como una prolongación estratificada
del parque.
Cabe destacar la importancia que
tiene el sur en la cosmología y
geomancia orientales, pero en este
caso, pesó también la orientación
hacia los vientos.
RELACION CON EL CLIMA / ENTORNO
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ

10. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ

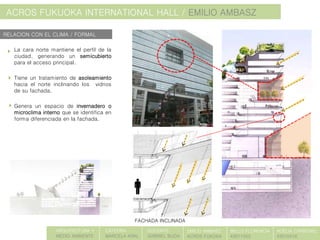

La cara norte mantiene el perfil de la
ciudad, generando un semicubierto
para el acceso principal.
Tiene un tratamiento de asoleamiento
hacia el norte inclinando los vidrios
de su fachada.
Genera un espacio de invernadero o
microclima interno que se identifica en
forma diferenciada en la fachada.
RELACION CON EL CLIMA / FORMAL
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
FACHADA INCLINADA

11. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
Un semicilindro de vidrio y metal ofrece
un contraste notable entre la naturaleza y
la artificialidad. Generando iluminación
hacia el interior del atrio.
La permeabilidad que el edificio posee en
ambas caras permite una iluminación
natural constante en el interior del mismo.
Un atrio al interior del edificio ofrece un
espacio monumental, sin por ello
abandonar la escala humana.
Además es una excelente fuente de luz,
al permitir una buena dotación lumínica a
través de las terrazas y una ventana
superior.
- See more at:
http://www.cosasdearquitectos.com/201
0/07/acros-fukuoka-international-hall-
emilio-ambasz/#sthash.aCZsAYH9.dpuf
RELACION CON EL CLIMA / FORMAL
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
INTERIOR ATRIO
SEMICILINDRO EXTERIOR

12. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
Continuación del parque con una
pendiente del 2% para accesibilidad
publica y privada
RELACION CON EL CLIMA / FORMAL
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
ACCESO PARQUE
ILUMINACION
CENTRAL
VERDE SOBRE
GRIS

13. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
Una cuña trapezoidal enclavada en el
jardín es el acceso hacia el parque,
cuya abertura triangular ofrece un
singular símbolo de cueva.
Contrapone la iluminación natural con la
sombra generada con el volumen de
acceso. Juego de luces y sombras.
RELACION CON EL CLIMA / FORMAL
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416

14. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
ENERGIA
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
En septiembre de 2000, la
Corporación Takenaka, Universidad
de Kyushu, y Nippon Institute de
Tecnología en forma conjunta llevó a
cabo un ESTUDIO DE MEDICIÓN DEL
AMBIENTE TÉRMICO en ACROS
Fukuoka, demostrando que los
jardines de la azotea son eficaces
para aliviar el fenómeno de isla de
calor urbano.
En la imagen se muestra las tomas de
medición en dos horarios distintos
12:30hs y 17:45hs
PLANTA
GENERAL

15. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
ENERGIA
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
En el 2001 el estudio encontró lo
siguiente: una diferencia de 15 ° C
entre las temperaturas de la
superficie del hormigón, llegando a
la conclusión obvia de que la
vegetación y enverdecimiento suprime
un aumento en el aire circundante.
La VEGETACIÓN ayuda a mantener la
temperatura interior del edificio a un
nivel confortable, REDUCIENDO POR
ELLO EL CONSUMO DE ENERGÍA DEL
EDIFICIO.

16. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
ENERGIA
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416

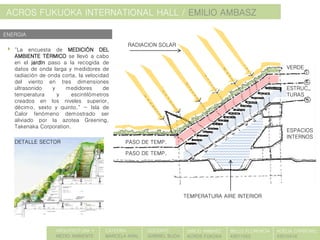

"La encuesta de MEDICIÓN DEL
AMBIENTE TÉRMICO se llevó a cabo
en el jardín paso a la recogida de
datos de onda larga y medidores de
radiación de onda corta, la velocidad
del viento en tres dimensiones
ultrasonido y medidores de
temperatura y escintilómetros
creados en los niveles superior,
décimo, sexto y quinto." ~ Isla de
Calor fenómeno demostrado ser
aliviado por la azotea Greening,
Takenaka Corporation.
DETALLE SECTOR
RADIACION SOLAR
TEMPERATURA AIRE INTERIOR
PASO DE TEMP.
PASO DE TEMP.
VERDE
ESTRUC_
TURAS
ESPACIOS
INTERNOS

17. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
AGUA
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
Una serie escalonada de espejos de
agua sobre las terrazas están
conectados mediante la pulverización
de chorros de agua, para crear una
cascada que enmascara el ruido
ambiente de la ciudad.
Estas piscinas se encuentran
directamente por encima del atrio
central de cristal dentro del edificio,
generando luz difusa al interior a
través de triforio acristalado para
separar las piscinas.

18. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
AGUA
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416

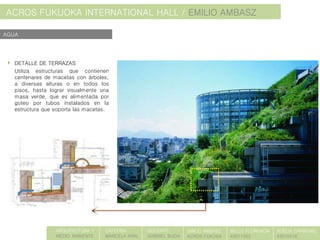

DETALLE DE TERRAZAS
Utiliza estructuras que contienen
centenares de macetas con árboles,
a diversas alturas o en todos los
pisos, hasta lograr visualmente una
masa verde, que es alimentada por
goteo por tubos instalados en la
estructura que soporta las macetas.

19. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
AGUA
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
DETALLE DE TERRAZAS
Cascadas de aguas que siguen el
camino de la escalera que culmina
en un mirador en el ultimo piso.

20. ACROS FUKUOKA INTERNATIONAL HALL / EMILIO AMBASZ
VIENTO
ARQUITECTURA Y
MEDIO AMBIENTE
CATEDRA:
MARCELA KRAL
DOCENTE:
GABRIEL BUDA
EMILIO AMBASZ
ACROS FUKOKA
BELLO FLORENCIA
43011055
NOELIA CARBONEL
43010416
La cara sur, que se ubica frente a un
parque, que funcionan como una
prolongación estratificada del
parque.
Cabe destacar la importancia que
tiene el sur por la circulación de los
vientos predominantes.
En la estrategia morfológica se tubo
en cuenta la ORIENTACIÓN DE LOS
VIENTOS para disminuir el impacto
sobre el edificio.
