Este documento presenta un análisis del sitio para un proyecto de diseño ubicado en Barquisimeto, Estado Lara. Describe la ubicación, aspectos físicos, legales y de infraestructura del sitio, así como su relación con el entorno circundante. El análisis incluye mapas, fotografías y datos sobre clima, topografía, flora, servicios públicos, transporte y equipamiento existente en las cercanías.

1. Asignatura:
Taller de Diseño IV
Autor:
Díaz S., Yerineth
Stanovich M., Katerine
ANALISIS DEL SITIOANALISIS DEL SITIO
BARQUISIMETO, EDO. LARA
Instituto Universitario Politécnico
“Santiago Mariño”
Extensión Barinas
Escuela de Arquitectura

2. El presente trabajo se realiza como
parte de la asignatura de
TALLER DE DISEÑO IV, con la
finalidad de presentar un análisis
del sitio completo, llenando cada
uno de lo criterios presentado en
la guía de trabajo elaborada para
este análisis.
El fin es obtener los datos del
terreno en estudio, con todos los
elementos urbanos y físicos
estudiados y considerados para
la proyección de la propuesta.
Este estudio se basara en el
análisis espacial del sector , esto
se logrará a través de mapas,
fotografías , entre otros
elementos que complementaran
la información obtenida para la
propuesta de zonificación del
proyecto a realizar
PRESENTACIÓN
El presente trabajo se realiza como
parte de la asignatura de
TALLER DE DISEÑO IV, con la
finalidad de presentar un análisis
del sitio completo, llenando cada
uno de lo criterios presentado en
la guía de trabajo elaborada para
este análisis.
El fin es obtener los datos del
terreno en estudio, con todos los
elementos urbanos y físicos
estudiados y considerados para
la proyección de la propuesta.
Este estudio se basara en el
análisis espacial del sector , esto
se logrará a través de mapas,
fotografías , entre otros
elementos que complementaran
la información obtenida para la
propuesta de zonificación del
proyecto a realizar
PRESENTACIÓN

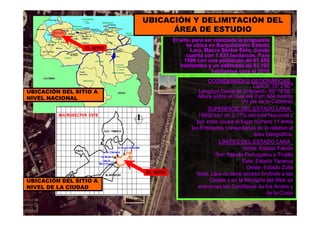

3. El sitio para ser realizada la propuesta
se ubica en Barquisimeto Estado
Lara, Macro Sector Este, donde
cuenta con 1.635 hectáreas. Para
1996 con una población de 61.458
habitantes y un estimado de 93.192
habitantes para el 2016
EL SITIO
UBICACIÓN DEL SITIO A
NIVEL NACIONAL
UBICACIÓN Y DELIMITACIÓN DEL
ÁREA DE ESTUDIO
UBICACIÓN DEL SITIO A
NIVEL DE LA CIUDAD
EL SITIO
COORDENADAS GEOGRÁFICAS_
Latitud: 10°3’50 ″
Longitud Oeste de Grenwich: 69°18’56 ″
Altura sobre el nivel del mar: 564 metros
(Al pie de la Catedral)
SUPERFICIE DEL ESTADO LARA_
19800 km² un 2,17% del total Nacional y
por ende ocupa el lugar número 11 entre
las Entidades Venezolanas en lo relativo al
área Geográfica.
LÍMITES DEL ESTADO LARA_
Norte: Estado Falcón
Sur: Estado Portuguesa y Trujillo
Este: Estado Yaracuy
Oeste: Estado Zulia
Nota: Lara no tiene acceso limítrofe a las
Costas y en la Montaña del Altar se
entroncan las Cordilleras de los Andes y
de la Costa

4. COORDENADAS UTM_
NORTE: Av. Libertador
SUR: Carrera 27 - A
ESTE: Av. Argimiro Bracamonte y
Parque del Este
OESTE: Fundación para el
Desarrollo de Centro Occidente
EL SITIOEL SITIO
A- ASPECTOS FÍSICOS
NATURALES -UBICACIÓN DEL
SITIO

5. CLIMA
En cuanto al clima, se observa que en Barquisimeto el clima es tropical, es
recomendable primeramente proponer una buena orientación solar y obtención
de la ventilación natural, y como segunda recomendación el uso de materiales
livianos y de estructuras metálicas en la parte internas, dentro del edificio a
proponer.
Para la precipitación de lluvia, se puede observar que en Barquisimeto la
Precipitación máxima es de 78.7 mm cúbicos, esto significa que durante el mes
de Abril a Julio es donde se encuentran los máximos niveles de precipitación. Los
vientos van en dirección Este con una velocidad de 11 km/h y con una ráfaga de
viento de 10km/h, los vientos influyen en dirección a las lluvias que junto con la
gravedad le dan a la lluvia un dirección resultante de 45º de ángulo de caída, por
lo que es importante considerar esto en la propuesta de techos, aleros, y drenaje

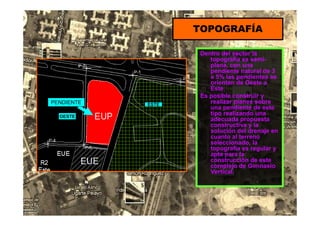

6. TOPOGRAFÍA
Dentro del sector la
topografía es semi-
plana, con una
pendiente natural de 3
a 5% las pendientes se
orientan de Oeste a
Este.
Es posible construir y
realizar planes sobre
una pendiente de este
tipo realizando una
adecuada propuesta
constructiva y la
solución del drenaje en
cuanto al terreno
seleccionado, la
topografía es regular y
apta para la
construcción de este
complejo de Gimnasio
Vertical.
PENDIENTE
OESTE
ESTE

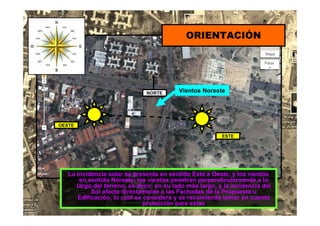

7. ESTE
OESTE
NORTE Vientos Noreste
ORIENTACIÓN
La incidencia solar se presenta en sentido Este a Oeste, y los vientos
en sentido Noreste, los vientos penetran perpendicularmente a lo
largo del terreno, es decir, en su lado más largo, y la incidencia del
Sol afecta directamente a las Fachadas de la Propuesta u
Edificación, lo cual se considera y se recomienda tomar en cuenta
protección para estas

8. La vegetación dentro del SITIO
esta conformada por 3
árboles que carecen de gran
altura, arbustos y maleza.
No existe en el sitio áreas o
especies importante para el
equilibrio biótico en sector.
Sin embargo es importante la
proyección de áreas verdes
de la propuesta, así como el
cuido de las distintas
especies que se destinen a
ella. Además, los árboles
existentes pueden
permanecer en la propuesta
ya que estos se encuentran
en el área limite del SITIO.
FLORA EXISTENTE - ANÁLISIS DE
ARBORIZACIÓN Y ÁREAS VERDES

9. UBICACIÓN DE FUENTES O FOCOS DE
CONTAMINACIÓN EN EL ENTORNO
CONTAMINACIÓN
POR RUIDO
CONTAMINACIÓN
POR PUBLICIDAD
CONTAMINACIÓN
POR BASUREROS
CONTAMINACIÓN
POR GASES LAS VALLAS DISTRAEN AL CONDUCTOR
GENERANDO ACCIDENTES, DE ESTO PRODUCE
CONTAMINACIÓN VISUAL, Y POR ENDE DEBE
SER REGULADA.

10. B- ASPECTOS LEGALES URBANOS
ZONIFICACIÓN / CODIFICACIÓN_
ESTA ZON PERTENECE AL BORDE ARTERIAL_
BA2_Denominación Av. Libertador, Tramo Av. Morán – Av.
Argimiro Bracamonte
Las condiciones para
su accesibilidad al
sitio se
recomienda por la
Av. Libertador , ya
que cuenta con
canal de servicio,
y hace que la
forma de inclusión
sea la más
adecuada y no
presenta
inconveniente

11. PUESTOS DE ESTACIONAMIENTO
POR USO_

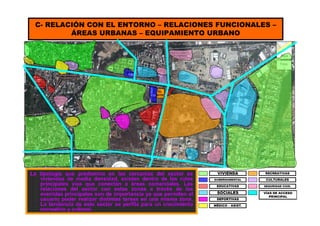

12. C- RELACIÓN CON EL ENTORNO – RELACIONES FUNCIONALES –
ÁREAS URBANAS – EQUIPAMIENTO URBANO
EL
SITIO
La tipología que predomina en las cercanías del sector es
viviendas de media densidad, existen dentro de las rutas
principales vías que conectan a áreas comerciales. Las
relaciones del sector con estas zonas a través de las
avenidas principales son de importancia ya que permiten al
usuario poder realizar distintas tareas en una misma zona.
La tendencia de este sector se perfila para un crecimiento
recreativo y cultural.
VIVIENDA
GUBERNAMENTAL
EDUCATIVAS
SOCIALES
DEPORTIVASDEPORTIVAS
MÉDICO – ASIST.
RECREATIVAS
CULTURALES
SEGURIDAD CIUD.
VÍAS DE ACCESO
PRINCIPAL

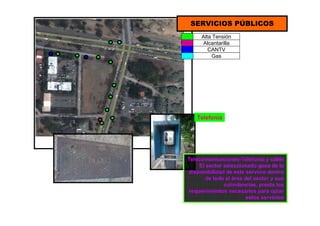

13. SERVICIOS PÚBLICOS
Telefonía
Telecomunicaciones-Telefonía y cable
El sector seleccionado goza de la
disponibilidad de este servicio dentro
de toda el área del sector y sus
colindancias, presta los
requerimientos necesarios para optar
estos servicios
Alta Tensión
Alcantarilla
CANTV
Gas

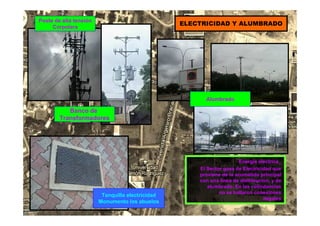

14. Tanquilla electricidad
Monumento los abuelos
Poste de alta tensión
Corpolara
ELECTRICIDAD Y ALUMBRADO
Alumbrado
Energía eléctrica_
El Sector goza de Electricidad que
proviene de la acometida principal
con una línea de distribución, y de
alumbrado. En las colindancias
no se hallaron conexiones
ilegales
Banco de
Transformadores

15. ALCANTARILLA Y GAS
Tanquilla de gas
Monumento a los
Abuelos
Alcantarilla
calle 27-A
A su vez el sector goza del alcantarillas
para las aguas de lluvias.
Dadas las pendientes del terreno y el
tratamiento de las calles el riesgo
por desborde es bajo. Tanquilla de
Gas.
Cuenta con varios Basureros instalados
por la alcaldía de Iribarren
Basurero o Cesta

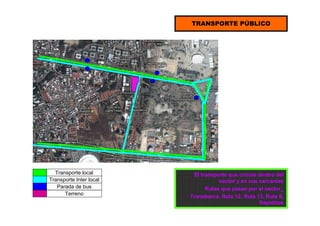

16. TRANSPORTE PÚBLICO
Transporte local
Transporte Inter local
Parada de bus
Terreno
El transporte que circula dentro del
sector y en sus cercanías
Rutas que pasan por el sector_
Transbarca, Ruta 12, Ruta 13, Ruta 8,
Rapiditos

17. MOBILIARIO URBANO
Papeleras
Adoquines
Paradas de bus
Cabinas de teléfono
Señalización
Alumbrados
Kioscos
Semáforo
El uso adecuado del
mobiliario radica en
el tipo de cultura
que posee una
locación
El sector en donde esta
ubicado el terreno,
esta bien equipado
en cuanto a
mobiliario, ya que
cuentas con
papeleras, cabinas
de teléfonos,
semáforos, entre
otros, por lo que se
debe cuidar

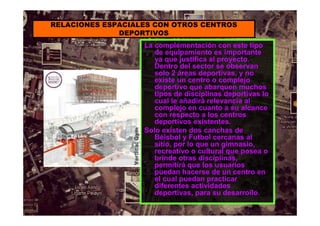

18. La complementación con este tipo
de equipamiento es importante
ya que justifica al proyecto.
Dentro del sector se observan
solo 2 áreas deportivas, y no
existe un centro o complejo
deportivo que abarquen muchos
tipos de disciplinas deportivas lo
cual le añadirá relevancia al
complejo en cuanto a su alcance
con respecto a los centros
deportivos existentes.
Solo existen dos canchas de
Béisbol y Futbol cercanas al
sitio, por lo que un gimnasio,
recreativo o cultural que posea o
brinde otras disciplinas,
permitirá que los usuarios
puedan hacerse de un centro en
el cual puedan practicar
diferentes actividades
deportivas, para su desarrollo.
RELACIONES ESPACIALES CON OTROS CENTROS
DEPORTIVOS

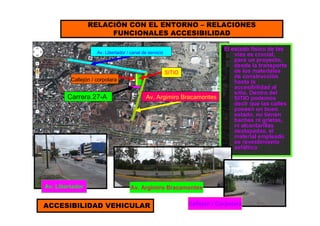

19. SITIO
Av. Libertador / canal de servicio
Av. Argimiro BracamontesCarrera 27-A
Callejón / corpolara
RELACIÓN CON EL ENTORNO – RELACIONES
FUNCIONALES ACCESIBILIDAD
El estado físico de las
vías es crucial,
para un proyecto,
desde la transporte
de los materiales
de construcción
hasta la
accesibilidad al
sitio. Dentro del
SITIO podemos
decir que las calles
poseen un buen
estado, no tienen
baches ni grietas,
ni alcantarillas
destapadas, el
material empleado
es revestimiento
asfáltico
Av. Libertador Av. Argimiro Bracamontes
Callejón / CorpolaraACCESIBILIDAD VEHICULAR

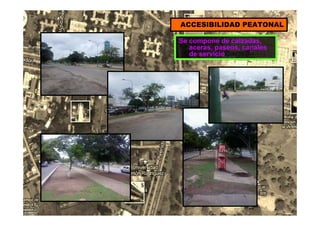

20. Se compone de calzadas,
aceras, paseos, canales
de servicio
ACCESIBILIDAD PEATONAL

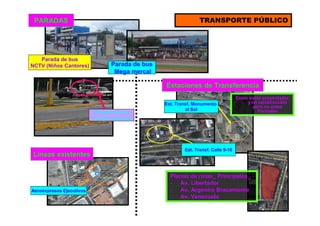

21. Parada de bus
Parque del este
TRANSPORTE PÚBLICO
Parada de bus
NCTV (Niños Cantores)
PARADAS
Parada de bus
Mega mercal
Aeroexpresos Ejecutivos
Est. Transf. Monumento
al Sol
Estaciones de Transferencia
Estas están proyectadas
y en construcción
pero no estas
Formales
Est. Transf. Calle 9-10
Líneas existentes
Planos de rutas_ Principales_
- Av. Libertador
- Av. Argimiro Bracamonte
- Av. Venezuela

22. NORTE_
Inmediatas: Av. Libertador.
Cercanas: Monumento a los abuelos.
Lejanas: Cerros.
U.N.E. Andrés Bello.
terreno
OESTE_
Inmediatas Sede Corpolara.
Cercanas: Edificaciones
Lejanas: Urb. Fundación Mendoza
ESTE_
Inmediatas: Parque del este.
Cercanas: monumento
Redoma al sol.
Lejanas: C.C.C. Las Trinitarias.
Parque del este.
Sede corpolara.
Monumento a los
abuelos.
SUR_
Inmediatas: U.N.E. Andrés Bello.
Cercanas: Colegio Independencia.
Lejanas: C.C Sambil.
VISUALES

23. Impacto a la población_
La realización de un proyecto de este tipo crea una generación de empleo,
además luego de un funcionamiento de este proyecto, la influencia a la
población será positiva al poder tener accesibilidad a un espacio de
recreación y esparcimiento así como el deporte mejorando la calidad de
vida de la población cercana y a aquellos que lo frecuenten.
Las población cercana al proyecto es de media densidad con un rango
económico de media y media alta en su mayoría, lo cual permitirá una
entrada económica durante el funcionamiento del proyecto
D - RELACIÓN CON EL ENTORNO – RELACIONES FORMALES -
ESPACIALES
AFECTACIÓN_
Impacto vial_
En cuanto a las vías, éstas se encuentran en buen estado y se ve de fácil
acceso al proyecto. La vialidad cumple en su totalidad con el ancho
requerido.
Impacto a nivel de equipamiento_
Este tipo de complejos requiere complementación con el equipamiento
municipal tales como servicios de salud.
El equipamiento que presta el sector es óptimo para las necesidades de los
usuarios del proyecto dado que hay elementos urbanos comerciales, de
salud, educación, vivienda, esto permite un funcionamiento adecuado
del proyecto a nivel del sector y de ciudad.
