INTEGRANTES:

               5º I
          ELECTRONICA
   DIAZ CALDERON JESUS DARIO
GUTIERREZ GALICIA MARCO ANTONIO
HERNANDEZ ALVARADO JUAN DANIEL

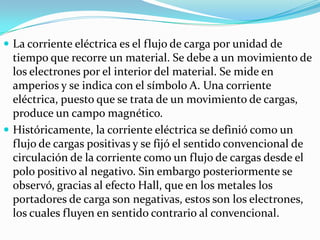

 La corriente eléctrica es el flujo de carga por unidad de
  tiempo que recorre un material. Se debe a un movimiento de
  los electrones por el interior del material. Se mide en
  amperios y se indica con el símbolo A. Una corriente
  eléctrica, puesto que se trata de un movimiento de cargas,
  produce un campo magnético.
 Históricamente, la corriente eléctrica se definió como un
  flujo de cargas positivas y se fijó el sentido convencional de
  circulación de la corriente como un flujo de cargas desde el
  polo positivo al negativo. Sin embargo posteriormente se
  observó, gracias al efecto Hall, que en los metales los
  portadores de carga son negativas, estos son los electrones,
  los cuales fluyen en sentido contrario al convencional.

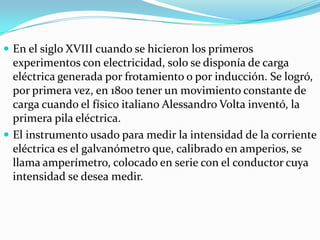

 En el siglo XVIII cuando se hicieron los primeros
  experimentos con electricidad, solo se disponía de carga
  eléctrica generada por frotamiento o por inducción. Se logró,
  por primera vez, en 1800 tener un movimiento constante de
  carga cuando el físico italiano Alessandro Volta inventó, la
  primera pila eléctrica.
 El instrumento usado para medir la intensidad de la corriente
  eléctrica es el galvanómetro que, calibrado en amperios, se
  llama amperímetro, colocado en serie con el conductor cuya
  intensidad se desea medir.

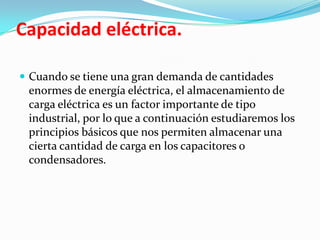

Capacidad eléctrica.

 Cuando se tiene una gran demanda de cantidades
 enormes de energía eléctrica, el almacenamiento de
 carga eléctrica es un factor importante de tipo
 industrial, por lo que a continuación estudiaremos los
 principios básicos que nos permiten almacenar una
 cierta cantidad de carga en los capacitores o
 condensadores.

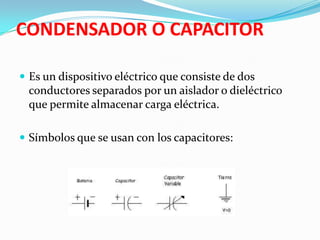

CONDENSADOR O CAPACITOR

 Es un dispositivo eléctrico que consiste de dos
 conductores separados por un aislador o dieléctrico
 que permite almacenar carga eléctrica.

 Símbolos que se usan con los capacitores:

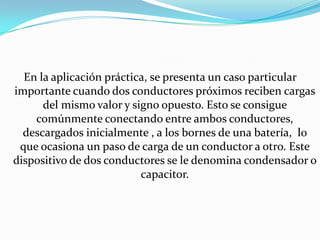

En la aplicación práctica, se presenta un caso particular
importante cuando dos conductores próximos reciben cargas
      del mismo valor y signo opuesto. Esto se consigue
    comúnmente conectando entre ambos conductores,
  descargados inicialmente , a los bornes de una batería, lo
 que ocasiona un paso de carga de un conductor a otro. Este
dispositivo de dos conductores se le denomina condensador o
                          capacitor.

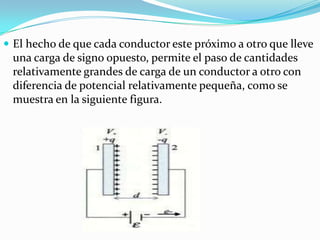

 El hecho de que cada conductor este próximo a otro que lleve
 una carga de signo opuesto, permite el paso de cantidades
 relativamente grandes de carga de un conductor a otro con
 diferencia de potencial relativamente pequeña, como se
 muestra en la siguiente figura.
CAPACIDAD O CAPACITANCIA DE UN
  CAPACITOR (C)
Es la razón de la carga q de cualquiera de los dos conductores
con la diferencia de potencial VAB entre ellas.

Matemáticamente:
                     C=q/ VAB

Donde :
C = capacidad eléctrica ( F )
q = carga del condensador o carga de cualquiera de los
  conductores, sin tomar en cuenta el signo ( C )
VAB = diferencia de potencial entre los conductores ( V )

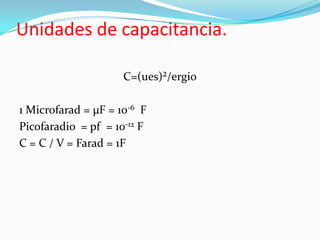

Unidades de capacitancia.

                     C=(ues)²/ergio

1 Microfarad = µF = 10-6 F
Picofaradio = pf = 10-12 F
C = C / V = Farad = 1F

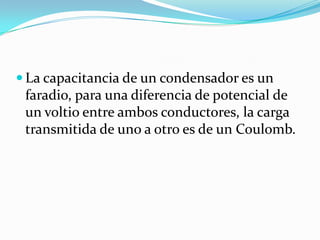

 La capacitancia de un condensador es un
 faradio, para una diferencia de potencial de
 un voltio entre ambos conductores, la carga
 transmitida de uno a otro es de un Coulomb.

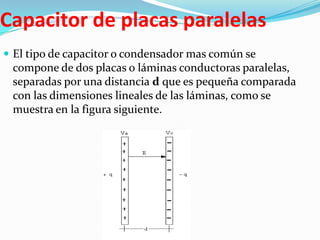

Capacitor de placas paralelas
 El tipo de capacitor o condensador mas común se
 compone de dos placas o láminas conductoras paralelas,
 separadas por una distancia d que es pequeña comparada
 con las dimensiones lineales de las láminas, como se
 muestra en la figura siguiente.

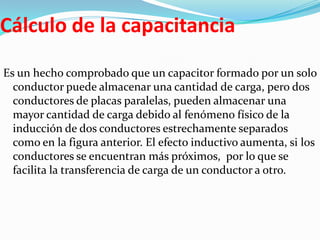

Cálculo de la capacitancia
Es un hecho comprobado que un capacitor formado por un solo
  conductor puede almacenar una cantidad de carga, pero dos
  conductores de placas paralelas, pueden almacenar una
  mayor cantidad de carga debido al fenómeno físico de la
  inducción de dos conductores estrechamente separados
  como en la figura anterior. El efecto inductivo aumenta, si los
  conductores se encuentran más próximos, por lo que se
  facilita la transferencia de carga de un conductor a otro.
 Por lo anteriormente expuesto, se cumple que:


La capacitancia de un capacitor dado será directamente
  proporcional al área de las placas e inversamente
  proporcional a la separación entre ellas.

Se ha comprobado que para un capacitor con aire o vacío entre
  sus placas la intensidad de campo E está dada por:

                         E=1/ε₀ · q/A

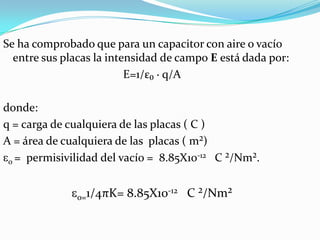

Se ha comprobado que para un capacitor con aire o vacío
  entre sus placas la intensidad de campo E está dada por:
                          E=1/ε₀ · q/A

donde:
q = carga de cualquiera de las placas ( C )
A = área de cualquiera de las placas ( m²)
 0 = permisivilidad del vacío = 8.85X10-12 C ²/Nm².


               0=1/4πK= 8.85X10-12 C ²/Nm²

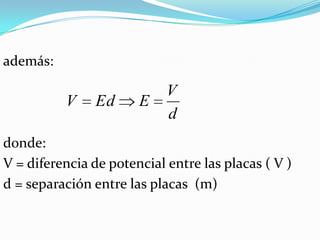

además:

                            V
          V    Ed      E
                            d
donde:
V = diferencia de potencial entre las placas ( V )
d = separación entre las placas (m)

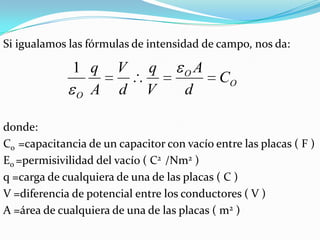

Si igualamos las fórmulas de intensidad de campo, nos da:

              1 q      V     q       O   A
                                             CO
              O A      d     V       d

donde:
Co =capacitancia de un capacitor con vacío entre las placas ( F )
Eo =permisivilidad del vacío ( C2 /Nm2 )
q =carga de cualquiera de una de las placas ( C )
V =diferencia de potencial entre los conductores ( V )
A =área de cualquiera de una de las placas ( m2 )

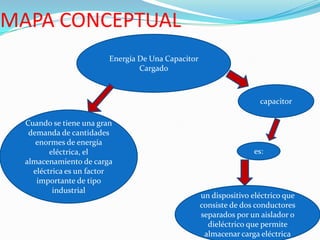

MAPA CONCEPTUAL
                         Energía De Una Capacitor
                                 Cargado



                                                                     capacitor

  Cuando se tiene una gran
   demanda de cantidades
     enormes de energía
         eléctrica, el                                             es:
  almacenamiento de carga
    eléctrica es un factor
     importante de tipo
          industrial
                                                    un dispositivo eléctrico que
                                                    consiste de dos conductores
                                                    separados por un aislador o
                                                      dieléctrico que permite
                                                     almacenar carga eléctrica

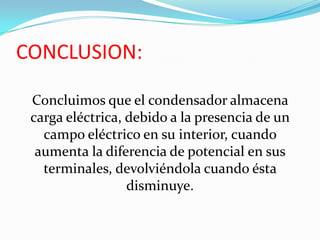

CONCLUSION:

 Concluimos que el condensador almacena
 carga eléctrica, debido a la presencia de un
   campo eléctrico en su interior, cuando
  aumenta la diferencia de potencial en sus
   terminales, devolviéndola cuando ésta
                  disminuye.
