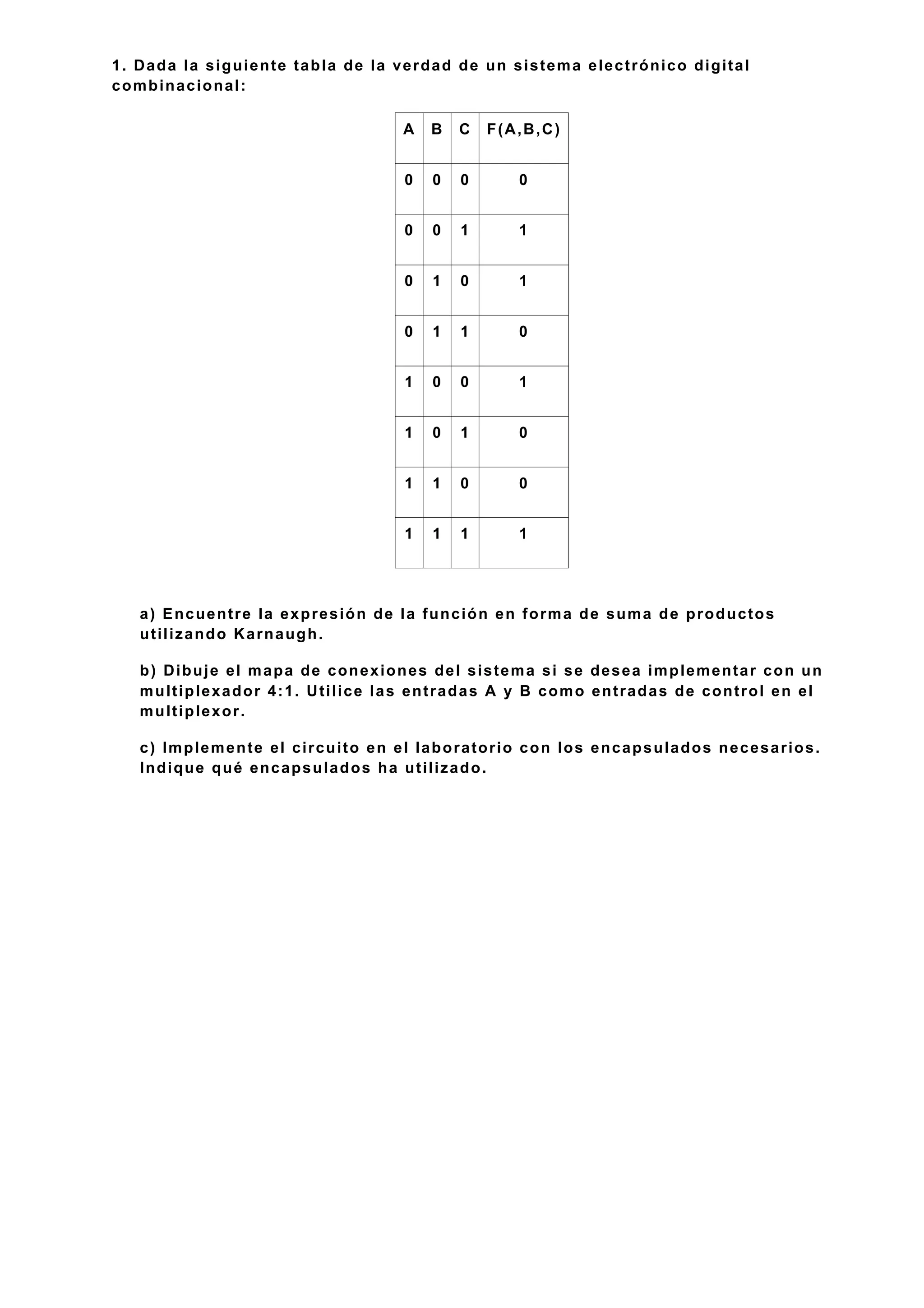

1. 1. Dada la siguiente tabla de la verdad de un sistema electrónico digital
combinacional:
A B C F(A,B,C)
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 1
a) Encuentre la expresión de la función en forma de suma de productos
utilizando Karnaugh.
b) Dibuje eI mapa de conexiones del sistema si se desea implementar con un
multiplexador 4:1. Utilice las entradas A y B como entradas de control en el
multiplexor.
c) Implemente el circuito en el laboratorio con los encapsulados necesarios.
Indique qué encapsulados ha utilizado.
2. 2. Dada la siguiente tabla de la verdad de un sistema electrónico digital
combinacional:
A B C D F(A,B,C,D)
0 0 0 0 0
0 0 0 1 0
0 0 1 0 0
0 0 1 1 1
0 1 0 0 0
0 1 0 1 1
0 1 1 0 0
0 1 1 1 1
1 0 0 0 0
1 0 0 1 0
1 0 1 0 1
1 0 1 1 1
1 1 0 0 0
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1
a) Encuentre la expresión de la función en forma de suma de productos
utilizando Karnaugh.
b) Dibuje eI mapa de conexiones del sistema si se desea implementar con un
multiplexador 4:1. Utilice las entradas A y B como entradas de control en el
multiplexor.
c) Implemente el circuito en el laboratorio con los encapsulados necesarios.
Indique qué encapsulados ha utilizado.
