El documento presenta el informe de un análisis granulométrico mecánico realizado a una muestra de agregado fino. Se describen los objetivos, equipos, marco teórico y procedimiento del análisis. Los resultados muestran que la muestra tiene un alto contenido de finos y no cumple con los límites de un buen agregado fino según la norma ASTM. Se concluye que el método fue aplicado correctamente pero la muestra no es adecuada y se entregan recomendaciones para mejorar futuros análisis

1. ASIGNATURA
TECNOLOGÍA DE
MATERIALES
ALUMNO: Vargas Gutierrez Alfredo
INFORME DE GRANULOMETRIA DE UN
AGREGADO FINO
Cusco, noviembre del 2016

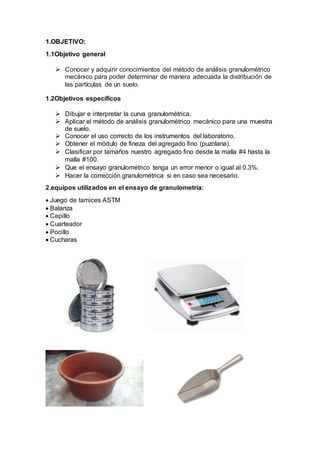

2. 1.OBJETIVO:
1.1Objetivo general
 Conocer y adquirir conocimientos del método de análisis granulométrico
mecánico para poder determinar de manera adecuada la distribución de
las partículas de un suelo.
1.2Objetivos específicos
 Dibujar e interpretar la curva granulométrica.
 Aplicar el método de análisis granulométrico mecánico para una muestra
de suelo.
 Conocer el uso correcto de los instrumentos del laboratorio.
 Obtener el módulo de fineza del agregado fino (puzolana).
 Clasificar por tamaños nuestro agregado fino desde la malla #4 hasta la
malla #100.
 Que el ensayo granulométrico tenga un error menor o igual al 0.3%.
 Hacer la corrección granulométrica si en caso sea necesario.
2.equipos utilizados en el ensayo de granulometría:
 Juego de tamices ASTM
 Balanza
 Cepillo
 Cuarteador
 Pocillo
 Cucharas

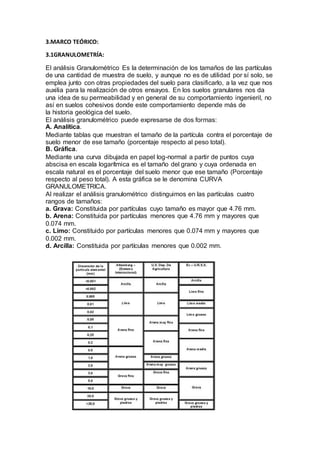

3. 3.MARCO TEÓRICO:
3.1GRANULOMETRÍA:
El análisis Granulométrico Es la determinación de los tamaños de las partículas
de una cantidad de muestra de suelo, y aunque no es de utilidad por sí solo, se
emplea junto con otras propiedades del suelo para clasificarlo, a la vez que nos
auxilia para la realización de otros ensayos. En los suelos granulares nos da
una idea de su permeabilidad y en general de su comportamiento ingenieril, no
así en suelos cohesivos donde este comportamiento depende más de
la historia geológica del suelo.
El análisis granulométrico puede expresarse de dos formas:
A. Analítica.
Mediante tablas que muestran el tamaño de la partícula contra el porcentaje de
suelo menor de ese tamaño (porcentaje respecto al peso total).
B. Gráfica.
Mediante una curva dibujada en papel log-normal a partir de puntos cuya
abscisa en escala logarítmica es el tamaño del grano y cuya ordenada en
escala natural es el porcentaje del suelo menor que ese tamaño (Porcentaje
respecto al peso total). A esta gráfica se le denomina CURVA
GRANULOMETRICA.
Al realizar el análisis granulométrico distinguimos en las partículas cuatro
rangos de tamaños:
a. Grava: Constituida por partículas cuyo tamaño es mayor que 4.76 mm.
b. Arena: Constituida por partículas menores que 4.76 mm y mayores que
0.074 mm.
c. Limo: Constituido por partículas menores que 0.074 mm y mayores que
0.002 mm.
d. Arcilla: Constituida por partículas menores que 0.002 mm.

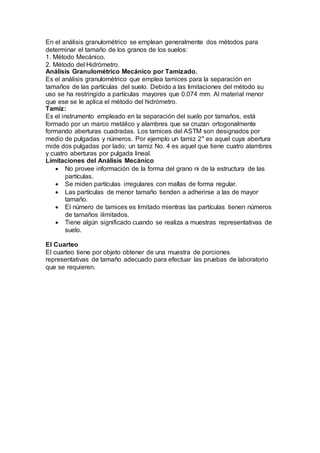

4. En el análisis granulométrico se emplean generalmente dos métodos para
determinar el tamaño de los granos de los suelos:
1. Método Mecánico.
2. Método del Hidrómetro.
Análisis Granulométrico Mecánico por Tamizado.
Es el análisis granulométrico que emplea tamices para la separación en
tamaños de las partículas del suelo. Debido a las limitaciones del método su
uso se ha restringido a partículas mayores que 0.074 mm. Al material menor
que ese se le aplica el método del hidrómetro.
Tamiz:
Es el instrumento empleado en la separación del suelo por tamaños, está
formado por un marco metálico y alambres que se cruzan ortogonalmente
formando aberturas cuadradas. Los tamices del ASTM son designados por
medio de pulgadas y números. Por ejemplo un tamiz 2" es aquel cuya abertura
mide dos pulgadas por lado; un tamiz No. 4 es aquel que tiene cuatro alambres
y cuatro aberturas por pulgada lineal.
Limitaciones del Análisis Mecánico
 No provee información de la forma del grano ni de la estructura de las
partículas.
 Se miden partículas irregulares con mallas de forma regular.
 Las partículas de menor tamaño tienden a adherirse a las de mayor
tamaño.
 El número de tamices es limitado mientras las partículas tienen números
de tamaños ilimitados.
 Tiene algún significado cuando se realiza a muestras representativas de
suelo.
El Cuarteo
El cuarteo tiene por objeto obtener de una muestra de porciones
representativas de tamaño adecuado para efectuar las pruebas de laboratorio
que se requieren.

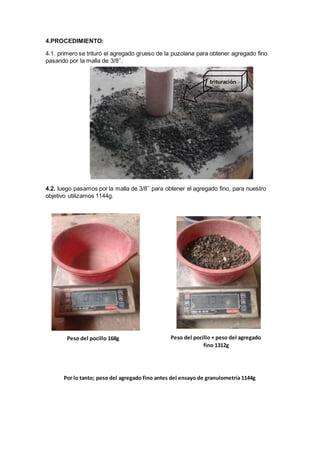

5. 4.PROCEDIMIENTO:
4.1. primero se trituró el agregado grueso de la puzolana para obtener agregado fino
pasando por la malla de 3/8’’.
4.2. luego pasamos por la malla de 3/8’’ para obtener el agregado fino, para nuestro
objetivo utilizamos 1144g.
trituración
Peso del pocillo 168g Peso del pocillo + peso del agregado
fino 1312g
Por lo tanto; peso del agregado fino antes del ensayo de granulometría 1144g

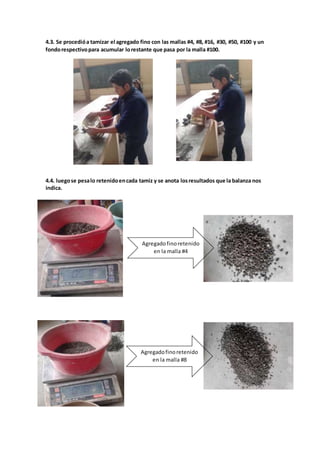

6. 4.3. Se procedióa tamizar el agregado fino con las mallas #4, #8, #16, #30, #50, #100 y un
fondorespectivopara acumular lorestante que pasa por la malla #100.
4.4. luegose pesalo retenidoencada tamiz y se anota losresultados que la balanza nos
indica.
Agregadofinoretenido
en la malla #4
Agregadofinoretenido
en la malla #8

7. Agregadofinoretenido
en la malla #16
Agregadofinoretenido
en la malla #30
Agregadofinoretenido
en la malla #30
Agregadofinoretenido
en la malla #30

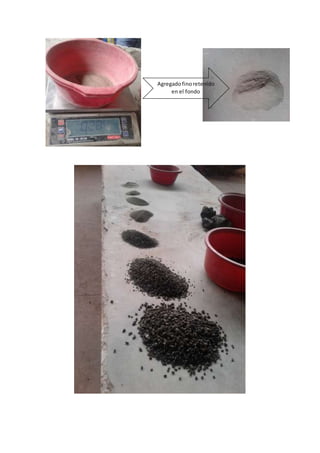

8. Agregadofinoretenido
en el fondo

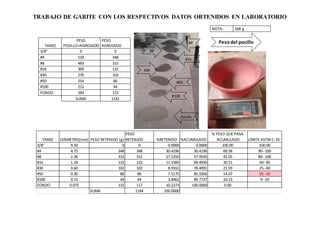

9. TRABAJO DE GABITE CON LOS RESPECTIVOS DATOS OBTENIDOS EN LABORATORIO
TAMIZ
PESO
POSILLO+AGREGADO
PESO
AGREGADO
3/8'' 0 0
#4 516 348
#8 483 315
#16 300 132
#30 270 102
#50 254 86
#100 212 44
FONDO 283 115
SUMA 1142
NOTA: 168 g
TAMIZ DIÁMETRO(mm) PESO RETENIDO (g)
PESO
RETENIDO %RETENIDO %ACUMULADO
% PESO QUE PASA
ACUMULADO LÍMITE ASTM-C-33
3/8'' 9.50 0 0 0.0000 0.0000 100.00 100.00
#4 4.75 348 348 30.4196 30.4196 69.58 90--100
#8 2.36 315 315 27.5350 57.9545 42.05 80--100
#16 1.18 132 132 11.5385 69.4930 30.51 50--85
#30 0.60 102 102 8.9161 78.4091 21.59 25--60
#50 0.30 86 86 7.5175 85.9266 14.07 05--30
#100 0.15 44 44 3.8462 89.7727 10.23 0--10
FONDO 0.075 115 117 10.2273 100.0000 0.00
SUMA 1144 100.0000
Pesodel pocillo
fondo
#4
#100
#50
#30
#16
#8

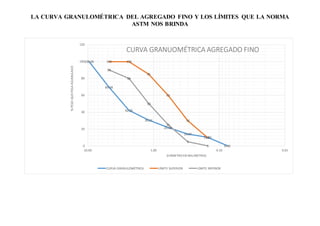

10. LA CURVA GRANULOMÉTRICA DEL AGREGADO FINO Y LOS LÍMITES QUE LA NORMA
ASTM NOS BRINDA
100.00
69.58
42.05
30.51
21.59
14.07
10.23
0.00
100 100
85
60
30
10
90
80
50
25
5
00
20
40
60
80
100
120
0.010.101.0010.00
%PESOQUEPASAACUMULADO
DIÁMETRO EN MILIMETROS
CURVA GRANUOMÉTRICA AGREGADO FINO
CURVA GRANULOMÉTRICA LÍMITE SUPERIOR LÍMITE INFERIOR

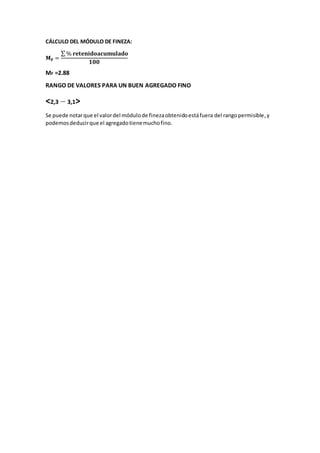

11. CÁLCULO DEL MÓDULO DE FINEZA:
𝐌 𝐅 =
∑ % 𝐫𝐞𝐭𝐞𝐧𝐢𝐝𝐨𝐚𝐜𝐮𝐦𝐮𝐥𝐚𝐝𝐨
𝟏𝟎𝟎
MF =2.88
RANGO DE VALORES PARA UN BUEN AGREGADO FINO
<2,3 3,1>
Se puede notarque el valordel módulode finezaobtenidoestáfuera del rangopermisible,y
podemosdeducirque el agregadotienemuchofino.

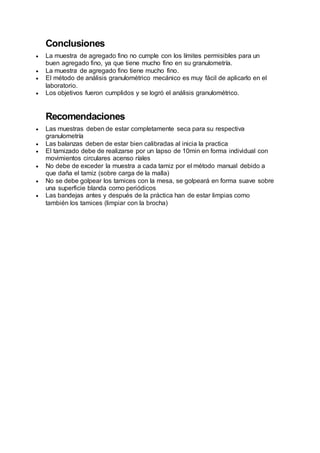

12. Conclusiones
 La muestra de agregado fino no cumple con los límites permisibles para un
buen agregado fino, ya que tiene mucho fino en su granulometría.
 La muestra de agregado fino tiene mucho fino.
 El método de análisis granulométrico mecánico es muy fácil de aplicarlo en el
laboratorio.
 Los objetivos fueron cumplidos y se logró el análisis granulométrico.
Recomendaciones
 Las muestras deben de estar completamente seca para su respectiva
granulometría
 Las balanzas deben de estar bien calibradas al inicia la practica
 El tamizado debe de realizarse por un lapso de 10min en forma individual con
movimientos circulares acenso ríales
 No debe de exceder la muestra a cada tamiz por el método manual debido a
que daña el tamiz (sobre carga de la malla)
 No se debe golpear los tamices con la mesa, se golpeará en forma suave sobre
una superficie blanda como periódicos
 Las bandejas antes y después de la práctica han de estar limpias como
también los tamices (limpiar con la brocha)
