1. IXIX GEOLOGÍA. 2º Bachillerato.
https://biologiageologiaiessantaclarabelenruiz.wordpress.com/2o-bachillerato/geologia/
IES Santa Clara.
GEOLOGÍA 2º BACHILLER
Dpto Biología y Geología
TEMA 9. TECTÓNICA DE PLACAS GLOBALTEMA 9. TECTÓNICA DE PLACAS GLOBAL

2. CONTENIDOS DEFORMACIONES DE LA CORTEZA
TERRESTRE
 Las placas litosféricas actuales: límites, movimientos relativos y evolución.
 Orógenos actuales y antiguos.
 Relación de la Tectónica de Placas y distintos aspectos geológicos.
 La Tectónica de Placas y la Historia de la Tierra.
• Antecedentes de la tectónica de placas: la deriva de los continentes.
• La teoría de la expansión del fondo oceánico.
• Teoría de las placas litosféricas.
• Los movimientos de las placas.
• La evolución de las placas en el tiempo: el ciclo de Wilson.
• Las hipótesis orogénicas: fijistas y movilistas. La tectónica de placas.
• Procesos geológicos en zonas de intraplaca. Aulacógenos, impactógenos y puntos calientes.

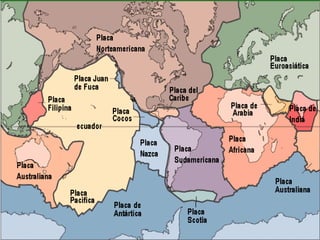

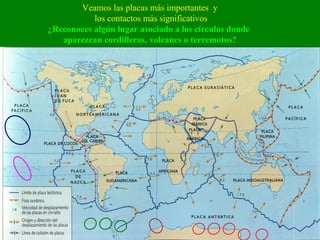

• Elaboración de mapas con los principales bordes de placas actuales.
• Indicación, sobre el mapamundi, de los bordes de placas hipotéticos del pasado.
• Elaboración de esquemas con la posible evolución futura de las placas actuales.
• Comparación de los fundamentos geológicos de las diferentes hipótesis orogénicas.
• Visualización de los procesos mediante la utilización de los medios audiovisuales.
• Valoración del interés frente al modelo de la tectónica de placas, como hipótesis para
explicar la mayoría de los procesos geológicos.
• Valoración de los conocimientos geológicos del pasado, como base de progreso hasta llegar
a teorías de síntesis como la tectónica de placas.
• Valoración de las teorías movilistas como las actuales en la explicación de la dinámica del
planeta.
• Reconocimiento de la aportación de los avances técnicos y tecnológicos a los nuevos
 Las placas litosféricas actuales: límites, movimientos relativos y evolución.
 Orógenos actuales y antiguos.
 Relación de la Tectónica de Placas y distintos aspectos geológicos.
 La Tectónica de Placas y la Historia de la Tierra.
• Antecedentes de la tectónica de placas: la deriva de los continentes.
• La teoría de la expansión del fondo oceánico.
• Teoría de las placas litosféricas.
• Los movimientos de las placas.
• La evolución de las placas en el tiempo: el ciclo de Wilson.
• Las hipótesis orogénicas: fijistas y movilistas. La tectónica de placas.
• Procesos geológicos en zonas de intraplaca. Aulacógenos, impactógenos y puntos calientes.
• Elaboración de mapas con los principales bordes de placas actuales.
• Indicación, sobre el mapamundi, de los bordes de placas hipotéticos del pasado.
• Elaboración de esquemas con la posible evolución futura de las placas actuales.
• Comparación de los fundamentos geológicos de las diferentes hipótesis orogénicas.
• Visualización de los procesos mediante la utilización de los medios audiovisuales.
• Valoración del interés frente al modelo de la tectónica de placas, como hipótesis para
explicar la mayoría de los procesos geológicos.
• Valoración de los conocimientos geológicos del pasado, como base de progreso hasta llegar
a teorías de síntesis como la tectónica de placas.
• Valoración de las teorías movilistas como las actuales en la explicación de la dinámica del
planeta.
• Reconocimiento de la aportación de los avances técnicos y tecnológicos a los nuevos

3. Estándares de aprendizaje evaluables
Entiende por qué se mueven las placas tectónicas y qué
relación tiene con la dinámica del interior terrestre.
Explica los principales rasgos del relieve del planeta y su
relación con la tectónica de placas.
Entiende cómo evoluciona el mapa de las placas
tectónicas a lo largo del tiempo.
Comprende y explica los fenómenos ígneos,
sedimentarios, metamórficos e hidrotermales en relación
con la Tectónica de Placas.
Entiende por qué se mueven las placas tectónicas y qué
relación tiene con la dinámica del interior terrestre.
Explica los principales rasgos del relieve del planeta y su
relación con la tectónica de placas.
Entiende cómo evoluciona el mapa de las placas
tectónicas a lo largo del tiempo.
Comprende y explica los fenómenos ígneos,
sedimentarios, metamórficos e hidrotermales en relación
con la Tectónica de Placas.

4. GEOSFERA
• GEOSFERA
– SISTEMA ROCOSO
SOPORTE DE:
• HIDROSFERA
• ATMÓSFERA.
• BIOSFERA.
– FUENTE DE RECURSOS
ENERGÉTICOS:
• COMBUSTIBLES FÓSILES
• URANIO
– FUENTE DE MINERALES.

5. Procesos
geológicos
internos
Procesos
geológicos
externos

6. Procesos Geológicos Internos
 Energía geotérmica (gradiente geotérmico =
temperatura 10
C/33 m profundidad)
ORIGEN:
•PROFUNDO: CALOR RESIDUAL
•CORTICAL: DESINTEGRACIÓN NUCLEAR
Tª

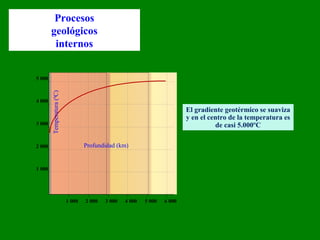

7. Procesos
geológicos
internos
2 0001 000
1 000
2 000
3 000
4 000
5 000
3 000 5 0004 000 6 000
Profundidad (km)
Temperatura(0
C)
El gradiente geotérmico se suaviza
y en el centro de la temperatura es
de casi 5.000ºC

8. ORIGEN DEL CALOR INTERNO:
Del calor primordial desde que la
Tierra se formó.
Al principio nuestro planeta era una “bola fundida”.
De la desintegración de elementos
radiactivos.
La monacita mineral del que se extrae
el torio
Pechblenda, mineral de uranio

9. Materiales
radiactivos del
interior terrestre
ActualidadHace 4 000 millones de añosHace 4 600 millones de años
Millones de años
Meteoritos
Bombardeo de asteroides que
elevó la temperatura hasta
dejar la Tierra fundida en gran
parte
Hundimiento de
materiales metálicosCorteza
Formación
del núcleo
Manto
Los materiales metálicos se
hundieron y formaron el
núcleo. Lo que por rozamiento
generó calor
Corteza
sólida
Océano Manto sólido
Núcleo externo
fundido
Núcleo interno
sólido (5 000 ºC)

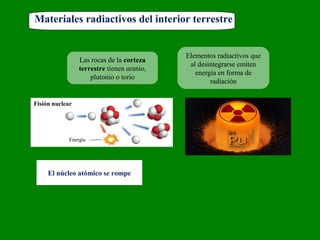

10. Materiales radiactivos del interior terrestre
Las rocas de la corteza
terrestre tienen uranio,
plutonio o torio
Elementos radiactivos que
al desintegrarse emiten
energía en forma de
radiación
Fisión nuclear
Energía
El núcleo atómico se rompe

11. EL CALOR INTERNO DE LA TIERRA
LOS VOLCANES EL MOVIMIENTO DE LAS PLACAS
Magmas Terremotos Esfuerzos
Ácidos
Básicos
Intermedios

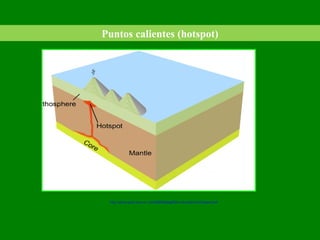

Puntos calientes
Dorsales y rifts
Zonas de
subducción y
colisión
Fallas
transformantes
Cordilleras
Pliegues Fallas
es responsable de
arrojan se localizan en
que pueden ser
que genera
que dan lugar ase localizan en

12. MODELOS DEL INTERIOR DE LA TIERRA

15. Alfred Wegener (1880-1930):
meteorólogo y geofísico alemán.
Autor de la Teoría de la deriva
continental.
En su obra: “El origen de los
continentes y de los océanos”
expuso sus ideas.
Wegener en Groenlandia
Muchos científicos
ridiculizaron a Wegener
por sus ideas.
Realizó tres
expediciones a
Groenlandia con fines
meteorológicos. Murió
en la última.
The last photo of Alfred Wegener and Rasmus
Villumsen, taken on 1 November 1930
(Wegener's 50th birthday) as they were leaving
the "Eismitte" Station. (Photograph copyright
Alfred-Wegener Institute for Polar and Marine Rese
)

17. La Deriva
continental
de Wegener
“Los continentes
se han movido,
se mueven y se
moverán”

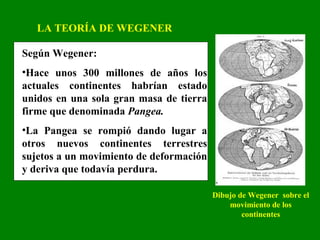

18. Según Wegener:
•Hace unos 300 millones de años los
actuales continentes habrían estado
unidos en una sola gran masa de tierra
firme que denominada Pangea.
•La Pangea se rompió dando lugar a
otros nuevos continentes terrestres
sujetos a un movimiento de deformación
y deriva que todavía perdura.
LA TEORÍA DE WEGENER
Dibujo de Wegener sobre el
movimiento de los
continentes

20. Alfred Wegener (1880
– 1930)
y la Teoría de la
Deriva Continental

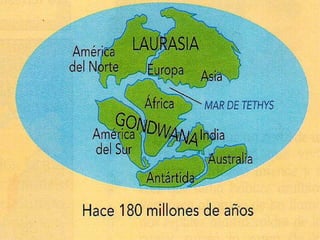

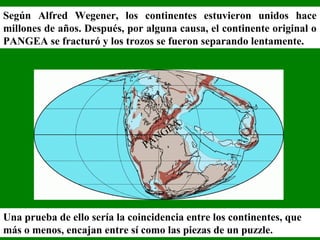

21. Según Alfred Wegener, los continentes estuvieron unidos hace
millones de años. Después, por alguna causa, el continente original o
PANGEA se fracturó y los trozos se fueron separando lentamente.
PANGEA
Una prueba de ello sería la coincidencia entre los continentes, que
más o menos, encajan entre sí como las piezas de un puzzle.

27. Los argumentos de Wegener
Argumentos geográficos
Argumentos paleoclimáticos
Argumentos geológicos
Argumentos paleontológicos
La forma de los continentes permitía encajarlos como
si fuesen las piezas de un rompecabezas.
Muchos fósiles iguales se encontraban en
continentes muy alejados.
Existe continuidad entre cordilleras y otras
formaciones geológicas a ambos lados del
Atlántico.
Existen depósitos glaciares de la misma antigüedad en lugares muy alejados.
Granitos antiguos
Cadenas montañosas
Casquete glaciar
(300 m.a.)

28. Dibujos originales de Alfred Wegener
Alfred Wegener (1880-
1930) recorrió el mundo
para encontrar pruebas
de su “Teoría de la Deriva
Continental”, y las
encontró
PRUEBAS GEOGRÁFICAS:
Las líneas de costa del litoral del
continente este de América de Sur
encaja perfectamente con la línea
de costa del oeste africano.

29. 1. Geográficas: Coincidencia de las costas
de África y Sudamérica.
Wegener cuenta que tuvo esta idea al
observar un mapamundi. ¿No encajarían
las costas de África y de América del Sur
como dos piezas de un «puzzle» si las
acercáramos, cerrando el océano
Atlántico?
2. Geológicas: Otra prueba, según Wegener,
son los “viejos granitos” que existen en
África y Brasil, separados por el Atlántico.
También cadenas montañosas que
presentan continuidad en América
(Apalaches) y Europa (Caledoniana).

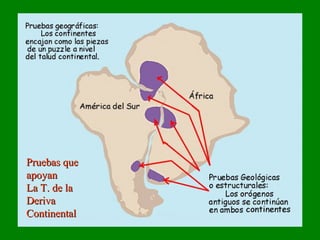

30. Pruebas quePruebas que
apoyanapoyan
La T. de laLa T. de la
DerivaDeriva
ContinentalContinental

31. PRUEBAS PALEONTOLÓGICAS Y BIOLÓGICAS:
En continentes que hoy día están separados hay fósiles de
seres que no pudieron cruzar los océanos.
Wegener en la Antártida

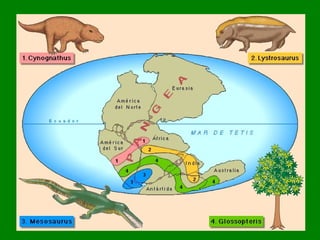

33. 3. Paleontológica: Coincidencia de
fósiles a uno
y otro lado del Atlántico.
Glossopteris: helecho fósil del
Paleozoico.
Cynognathus: reptil parecido a un mamífero.
Vivió en el Triásico, medía 1 m.
Lystrosaurus: reptil con rasgos de mamífero,
del Triásico.
Mesosaurus: pequeño
reptil fluvial del
Carbonífero y Pérmico.

34. PRUEBAS CLIMÁTICAS:
Depósitos glaciares (morrenas) de hace 300 millones de
años
Glaciares en la Pangea
Hoy día
Hace 300 millones de años

35. 4. Paleoclimáticas: Indicios de
una misma glaciación en
lugares muy separados como
África, América del Sur,
Australia, India y la Antártida.
Las huellas dispersas de los glaciares en distintos continentes se
reúnen para formar un casquete glaciar alrededor del polo sur, las
grandes selvas permanecen alineadas a lo largo del ecuador, y los
desiertos encima de los trópicos.
Wegener piensa también en nuestro
caracol de jardín. No vive más que
en Europa y justo enfrente, en
América del Norte. ¿Qué medios ha
utilizado para cruzar el Atlántico?

36. También coinciden los tipos de rocas antiguas…

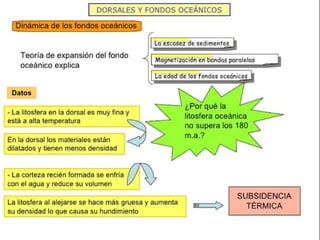

37. Dinámica litosférica
DE LA DERIVA CONTINENTAL A LA TECTÓNICA DE
PLACAS
Los desaciertos de la teoría de Wegener eran básicamente dos:
Las causas de los movimientos no son la fuga polar y el frenado mareal.
Los continentes no se desplazaban sobre los fondos oceánicos.
Los avances tecnológicos permiten elaborar mapas más
precisos de los fondos oceánicos que revelan:
• La existencia de la dorsal oceánica de 60000 km.
• La ausencia de sedimentos en las dorsales y su
escasez en el resto de los fondos
• La juventud de la corteza oceánica
Continente
Plataforma
continental
Solapamiento
Huellas
En 1964 Bullard comprueba que
añadiendo la plataforma continental, el
encaje de los continentes es casi
perfecto.
En 1968 se completa la teoría
de la tectónica de placas.

38. … no sabía POR QUÉ se movían los continentes.
Pero a pesar de todas las pruebas…
Wegener

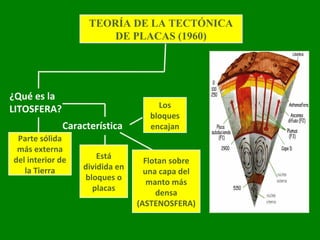

39. TEORÍA DE LA TECTÓNICA
DE PLACAS (1960)
TEORÍA DE LA TECTÓNICA
DE PLACAS (1960)
¿Qué es la
LITOSFERA?
Característica
s
Los
bloques
encajan
Parte sólida
más externa
del interior de
la Tierra
Está
dividida en
bloques o
placas
Flotan sobre
una capa del
manto más
densa
(ASTENOSFERA)

40. ¿QUÉ ES LO QUE SE MUEVE?¿QUÉ ES LO QUE SE MUEVE?
Las placas litosféricas
TIPOS
1. Oceánicas: formada por litosfera
oceánica
2. Continentales: formada por
litosfera continental
3. Mixtas: formadas por litosfera
oceánica y continental

41. ¿POR QUÉ SE MUEVEN LAS PLACAS?¿POR QUÉ SE MUEVEN LAS PLACAS?
CORRIENTES DE CONVECCIÓN
¿En qué
consisten? Consecuencia
Materiales
calientes del
interior del
manto
ascienden
Se mueven
las placas
causa
MOVIMIENTO DE
LOS CONTINENTES
Al ascender
se enfrían
Vuelven a
descender
¿Dónde
ocurren?
Manto
(parte
profunda)

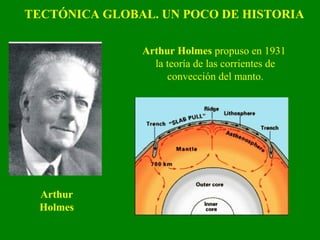

42. TECTÓNICA GLOBAL. UN POCO DE HISTORIA
Arthur Holmes propuso en 1931
la teoría de las corrientes de
convección del manto.
Arthur
Holmes

43. La energía geotérmica hace que
el manto situado debajo de la
litosfera se mueva formando
corrientes de convección
Ese movimiento del manto
empuja a las placas litosféricas
desplazándolas

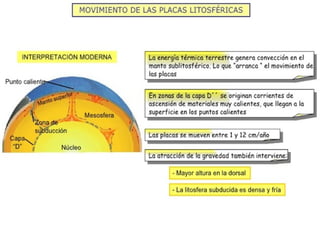

44. El motor de las placas
INTERPRETACIÓN CLÁSICA INTERPRETACIÓN MODERNA
Las placas son arrastradas por el
movimiento de los materiales de la
astenosfera debajo de ella.
Las placas se desplazarían
pasivamente.
La gravedad tiene un papel central
entre las causas del movimiento de
las placas.
La litosfera subducida es densa y fría
y las presiones del manto la hacen
aún más densa. El extremo de la placa
subducida tira de ella y la arrastra.
Litosfera
oceánica
Astenosfera
Zona de
subducción
Núcleo
Mesosfera
Astenosfera
Zona de
subducción
Núcleo
Mesosfera
Punto caliente
Capa
“D”

45. Corrientes
de
convección
Zona de subducción
(destrucción) de la placa
Zona de
creación de la
placa
La placa se va moviendo
Astenosfera

46. Las Placas se mueven
sobre la Astenosfera de
modo parecido a una
cinta transportadora.
Los continentes viajan
sobre esta gigantesca
cinta.
Astenosfera

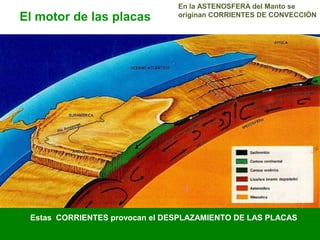

47. En la ASTENOSFERA del Manto se
originan CORRIENTES DE CONVECCIÓN
Estas CORRIENTES provocan el DESPLAZAMIENTO DE LAS PLACAS
El motor de las placas

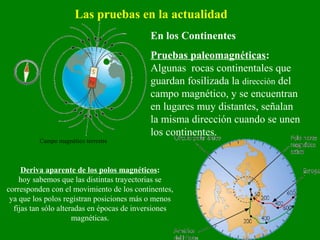

49. En los Continentes
Pruebas paleomagnéticas:
Algunas rocas continentales que
guardan fosilizada la dirección del
campo magnético, y se encuentran
en lugares muy distantes, señalan
la misma dirección cuando se unen
los continentes.
Las pruebas en la actualidad
Campo magnético terrestre
Deriva aparente de los polos magnéticos:
hoy sabemos que las distintas trayectorias se
corresponden con el movimiento de los continentes,
ya que los polos registran posiciones más o menos
fijas tan sólo alteradas en épocas de inversiones
magnéticas.

50. El estudio del
magnetismo de las
rocas oceánicas ha
servido también
como prueba de la
expansión del suelo
oceánico.
Las pruebas en la actualidad
La corteza oceánica se
considere una especie
de “cinta magnética”,
donde ha quedado
registrada la historia
del movimiento de los
polos y de las
inversiones del campo
magnético terrestre.

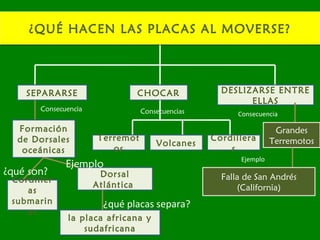

51. ¿QUÉ HACEN LAS PLACAS AL MOVERSE?¿QUÉ HACEN LAS PLACAS AL MOVERSE?
SEPARARSE CHOCAR DESLIZARSE ENTRE
ELLAS
Formación
de Dorsales
oceánicas
Consecuencia
¿qué son?
Cordiller
as
submarin
as
¿qué placas separa?
Dorsal
Atlántica
la placa africana y
sudafricana
Ejemplo
Consecuencias
Terremot
os
Volcanes
Cordillera
s
Consecuencia
Grandes
Terremotos
Ejemplo
Falla de San Andrés
(California)

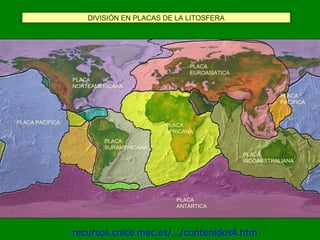

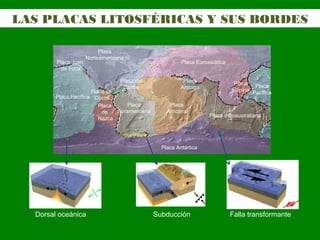

52. LAS PLACAS LITOSFÉRICAS Y SUS BORDES
Subducción Falla transformante
Placa
Norteamericana
Placa Pacífica
Placa Euroasiática
Placa
Pacífica
Placa
Arábiga
Placa
Africana
Placa Indoaustraliana
Placa
de
Nazca
Placa de
Cocos
Placa Antártica
Placa del
Caribe
Placa
Filipina
Placa
Suramericana
Placa Juan
de Fuca
Dorsal oceánica

53. http://www.bioygeo.info/Animaciones/PlateMotion.swf

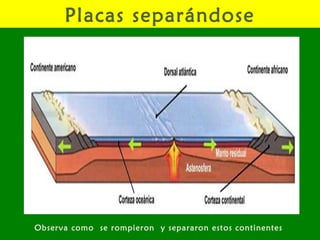

54. Placas separándose
Observa como se rompieron y separaron estos continentes

56. Dorsales oceánicas
Plataforma
continental
Dorsal
Talud
Islas
volcánicas
• El océano Atlántico está recorrido de
Norte a Sur por la dorsal oceánica.
• Tiene un surco central limitado a
ambos lados por fallas normales, que
se denomina rift.
SedimentosLitosfera
Placa A Placa B
Litosfera
Corteza
oceánica
Zona de
fractura
• En las dorsales las
rocas son actuales y su
antigüedad se
incrementa al
distanciarnos de ellas.

57. Extensión del fondo oceánico
Magma
Magma
Magma
Las dorsales son lugares en los que se genera nueva litosfera oceánica a partir de
materiales procedentes del interior.
• Esta teoría explica la
actividad volcánica y
sísmica que tiene lugar
en las dorsales.
• La litosfera recién creada se aleja a
ambos lados de la dorsal.
• El fondo se comporta como una
grabadora que registra la orientación del
campo magnético terrestre a medida
que se incorpora el nuevo magma.

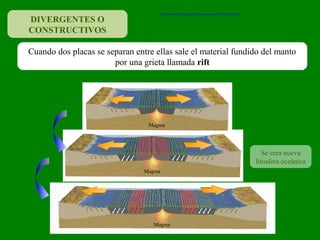

59. DIVERGENTES O
CONSTRUCTIVOS
Cuando dos placas se separan entre ellas sale el material fundido del manto
por una grieta llamada rift
Magma
Magma
Magma
Se crea nueva
litosfera oceánica
http://www.bioygeo.info/Animaciones/PlateMotion.swf

61. Mapa del FONDO OCEÁNICO

62. La dorsal medio-
oceánica:
Tiene forma alargada
En medio de su cumbre
hay una depresión o
“valle” llamado RIFT
Por estos “valles” fluye
magma procedente del
magma, de forma
continua.

63. Estas imágenes
submarinas son de la
Dorsal Atlántica.
Se forman las “pillow
lava” o almohadillas
de lava, con forma
típicamente
redondeada.
Batiscafo

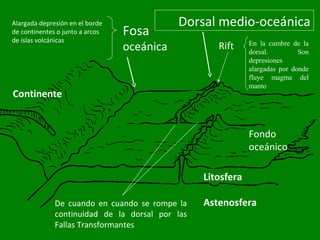

64. Dorsal medio-oceánica
Rift
Continente
Fondo
oceánico
Litosfera
Astenosfera
Fosa
oceánica
De cuando en cuando se rompe la
continuidad de la dorsal por las
Fallas Transformantes
Alargada depresión en el borde
de continentes o junto a arcos
de islas volcánicas En la cumbre de la
dorsal. Son
depresiones
alargadas por donde
fluye magma del
manto

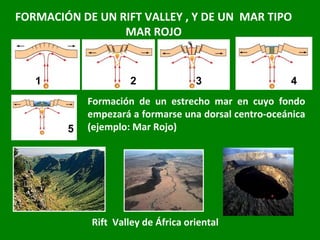

66. FORMACIÓN DE UN RIFT VALLEY , Y DE UN MAR TIPO
MAR ROJO
1 2 3 4
Rift Valley de África oriental
Formación de un estrecho mar en cuyo fondo
empezará a formarse una dorsal centro-oceánica
(ejemplo: Mar Rojo)5

68. En los años 60 se
comenzó a
descubrir cómo es
el fondo oceánico.
Primero se
descubrió una
enorme DORSAL
MEDIOCEÁNIC
A en el
ATLÁNTICO.

69. En los años 60 se
comenzó a
descubrir cómo es
el fondo oceánico.
Primero se
descubrió una
enorme DORSAL
MEDIOCEÁNICA
en el ATLÁNTICO.

70. http://entenderlaciencia.blogspot.com.es/2010/12/la-tectonica-de-placas-ii-los-fenomenos.html

71. Mar Mediterráneo
Río Nilo
Delta del Nilo
Mar RojoPenínsula
del Sinaí
Península arábiga

72. Delta del
Nilo
Río Nilo
Mar Rojo
Egipto
Península arábiga
Mar
Mediterráneo
Península del Sinaí

73. http://entenderlaciencia.blogspot.com.es/2010/12/la-tectonica-de-placas-ii-los-fenomenos.html

74. El Rift Valley de
África Oriental
Con el tiempo
esta parte de
África se
separará
Madagascar se
separó y sigue
alejándose

75. El Rift Valley de
África Oriental visto
desde un satélite
artificial.
Los grandes lagos
Lago Victoria
Lago Tanganika
Lago Turkana
Kenya
Uganda
Tanzania
Ruanda
Burundi
Lago Malawi
Expedició
n del
doctor
Livingston
e,
en busca
de “las
fuentes
del Nilo”,
finales del
siglo XIX.

76. Península
Arábiga
Mar Rojo
Cuerno de
África
Rift Valley y
Grandes Lagos
Madagascar

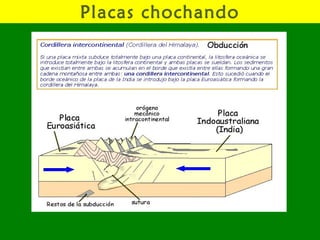

77. Placas chochando

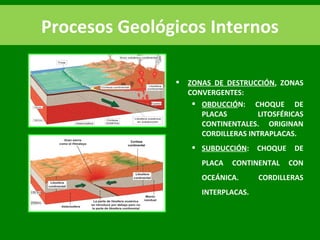

79. Procesos Geológicos Internos
 ZONAS DE DESTRUCCIÓN, ZONAS
CONVERGENTES:
 OBDUCCIÓN: CHOQUE DE
PLACAS LITOSFÉRICAS
CONTINENTALES. ORIGINAN
CORDILLERAS INTRAPLACAS.
 SUBDUCCIÓN: CHOQUE DE
PLACA CONTINENTAL CON
OCEÁNICA. CORDILLERAS
INTERPLACAS.

80. CONVERGENTES O
DESTRUCTIVOS
Cuando dos placas chocan la más densa se hunde bajo la más ligera y se forma
una zona de subdución
Los sedimentos o rocas sedimentarias si se someten a altas temperaturas y/o
presiones originan rocas metamórficas (sin fusión).
Se destruye
litosfera
oceánica
http://www.bioygeo.info/Animaciones/PlateMotion.swf
Si se funden dan lugar a magma que por
enfriamiento da lugar a las rocas ígneas. PLUTÓNICASVOLCÁNICAS

81. CONVERGENTES O
DESTRUCTIVOS
OBDUCCIÓN: Si las dos placas son continentales la que queda debajo no
puede hundirse en el manto, ya que la litosfera es más ligera el manto
http://www.juntadeandalucia.es/averroes/manuales/tectonica_animada/tect_swf_files/52[1].swf

82. Fosa oceánica Alargada depresión en el borde de
continentes o junto a arcos de islas
volcánicas

83. Convergencia Continental-oceánica
La litosfera continental es más ligera y gruesa que la oceánica. Por esta razón, al converger
ambas la oceánica se introduce bajo la continental.
Placa
continental
Magma
Fusión parcial
Astenosfera
Litosfera
Corteza
continentalCorteza
oceánica
Sismos de
foco somero
Prisma de
acreción
Obducción
Sismos de foco
intermedio
Sismos de
foco profundo
Los terremotos según la profundidad del foco sísmico
se clasifican en:
Someros ,
profundidad menor de 70 km.
Intermedios, foco
entre 70 y 300 km.
Profundos, foco entre
300 y 700 km.

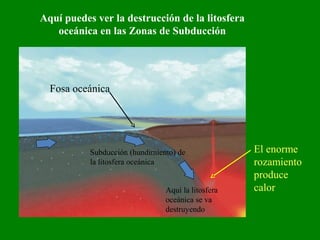

84. Fosa oceánica
Aquí puedes ver la destrucción de la litosfera
oceánica en las Zonas de Subducción
Aquí la litosfera
oceánica se va
destruyendo
El enorme
rozamiento
produce
calor
Subducción (hundimiento) de
la litosfera oceánica

85. Convergencia oceánica-oceánica
Zona de subducción
Astenosfera
Litosfera
Fusión
parcial
100 km
200 km
300 km
Arco de islas
Fosa oceánica
Corteza
oceánica
La litosfera oceánica aumenta su potencia y densidad a medida que envejece.
Cuando su edad se sitúa en torno a los 150 m.a. su densidad es mayor que la de la
astenosfera y sufre una subducción espontánea.

86. Convergencia continental-continental
Astenosfera
Fusión
parcial
Fosa
Tras la subducción del tramo oceánico, se puede producir el encuentro de dos
continentes. Se produciría entonces una colisión y el cabalgamiento de un continente
sobre otro.
Este tipo de convergencia ha originado
cordilleras como el Himalaya o los
Alpes.
Litosfera
Corteza continental Subducción
Sedimento
SUBDUCCIÓN DEL TRAMO OCEÁNICO
COLISIÓN
CONTINENTAL
Himalayas
Astenosfera
India
Meseta
del Tibet

87. Choque de masas continentales
Cuando la subducción
consume la litosfera que
separa dos continentes estos
chocan y generan una
cadena montañosa
intracontinental.
Himalaya- Everest

88. PLACAS DESLIZÁNDOSEDESLIZÁNDOSE
a) Contacto
de
Macroplacas
b) Contacto
de
Microplacas
VÍDEOVÍDEO
FALLA DE SAN ANDRÉSFALLA DE SAN ANDRÉS

89. Los bordes pasivos
En ellos no se destruye ni se crea nueva litosfera
Son fallas en las
que hay un
desplazamiento
lateral de la litosfera
Son las fallas transformantes de las
dorsales y otras como la gran Falla de
San Andrés
Un desgarrón de casi
1.000 km
La falla de San Andrés,
en California, marca la
frontera donde
convergen la placa
tectónica del Pacífico y
parte de la
norteamericana. En los
alrededores de la falla,
que se extiende a lo
largo de 970 km, se
produce gran actividad
sísmica.

90. Placas que se deslizan
Las dorsales se
desgajan y fragmentos
gigantescos de las
mismas se desplazan.
Esquema del relieve
oceánico

91. PASIVOS O DE FALLAS DE
TRANSFORMACIÓN
Las dos placas se deslizan lateralmente produciendo sacudidas que dan lugar a
elevada sismicidad
http://www.bioygeo.info/Animaciones/PlateMotion.swf

92. Fallas transformantes
Las fallas transformantes se producen por el deslizamiento lateral de una placa con
respecto a la otra. No se crea ni se destruye litosfera; se les denomina bordes
conservativos.
Dorsal
Dorsal
Falla transformante
No hay vulcanismo
asociado, sin
embargo, los
terremotos son
frecuentes.

93. http://entenderlaciencia.blogspot.com.es/2010/12/la-tectonica-de-placas-ii-los-fenomenos.html

94. Características asociadas a cada tipo de margen
DIVERGENTE CONVERGENTE TRANSFORMANTE
MOVIMIENTO EXTENSIÓN SUBDUCCIÓN
DESPLAZAMIENTO
LATERAL
EFECTO
CONSTRUCTIVO
(se crea litosfera)
DESTRUCTIVO
(se destruye litosfera)
CONSERVATIVO
(ni se destruye ni se
crea litosfera)
TOPOGRAFÍA DORSAL / RIFT
FOSA y/o
CORDILLERAS DE
PLEGAMIENTO
POCO
DESTACABLE
VULCANISMO SÍ (basaltos) SÍ (andesitas) NO
SISMICIDAD SÍ (de foco
somero)
SÍ (de foco somero,
intermedio y
profundo)
SÍ (de foco somero)

95. PLACA
SURAMERICANA
PLACA
NORTEAMERICANA
PLACA
EUROASIÁTICA
PLACA
AFRICANA
PLACA
ANTÁRTICA
PLACA
INDOAUSTRALIANA
PLACA PACÍFICA
PLACA
PACÍFICA
DIVISIÓN EN PLACAS DE LA LITOSFERA
recursos.cnice.mec.es/.../contenidos4.htm

97. La litosfera esta rota en
las placas litosféricas
Son de material rígido
y se desplazan sobre el
manto
Recubren las superficie
terrestre formando un
gigantesco puzzle

99. Veamos las placas más importantes y
los contactos más significativos
¿Reconoces algún lugar asociado a los círculos donde
aparezcan cordilleras, volcanes o terremotos?

101. Mapa del FONDO OCEÁNICO

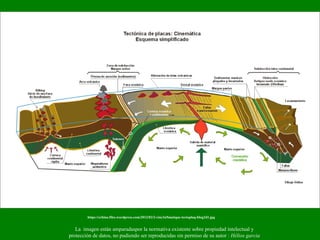

102. https://echino.files.wordpress.com/2012/03/2-cinc3a9matique-tectoplaq-blog2d1.jpg
La imagen están amparadaspor la normativa existente sobre propiedad intelectual y
protección de datos, no pudiendo ser reproducidas sin permiso de su autor : Hélios garcia

103. Formación de las cordilleras
 El proceso por el que se originan las cordilleras
recibe el nombre de orogénesis.
 Orógeno: es el término que se utiliza para
denominar a las cordilleras en formación o ya
formadas.
 En función de los tipos de márgenes de placas se
distinguen 3 grupos de orógenos:
– tipo andino.
– arco insular .
– tipo alpino.

104. ORÓGENOS DE TIPO ANDINO
• Se localizan donde la litosfera oceánica subduce bajo la
litosfera continental.
• El fuerte acoplamiento entre las dos placas dificulta la
subducción de los sedimentos transportados por la placa
oceánica y se acumulan originando el complejo subductivo.
• El calor generado por la fricción (junto con el agua) favorecerá
la fusión de las rocas. El magma asciende.
• Una parte alcanza la superficie y origina erupciones
volcánicas. El resto queda en el interior de la corteza.

106. ORÓGENOS DE ARCO INSULAR
• Se localizan donde la litosfera oceánica subduce de manera
espontánea bajo la litosfera oceánica.
• Se encuentran parcialmente sumergidos. El débil
acoplamiento permite la subducción de los sedimentos
oceánicos que no se apilarán dificultando el desarrollo del
complejo subductivo.
• La intensa actividad volcánica origina el arco de islas.
• Entre el arco de islas y el continente queda la cuenca
marginal.

108. ORÓGENOS DE TIPO ALPINO
• Se originan en los lugares que hay convergencia de litosferas
continentales que termina provocando la colisión de dos
continentes.
• El orógeno de colisión es similar al de borde continental: la
litosfera oceánica subduce bajo el borde de un continente. La
placa que subduce posee un tramo oceánico y otro
continental. A medida que avanza la subducción se aproximan
los dos continentes.
• Tras la colisión se produce la incrustación y cabalgamiento de
un continente sobre otro.

110. ¿ POR QUÉ SE ELEVAN LAS CORDILLERAS?
 Las cordilleras se caracterizan por su magmatismo y porque
son relieves elevados que pueden alcanzar varios miles de
metros sobre el nivel del mar.
 La tectónica de placas, es una compleja maquinaria que
traslada materiales de unos sitios a otros, los retira, los
acumula o los apila.
 Que estos materiales alcancen mayor o menor altitud en una
zona dependerá de su densidad y su grosor. Es una cuestión
isostática.

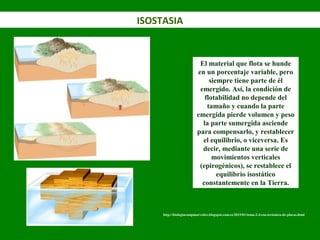

111. ISOSTASIA
El material que flota se hunde
en un porcentaje variable, pero
siempre tiene parte de él
emergido. Así, la condición de
flotabilidad no depende del
tamaño y cuando la parte
emergida pierde volumen y peso
la parte sumergida asciende
para compensarlo, y restablecer
el equilibrio, o viceversa. Es
decir, mediante una serie de
movimientos verticales
(epirogénicos), se restablece el
equilibrio isostático
constantemente en la Tierra.
http://biologiacampmorvedre.blogspot.com.es/2015/01/tema-2-4-eso-tectonica-de-placas.html

112. Isostasia
C
B
La isostasia es el mecanismo de ajuste que permite explicar los movimientos
verticales de la corteza.
ElevaciónSubsidencia
Depósitos
A
La recuperación se distribuye regionalmente
por lo que no se producen grandes saltos
laterales.
C
La erosión retira materiales de las zonas más
altas, activándose la recuperación isostática
que elevará la base de la cordillera.
B
Corteza
continental
Cordillera
Corteza
oceánica
Erosión
A En las cordilleras la corteza es más profunda.

114. En la actualidad, tres tipos de tecnologías permiten
realizar mediciones extremadamente precisas:
Aparato Qué utiliza Cómo Eficacia
La interferometría Radiotelescopios
Recogen señales de radio
emitidas por quásares.
Cualquier cambio de posición
implica un desfase de la
recepción de éstas ondas
Detecta
movimientos de
hasta 2 mm. año
El GPS (Global
Positionning
System)
24 satélites que
giran alrededor de la
tierra a 2000m.
Emiten señales
radioelectrónicas que son
recogidas por receptores en
la superficie terrestre.
Permite, trazar
un itinerario y
llegar al lugar de
destino y medir
distancias con
precisión
El sistema SLR
(Satellite laser
ranging system)
Rayos láser y
satélites puestos en
órbita alrededor de
la tierra.
Desde una estación se emite
un rayo láser que es reflejado
por un satélite y es recibido
en otra estación situada en
una placa diferente.
Cualquier
movimiento es
detectado.

115. FENÓMENOS ÍGNEOS, SEDIMENTARIOS, METAMÓRFICOS
E HIDROTERMALES EN RELACIÓN CON LA TECTÓNICA DE
PLACAS.

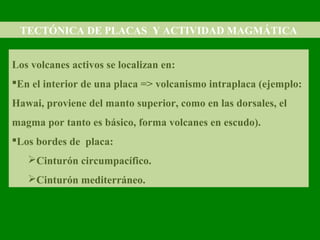

116. TECTÓNICA DE PLACAS Y ACTIVIDAD MAGMÁTICA
Los volcanes activos se localizan en:
En el interior de una placa => volcanismo intraplaca (ejemplo:
Hawai, proviene del manto superior, como en las dorsales, el
magma por tanto es básico, forma volcanes en escudo).
Los bordes de placa:
Cinturón circumpacífico.
Cinturón mediterráneo.

117. http://almez.pntic.mec.es/~jrem0000/dpbg/2bch-ctma/tema7/hotspot.swf
Puntos calientes (hotspot)

118. Presencia de punto caliente
http://www.juntadeandalucia.es/averroes/manuales/tectonica_animada/tect_swf_files/55%5B1%5D.swf
http://www.juntadeandalucia.es/averroes/manuales/tectonica_a
Los puntos calientes son zonas de la litosfera situadas justo
encima de una pluma térmica, material caliente que asciende
desde la base del manto inferior, y que permanece fija sobre el manto
La litosfera se abomba
sobre un punto caliente
La litosfera se abomba
sobre un punto caliente
Si la litosfera es delgada, como
la oceánica, el abombamiento
puede elevarse sobre el nivel del
mar originando una isla volcánica
Si la litosfera es delgada, como
la oceánica, el abombamiento
puede elevarse sobre el nivel del
mar originando una isla volcánica
Si la litosfera oceánica se desplaza
sobre un punto caliente fijo en el
manto, origina un reguero de islas
volcánicas intraplaca
Si la litosfera oceánica se desplaza
sobre un punto caliente fijo en el
manto, origina un reguero de islas
volcánicas intraplaca

119. Presencia de fracturas o puntos débiles en la litosfera
Hipótesis sobre la formación de las islas Canarias
Se ha descartado la
presencia de un punto
caliente
Es probable que surgieran por
acumulación de materiales
volcánicos que emergen de
fracturas en la propia placa
africana, que se producen por
las tensiones resultantes de la
apertura del océano Atlántico

120. Los magmas en su ascenso experimentan una evolución y rara vez alcanzan la superficie como magmas primarios. En este cas
distinguimos:
Magma toleítico. Se genera en las dorsales oceánicas a poca profundidad (entre 15 y 30 km de profundidad) como
consecuencia de la fusión parcial de las peridotitas del manto. El magma llega a las capas superficiales rápidamente, por lo
que no hay tiempo para su evolución o diferenciación. Forma basaltos toleíticos y gabros. El porcentaje en sílice (SiO2) en
este tipo de magma es del 50%.
Magma Alcalino. Es un magma rico en metales alcalinos, especialmente sodio y potasio que se genera a partir de la fusión
parcial de peridotitas en zonas profundas. Suele aparecer en ambientes de rift continental y puntos calientes a una
profundidad de entre 30 y 70 Km. El ascenso de los magmas desde la profundidad en la que se generan proporciona el tiempo
necesario para que se produzca su diferenciación. Origina basaltos alcalinos, traquitas, riolitas entre otras rocas. Su porcentaje
en sílice es menor del 45%.
Magma Calcoalcalino. Se forma por fusión a gran profundidad (100 a 150 km) de la corteza oceánica subducida. Son
magmas que no ascienden a la superficie por regla general debido a la profundidad en la que se forman, existiendo bastante
tiempo para su diferenciación. Este magma origina andesitas, riolitas, dioritas y granitos. Su composición en sílice es del
60%.
http://e-
ducativa.catedu.es/44700165/aula/archivos/repositorio/750/984/html/11_clasificacin_y_tipos_de_ma
gmas.html

122. Actividad magmática en bordes de placas divergentes
Las rocas profundas de la Tierra están calientes pero
sólidas porque su temperatura de fusión se eleva con
el aumento de presión.
Debajo de las dorsales la temperatura de fusión se
supera, al menos en parte, porque la presión
disminuye. Es decir, la separación de las placas en
las dorsales provoca un descenso de la presión en las
rocas profundas ya calientes, iniciándose la fusión.
Además el agua disminuye la temperatura de fusión
debajo de las dorsales, porque el agua facilita la
energía térmica para romper los enlaces químicos de
los minerales.
El magma formado es BÁSICO (SE ORIGINA A
PARTIR DE UNA ROCA ULTRABÁSICA)=> ESTE
MAGMA ORIGINA LA PARTE INFERIOR DE LA
CORTEZA OCEÁNICA (GABRO ) Y EL RESTO
FLUYE ENCIMA ORIGINANDO COLADAS DE
LAVA SUBMARINA (LAVAS
ALMOHADILLADAS DE BASALTO) QUE
CONSTITUYEN LA PARTE SUPERIOR DE LA
CORTEZA OCEÁNICA.
La lava es muy fluida, por lo que los gases se escapan
fácilmente.
Ejemplos: La dorsal atlántica, y particularmente
Islandia que es donde se eleva por encima del nivel
del mar.
http://rincones.educarex.es/byg/index.php/2-bachillerato/ciencias-de-la-tierra/752-1-
bachillerato/biologia-y-geologia-1-bachillerato/los-procesos-geologicos-y-petrogeneticos

123. http://biologiacampmorvedre.blogspot.com.es/2015/01/tema-2-4-eso-tectonica-de-placas.html

124. Actividad magmática en bordes de placas convergentes
Los grandes volcanes de los
cinturones circumpacífico y
mediterráneo son volcanes
compuestos, situados cerca de los
bordes de placa convergentes.
Formados por coladas de lava y
materiales piroclásticos de
composición intermedia (53-65%
de sílece) o félsica ( >65% sílice) .
Los félsicos forman domos de
lava , lo que explica las erupciones
explosivas de los bordes
convergentes. Ejemplo => monte
Vesubio en Italia

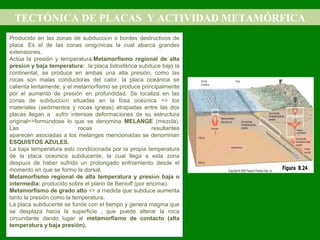

125. TECTÓNICA DE PLACAS Y ACTIVIDAD METAMÓRFICA
Producido en las zonas de subducción o bordes destructivos de
placa. Es el de las zonas orogénicas la cual abarca grandes
extensiones.
Actúa la presión y temperatura.Metamorfismo regional de alta
presión y baja temperatura: la placa listosférica subduce bajo la
continental, se produce en ambas una alta presión, como las
rocas son malas conductoras del calor, la placa oceánica se
calienta lentamente, y el metamorfismo se produce principalmente
por el aumento de presión en profundidad. Se localiza en las
zonas de subducción situadas en la fosa oceánica => los
materiales (sedimentos y rocas igneas) atrapadas entre las dos
placas llegan a sufrir intensas deformaciones de su estructura
original=>formándose lo que se denomina MELANGE (mezcla).
Las rocas resultantes
aparecen asociadas a los melanges mencionadas se denominan
ESQUISTOS AZULES.
La baja temperatura está condicionada por la propia temperatura
de la placa oceánica subducente, la cual llega a esta zona
después de haber sufrido un prolongado enfriamiento desde el
momento en que se formo la dorsal.
Metamorfismo regional de alta temperatura y presión baja o
intermedia: producido sobre el plano de Benioff (por encima).
Metamorfismo de grado alto => a medida que subduce aumenta
tanto la presión como la temperatura.
La placa subducente se funde con el tiempo y genera magma que
se desplaza hacia la superficie , que puede alterar la roca
circundante dando lugar al metamorfismo de contacto (alta
temperatura y baja presión).
Producido en las zonas de subducción o bordes destructivos de
placa. Es el de las zonas orogénicas la cual abarca grandes
extensiones.
Actúa la presión y temperatura.Metamorfismo regional de alta
presión y baja temperatura: la placa listosférica subduce bajo la
continental, se produce en ambas una alta presión, como las
rocas son malas conductoras del calor, la placa oceánica se
calienta lentamente, y el metamorfismo se produce principalmente
por el aumento de presión en profundidad. Se localiza en las
zonas de subducción situadas en la fosa oceánica => los
materiales (sedimentos y rocas igneas) atrapadas entre las dos
placas llegan a sufrir intensas deformaciones de su estructura
original=>formándose lo que se denomina MELANGE (mezcla).
Las rocas resultantes
aparecen asociadas a los melanges mencionadas se denominan
ESQUISTOS AZULES.
La baja temperatura está condicionada por la propia temperatura
de la placa oceánica subducente, la cual llega a esta zona
después de haber sufrido un prolongado enfriamiento desde el
momento en que se formo la dorsal.
Metamorfismo regional de alta temperatura y presión baja o
intermedia: producido sobre el plano de Benioff (por encima).
Metamorfismo de grado alto => a medida que subduce aumenta
tanto la presión como la temperatura.
La placa subducente se funde con el tiempo y genera magma que
se desplaza hacia la superficie , que puede alterar la roca
circundante dando lugar al metamorfismo de contacto (alta
temperatura y baja presión).

126. https://sites.google.com/site/blocdeisai/home/1-bachillerato/biologia-y-geologia/libro-digital/unidad-
02-los-procesos-geologicos-y-petrogeneticos

127. TECTÓNICA DE PLACAS Y ACTIVIDAD SEDIMENTARIA

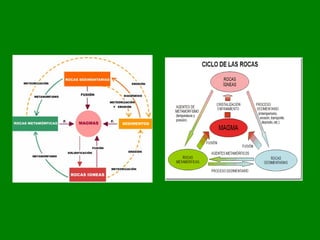

128. Procesos Geológicos. Ciclo de las Rocas. Ciclo
litológico (petrología)
ROCAS SEDIMENTARIAS
SUBDUCCIÓN
ROCAS METAMÓRFICAS
MAGMAMAGMA
ROCAS IGNEAS
PLUTÓNICAS
VOLCÁNICAS

130. https://echino.files.wordpress.com/2012/03/2-cinc3a9matique-tectoplaq-blog2d1.jpg
La imagen está amparada por la normativa existente sobre propiedad intelectual y protección de datos, no pudiendo ser
reproducidas sin permiso de su autor : Hélios garcía

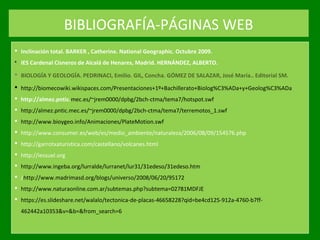

131. BIBLIOGRAFÍA-PÁGINAS WEB
 Inclinación total. BARKER , Catherine. National Geographic. Octubre 2009.
 IES Cardenal Cisneros de Alcalá de Henares, Madrid. HERNÁNDEZ, ALBERTO.
 BIOLOGÍA Y GEOLOGÍA. PEDRINACI, Emilio. GIL, Concha. GÓMEZ DE SALAZAR, José María.. Editorial SM.
 http://biomecowiki.wikispaces.com/Presentaciones+1º+Bachillerato+Biolog%C3%ADa+y+Geolog%C3%ADa
 http://almez.pntic.mec.es/~jrem0000/dpbg/2bch-ctma/tema7/hotspot.swf
 http://almez.pntic.mec.es/~jrem0000/dpbg/2bch-ctma/tema7/terremotos_1.swf
 http://www.bioygeo.info/Animaciones/PlateMotion.swf
 http://www.consumer.es/web/es/medio_ambiente/naturaleza/2006/08/09/154576.php
 http://garrotxaturistica.com/castellano/volcanes.html
 http://iessuel.org
 http://www.ingeba.org/lurralde/lurranet/lur31/31edeso/31edeso.htm
 /http://www.madrimasd.org/blogs/universo/2008/06/20/95172
 http://www.naturaonline.com.ar/subtemas.php?subtema=02781MDFJE
 https://es.slideshare.net/walalo/tectonica-de-placas-46658228?qid=be4cd125-912a-4760-b7ff-
462442a10353&v=&b=&from_search=6
