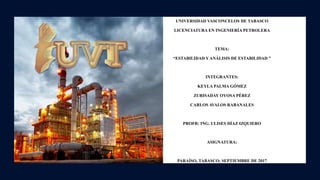

2. UNIVERSIDAD VASCONCELOS DE TABASCO
LICENCIATURA EN INGENIERÍA PETROLERA
TEMA:
“ESTABILIDAD Y ANÁLISIS DE ESTABILIDAD ”
INTEGRANTES:
KEYLA PALMA GÓMEZ
ZURISADAY OYOSA PÉREZ
CARLOS AVALOS RABANALES
PROFR: ING. ULISES DÍAZ IZQUIERO
ASIGNATURA:
PARAÍSO, TABASCO; SEPTIEMBRE DE 2017

3. septiembre 13, 2017
¿QUÉ ES UN
DIAGRAMA DE
FASES ?

4. septiembre 13, 2017

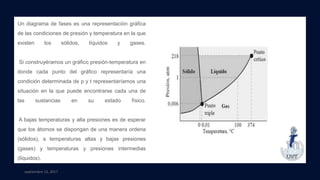

Un diagrama de fases es una representación gráfica
de las condiciones de presión y temperatura en la que
existen los sólidos, líquidos y gases.
Si construyéramos un gráfico presión-temperatura en
donde cada punto del gráfico representaría una
condición determinada de p y t representaríamos una
situación en la que puede encontrarse cada una de
las sustancias en su estado físico.
A bajas temperaturas y alta presiones es de esperar
que los átomos se dispongan de una manera ordena
(sólidos), a temperaturas altas y bajas presiones
(gases) y temperaturas y presiones intermedias
(líquidos).

5. septiembre 13, 2017
Para los hidrocarburos se han clasificado los
yacimientos de acuerdo a un diagrama de
fases (Composición).
Los yacimientos suelen clasificarse por las
condiciones de temperatura y presión
iníciales respecto a la región gas-petróleo
(dos fases), en estos diagramas se
relacionan temperatura y presión.

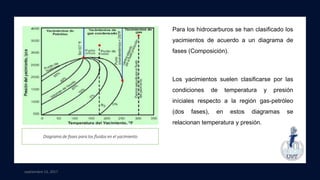

Diagrama de fases para los fluidos en el yacimiento

6. septiembre 13, 2017
• Punto de Burbujeo (Pb): es la presión mínima en la cual
estando en fase liquida se forma la primera burbuja de
gas.
• Punto de rocío (Pr): es la presión mínima en la cual
estando en fase gaseosa se forma la primera gota de
líquido.
• Curva de Burbujeo: son los puntos de fase liquida en los
cuales aparece la primera burbuja de gas.
• Curva de rocío: son los puntos en la fase gaseosa en
los cuales aparece la primera gota de líquido.
• Punto cricondembárico (Pcdb): es la presión máxima en
la cual coexiste gas y líquido
• Punto Cridondentérmico (Tcdet): máxima temperatura
en la cual coexiste la fase líquida y gaseosa.

7. septiembre 13, 2017

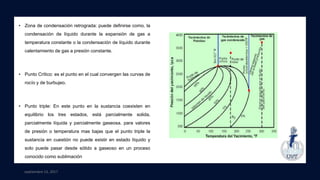

• Zona de condensación retrograda: puede definirse como, la
condensación de líquido durante la expansión de gas a
temperatura constante o la condensación de líquido durante
calentamiento de gas a presión constante.
• Punto Crítico: es el punto en el cual convergen las curvas de
rocío y de burbujeo.
• Punto triple: En este punto en la sustancia coexisten en
equilibrio los tres estados, está parcialmente solida,
parcialmente líquida y parcialmente gaseosa. para valores
de presión o temperatura mas bajas que el punto triple la
sustancia en cuestión no puede existir en estado líquido y
solo puede pasar desde sólido a gaseoso en un proceso
conocido como sublimación

8. septiembre 13, 2017

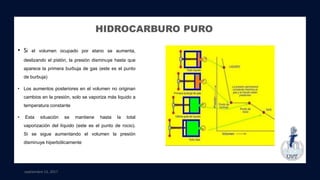

HIDROCARBURO PURO
• Si el volumen ocupado por etano se aumenta,
deslizando el pistón, la presión disminuye hasta que
aparece la primera burbuja de gas (este es el punto
de burbuja)
• Los aumentos posteriores en el volumen no originan
cambios en la presión, solo se vaporiza más liquido a
temperatura constante
• Esta situación se mantiene hasta la total
vaporización del líquido (este es el punto de rocio).
Si se sigue aumentando el volumen la presión
disminuye hiperbólicamente

9. septiembre 13, 2017

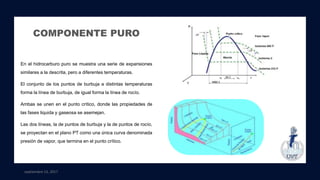

COMPONENTE PURO
En el hidrocarburo puro se muestra una serie de expansiones
similares a la descrita, pero a diferentes temperaturas.
El conjunto de los puntos de burbuja a distintas temperaturas
forma la línea de burbuja, de igual forma la línea de rocío.
Ambas se unen en el punto crítico, donde las propiedades de
las fases liquida y gaseosa se asemejan.
Las dos líneas, la de puntos de burbuja y la de puntos de rocío,
se proyectan en el plano PT como una única curva denominada
presión de vapor, que termina en el punto crítico.

10. septiembre 13, 2017

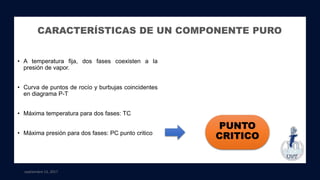

CARACTERÍSTICAS DE UN COMPONENTE PURO
• A temperatura fija, dos fases coexisten a la
presión de vapor.
• Curva de puntos de rocío y burbujas coincidentes
en diagrama P-T
• Máxima temperatura para dos fases: TC
• Máxima presión para dos fases: PC punto critico
PUNTO
CRITICO

11. septiembre 13, 2017

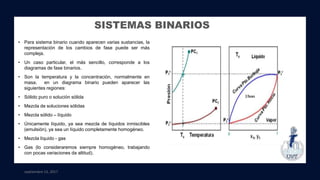

SISTEMAS BINARIOS
• Para sistema binario cuando aparecen varias sustancias, la
representación de los cambios de fase puede ser más
compleja.
• Un caso particular, el más sencillo, corresponde a los
diagramas de fase binarios.
• Son la temperatura y la concentración, normalmente en
masa. en un diagrama binario pueden aparecer las
siguientes regiones:
• Sólido puro o solución sólida
• Mezcla de soluciones sólidas
• Mezcla sólido – líquido
• Únicamente líquido, ya sea mezcla de líquidos inmiscibles
(emulsión), ya sea un líquido completamente homogéneo.
• Mezcla líquido - gas
• Gas (lo consideraremos siempre homogéneo, trabajando
con pocas variaciones da altitud).

12. septiembre 13, 2017

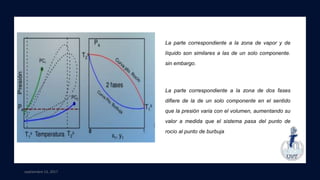

La parte correspondiente a la zona de vapor y de
líquido son similares a las de un solo componente.
sin embargo.
La parte correspondiente a la zona de dos fases
difiere de la de un solo componente en el sentido
que la presión varia con el volumen, aumentando su
valor a medida que el sistema pasa del punto de
rocío al punto de burbuja

13. septiembre 13, 2017
La composición del líquido y del vapor varía
continuamente al pasar el sistema a través de la
región de dos fases.
En el punto de rocío, la composición del vapor es
prácticamente la composición del sistema, solo
que existe una cantidad infinitesimal de líquido,
rico en el volátil a medida que se condensa más
líquido, su composición cambia aumentando el
componente más volátil (y por consiguiente
aumentando la presión de vapor) hasta que la
composición del líquido es igual a la del sistema
en el punto de burbuja.

14. septiembre 13, 2017

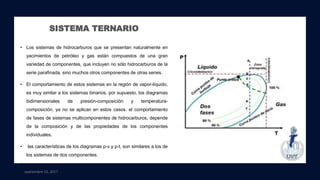

• Los sistemas de hidrocarburos que se presentan naturalmente en
yacimientos de petróleo y gas están compuestos de una gran
variedad de componentes, que incluyen no sólo hidrocarburos de la
serie parafinada, sino muchos otros componentes de otras series.
• El comportamiento de estos sistemas en la región de vapor-líquido,
es muy similar a los sistemas binarios. por supuesto, los diagramas
bidimensionales de presión-composición y temperatura-
composición, ya no se aplican en estos casos. el comportamiento
de fases de sistemas multicomponentes de hidrocarburos, depende
de la composición y de las propiedades de los componentes
individuales.
• las características de los diagramas p-v y p-t, son similares a los de
los sistemas de dos componentes.
SISTEMA TERNARIO

15. septiembre 13, 2017

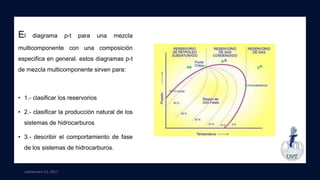

El diagrama p-t para una mezcla
multicomponente con una composición
especifica en general. estos diagramas p-t
de mezcla multicomponente sirven para:
• 1.- clasificar los reservorios
• 2.- clasificar la producción natural de los
sistemas de hidrocarburos
• 3.- describir el comportamiento de fase
de los sistemas de hidrocarburos.

16. septiembre 13, 2017

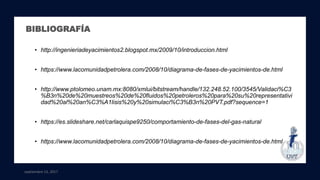

• http://ingenieriadeyacimientos2.blogspot.mx/2009/10/introduccion.html
• https://www.lacomunidadpetrolera.com/2008/10/diagrama-de-fases-de-yacimientos-de.html
• http://www.ptolomeo.unam.mx:8080/xmlui/bitstream/handle/132.248.52.100/3545/Validaci%C3
%B3n%20de%20muestreos%20de%20fluidos%20petroleros%20para%20su%20representativi
dad%20al%20an%C3%A1lisis%20y%20simulaci%C3%B3n%20PVT.pdf?sequence=1
• https://es.slideshare.net/carlaquispe9250/comportamiento-de-fases-del-gas-natural
• https://www.lacomunidadpetrolera.com/2008/10/diagrama-de-fases-de-yacimientos-de.html
