Este documento describe el uso de un teodolito electrónico para medir los ángulos horizontales de un polígono de siete lados irregular. Explica los objetivos, materiales, procedimientos y resultados de la medición. Se reconoció el teodolito electrónico, se midieron los ángulos del polígono y se aprendió a manejar el instrumento. Los resultados mostraron errores menores a 0,2 grados en la medición de ángulos.

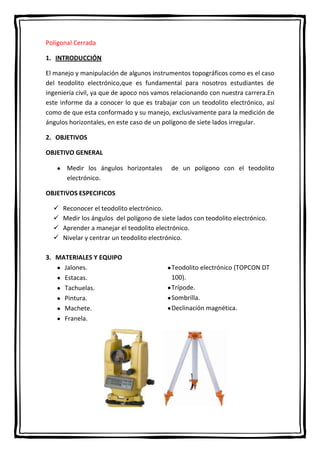

1. Poligonal Cerrada
1. INTRODUCCIÓN
El manejo y manipulación de algunos instrumentos topográficos como es el caso
del teodolito electrónico,que es fundamental para nosotros estudiantes de
ingeniería civil, ya que de apoco nos vamos relacionando con nuestra carrera.En
este informe da a conocer lo que es trabajar con un teodolito electrónico, así
como de que esta conformado y su manejo, exclusivamente para la medición de
ángulos horizontales, en este caso de un polígono de siete lados irregular.
2. OBJETIVOS
OBJETIVO GENERAL
Medir los ángulos horizontales de un polígono con el teodolito
electrónico.
OBJETIVOS ESPECIFICOS
 Reconocer el teodolito electrónico.
 Medir los ángulos del polígono de siete lados con teodolito electrónico.
 Aprender a manejar el teodolito electrónico.
 Nivelar y centrar un teodolito electrónico.
3. MATERIALES Y EQUIPO
Jalones.
Estacas.
Tachuelas.
Pintura.
Machete.
Franela.
Teodolito electrónico (TOPCON DT
100).
Trípode.
Sombrilla.
Declinación magnética.

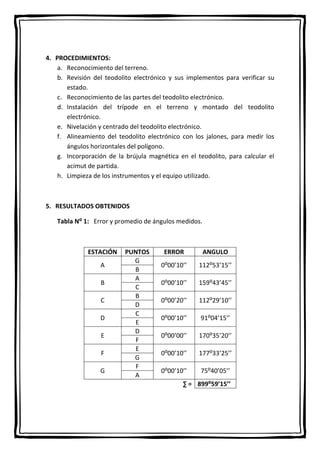

2. 4. PROCEDIMIENTOS:
a. Reconocimiento del terreno.
b. Revisión del teodolito electrónico y sus implementos para verificar su
estado.
c. Reconocimiento de las partes del teodolito electrónico.
d. Instalación del trípode en el terreno y montado del teodolito
electrónico.
e. Nivelación y centrado del teodolito electrónico.
f. Alineamiento del teodolito electrónico con los jalones, para medir los
ángulos horizontales del polígono.
g. Incorporación de la brújula magnética en el teodolito, para calcular el
acimut de partida.
h. Limpieza de los instrumentos y el equipo utilizado.
5. RESULTADOS OBTENIDOS
Tabla N⁰ 1: Error y promedio de ángulos medidos.
ESTACIÓN PUNTOS ERROR ANGULO
A
G
0⁰00’10’’ 112⁰53’15’’
B
B
A
0⁰00’10’’ 159⁰43’45’’
C
C
B
0⁰00’20’’ 112⁰29’10’’
D
D
C
0⁰00’10’’ 91⁰04’15’’
E
E
D
0⁰00’00’’ 170⁰35’20’’
F
F
E
0⁰00’10’’ 177⁰33’25’’
G
G
F
0⁰00’10’’ 75⁰40’05’’
A
∑ = 899⁰59’15’’

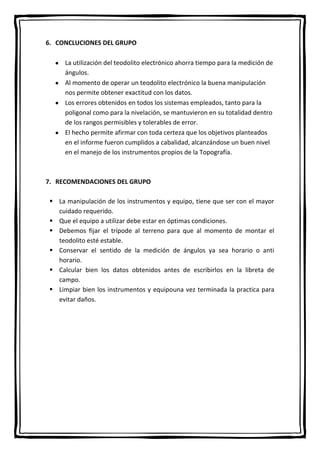

3. 6. CONCLUCIONES DEL GRUPO
La utilización del teodolito electrónico ahorra tiempo para la medición de
ángulos.
Al momento de operar un teodolito electrónico la buena manipulación
nos permite obtener exactitud con los datos.
Los errores obtenidos en todos los sistemas empleados, tanto para la
poligonal como para la nivelación, se mantuvieron en su totalidad dentro
de los rangos permisibles y tolerables de error.
El hecho permite afirmar con toda certeza que los objetivos planteados
en el informe fueron cumplidos a cabalidad, alcanzándose un buen nivel
en el manejo de los instrumentos propios de la Topografía.
7. RECOMENDACIONES DEL GRUPO
 La manipulación de los instrumentos y equipo, tiene que ser con el mayor
cuidado requerido.
 Que el equipo a utilizar debe estar en óptimas condiciones.
 Debemos fijar el trípode al terreno para que al momento de montar el
teodolito esté estable.
 Conservar el sentido de la medición de ángulos ya sea horario o anti
horario.
 Calcular bien los datos obtenidos antes de escribirlos en la libreta de
campo.
 Limpiar bien los instrumentos y equipouna vez terminada la practica para
evitar daños.
