El documento resume los conceptos básicos de las estructuras, incluyendo su definición, tipos, fuerzas y cargas que soportan, y esfuerzos. Explica que las estructuras son conjuntos de elementos unidos que soportan pesos y cargas, y que existen estructuras naturales y artificiales. Detalla los tipos de fuerzas y cargas, como las fijas y variables, y los esfuerzos de tracción, compresión, flexión y torsión. Finalmente, describe diferentes tipos de estructuras según su uso, como entramadas y tri

2. PREGUNTAS 1) ¿Qué es una estructura? 2) ¿Para qué sirven las estructuras? 3) ¿Cuáles son los 2 tipos de estructuras que existen según su origen, Menciona 2 ejemplos de cada tipo? 4) ¿Qué es una fuerza? 5) ¿ Qué le ocurre a un objeto cuando se le aplica una fuerza? 6) ¿Qué es una carga? 7) ¿Qué tipos de cargas tienen las estructuras? 8) ¿Menciona 2 ejemplos de cargas fijas y 2 ejemplos de cargas variables que podemos encontrar en un puente colgante? 9) ¿Cuál son las 4 condiciones que debe cumplir una estructuras y como se consiguen?. 10) ¿Qué es esfuerzo? 11) ¿Cuáles son los esfuerzos que soportan los elementos de una estructura? 12)¿Describe cuáles son los tipos de estructuras según su utilidad o situación, da ejemplo de cada tipo.

3. Conjunto de elementos unidos entre si, capaces de aguantar pesos y cargas sin romperse y sin a penas deformarse. Soportar Peso: Salvar distancias: Proteger objetos: Nos sirven

4. Basta con mirar a nuestro alrededor para encontrarnos todo tipo de estructuras. Algunas de ellas son creadas por la naturaleza y por tanto las denominamos estructuras naturales . El esqueleto de un ser vertebrado, las formaciones pétreas, el caparazón de un animal o la estructura de un árbol son algunos ejemplos de este tipo de estructura. Otras han sido diseñadas y construidas por el hombre para satisfacer sus necesidades a lo largo de su evolución, las llamaremos estructuras artificiales . Los ejemplos más usuales de este tipo de estructuras son los puentes y edificios, pero las podemos encontrar en la mayoría de los objetos realizados por el hombre. TIPOS DE ESTRUCTURAS SEGÚN SU ORIGEN

5. FUERZA : TODO AQUELLO CAPAZ DE DEFORMAR UN CUERPO (EFECTO ESTÁTICO) O DE MODIFICAR SU ESTADO DE REPOSO O DE MOVIMIENTO (EFECTO DINÁMICO). LAS FUERZAS QUE ACTÚAN SOBRE UNA ESTRUCTURA SE LLAMAN CARGAS. Cargas Cargas fijas Cargas Variables Las que no varían sobre la estructura. Siempre tienen el mismo valor. Ejemplo el propio peso de la estructura y el de los cuerpos que siempre están en la estructura. Las que pueden variar sobre la estructura con el paso del tiempo. Ejemplo: la fuerza del aire, el peso de la gente, la nieve, etc . ¿ QUE CARGAS SON FIJAS Y VARIABLES EN EL DEPÓSITO DE LA FIGURA ?

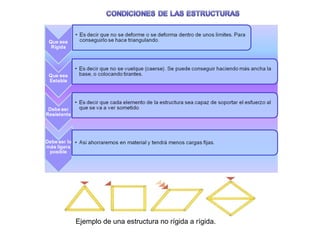

6. Ejemplo de una estructura no rígida a rígida.

7. Esfuerzos Es la fuerza interna que sufre un cuerpo sometido a una o varias fuerzas externas. Cuando te estiras un dedo de la mano notas una tensión en el mismo que te causa cierta molestia. Pues bien, los elementos de una estructura también sufren tensiones internas porque soportan fuerzas internas que no somos capaces de ver pero que están ahí. A estas tensiones internas se les llaman esfuerzos. Esfuerzo de tracción: un elemento de una estructura está sometido al esfuerzo de tracción cuando sobre él actúan fuerzas que tienden a estirarlo. Ej: el cable de una grúa sufre este esfuerzo. Tipos de Esfuerzos Esfuerzo de compresión : un elemento de una estructura está sometido al esfuerzo de compresión cuando sobre él actúan fuerzas que tienden a aplastarlo o contraerlo. Las fuerzas actúan hacia el interior del objeto. Ejemplo: las patas de una silla sufren compresión. Esfuerzo de Flexión: un elemento de una estructura está sometido al esfuerzo de flexión cuando sobre él actúan fuerzas que tienden a doblarlo. Ejemplo: la tabla de una mesa con muchos libros sufre flexión. Esfuerzo de torsión : Un elemento de una estructura está sometido al esfuerzo de torsión cuando sobre él actúan fuerzas que tienden a retorcerlo. Ejemplo una llave girando en una cerradura sufre torsión. Esfuerzo de Cortadura: un elemento de una estructura está sometido al esfuerzo de cortadura cuando sobre él actúan fuerzas que tienden a cortarlo o desgarrarlo. Ejemplo: la zona de un trampolín de piscina unida a la torre TRACCIÓN FLEXIÓN TORSION COMPRESION CORTADURA

10. AREATECNOLOGIA.COM TIPOS DE ESTRCTURAS SEGÚN SU UTILIDAD O SITUACION

12. Estructuras entramadas: son las estructuras que se utilizan en nuestros edificios de hoy en día. Están constituidas por barras de hormigón armado (hormigón con varillas de acero en su interior) o acero unidas entre si de manera rígida. Construcción de un pilar de hormigón armado

13. Estructuras trianguladas: Están formadas por barras unidas entre sí en forma de triángulo. Ejemplo: una grúa de construcción.

16. FIN
