1) Los xenolítos son fragmentos de roca de caja que quedan atrapados en el magma sin fundirse completamente y luego quedan como testigos del proceso intrusivo en la roca cristalizada. 2) Los esquialitos son inclusiones que quedan como vestigios en una roca cristalina, diferenciándose de los xenolítos al no ser bloques desprendidos de la roca techo. 3) Los documentos describen diferentes tipos de diques basados en su composición, textura y distribución, incluyendo diques diabás

1. •Reciben el nombre de
xenolítos los fragmentos
de la roca de caja (roca
que se aloja el magma)
que son incorporados al
magma sin fundirse
totalmente, y que luego
quedan como testigos del
proceso intrusivo en la
roca cristalizada.
• Son inclusiones que
quedan como vestigios en
una roca cristalina. Se
diferencian de los xénolitos
debido a que no son bloque
derrumbados de la roca
techo si no simples
vestigios de roca de la
región
Xenolítos
Esquialito

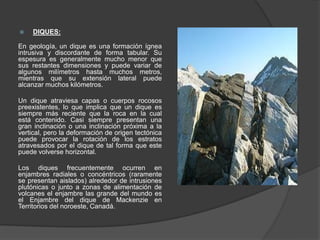

2.  DIQUES:
En geología, un dique es una formación ígnea
intrusiva y discordante de forma tabular. Su
espesura es generalmente mucho menor que
sus restantes dimensiones y puede variar de
algunos milímetros hasta muchos metros,
mientras que su extensión lateral puede
alcanzar muchos kilómetros.
Un dique atraviesa capas o cuerpos rocosos
preexistentes, lo que implica que un dique es
siempre más reciente que la roca en la cual
está contenido. Casi siempre presentan una
gran inclinación o una inclinación próxima a la
vertical, pero la deformación de origen tectónica
puede provocar la rotación de los estratos
atravesados por el dique de tal forma que este
puede volverse horizontal.
Los diques frecuentemente ocurren en
enjambres radiales o concéntricos (raramente
se presentan aislados) alrededor de intrusiones
plutónicas o junto a zonas de alimentación de
volcanes el enjambre las grande del mundo es
el Enjambre del dique de Mackenzie en
Territorios del noroeste, Canadá.

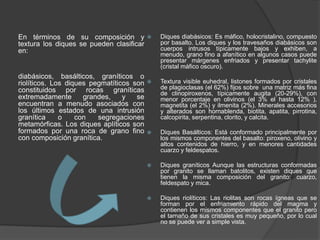

3. En términos de su composición y
textura los diques se pueden clasificar
en:
diabásicos, basálticos, graníticos o
riolíticos. Los diques pegmatíticos son
constituidos por rocas graníticas
extremadamente grandes, y se
encuentran a menudo asociados con
los últimos estados de una intrusión
granítica o con segregaciones
metamórficas. Los diques aplíticos son
formados por una roca de grano fino
con composición granítica.
 Diques diabásicos: Es máfico, holocristalino, compuesto
por basalto. Los diques y los travesaños diabásicos son
cuerpos intrusos típicamente bajos y exhiben, a
menudo, grano fino a afanítico en algunos casos puede
presentar márgenes enfriados y presentar tachylite
(cristal máfico oscuro).
 Textura visible euhedral, listones formados por cristales
de plagioclasas (el 62%) fijos sobre una matriz más fina
de clinopiroxenos, típicamente augita (20-29%), con
menor porcentaje en olivinos (el 3% el hasta 12% ),
magnetita (el 2%) y ilmenita (2%). Minerales accesorios
y alterados son hornablenda, biotita, apatita, pirrotina,
calcopirita, serpentina, clorito, y calcita.
 Diques Basálticos: Está conformado principalmente por
los mismos componentes del basalto: piroxeno, olivino y
altos contenidos de hierro, y en menores cantidades
cuarzo y feldespatos.
 Diques graníticos Aunque las estructuras conformadas
por granito se llaman batolitos, existen diques que
tienen la misma composición del granito: cuarzo,
feldespato y mica.
 Diques riolíticos: Las riolitas son rocas ígneas que se
forman por el enfriamiento rápido del magma y
contienen los mismos componentes que el granito pero
el tamaño de sus cristales es muy pequeño, por lo cual
no se puede ver a simple vista.

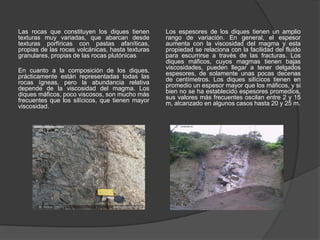

4. Las rocas que constituyen los diques tienen
texturas muy variadas, que abarcan desde
texturas porfíricas con pastas afaníticas,
propias de las rocas volcánicas, hasta texturas
granulares, propias de las rocas plutónicas
En cuanto a la composición de los diques,
prácticamente están representadas todas las
rocas ígneas, pero la abundancia relativa
depende de la viscosidad del magma. Los
diques máficos, poco viscosos, son mucho más
frecuentes que los silícicos, que tienen mayor
viscosidad.
Los espesores de los diques tienen un amplio
rango de variación. En general, el espesor
aumenta con la viscosidad del magma y esta
propiedad se relaciona con la facilidad del fluido
para escurrirse a través de las fracturas. Los
diques máficos, cuyos magmas tienen bajas
viscosidades, pueden llegar a tener delgados
espesores, de solamente unas pocas decenas
de centímetros. Los diques silícicos tienen en
promedio un espesor mayor que los máficos, y si
bien no se ha establecido espesores promedios,
sus valores más frecuentes oscilan entre 2 y 15
m, alcanzado en algunos casos hasta 20 y 25 m.

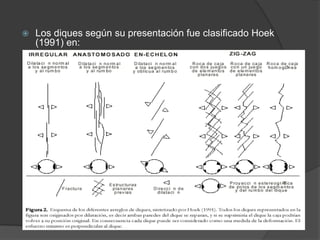

5.  Los diques según su presentación fue clasificado Hoek
(1991) en:

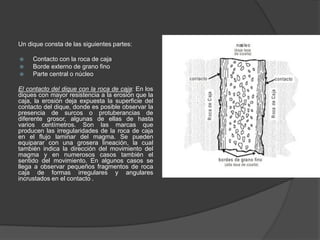

6. Un dique consta de las siguientes partes:
 Contacto con la roca de caja
 Borde externo de grano fino
 Parte central o núcleo
El contacto del dique con la roca de caja: En los
diques con mayor resistencia a la erosión que la
caja, la erosión deja expuesta la superficie del
contacto del dique, donde es posible observar la
presencia de surcos o protuberancias de
diferente grosor, algunas de ellas de hasta
varios centímetros. Son las marcas que
producen las irregularidades de la roca de caja
en el flujo laminar del magma. Se pueden
equiparar con una grosera lineación, la cual
también indica la dirección del movimiento del
magma y en numerosos casos también el
sentido del movimiento. En algunos casos se
llega a observar pequeños fragmentos de roca
caja de formas irregulares y angulares
incrustados en el contacto .

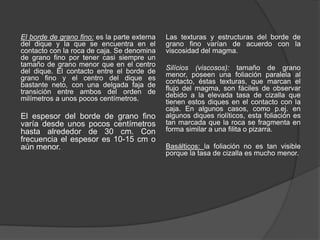

7. El borde de grano fino: es la parte externa
del dique y la que se encuentra en el
contacto con la roca de caja. Se denomina
de grano fino por tener casi siempre un
tamaño de grano menor que en el centro
del dique. El contacto entre el borde de
grano fino y el centro del dique es
bastante neto, con una delgada faja de
transición entre ambos del orden de
milímetros a unos pocos centímetros.
El espesor del borde de grano fino
varía desde unos pocos centímetros
hasta alrededor de 30 cm. Con
frecuencia el espesor es 10-15 cm o
aún menor.
Las texturas y estructuras del borde de
grano fino varían de acuerdo con la
viscosidad del magma.
Silícios (viscosos): tamaño de grano
menor, poseen una foliación paralela al
contacto, éstas texturas, que marcan el
flujo del magma, son fáciles de observar
debido a la elevada tasa de cizalla que
tienen estos diques en el contacto con la
caja. En algunos casos, como p.ej. en
algunos diques riolíticos, esta foliación es
tan marcada que la roca se fragmenta en
forma similar a una filita o pizarra.
Basálticos: la foliación no es tan visible
porque la tasa de cizalla es mucho menor.

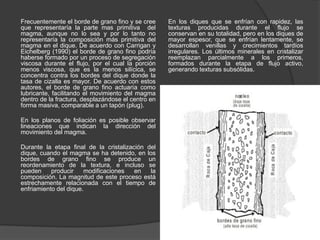

8. Frecuentemente el borde de grano fino y se cree
que representaría la parte mas primitiva del
magma, aunque no lo sea y por lo tanto no
representaría la composición más primitiva del
magma en el dique. De acuerdo con Carrigan y
Eichelberg (1990) el borde de grano fino podría
haberse formado por un proceso de segregación
viscosa durante el flujo, por el cual la porción
menos viscosa, que es la menos silícica, se
concentra contra los bordes del dique donde la
tasa de cizalla es mayor. De acuerdo con estos
autores, el borde de grano fino actuaría como
lubricante, facilitando el movimiento del magma
dentro de la fractura, desplazándose el centro en
forma masiva, comparable a un tapón (plug).
En los planos de foliación es posible observar
lineaciones que indican la dirección del
movimiento del magma.
Durante la etapa final de la cristalización del
dique, cuando el magma se ha detenido, en los
bordes de grano fino se produce un
reordenamiento de la textura, e incluso se
pueden producir modificaciones en la
composición. La magnitud de este proceso está
estrechamente relacionada con el tiempo de
enfriamiento del dique.
En los diques que se enfrían con rapidez, las
texturas producidas durante el flujo se
conservan en su totalidad, pero en los diques de
mayor espesor, que se enfrían lentamente, se
desarrollan venillas y crecimientos tardíos
irregulares. Los últimos minerales en cristalizar
reemplazan parcialmente a los primeros,
formados durante la etapa de flujo activo,
generando texturas subsólidas.

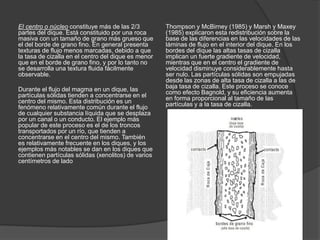

9. El centro o núcleo constituye más de las 2/3
partes del dique. Está constituido por una roca
masiva con un tamaño de grano más grueso que
el del borde de grano fino. En general presenta
texturas de flujo menos marcadas, debido a que
la tasa de cizalla en el centro del dique es menor
que en el borde de grano fino, y por lo tanto no
se desarrolla una textura fluida fácilmente
observable.
Durante el flujo del magma en un dique, las
partículas sólidas tienden a concentrarse en el
centro del mismo. Esta distribución es un
fenómeno relativamente común durante el flujo
de cualquier substancia líquida que se desplaza
por un canal o un conducto. El ejemplo más
popular de este proceso es el de los troncos
transportados por un río, que tienden a
concentrarse en el centro del mismo. También
es relativamente frecuente en los diques, y los
ejemplos más notables se dan en los diques que
contienen partículas sólidas (xenolitos) de varios
centímetros de lado
Thompson y McBirney (1985) y Marsh y Maxey
(1985) explicaron esta redistribución sobre la
base de las diferencias en las velocidades de las
láminas de flujo en el interior del dique. En los
bordes del dique las altas tasas de cizalla
implican un fuerte gradiente de velocidad,
mientras que en el centro el gradiente de
velocidad disminuye considerablemente hasta
ser nulo. Las partículas sólidas son empujadas
desde las zonas de alta tasa de cizalla a las de
baja tasa de cizalla. Este proceso se conoce
como efecto Bagnold, y su eficiencia aumenta
en forma proporcional al tamaño de las
partículas y a la tasa de cizalla.

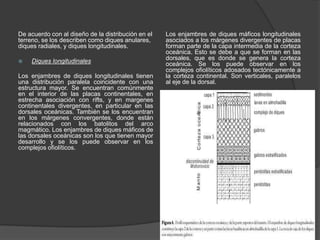

10. De acuerdo con al diseño de la distribución en el
terreno, se los describen como diques anulares,
diques radiales, y diques longitudinales.
 Diques longitudinales
Los enjambres de diques longitudinales tienen
una distribución paralela coincidente con una
estructura mayor. Se encuentran comúnmente
en el interior de las placas continentales, en
estrecha asociación con rifts, y en margenes
continentales divergentes, en particular en las
dorsales oceánicas. También se los encuentran
en los márgenes convergentes, donde están
relacionados con los batolitos del arco
magmático. Los enjambres de diques máficos de
las dorsales oceánicas son los que tienen mayor
desarrollo y se los puede observar en los
complejos ofiolíticos.
Los enjambres de diques máficos longitudinales
asociados a los márgenes divergentes de placas
forman parte de la capa intermedia de la corteza
oceánica. Esto se debe a que se forman en las
dorsales, que es donde se genera la corteza
oceánica. Se los puede observar en los
complejos ofiolíticos adosados tectónicamente a
la corteza continental. Son verticales, paralelos
al eje de la dorsal.

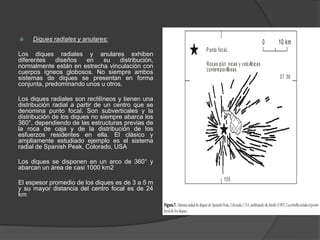

11.  Diques radiales y anulares:
Los diques radiales y anulares exhiben
diferentes diseños en su distribución,
normalmente están en estrecha vinculación con
cuerpos ígneos globosos. No siempre ambos
sistemas de diques se presentan en forma
conjunta, predominando unos u otros.
Los diques radiales son rectilíneos y tienen una
distribución radial a partir de un centro que se
denomina punto focal. Son subverticales y la
distribución de los diques no siempre abarca los
360°, dependiendo de las estructuras previas de
la roca de caja y de la distribución de los
esfuerzos residentes en ella. El clásico y
ampliamente estudiado ejemplo es el sistema
radial de Spanish Peak, Colorado, USA
Los diques se disponen en un arco de 360° y
abarcan un área de casi 1000 km2
El espesor promedio de los diques es de 3 a 5 m
y su mayor distancia del centro focal es de 24
km

12.  Los diques anulares:
tienen un recorrido curvilíneo, con diseño
anular. Se encuentran estrechamente
asociados a cuerpos ígneos y en aquellos
casos que estos no están aflorando, los
diques anulares son indicadores de su
presencia en profundidad.
En el batolito de la Costa de Perú se han
descripto diques anulares con espesores
de 1 km, compuestos por granitos,
microgranitos y granodioritas. El plutón
central es al cual están relacionados es de
granodiorita (Bussell et al., 1976). En este
caso los diques anulares están asociados
a plutones circulares que se intruyeron
durante la fase final de un pulso
magmático.
En los complejos ígneos de intraplaca los
diques anulares están estrechamente
relacionados con cada periodo de
intrusión. Cada plutón tiene su propio
sistema de diques anulares y esta es una
característica que diferencia a estos
batolitos anorogénicos de los orogénicos.
En estos sistemas, los diques radiales
están ausentes o son raros.

13.  LACOLITO:
Los lacolitos son cuerpos ígneos emplazados en
rocas estratificadas cuyas relaciones de
contacto son, en su mayor parte, concordantes.
Generalmente el piso es plano, mientras que el
techo es convexo hacia arriba, conjuntamente
con las capas de la roca de caja que acompañan
su convexidad.
En planta tienen secciones groseramente
circulares o en forma de lengua. Se emplazan
preferentemente en los niveles superiores de la
corteza, ya sea en rocas sedimentarias o
volcánicas. En numerosos casos los lacolitos
forman parte del aparato volcánico.
El magma que alimenta un lacolito asciende a
través de un conducto o canal alimentador. Al
llegar a un cierto nivel de la corteza interrumpe
su ascenso vertical y comienza a escurrirse
lateralmente. En este aspecto, los lacolitos son
similares a los filones capa.
El magma que alimenta un lacolito asciende a
través de un conducto o canal alimentador. Al
llegar a un cierto nivel de la corteza interrumpe
su ascenso vertical y comienza a escurrirse
lateralmente. En este aspecto, los lacolitos son
similares a los filones capa. Pero se diferencian
de ellos por la presión que ejerce el magma
sobre la roca de caja, que se traduce en una
forma con tendencia a ser globosa. En la
siguiente figura se muestran en forma idealizada
los esfuerzos que se desarrollan en el entorno
de un lacolito durante su intrusión (Kerr y
Pollard, 1998). Para que el lacolito pueda crecer,
los esfuerzos magmáticos deben superar a la
carga y flexionar hacia arriba las capas de la
roca de caja.

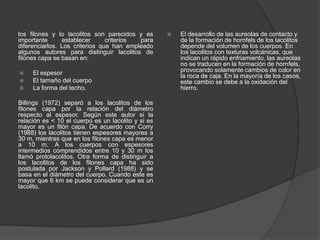

14. los filones y lo lacolitos son parecidos y es
importante establecer criterios para
diferenciarlos. Los criterios que han empleado
algunos autores para distinguir lacolitos de
filones capa se basan en:
 El espesor
 El tamaño del cuerpo
 La forma del techo.
Billings (1972) separó a los lacolitos de los
filones capa por la relación del diámetro
respecto al espesor. Según este autor si la
relación es < 10 el cuerpo es un lacolito y si es
mayor es un filón capa. De acuerdo con Corry
(1988) los lacolitos tienen espesores mayores a
30 m, mientras que en los filones capa es menor
a 10 m. A los cuerpos con espesores
intermedios comprendidos entre 10 y 30 m los
llamó protolacolitos. Otra forma de distinguir a
los lacolitos de los filones capa ha sido
postulada por Jackson y Pollard (1988) y se
basa en el diámetro del cuerpo. Cuando este es
mayor que 6 km se puede considerar que es un
lacolito.
 El desarrollo de las aureolas de contacto y
de la formación de hornfels de los lacolitos
depende del volumen de los cuerpos. En
los lacolitos con texturas volcánicas, que
indican un rápido enfriamiento, las aureolas
no se traducen en la formación de hornfels,
provocando solamente cambios de color en
la roca de caja. En la mayoría de los casos,
este cambio se debe a la oxidación del
hierro.

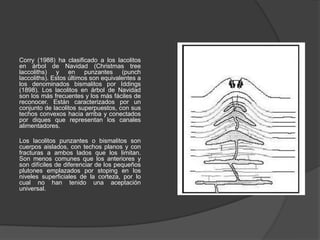

15. Corry (1988) ha clasificado a los lacolitos
en árbol de Navidad (Christmas tree
laccoliths) y en punzantes (punch
laccoliths). Estos últimos son equivalentes a
los denominados bismalitos por Iddings
(1898). Los lacolitos en árbol de Navidad
son los más frecuentes y los más fáciles de
reconocer. Están caracterizados por un
conjunto de lacolitos superpuestos, con sus
techos convexos hacia arriba y conectados
por diques que representan los canales
alimentadores.
Los lacolitos punzantes o bismalitos son
cuerpos aislados, con techos planos y con
fracturas a ambos lados que los limitan.
Son menos comunes que los anteriores y
son difíciles de diferenciar de los pequeños
plutones emplazados por stoping en los
niveles superficiales de la corteza, por lo
cual no han tenido una aceptación
universal.

16. LOPOLITOS
Los Lopolitos provienen del griego:
lopos: hondonada o cuenca.
lithos: roca
Definición: Son cuerpos intrusivos de forma de embudo que
ocupan una cuenca tectónica.
Su espesor puede alcanzar el kilómetro y su extensión
muchas veces es mayor; se encuentran intercaladas entre
los estratos de una serie sedimentaria igual al Lacolito
estratiforme.

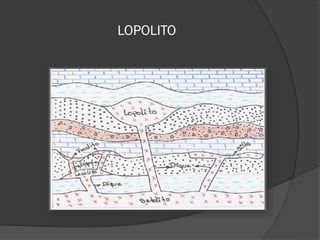

17. LOPOLITO

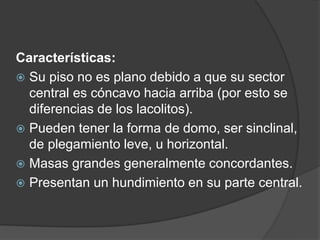

18. Características:
 Su piso no es plano debido a que su sector
central es cóncavo hacia arriba (por esto se
diferencias de los lacolitos).
 Pueden tener la forma de domo, ser sinclinal,
de plegamiento leve, u horizontal.
 Masas grandes generalmente concordantes.
 Presentan un hundimiento en su parte central.

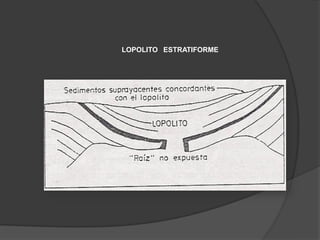

19. LOPOLITO ESTRATIFORME

20. BATOLITOS
Etimológicamente proviene del griego:
bathos = profundo
lithos = roca
Origen: Se originan por el enfriamiento y
solidificación del magma en el interior de la
corteza terrestre ; la acción de la lluvia y el
viento pueden causar que estas rocas queden
al descubierto en forma de masas rocosas.
Los Batolitos abarcan un área mayor a 100 km
cuadrados.

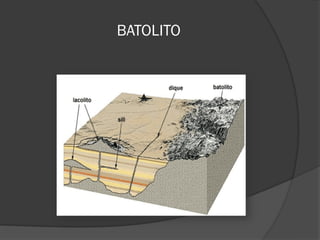

21. BATOLITO

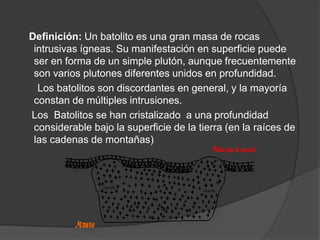

22. Definición: Un batolito es una gran masa de rocas
intrusivas ígneas. Su manifestación en superficie puede
ser en forma de un simple plutón, aunque frecuentemente
son varios plutones diferentes unidos en profundidad.
Los batolitos son discordantes en general, y la mayoría
constan de múltiples intrusiones.
Los Batolitos se han cristalizado a una profundidad
considerable bajo la superficie de la tierra (en la raíces de
las cadenas de montañas)

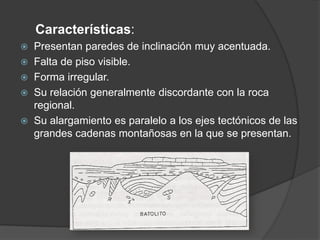

23. Características:
 Presentan paredes de inclinación muy acentuada.
 Falta de piso visible.
 Forma irregular.
 Su relación generalmente discordante con la roca
regional.
 Su alargamiento es paralelo a los ejes tectónicos de las
grandes cadenas montañosas en la que se presentan.

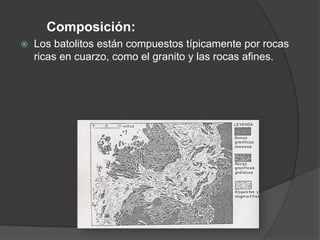

24. Composición:
 Los batolitos están compuestos típicamente por rocas
ricas en cuarzo, como el granito y las rocas afines.

25. FACOLITOS
Los facolitos son cuerpos ígneos de
pequeñas dimensiones, que se ubica
concordantemente en las charnelas de los
pliegues. Los tamaños varían desde unos
pocos metros cuadrados hasta unos escasos
kilómetros cuadrados. Los ejemplos más
característicos se dan en las rocas
metamórficas inyectadas, donde los cuerpos
ígneos ocupan las charnelas de los pliegues
adelgazándose los flancos hasta
desaparecer

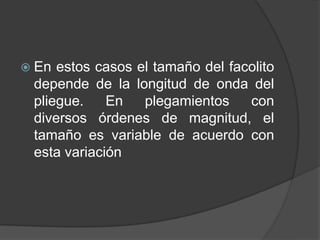

26.  En estos casos el tamaño del facolito
depende de la longitud de onda del
pliegue. En plegamientos con
diversos órdenes de magnitud, el
tamaño es variable de acuerdo con
esta variación

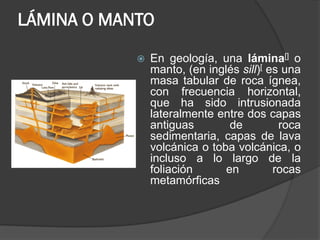

27. LÁMINA O MANTO
 En geología, una lámina[] o
manto, (en inglés sill)[ es una
masa tabular de roca ígnea,
con frecuencia horizontal,
que ha sido intrusionada
lateralmente entre dos capas
antiguas de roca
sedimentaria, capas de lava
volcánica o toba volcánica, o
incluso a lo largo de la
foliación en rocas
metamórficas

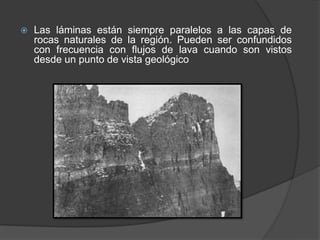

28.  Las láminas están siempre paralelos a las capas de
rocas naturales de la región. Pueden ser confundidos
con frecuencia con flujos de lava cuando son vistos
desde un punto de vista geológico

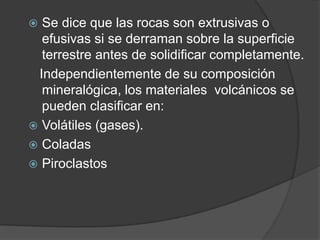

29.  Se dice que las rocas son extrusivas o
efusivas si se derraman sobre la superficie
terrestre antes de solidificar completamente.
Independientemente de su composición
mineralógica, los materiales volcánicos se
pueden clasificar en:
 Volátiles (gases).
 Coladas
 Piroclastos

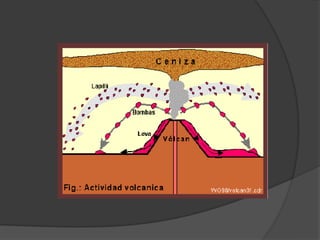

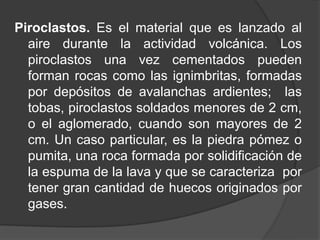

31. Piroclastos. Es el material que es lanzado al
aire durante la actividad volcánica. Los
piroclastos una vez cementados pueden
forman rocas como las ignimbritas, formadas
por depósitos de avalanchas ardientes; las
tobas, piroclastos soldados menores de 2 cm,
o el aglomerado, cuando son mayores de 2
cm. Un caso particular, es la piedra pómez o
pumita, una roca formada por solidificación de
la espuma de la lava y que se caracteriza por
tener gran cantidad de huecos originados por
gases.

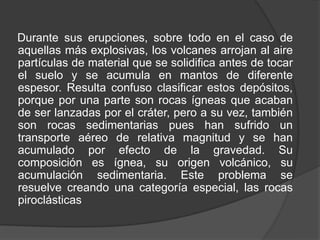

32. Durante sus erupciones, sobre todo en el caso de
aquellas más explosivas, los volcanes arrojan al aire
partículas de material que se solidifica antes de tocar
el suelo y se acumula en mantos de diferente
espesor. Resulta confuso clasificar estos depósitos,
porque por una parte son rocas ígneas que acaban
de ser lanzadas por el cráter, pero a su vez, también
son rocas sedimentarias pues han sufrido un
transporte aéreo de relativa magnitud y se han
acumulado por efecto de la gravedad. Su
composición es ígnea, su origen volcánico, su
acumulación sedimentaria. Este problema se
resuelve creando una categoría especial, las rocas
piroclásticas

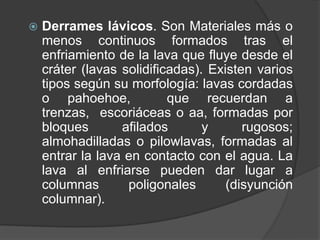

33.  Derrames lávicos. Son Materiales más o
menos continuos formados tras el
enfriamiento de la lava que fluye desde el
cráter (lavas solidificadas). Existen varios
tipos según su morfología: lavas cordadas
o pahoehoe, que recuerdan a
trenzas, escoriáceas o aa, formadas por
bloques afilados y rugosos;
almohadilladas o pilowlavas, formadas al
entrar la lava en contacto con el agua. La
lava al enfriarse pueden dar lugar a
columnas poligonales (disyunción
columnar).

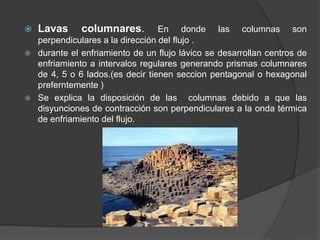

34.  Lavas columnares. En donde las columnas son
perpendiculares a la dirección del flujo .
 durante el enfriamiento de un flujo lávico se desarrollan centros de
enfriamiento a intervalos regulares generando prismas columnares
de 4, 5 o 6 lados.(es decir tienen seccion pentagonal o hexagonal
preferntemente )
 Se explica la disposición de las columnas debido a que las
disyunciones de contracción son perpendiculares a la onda térmica
de enfriamiento del flujo.

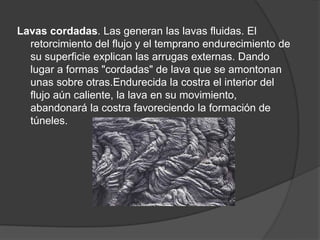

35. Lavas cordadas. Las generan las lavas fluidas. El
retorcimiento del flujo y el temprano endurecimiento de
su superficie explican las arrugas externas. Dando
lugar a formas "cordadas" de lava que se amontonan
unas sobre otras.Endurecida la costra el interior del
flujo aún caliente, la lava en su movimiento,
abandonará la costra favoreciendo la formación de
túneles.

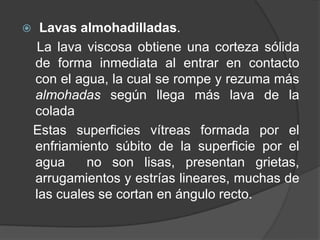

36.  Lavas almohadilladas.
La lava viscosa obtiene una corteza sólida
de forma inmediata al entrar en contacto
con el agua, la cual se rompe y rezuma más
almohadas según llega más lava de la
colada
Estas superficies vítreas formada por el
enfriamiento súbito de la superficie por el
agua no son lisas, presentan grietas,
arrugamientos y estrías lineares, muchas de
las cuales se cortan en ángulo recto.

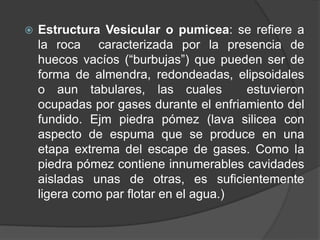

37.  Estructura Vesicular o pumicea: se refiere a
la roca caracterizada por la presencia de
huecos vacíos (“burbujas”) que pueden ser de
forma de almendra, redondeadas, elipsoidales
o aun tabulares, las cuales estuvieron
ocupadas por gases durante el enfriamiento del
fundido. Ejm piedra pómez (lava silicea con
aspecto de espuma que se produce en una
etapa extrema del escape de gases. Como la
piedra pómez contiene innumerables cavidades
aisladas unas de otras, es suficientemente
ligera como par flotar en el agua.)

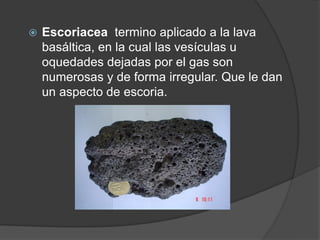

39.  Escoriacea termino aplicado a la lava
basáltica, en la cual las vesículas u
oquedades dejadas por el gas son
numerosas y de forma irregular. Que le dan
un aspecto de escoria.

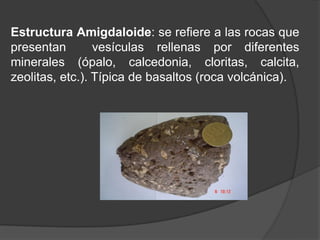

40. Estructura Amigdaloide: se refiere a las rocas que
presentan vesículas rellenas por diferentes
minerales (ópalo, calcedonia, cloritas, calcita,
zeolitas, etc.). Típica de basaltos (roca volcánica).

41.  Estructura fluidal o de corriente
Muchas rocas volcánicas muestran una
tendencia al alineamiento paralelo o subparalelo
de los diversos elementos en la trama
(minerales y vesículas lenticulares). Esto se
debe al movimiento a corriente que tiene lugar
en la lava aun liquida.
Ejemplos de la estructura de corriente son los
alineamientos paralelos de fajas vítreas y
cristalinas alternadas o de estrias en la
obsidianapomácea y en la riolita de fajeado fino.
La riolita y la fonolita muestran la estructura
corriente en su máxima perfección.

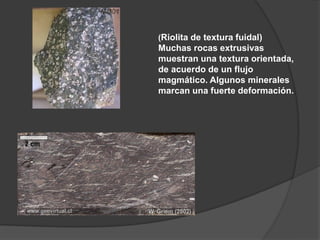

42. (Riolita de textura fuidal)
Muchas rocas extrusivas
muestran una textura orientada,
de acuerdo de un flujo
magmático. Algunos minerales
marcan una fuerte deformación.
