El teléfono ha evolucionado desde sus orígenes en 1854 cuando Charles Bourseul propuso la posibilidad de transmitir sonido a distancia mediante señales eléctricas. En 1877, Alexander Graham Bell construyó el primer teléfono capaz de transmitir voz humana. Actualmente, los teléfonos usan marcación por tonos (DTMF) pulsando teclas que generan pares de tonos de audio para indicar los números, en lugar del sistema mecánico de marcación por pulsos usando un disco giratorio.

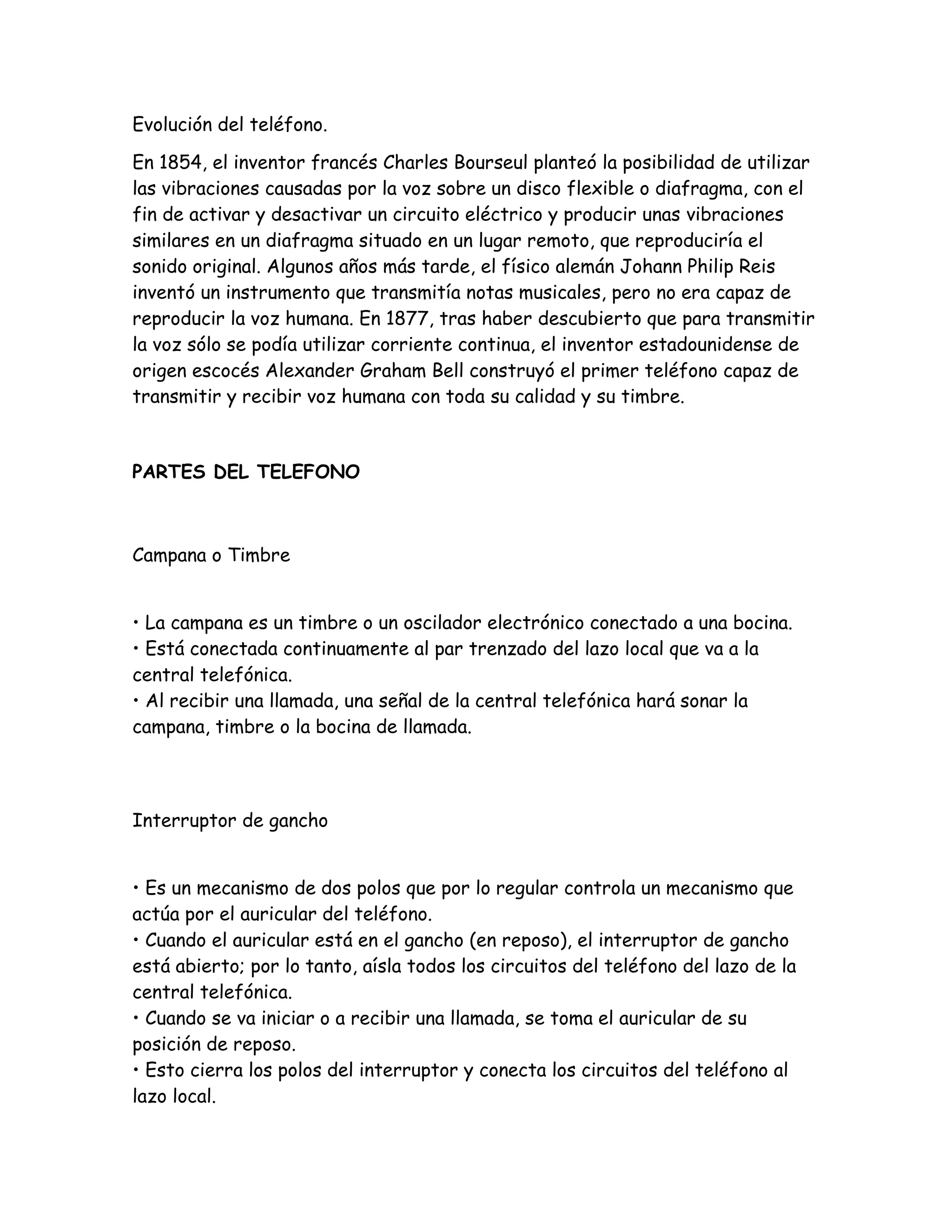

1. Evolución del teléfono.
En 1854, el inventor francés Charles Bourseul planteó la posibilidad de utilizar
las vibraciones causadas por la voz sobre un disco flexible o diafragma, con el
fin de activar y desactivar un circuito eléctrico y producir unas vibraciones
similares en un diafragma situado en un lugar remoto, que reproduciría el
sonido original. Algunos años más tarde, el físico alemán Johann Philip Reis
inventó un instrumento que transmitía notas musicales, pero no era capaz de
reproducir la voz humana. En 1877, tras haber descubierto que para transmitir
la voz sólo se podía utilizar corriente continua, el inventor estadounidense de
origen escocés Alexander Graham Bell construyó el primer teléfono capaz de
transmitir y recibir voz humana con toda su calidad y su timbre.
PARTES DEL TELEFONO
Campana o Timbre
• La campana es un timbre o un oscilador electrónico conectado a una bocina.
• Está conectada continuamente al par trenzado del lazo local que va a la
central telefónica.
• Al recibir una llamada, una señal de la central telefónica hará sonar la
campana, timbre o la bocina de llamada.
Interruptor de gancho
• Es un mecanismo de dos polos que por lo regular controla un mecanismo que
actúa por el auricular del teléfono.
• Cuando el auricular está en el gancho (en reposo), el interruptor de gancho
está abierto; por lo tanto, aísla todos los circuitos del teléfono del lazo de la
central telefónica.
• Cuando se va iniciar o a recibir una llamada, se toma el auricular de su
posición de reposo.
• Esto cierra los polos del interruptor y conecta los circuitos del teléfono al
lazo local.

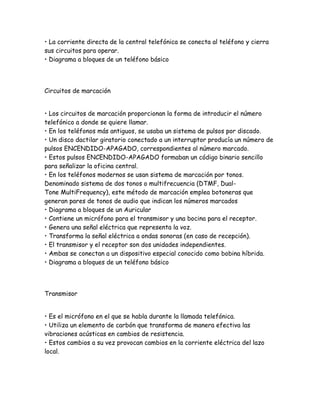

2. • La corriente directa de la central telefónica se conecta al teléfono y cierra
sus circuitos para operar.
• Diagrama a bloques de un teléfono básico
Circuitos de marcación
• Los circuitos de marcación proporcionan la forma de introducir el número
telefónico a donde se quiere llamar.
• En los teléfonos más antiguos, se usaba un sistema de pulsos por discado.
• Un disco dactilar giratorio conectado a un interruptor producía un número de
pulsos ENCENDIDO-APAGADO, correspondientes al número marcado.
• Estos pulsos ENCENDIDO-APAGADO formaban un código binario sencillo
para señalizar la oficina central.
• En los teléfonos modernos se usan sistema de marcación por tonos.
Denominado sistema de dos tonos o multifrecuencia (DTMF, Dual-
Tone MultiFrequency), este método de marcación emplea botoneras que
generan pares de tonos de audio que indican los números marcados
• Diagrama a bloques de un Auricular
• Contiene un micrófono para el transmisor y una bocina para el receptor.
• Genera una señal eléctrica que representa la voz.
• Transforma la señal eléctrica a ondas sonoras (en caso de recepción).
• El transmisor y el receptor son dos unidades independientes.
• Ambas se conectan a un dispositivo especial conocido como bobina híbrida.
• Diagrama a bloques de un teléfono básico
Transmisor
• Es el micrófono en el que se habla durante la llamada telefónica.
• Utiliza un elemento de carbón que transforma de manera efectiva las
vibraciones acústicas en cambios de resistencia.
• Estos cambios a su vez provocan cambios en la corriente eléctrica del lazo
local.

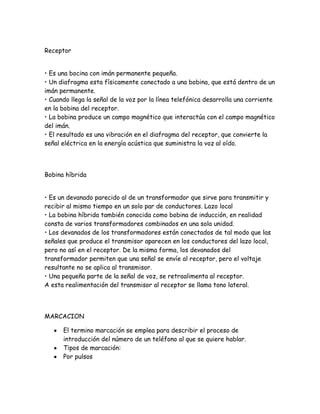

3. Receptor
• Es una bocina con imán permanente pequeña.
• Un diafragma esta físicamente conectado a una bobina, que está dentro de un
imán permanente.
• Cuando llega la señal de la voz por la línea telefónica desarrolla una corriente
en la bobina del receptor.
• La bobina produce un campo magnético que interactúa con el campo magnético
del imán.
• El resultado es una vibración en el diafragma del receptor, que convierte la
señal eléctrica en la energía acústica que suministra la voz al oído.
Bobina híbrida
• Es un devanado parecido al de un transformador que sirve para transmitir y
recibir al mismo tiempo en un solo par de conductores. Lazo local
• La bobina híbrida también conocida como bobina de inducción, en realidad
consta de varios transformadores combinados en una sola unidad.
• Los devanados de los transformadores están conectados de tal modo que las
señales que produce el transmisor aparecen en los conductores del lazo local,
pero no así en el receptor. De la misma forma, los devanados del
transformador permiten que una señal se envíe al receptor, pero el voltaje
resultante no se aplica al transmisor.
• Una pequeña parte de la señal de voz, se retroalimenta al receptor.
A esta realimentación del transmisor al receptor se llama tono lateral.
MARCACION
El termino marcación se emplea para describir el proceso de
introducción del número de un teléfono al que se quiere hablar.
Tipos de marcación:
Por pulsos

4. Por tonos
Marcación por pulsos
• Cuando se hace girar el disco liberándolo, se provoca que los contactos de un
interruptor abran y cierren a una velocidad establecida, produciendo pulsos de
corriente en el lazo local.
• Estos pulsos de corriente los detecta y usa la central telefónica para operar
los interruptores que conectan al teléfono que llama con el teléfono llamado.
En el diagrama es posible ver que el interruptor D1 de marcación de pulso, esta
conectado en serie con el circuito del teléfono. Este contacto del interruptor
en general está cerrado cuando el disco de marcado no esta en uso. Permanece
cerrado conforme se gira el disco en la dirección de las manecillas del reloj. Al
liberarse el disco, el interruptor abre y cierra el circuito y conmuta la
corriente Apagado a Encendido.
• El sistema es llamado tono por contacto o sistema de llamada por teclado.
• Emplea un par de tonos de audio para crear señales que representan los
números que desea marcar.
• Este sistema de marcación también se denomina sistema de tonos o
multifrecuencia.
Marcación por tonos.
La mayor parte de los teléfonos estándar usan teclado con 12 teclas o
interruptores para los números del 0 al 9 y los símbolos especiales * y #.
Teclado DTMF
El sistema DTMF también incluye cuatro teclas adicionales para aplicaciones

5. especiales. En telefonía, el sistema de marcación por tonos, también llamado
sistema multifrecuencial o DTMF (Dual-Tone Multi-Frequency), consiste en lo
siguiente:
Cuando el usuario pulsa en el teclado de su teléfono la tecla correspondiente al
dígito que quiere marcar, se envían dos tonos, de distinta frecuencia: uno por
columna y otro por fila en la que esté la tecla, que la central descodifica a
través de filtros especiales, detectando instantáneamente que dígito se marcó.
La Marcación por tonos fue posible gracias al desarrollo de circuitos
integrados que generan estos tonos desde el equipo terminal, consumiendo poca
corriente de la red y sustituyendo el sistema mecánico de interrupción-
conexión (el anticuado disco de marcar).
Este sistema supera al de marcación por pulsos por cuanto disminuye la
posibilidad de errores de marcación, al no depender de un dispositivo mecánico.
Por otra parte es mucho más rápido ya que no hay que esperar tanto tiempo
para que la central detecte las interrupciones, según el número marcado.
No obstante, las modernas centrales telefónicas de conmutación digital,
controladas por ordenador, siguen admitiendo la conexión de terminales
telefónicos con ambos tipos de marcación.
