Los componentes habituales para las instalaciones individuales de
recepción de televisión terrestre son:
 Mezcladores
 Amplificadores de Mástil
 Fuentes de Alimentación
 Preamplificadores
 Amplificadores interiores
 Repartidores
 Tomas de usuario de paso
 Tomas de usuario finales
 Amplificadores monocanal
A continuación, veremos un resumen de cada uno de estos
elementos donde se indicara su utilidad,
simbología, sus
parámetros más importantes, así como imágenes de los mismos.
2
JORGE ANDRES GORDON

4. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDAD
Son dispositivos que tienen varias entradas, donde unen señales de
diferentes fuentes ( televisión, satélite y radio), y la envían por una
única salida a través de un cable coaxial.
.
3
JORGE ANDRES GORDON

5. EST – 1CI2N
IES – TIRANT LO BLANC
SIMBOLOGIA
4
JORGE ANDRES GORDON

6. EST – 1CI2N
IES – TIRANT LO BLANC
CARACTERISTICAS
Es muy importante tener en cuenta los parámetros que vienen en la
información del mezclador a utilizar, ya que nos dirá, el número de
entradas, su amplio, sin son para VHF – UHF – SAT o FM, así como
el rechazo que puede haber entre ellas.
Si permite la circulación de corriente continua de una fuente de
alimentación externa, y si es así, el valor de corriente máxima del
que no debemos pasar.
También nos indicara las pérdidas de inserción, que es la cantidad
de nivel de señal, que será la salida más
pequeña respecto a la entrada.
Por ejemplo, en este mezclador de Televes,
podemos ver toda la información técnica que
necesitamos.
5
JORGE ANDRES GORDON

7. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDAD
Son equipos que se instalan en el mástil, y se utilizan para amplificar
las señales captadas por las antenas. Se instalan muy cerca de la
antena para minimizar la atenuación de la señal.
Se alimentan a través de la línea de bajada. Si estuviera precedido de
un pre amplificador, deja pasar la tensión de alimentación desde su
salida hasta su entrada.
6
JORGE ANDRES GORDON

8. EST – 1CI2N
IES – TIRANT LO BLANC
Son varios aspectos a tener en cuenta, pero lo que interesa de este
elemento es es el conocer el Nivel de Salida Mínima, que es igual al
Nivel de Señal de entrada + la Ganancia ajustada al mínimo.
SIMBOLOGIA
7
JORGE ANDRES GORDON

9. EST – 1CI2N
IES – TIRANT LO BLANC
CARACTERISTICAS
 Entradas: Nos indican el número de entradas y a que bandas
corresponden. Si la entrada fuera una antena de TV y un
Satélite estos se comportan de manera inteligente, ya que
detectan
cuando
el
receptor
satelital
esta
encendido;
permitiendo el paso de la tensión de alimentación y los
comandos de control que este genera a la antena. Cuando el
receptor está apagado, el amplificador usa su propia fuente de
alimentación.
 Margen de frecuencia: Indica entre que frecuencias se
encuentra cada una de las bandas especificadas en las entradas
 Ganancia: Es el número de dB más alto que será el nivel de
salida de señal respecto al nivel de entrada. Varía en función
de la banda.
 Regulación de la Ganancia: Nos indica el número de dB de
ajuste disponible respecto a la ganancia especificada. Esta
regulación funciona atenuando el nivel de
salida. El amplificador dispone de un
ajuste que permite regular la ganancia
8
JORGE ANDRES GORDON

10. EST – 1CI2N
IES – TIRANT LO BLANC
En las especificaciones técnicas de este elemento, encontramos los
datos necesarios para poder calcular la salida mínima de señal, y así
poder asegurar un correcto nivel de señal para el usuario final.
 Figura de Ruido: Es el nivel de ruido eléctrico expresada en
dB que el aparato añade a la señal que amplifica. Cuanto más
grande sea este valor, mejor será la calidad de la señal
recibida. Este parámetro es muy importante, ya que el
dispositivo a la vez que amplifica la señal, también amplifica
el ruido asociado.
 Tensión de Salida: Indica el valor máximo de nivel de señal
de salida sin distorsión.
Para evitar la distorsión, tendremos en cuenta que el nivel de
tensión que aplicamos en la entrada sea inferior al nivel
máximo de la tensión de salida menos la ganancia del
dispositivo.
9
JORGE ANDRES GORDON

11. EST – 1CI2N
IES – TIRANT LO BLANC

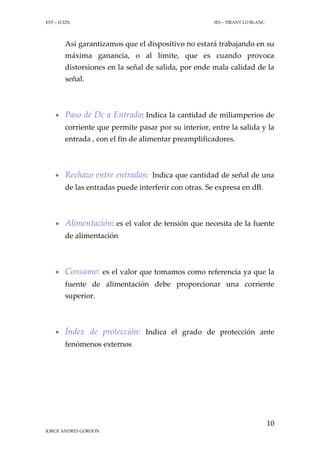

Así garantizamos que el dispositivo no estará trabajando en su
máxima ganancia, o al límite, que es cuando provoca
distorsiones en la señal de salida, por ende mala calidad de la
señal.
 Paso de Dc a Entrada: Indica la cantidad de miliamperios de
corriente que permite pasar por su interior, entre la salida y la
entrada , con el fin de alimentar preamplificadores.
 Rechazo entre entradas: Indica que cantidad de señal de una
de las entradas puede interferir con otras. Se expresa en dB.
 Alimentación: es el valor de tensión que necesita de la fuente
de alimentación
 Consumo: es el valor que tomamos como referencia ya que la
fuente de alimentación debe proporcionar una corriente
superior.
 Índex de protección: Indica el grado de protección ante
fenómenos externos
10
JORGE ANDRES GORDON

12. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDAD
Se utilizan para alimentar amplificadores o preamplificadores. se
encargan de adaptar la corriente de 230 Vac a 12/24 Vdc (depende
de la tensión con la que trabaje el
amplificador de mástil),y la transmiten a
través del cable coaxial.
Las Fuentes de alimentación más utilizadas
son las fuentes conmutadas.
11
JORGE ANDRES GORDON

13. EST – 1CI2N
IES – TIRANT LO BLANC
SIMBOLOGIA
CARACTERISTICAS
Las características más importantes de la Fuente son:
 Niveles de tensión: Nos indica la
tension de AC y la tension de
salida DC
 Niveles de corriente máxima de
salida: Nos da el valor máximo
de salida DC
.
Aquí podemos ver las especificaciones del fabricante de una fuente
de alimentación de 24V
12
JORGE ANDRES GORDON

14. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDADES
Se utilizan cuando el nivel de señal captado por la antena es
insuficiente para el amplificador.
SIMBOLOGIA
13
JORGE ANDRES GORDON

15. EST – 1CI2N
IES – TIRANT LO BLANC
CARACTERISTICAS
Tiene
las
mismas
características
que
el
amplificador.
La
característica fundamental es que su nivel de ruido es muy bajo,
debido a que la señal de
entrada es pequeña, y
más
sensible
a
parásitos.
Se instalan lo más cerca
posible del dipolo de la
antena,
evitando
la
degradación de la señal
antes
de
ser
amplificada,
disminuyendo
en
la
medida de lo posible la
atenuación de la señal.
Se alimentan a gracias al coaxial que llega a la fuente de
alimentación.
En la imagen podemos ver dónde se instala en una parabólica.
(Amplificador de bajo ruido).
14
JORGE ANDRES GORDON

16. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDADES
Son elementos que amplifican la señal que viene de la antena, en el
interior de la vivienda.
Su función principal es ampliar la señal directamente de una antena
individual, o ampliar tomas individuales en el interior de la
vivienda.
CARACTERISTICAS
Llevan una fuente de alimentación integrada , y el amplificador en
una sola caja. Al igual que los otros amplificadores se puede regular
de una manera fácil. Tiene una
entrada
puede tener varias
salidas.
15
JORGE ANDRES GORDON

17. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDAD
Como su nombre lo indica se utilizan para repartir la señal de un
coaxial a diferentes líneas. Son elementos pasivos, muy parecidos a
los mezcladores pero con una función totalmente diferente.
SIMBOLOGIA
16
JORGE ANDRES GORDON

18. EST – 1CI2N
IES – TIRANT LO BLANC
CARACTERISTICAS
 Número de salidas: Pueden ser de 2, 4 o 5
 Perdidas de inserción: Indica la atenuación que sufre la señal
al pasar por el repartidor. Suele ser entre 2 y 8dB.
 Aislamiento o Rechazo entre salidas: Indican la capacidad de
rechazo de una interferencia producida entre las salidas. El
valor típico de aislamiento suele ser de 25 dB.
 Banda de frecuencias de trabajo: Indica el margen de
frecuencias de trabajo.
17
JORGE ANDRES GORDON

19. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDADES
Son amplificadores independientes. Se utilizan para distribuir
señales de televisión con los máximos parámetros de calidad.
Su uso facilita el control especifico de la ganancia de cada canal, al
igual que mantienen al margen señales ajenas, al incorporar un filtro
pasa banda muy selectivo.
18
JORGE ANDRES GORDON

20. EST – 1CI2N
IES – TIRANT LO BLANC
SIMBOLOGIA:
CARACTERISTICAS:
Al margen de ser un amplificador, este elemento tiene capacidad
para la selectividad y rechazo entre canales. Con esto bloquea
bandas próximas a la banda de trabajo.
Se instala generalmente en el RITS, formando un bloque con otros
amplificadores similares y una fuente de alimentación.
19
JORGE ANDRES GORDON

21. EST – 1CI2N
IES – TIRANT LO BLANC
UTILIDADES:
Es el punto de conexión de la línea hacia el equipo final. Su función
específica es la de cargar la línea con impedancia característica y
enviar la señal al exterior.
Según sus características se pueden clasificar en:
 Tomas de usuario de finales:
Son las usadas por normativa, pueden ser de los siguientes
tipos:
 Tomas finales separadoras: se utilizan cuando se
instala una sola toma. Separan y distribuyen por 2 o 3
salidas diferentes la señal de TV, FM o Satélite.
20
JORGE ANDRES GORDON

22. EST – 1CI2N
IES – TIRANT LO BLANC
 Tomas finales en Serie: Se utilizan como cajas de paso,
a la vez que actúan como separadores.
 Tomas de Paso: Son tomas intermedias, en instalaciones con
más de una toma en serie.
En este tipo de tomas se debe tener en cuenta la atenuación de
paso, o de inserción, esto quiere decir que la señal se va
atenuando por cada toma que pasa.
SIMBOLOGIA:
21
JORGE ANDRES GORDON

23. EST – 1CI2N
IES – TIRANT LO BLANC
CARACTERISTICAS:
 Ancho de banda:
Rango de frecuencias en el que puede
trabajar el dispositivo
 Atenuación en Derivación: Perdidas de señal cada vez que se
multiplica el cable
 Paso de DC o señales de control: Si permite el paso de DC
 INFRAESTRUCTURES
COMUNES
DE
TELECOMUNICACIO
EN
HABITATGES Y EDIFICIS, Celestí Capell Arqués, Juan Manuel Millán Esteller.
 INSTALACION DE ANTENAS DE TELEVISION, Isidro Berral Montero,
Editorial Paraninfo.
 INFRAESTRUCTURAS
COMUNES
DE
TELECOMUNICACION
EN
VIVIENDAS Y EDIFICIOS, Emilio Félix Molero, Editorial Paraninfo.
http://arantxa.ii.uam.es/~jms/tvd/doc/TVD2010_Temas1.1-4.pdf
http://www.educa2.madrid.org/web/educamadrid/principal/files/3853e7f5-abab-4a64-97b61b029f5f772a/tema7-1.pdf
http://www.televes.es/es/esp/home
http://www.tdtprofesional.com/secc_home/
22
JORGE ANDRES GORDON
