Este documento explica los conceptos de recta de carga estática y dinámica para transistores. La recta de carga estática representa los puntos de funcionamiento de un transistor para un circuito dado considerando solo fuentes de tensión continua. La recta de carga dinámica incluye tanto valores continuos como alternos para un transistor en un circuito. El margen dinámico indica cuánto puede variar el punto de trabajo alterno antes de que ocurra distorsión.

1. Tecnología Electrónica
Facultad de Ingeniería, Universidad de Deusto
Recta de Carga para Señal

2. Tecnología Electrónica
Bibliografía
 El Transistor como Amplificador
 http://146.83.206.1/~jhuircan/PDF_CTOI/T03IEE2.pdf

3. Tecnología Electrónica
Recta de Carga Estática
 La recta de carga estática representa los puntos de
funcionamiento (VCE, IC) de un transistor para un
circuito dado;
 teniendo en cuenta sólo las fuentes de tensión continuas,
 y para su cálculo, se analiza la malla de salida del circuito
equivalente de continua.
CECECCC
CE
CCCEEECC
VIRRV
II
IRVIRV





 









1
1IC
IE
VCE

4. Tecnología Electrónica
Recta de Carga Estática (continuación…)
 La ecuación anterior representa todos los puntos de
trabajo posibles (VCE, IC) para el transistor sobre el
circuito dado;
 Se representa como una recta en el plano de la curva
característica de salida; de la cual se puede hallar la
pendiente:
EC
EC
RRR
β
β
R
-
m







1
1
1
IC
VCE
EC
CC
R
β
β
R
V



1
CEV
CI
CCV
IB

5. Tecnología Electrónica
Recta de Carga Dinámica

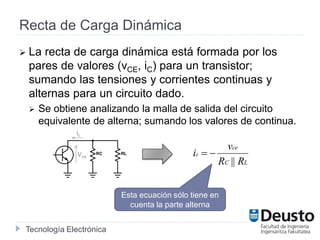

 La recta de carga dinámica está formada por los
pares de valores (vCE, iC) para un transistor;
sumando las tensiones y corrientes continuas y
alternas para un circuito dado.
 Se obtiene analizando la malla de salida del circuito
equivalente de alterna; sumando los valores de continua.
LC
ce
c
RR
v
i
||

Esta ecuación sólo tiene en
cuenta la parte alterna
ic
Vce

6. Tecnología Electrónica
Recta de Carga Dinámica (continuación…)

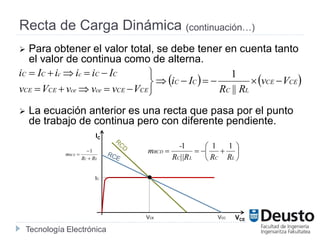

 Para obtener el valor total, se debe tener en cuenta tanto
el valor de continua como de alterna.
 La ecuación anterior es una recta que pasa por el punto
de trabajo de continua pero con diferente pendiente.
   CECE
LC
CC
CECEceceCECE
CCccCC
Vv
RR
Ii
VvvvVv
IiiiIi






||
1







LCLC
RCD
RR||RR
-
m
111
IC
VCECEV
CI
CCV
EC
RCE
RR
m



1

7. Tecnología Electrónica
Recta de Carga Dinámica (continuación…)

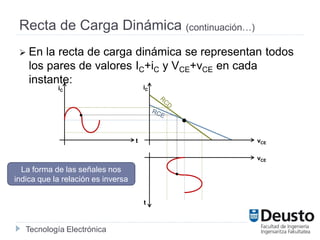

 En la recta de carga dinámica se representan todos
los pares de valores IC+iC y VCE+vCE en cada
instante:
La forma de las señales nos
indica que la relación es inversa
iC
vCE
vCE
iC
t
t

8. Tecnología Electrónica
Distorsión

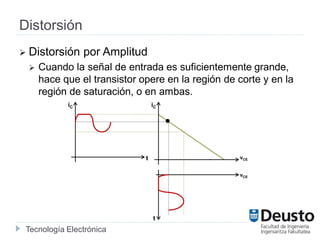

 Distorsión por Amplitud
 Cuando la señal de entrada es suficientemente grande,
hace que el transistor opere en la región de corte y en la
región de saturación, o en ambas.
iC
vCE
vCE
iC
t
t

9. Tecnología Electrónica
Distorsión (continuación…)
 Distorsión por Alinealidad
 Debido a la no linealidad de la curva de entrada de un
transistor, la señal de la corriente de entrada no es una
señal sinusoidal pura aunque sí lo sea la señal de
entrada basada en tensión.
VBE
IB
0,8V

10. Tecnología Electrónica

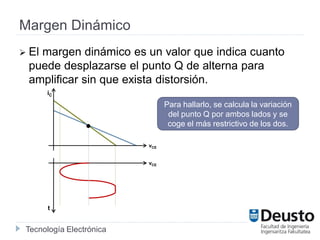

Margen Dinámico
 El margen dinámico es un valor que indica cuanto
puede desplazarse el punto Q de alterna para
amplificar sin que exista distorsión.
iC
vCE
vCE
t
Para hallarlo, se calcula la variación
del punto Q por ambos lados y se
coge el más restrictivo de los dos.
