INSTALACIONES SANITARIAS
Edificación 3.
Profesor: Arq. José Ángel Méndez
Alumnos: Julio Alfredo Botello
Leez Nicolás Hernández.

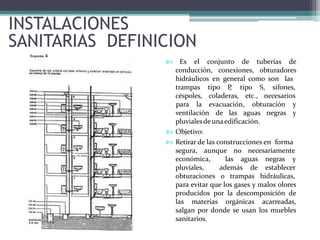

INSTALACIONES
SANITARIAS DEFINICION
 Es el conjunto de tuberías de
conducción, conexiones, obturadores
hidráulicos en general como son las
trampas tipo P,
céspoles, coladeras,
tipo S, sifones,
etc., necesarios
ventilación de las aguas negras
para la evacuación, obturación y
y
pluvialesde unaedificación.
 Objetivo:
 Retirar de las construcciones en forma
segura, aunque no necesariamente
las aguas negras y
además de establecer
económica,
pluviales,
obturaciones o trampas hidráulicas,
para evitar que los gases y malos olores
producidos por la descomposición de
las materias orgánicas acarreadas,
salgan por donde se usan los muebles
sanitarios.

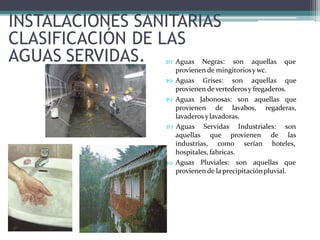

CLASIFICACIÓN DE LAS
AGUAS SERVIDAS.  Aguas Negras: son aquellas que
provienen de mingitoriosy wc.
 Aguas Grises: son aquellas que
provienen devertederosy fregaderos.
 Aguas Jabonosas: son aquellas que
provienen de lavabos, regaderas,
lavaderos ylavadoras.
 Aguas Servidas Industriales: son
lasaquellas que provienen de
industrias, como serían hoteles,

hospitales, fabricas.
Aguas Pluviales: son aquellas que
provienen de laprecipitaciónpluvial.

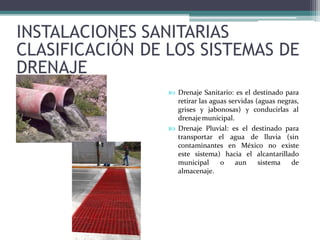

CLASIFICACIÓN DE LOS SISTEMAS DE
DRENAJE
 Drenaje Sanitario: es el destinado para
retirar las aguas servidas (aguas negras,
grises y jabonosas) y conducirlas al
drenajemunicipal.
 Drenaje Pluvial: es el destinado para
transportar el agua de lluvia (sin
contaminantes en México no existe
este sistema) hacia el alcantarillado
municipal o aun sistema de
almacenaje.

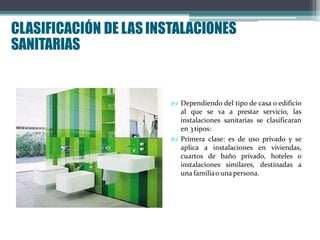

CLASIFICACIÓN DE LASINSTALACIONES
SANITARIAS
 Dependiendo del tipo de casa o edificio
al que se va a prestar servicio, las
instalaciones sanitarias se clasificaran
en 3tipos:
 Primera clase: es de uso privado y se
aplica a instalaciones en viviendas,
cuartos de baño privado, hoteles o
instalaciones similares, destinadas a
una familiao una persona.

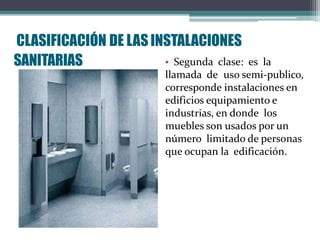

• Segunda clase: es la
llamada de uso semi-publico,
corresponde instalaciones en
edificios equipamiento e
industrias, en donde los
muebles son usados por un
número limitado de personas
que ocupan la edificación.
SANITARIAS

•  Tercera clase: son las
instalaciones de uso público,
donde no existelimitación en el
número de personas ni en el uso,
tal es el caso de los baños
públicos, sitios de espectáculos y
centros de reunión.
SANITARIAS

COMPONENTES DE LAS
 Bajadadeaguapluvial
 Bajadadeaguas servidas
 Coladeras
 Cespol debote
 Obturadores hidráulicos(sifones)
 Tuberíasdedesagüesecundarias
 Registrossencillosde 60 x 40
 Registrosdedobletapa
 Registros concoladera
 Rejillas depiso
 Redes principales dedrenaje
 Tuberíaalbañal
 Tubosventiladores
 Cárcamos

MATERIALES
 Tuberías
 Para el desagüe de muebles sanitarios:
tubería de fierro fundido, fierro
galvanizado, clorurode polivinilo PVC.
 Para el desalojo de aguas residuales:
tubería de concreto (albañal), PVC o
fierro negroo fundido.
 Para bajadasdeaguas pluviales: tubería
de fierro fundido y PVC.
 Es recomendable que exista una
instalaciónparael desalojodeaguas
residualesy otraparadisponerde las
aguasde origen pluvial.

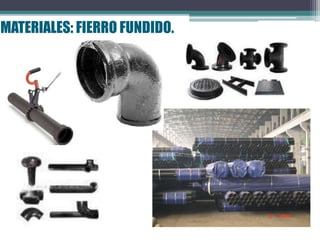

MATERIALES: FIERRO GALVANIZADO.

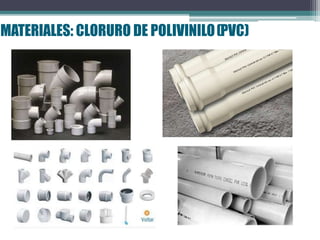

MATERIALES: CLORURO DE POLIVINILO(PVC)

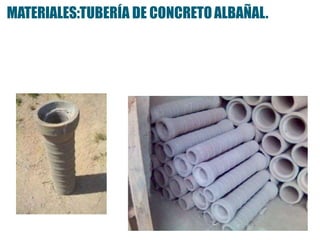

MATERIALES:TUBERÍA DE CONCRETOALBAÑAL.

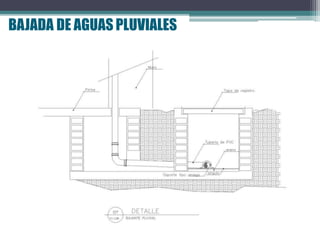

BAJADA DE AGUAS
PLUVIALES.

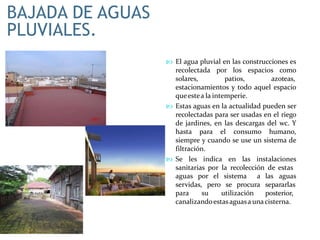

 El agua pluvial en las construcciones es
recolectada por los espacios como
solares, patios, azoteas,
estacionamientos y todo aquel espacio
queestea la intemperie.
 Estas aguas en la actualidad pueden ser
recolectadas para ser usadas en el riego
de jardines, en las descargas del wc. Y
hasta para el consumo humano,
siempre y cuando se use un sistema de
filtración.
 Se les indica en las instalaciones
sanitarias por la recolección de estas
aguas por el sistema a
servidas, pero se procura
para su utilización
las aguas
separarlas
posterior,
canalizandoestasaguasa unacisterna.

BAJADA DE AGUAS
PLUVIALES
 El reglamento nos indica que
para poder colocar una bajada de
aguas pluviales debemos tener en
cuenta la superficie de nuestra
azotea.
 Cada 100 m2 equivalen a una
bajada de diámetro de 4” o 100
mm
 100m2 -4” (100mm)
 150 m2 -6” (150 mm)
 200 m2 -8” (200 mm)
 Se recomienda no exceder estos
diámetrosom2.

BAJADA DE AGUAS
PLUVIALES
 El tipo de techo que tenemos en
nuestravivienda.
 Si los mismos respetan en las caídas los
porcentajes técnicosaceptables.
 Altura, caída y dimensión de los
mismos, nos dan una idea del caudal
que reciben de y a través de ello
podremos hacer el cálculo de: tipo de
material, elementos, esquema del
tendido, y con ellos la tranquilidad de
que el agua fluya correctamente por las
canaletas y hacia las bocas de bajada en
losembudos.
 Ver la cantidad de precipitación en una
zona determinada, esto se puede
obtener en el promedio de
precipitación anual, por lo menos de
cinco años, esto se ve en el Servicio
MeteorológicoNacional.

BAJADA DE AGUAS
PLUVIALES

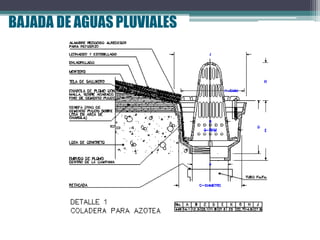

 Uno de los elementos que se utilizan
para la bajada de aguas pluviales son
las coladeras, ya que son aquel primer
filtro que no deja pasar a los sólidas de
mayor tamaño, como serían los hojas
de los árboles, basura que pueda
arrastrar el viento u otros elementos
quepudieraarrastrarla lluvia.

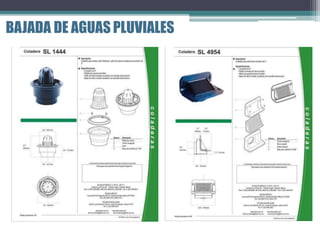

 Existen varios tipos de coladeras que
veremos a continuación cual sería su
uso.

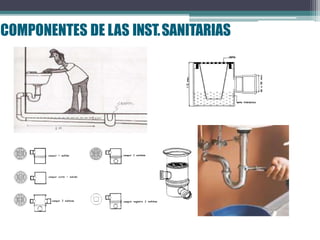

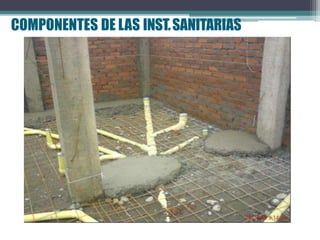

COMPONENTES DE LAS INST.SANITARIAS

COMPONENTES DE LAS INST.
SANITARIAS

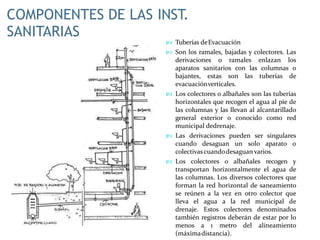

 Tuberías deEvacuación
 Son los ramales, bajadas y colectores. Las
derivaciones o ramales enlazan los
aparatos sanitarios con las columnas o
bajantes, estas son las tuberías de
evacuaciónverticales.
 Los colectores o albañales son las tuberías
horizontales que recogen el agua al pie de
las columnas y las llevan al alcantarillado
general exterior o conocido como red
municipal dedrenaje.
 Las derivaciones pueden ser singulares
cuando desaguan un solo aparato o
colectivascuandodesaguan varios.
 Los colectores o albañales recogen y
transportan horizontalmente el agua de
las columnas. Los diversos colectores que
forman la red horizontal de saneamiento
se reúnen a la vez en otro colector que
lleva el agua a la red municipal de
drenaje. Estos colectores denominados
también registros deberán de estar por lo
menos a 1 metro del alineamiento
(máximadistancia).

COMPONENTES DE LAS INST.
SANITARIAS

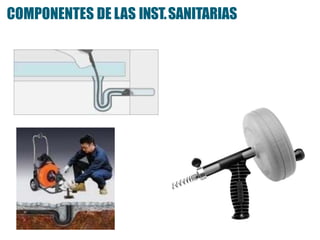

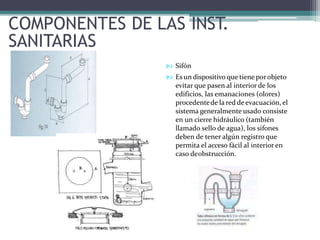

 Sifón
 Es un dispositivo que tieneporobjeto
evitar que pasen al interior de los
edificios, las emanaciones (olores)
procedentede la red de evacuación, el
sistema generalmente usado consiste
en un cierre hidráulico (también
llamado sello de agua), los sifones
deben de tener algún registro que
permita el acceso fácil al interior en
caso deobstrucción.

COMPONENTES DE LAS INST.SANITARIAS

TUBOS DE
VENTILACIÓN
 Los tubosdeventilacióntiene la
función de introducir aire fresco a las
tuberíasparadiluirlosgases ofensivos,
de facilitar la circulación de las
descarga e igualando presiones e
ingerir la formación de sifones que
decaerían las trampas sin defectos los
reglamentos sanitarios exigen una
ventilación adecuada en las
instalaciones y en el corte de
funcionamiento sanitario se muestra
comopuedecombinarsevarios tramos
de las bajadas con las tuberías de
ventilación logrando eficacia en el
funcionamiento adecuado de las
tuberíasrequeridas.

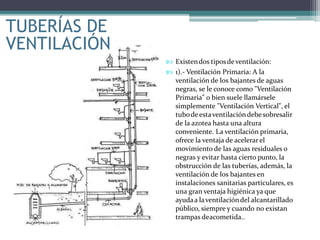

TUBERÍAS DE
VENTILACIÓN
 Existendos tiposdeventilación:
 1).- Ventilación Primaria: A la
ventilación de los bajantes de aguas
negras, se le conoce como "Ventilación
Primaria" o bien suele llamársele
simplemente "Ventilación Vertical", el
tubodeestaventilacióndebesobresalir
de la azotea hasta una altura
conveniente. La ventilación primaria,
ofrece la ventaja de acelerar el
movimiento de las aguas residuales o
negras y evitar hasta cierto punto, la
obstrucción de las tuberías, además, la
ventilación de los bajantes en
instalaciones sanitarias particulares, es
una gran ventaja higiénica ya que
ayudaa laventilacióndel alcantarillado
público, siempre y cuando no existan
trampas deacometida..

TUBOS DE
VENTILACIÓN
 2).- VentilaciónSecundaria: La
ventilación que se hace en los ramales
es la "Ventilación Secundaria" también
conocida como "Ventilación
Individual", esta ventilación se hace
con el objeto de que el agua de los
obturadores en el lado de la descarga
de los muebles, quede conectada a la
atmósfera y así nivelar la presión del
agua de los obturadores en ambos
lados, evitando seaanulado el efectode
las mismas e impidiendo la entrada de
los gasesa las habitaciones.

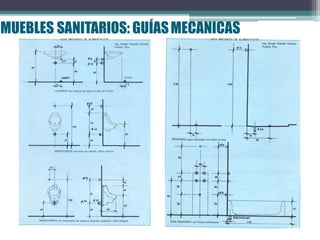

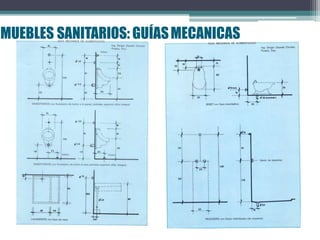

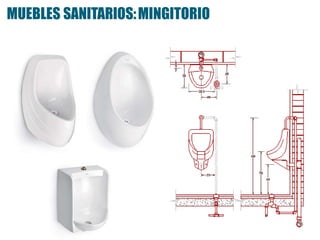

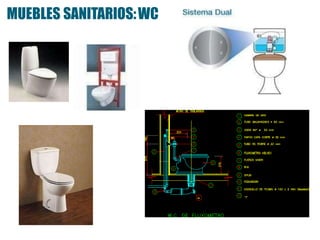

MUEBLES SANITARIOS: GUÍASMECANICAS

INSTALACIONES SANITARIAS:

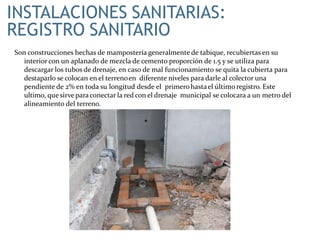

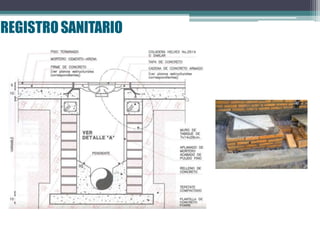

REGISTRO SANITARIO
Son construcciones hechas de mampostería generalmente de tabique, recubiertas en su
interior con un aplanado de mezcla de cemento proporción de 1.5 y se utiliza para
descargar los tubos de drenaje, en caso de mal funcionamiento se quita la cubierta para
destaparlo se colocan en el terrenoen diferente niveles para darle al colector una
pendiente de 2% en toda su longitud desde el primerohastael último registro. Este
ultimo, quesirve paraconectar la red con el drenaje municipal se colocara a un metro del
alineamiento del terreno.

Se recomienda que se emplee tubería de
PVC ó tubería de concreto de 6‘’, los
tubos de concreto deben de colocarse
con la boca de lacampanaen contrade
lacorriente de los líquidos. Los tubos
se unen entre si con una mezcla de
cemento y arena con proporción de 1 a
5; al pegarlos debe de tenerse cuidado
que la mezcla penetre alrededor de
toda la campana, ya que de lo contrario
habrá filtraciones. Así mismo, debe
cuidarse que la tubería quede en línea
recta, lo que se rectifica con un hilo
tendido entre los extremos de la línea.
Como regla general debe evitarse la
unión de dos tubos en forma
perpendicular, ya que esto propicia la
acumulación de desechosy
entaponamientode tubos.
REGISTRO SANITARIO

DUCTOS DE
INSTALACIONES
 Un ducto es un espacio dedicado a la
paso de las instalaciones en general,
estos ductos pueden estar en sentido
vertical como horizontal, la condición
principal del ducto es distribuir las
instalaciones de planta baja o sótano
hasta el nivel más alto que tenga el
edificio.

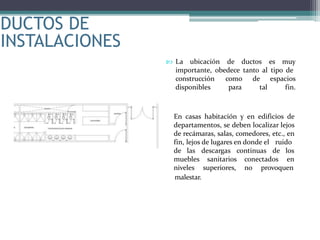

DUCTOS DE
INSTALACIONES
 La ubicación de ductos es muy
importante, obedece tanto al tipo de
construcción
disponibles
como de espacios
para tal fin.
En casas habitación y en edificios de
departamentos, se deben localizar lejos
de recámaras, salas, comedores, etc., en
fin, lejos de lugares en donde el ruido
descargas continuas de los
ensanitarios conectados
superiores, no provoquen
malestar.
de las
muebles
niveles

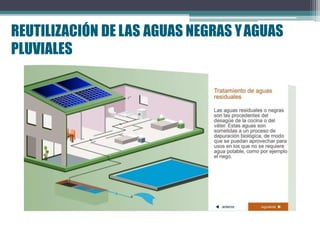

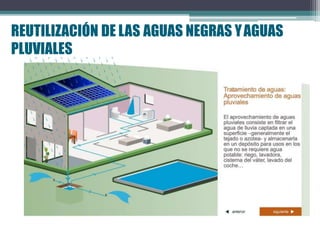

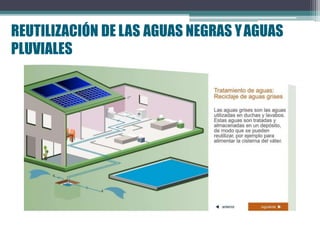

REUTILIZACIÓN DE LAS AGUAS
NEGRAS Y AGUAS PLUVIALES.
 Existen tres opciones diferentesde reciclajedeagua en el hogar. Sepueden reciclar
lasaguas grises -provenientes de lavabosyduchas, lasaguas negras -provenientes del wc y
la cocina-, y se puede aprovechar así mismo el agua de lluvia que cae sobre nuestro
tejado.
 El tratamientode estetipode aguasdifiere bastanteentresí, aunque lo que tienen en
común es que necesitan circuitos hidráulicos separados dentro de la casa.
Normalmente plantearse este tipo de instalación es recomendable antes de la
construcciónde la casa, dada la obraque requierela construcciónde estosdiferentes
circuitos.

REUTILIZACIÓN DE LAS AGUAS NEGRAS
Y AGUAS PLUVIALES.
 Muchos se interesanúnicamentepor un sólo tipode reciclaje, puesto
que el volumen de aguaque generaríanentre los tres superaría la
demandade aguaen los usos que se le da a este recurso. El tratamiento
de estas aguas no genera agua potable, cuya consecución sería más
compleja; por eso se aprovecha mayormente para limpiezas -suelos,
coche, lavadora, etc.-, o para regarel jardín.
 De hecho, la FAO recomiendael usodeaguas negras recicladas
precisamentepara regarel jardín, dado que el tratamientode las
mismas las higienizapero no elimina los fosfatosy nitratos, que son la
base de los abonos.

REUTILIZACIÓN DE LAS AGUAS NEGRAS YAGUAS
PLUVIALES

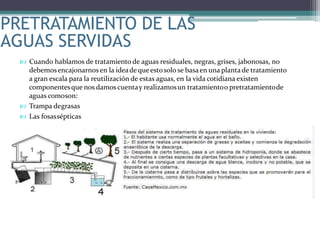

PRETRATAMIENTO DE LAS
AGUAS SERVIDAS
 Cuando hablamos de tratamiento de aguas residuales, negras, grises, jabonosas, no
debemosencajonarnos en la ideade queestosolo se basaen una plantade tratamiento
a gran escala para la reutilización de estas aguas, en la vida cotidiana existen
componentesque nos damos cuentay realizamosun tratamientoo pretratamientode
aguas comoson:
 Trampa degrasas
 Las fosassépticas

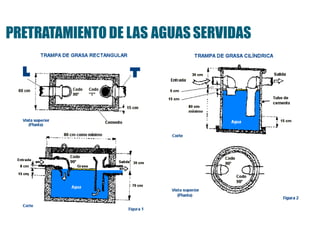

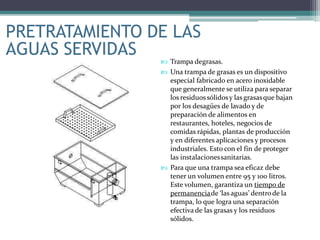

 Trampa degrasas.
 Una trampa de grasas es un dispositivo
especial fabricado en acero inoxidable
que generalmente se utiliza para separar
los residuossólidosy lasgrasasque bajan
por los desagües de lavado y de
preparación de alimentos en
restaurantes, hoteles, negocios de
comidas rápidas, plantas de producción
y en diferentes aplicaciones y procesos
industriales. Esto con el fin de proteger
las instalacionessanitarias.
 Para que una trampa sea eficaz debe
tener un volumen entre 95 y 100 litros.
Este volumen, garantiza un tiempo de
permanenciade ‘las aguas’ dentrode la
trampa, lo que logra una separación
efectiva de las grasas y los residuos
sólidos.
AGUAS SERVIDAS

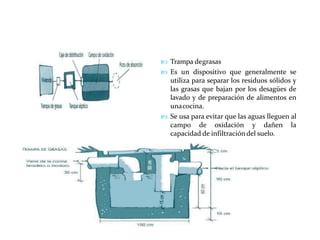

 Trampa degrasas
 Es un dispositivo que generalmente se
utiliza para separar los residuos sólidos y
las grasas que bajan por los desagües de
lavado y de preparación de alimentos en
unacocina.
 Se usa para evitar que las aguas lleguen al
campo de oxidación y dañen la
capacidad de infiltracióndel suelo.

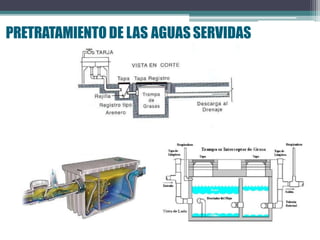

PRETRATAMIENTO DE LAS AGUASSERVIDAS

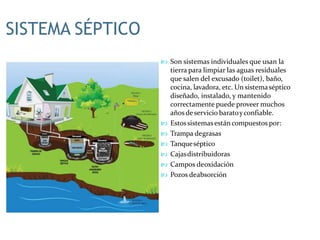

SISTEMA SÉPTICO
 Son sistemas individuales que usan la
tierra para limpiar las aguas residuales
que salen del excusado (toilet), baño,
cocina, lavadora, etc. Un sistemaséptico
diseñado, instalado, y mantenido
correctamente puede proveer muchos
añosde servicio baratoyconfiable.
 Estossistemasestán compuestos por:
 Trampa degrasas
 Tanqueséptico
 Cajasdistribuidoras
 Campos deoxidación
 Pozos deabsorción

AGUAS SERVIDAS
 Fosaséptica
 La fosa séptica es un recipiente
hermético diseñado y construido para
recibir las aguas de desecho de una casa,
separar los sólidos de los líquidos,
suministrar una digestión limitada a la
materia orgánica retenida, almacenar los
sólidos y permitir que el líquido
clarificado sea descargado para su
posteriortratamientoy disposición.

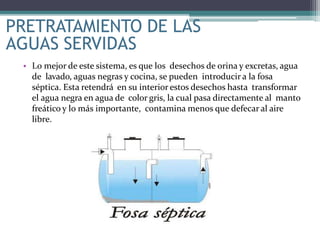

• Lo mejor de este sistema, es que los desechos de orina y excretas, agua
de lavado, aguas negras y cocina, se pueden introducir a la fosa
séptica. Esta retendrá en su interior estos desechos hasta transformar
el agua negra en agua de color gris, la cual pasa directamente al manto
freático y lo más importante, contamina menos que defecar al aire
libre.
AGUAS SERVIDAS




Fosaséptica
Es una caja rectangular de uno o varios
compartimentosque reciben lasexcretas
y las aguas grises. Se construyen
generalmente enterrados, utilizando el
bloquerevestidocon morteroo concreto.
El tanquesépticotienecomoobjetivo
reciclar las aguas grises y las excretas
para eliminar de ellas los sólidos
sediméntalesen uno a tresdías.
SISTEMA SÉPTICO

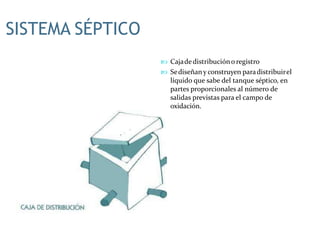

 Cajadedistribucióno registro
 Sediseñany construyen paradistribuirel
líquido que sabe del tanque séptico, en
partes proporcionales al número de
salidas previstas para el campo de
oxidación.
SISTEMA SÉPTICO

 Campo deoxidación
 Cuando las condiciones del lugar son
óptimas y no hay amenaza para la
calidad de las aguas subterráneas,
usualmente la infiltración en el sueloes
el mejor método para filtrar el liquido
queproviene de lacajadedistribución.
 El liquido pasa a través de una tubería
perforada,generalmentedegres, con 4”
dediámetro.
 La tuberíadebe teneruna pendiente
promedio de 4 % para permitir el
desplazamiento dellíquido.
 Si existenaguassubterráneasen la zona
del campodeoxidación o infiltración, el
nivel debe quedar por lo menos a un
metro de profundidad del fondo de la
zanja deinfiltración.
SISTEMA SÉPTICO

 Pozo deabsorción
 Se recomienda como alternativa cuando
no se pueden usar los campos de
oxidación, odonde el suelo permeablees
muy profundo. El liquido proveniente
del tanquesépticopasa a travésdel pozo
hecho con ladrillos o rocas conjuntas
abiertas (sin mortero) y llega al suelo
circundante. Luego es tratado por las
bacteriaspresentesen el suelo.
 Lasdimensionesy el númerode pozos
dependerá de la permeabilidad del
terreno y del nivel freático (agua
subterránea).
 Ladistanciaentredos pozosdebeser por
lo menos tres veces el diámetro interno
del mayor deellos.
 Cadapozodebe tenertapade
inspección.
SISTEMA SÉPTICO

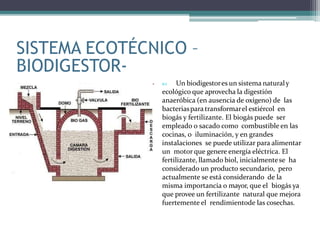

SISTEMA ECOTÉCNICO –
BIODIGESTOR-
•  Un biodigestores un sistema naturaly
ecológico que aprovecha la digestión
anaeróbica (en ausencia de oxígeno) de las
bacteriaspara transformarel estiércol en
biogás y fertilizante. El biogás puede ser
empleado o sacado como combustible en las
cocinas, o iluminación, y en grandes
instalaciones se puede utilizar para alimentar
un motor que genere energía eléctrica. El
fertilizante, llamado biol, inicialmentese ha
considerado un producto secundario, pero
actualmente se está considerando de la
misma importancia o mayor, que el biogás ya
que provee un fertilizante natural que mejora
fuertemente el rendimientode las cosechas.

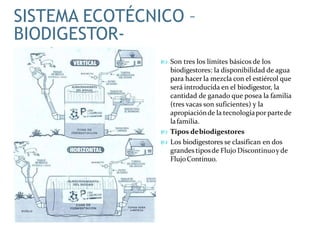

 Son tres los límites básicos de los
biodigestores: la disponibilidad de agua
para hacer la mezcla con el estiércol que
será introducida en el biodigestor, la
cantidad de ganado que posea la familia
(tres vacas son suficientes) y la
apropiaciónde la tecnologíaporpartede
lafamilia.
 Tipos debiodigestores
 Los biodigestores se clasifican en dos
grandes tiposde Flujo Discontinuoy de
FlujoContinuo.
BIODIGESTOR-

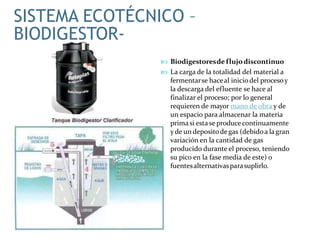

 Biodigestoresde flujodiscontinuo
 La carga de la totalidad del material a
fermentarse haceal iniciodel procesoy
la descarga del efluente se hace al
finalizar el proceso; por lo general
requieren de mayor mano de obra y de
un espacio para almacenar la materia
primasi estase producecontinuamente
yde un depositodegas (debidoa lagran
variación en la cantidad de gas
producido durante el proceso, teniendo
su pico en la fase media de este) o
fuentesalternativasparasuplirlo.
BIODIGESTOR-

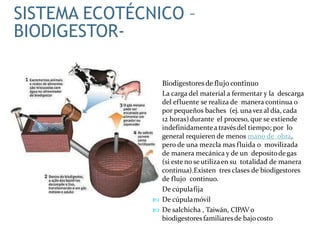

 Biodigestoresde flujo continuo
 La carga del material a fermentar y la descarga
del efluente se realiza de manera continua o
por pequeños baches (ej. unavez al día, cada
12 horas) durante el proceso, que se extiende
indefinidamentea travésdel tiempo; por lo
general requieren de menos mano de obra,
pero de una mezcla mas fluida o movilizada
de manera mecánica y de un depositodegas
(si este no se utilizaen su totalidad de manera
continua).Existen tres clases de biodigestores
de flujo continuo.
 De cúpulafija
 De cúpulamóvil
 De salchicha , Taiwán, CIPAV o
biodigestoresfamiliaresde bajocosto
BIODIGESTOR-

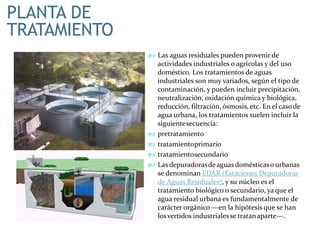

PLANTA DE
TRATAMIENTO
 Las aguas residuales pueden provenir de
actividades industriales o agrícolas y del uso
doméstico. Los tratamientos de aguas
industriales son muy variados, según el tipo de
contaminación, y pueden incluir precipitación,
neutralización, oxidación química y biológica,
reducción, filtración, ósmosis, etc. En el casode
agua urbana, los tratamientos suelen incluir la
siguientesecuencia:
 pretratamiento
 tratamientoprimario
 tratamientosecundario
 Las depuradorasdeaguas domésticaso urbanas
se denominan EDAR (Estaciones Depuradoras
de Aguas Residuales), y su núcleo es el
tratamiento biológico o secundario, ya que el
agua residual urbana es fundamentalmente de
carácter orgánico —en la hipótesis que se han
losvertidos industrialesse tratanaparte—.

 Tiposde tratamientodeaguas residualesdeorigen urbano
 Pretratamiento. Busca acondicionar el agua residual para facilitar los tratamientos
propiamentedichos, y preservar la instalación de erosionesy taponamientos. Incluye
equipos talescomo rejas, tamices, desarenadoresy desengrasadores.
 Tratamientoprimarioo tratamientofísico-químico: busca reducirla materiasuspendida
por medio de la precipitación o sedimentación, con o sin reactivos, o por medio de
diversos tipos de oxidación química —poco utilizada en la práctica, salvo aplicaciones
especiales, porsu altocoste.
 Tratamiento secundario o tratamiento biológico: se emplea de forma masiva para
eliminar la contaminación orgánica disuelta, la cual es costosa de eliminar por
tratamientos físico-químicos. Suele aplicarse tras los anteriores. Consisten en la
oxidación aerobiade la materiaorgánica —en sus diversasvariantesde fangos activados,
lechosde partículas, lagunas de oxidación y otrossistemas— o su eliminaciónanaerobia
en digestorescerrados. Ambos sistemasproducen fangos en mayoro menor medida que,
asu vez, deben ser tratadospara su reducción, acondicionamientoydestino final.
 Tratamiento terciario, de carácter físico-químico o biológico: desde el punto de vista
conceptual no aplica técnicas diferentes que los tratamientos primarios o secundarios,
sino que utiliza técnicas de ambos tipos destinadas a pulir o afinar el vertido final,
mejorando alguna de sus características. Si se emplea intensivamente pueden lograr
hacerel aguade nuevo apta parael abastecimientode necesidadesagrícolas, industriales,
e incluso para potabilización (reciclajedeefluentes).

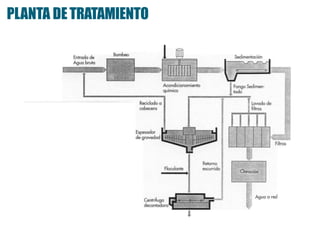

PLANTA DE
TRATAMIENTO

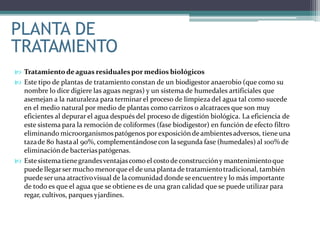

 Tratamientodeaguas residualespor medios biológicos
 Este tipo de plantas de tratamiento constan de un biodigestor anaerobio (que como su
nombre lo dice digiere las aguas negras) y un sistema de humedales artificiales que
asemejan a la naturaleza para terminar el proceso de limpieza del agua tal como sucede
en el medio natural por medio de plantas como carrizos o alcatraces que son muy
eficientes al depurar el agua después del proceso de digestión biológica. La eficiencia de
este sistema para la remoción de coliformes (fase biodigestor) en función de efecto filtro
eliminando microorganismospatógenos porexposiciónde ambientesadversos, tiene una
tazade 80 hastaal 90%, complementándosecon la segunda fase (humedales) al 100% de
eliminaciónde bacteriaspatógenas.
 Estesistematienegrandesventajascomo el costode construccióny mantenimientoque
puede llegarser mucho menorque el de una plantade tratamientotradicional, también
puedeser una atractivovisual de la comunidad donde seencuentrey lo más importante
de todo es que el agua que se obtiene es de una gran calidad que se puede utilizar para
regar, cultivos, parques yjardines.

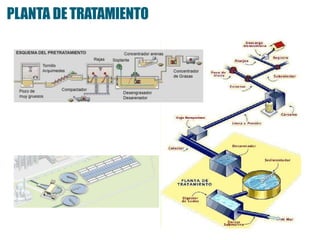

PLANTA DE
TRATAMIENTO

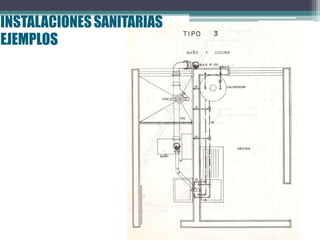

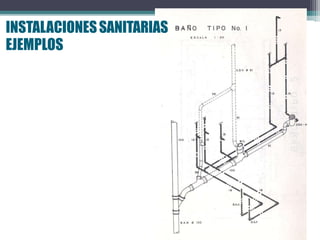

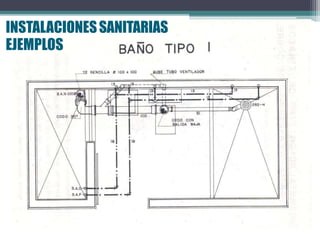

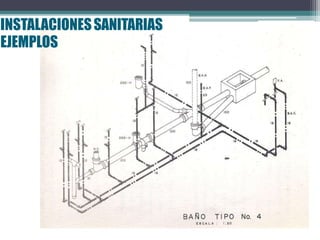

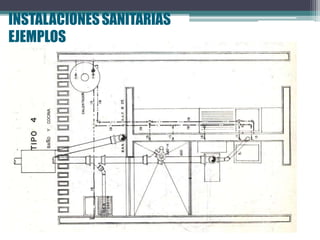

INSTALACIONESSANITARIAS

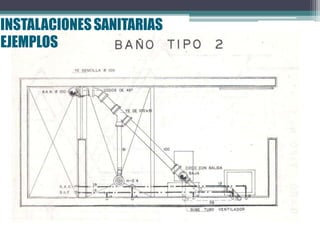

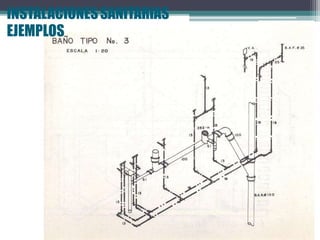

EJEMPLOS

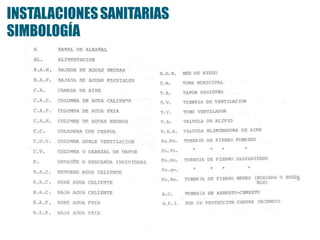

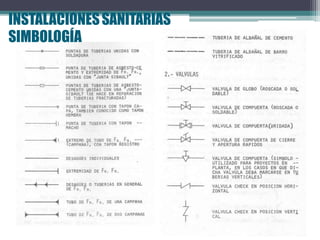

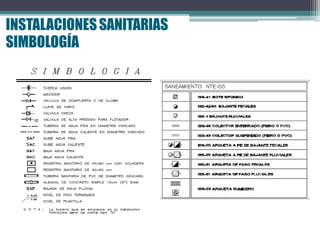

INSTALACIONESSANITARIAS

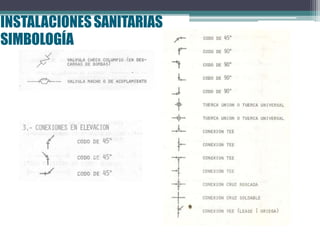

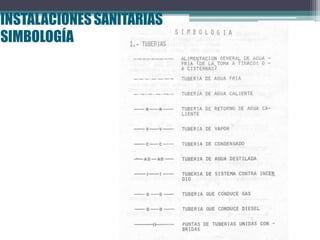

SIMBOLOGÍA

Expo.edificacion3

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Expo.edificacion3

Último

Expo.edificacion3
