1. LOSA
HONGO/
ESPECIALES
INTEGRANTES:
o LAVADO QUISPE, PAOLA
o SANCHEZ NIERI, GUISELLA
o TORRES LOZANO, SHEILLY
PROCESOS CONSTRUCTIVOS II

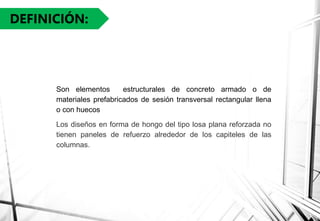

2. Son elementos estructurales de concreto armado o de
materiales prefabricados de sesión transversal rectangular llena
o con huecos
Los diseños en forma de hongo del tipo losa plana reforzada no
tienen paneles de refuerzo alrededor de los capiteles de las
columnas.
DEFINICIÓN:

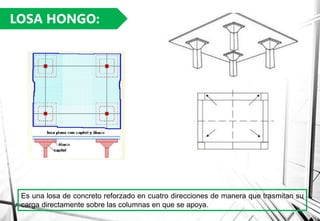

3. Es una losa de concreto reforzado en cuatro direcciones de manera que trasmitan su
carga directamente sobre las columnas en que se apoya.
LOSA HONGO:

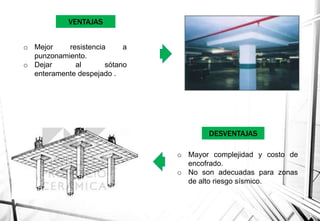

4. VENTAJAS
o Mejor resistencia a
punzonamiento.
o Dejar al sótano
enteramente despejado .
o Mayor complejidad y costo de
encofrado.
o No son adecuadas para zonas
de alto riesgo sísmico.
DESVENTAJAS

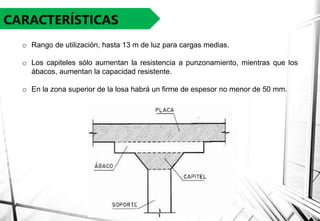

5. CARACTERÍSTICAS
o Rango de utilización, hasta 13 m de luz para cargas medias.
o Los capiteles sólo aumentan la resistencia a punzonamiento, mientras que los
ábacos, aumentan la capacidad resistente.
o En la zona superior de la losa habrá un firme de espesor no menor de 50 mm.

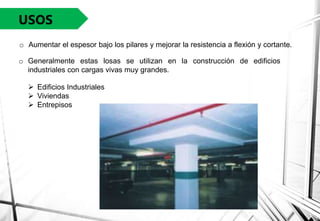

6. USOS
o Aumentar el espesor bajo los pilares y mejorar la resistencia a flexión y cortante.
 Edificios Industriales
 Viviendas
 Entrepisos
o Generalmente estas losas se utilizan en la construcción de edificios
industriales con cargas vivas muy grandes.

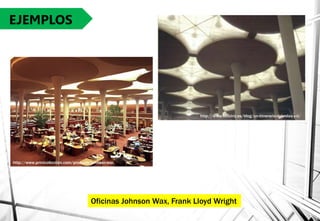

7. EJEMPLOS
Oficinas Johnson Wax, Frank Lloyd Wright
http://www.locutriz.es/blog/un-itinerario-del-relax-y-ii/
http://www.printcollection.com/products/johnson-wax

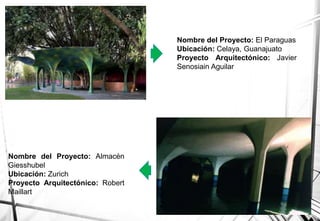

8. Nombre del Proyecto: El Paraguas
Ubicación: Celaya, Guanajuato
Proyecto Arquitectónico: Javier
Senosiain Aguilar
Nombre del Proyecto: Almacén
Giesshubel
Ubicación: Zurich
Proyecto Arquitectónico: Robert
Maillart

9. LOSAS ESPECIALES:
COLABORANTES TRIDILOSA

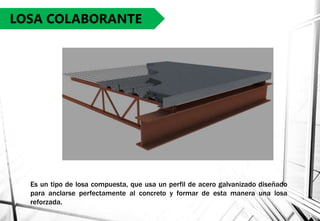

10. LOSA COLABORANTE
Es un tipo de losa compuesta, que usa un perfil de acero galvanizado diseñado
para anclarse perfectamente al concreto y formar de esta manera una losa
reforzada.

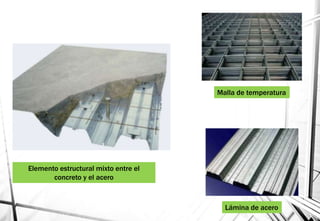

11. Lámina de acero
Malla de temperatura
Elemento estructural mixto entre el
concreto y el acero

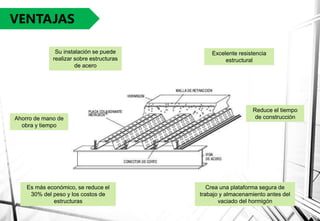

12. VENTAJAS
Es más económico, se reduce el
30% del peso y los costos de
estructuras
Excelente resistencia
estructural
Crea una plataforma segura de
trabajo y almacenamiento antes del
vaciado del hormigón
Su instalación se puede
realizar sobre estructuras
de acero
Ahorro de mano de
obra y tiempo
Reduce el tiempo
de construcción

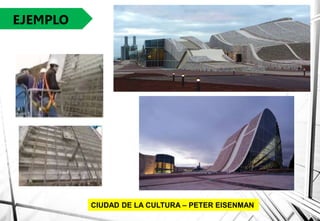

13. EJEMPLO
CIUDAD DE LA CULTURA – PETER EISENMAN

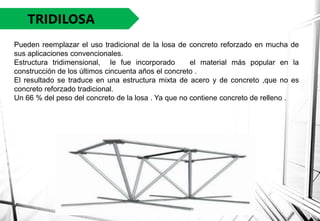

14. TRIDILOSA
Pueden reemplazar el uso tradicional de la losa de concreto reforzado en mucha de
sus aplicaciones convencionales.
Estructura tridimensional, le fue incorporado el material más popular en la
construcción de los últimos cincuenta años el concreto .
El resultado se traduce en una estructura mixta de acero y de concreto ,que no es
concreto reforzado tradicional.
Un 66 % del peso del concreto de la losa . Ya que no contiene concreto de relleno .

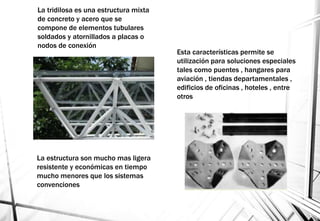

15. La tridilosa es una estructura mixta
de concreto y acero que se
compone de elementos tubulares
soldados y atornillados a placas o
nodos de conexión
La estructura son mucho mas ligera
resistente y económicas en tiempo
mucho menores que los sistemas
convenciones
Esta características permite se
utilización para soluciones especiales
tales como puentes , hangares para
aviación , tiendas departamentales ,
edificios de oficinas , hoteles , entre
otros

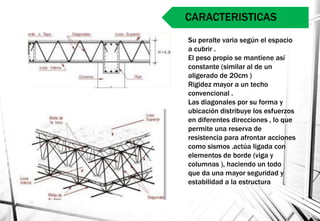

16. Su peralte varia según el espacio
a cubrir .
El peso propio se mantiene así
constante (similar al de un
aligerado de 20cm )
Rigidez mayor a un techo
convencional .
Las diagonales por su forma y
ubicación distribuye los esfuerzos
en diferentes direcciones , lo que
permite una reserva de
resistencia para afrontar acciones
como sismos .actúa ligada con
elementos de borde (viga y
columnas ), haciendo un todo
que da una mayor seguridad y
estabilidad a la estructura
CARACTERISTICAS

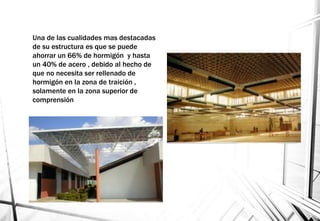

17. Una de las cualidades mas destacadas
de su estructura es que se puede
ahorrar un 66% de hormigón y hasta
un 40% de acero , debido al hecho de
que no necesita ser rellenado de
hormigón en la zona de traición ,
solamente en la zona superior de
comprensión

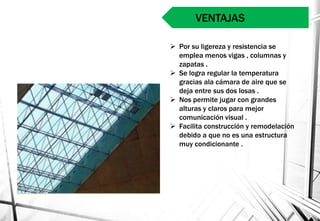

18.  Por su ligereza y resistencia se
emplea menos vigas , columnas y
zapatas .
 Se logra regular la temperatura
gracias ala cámara de aire que se
deja entre sus dos losas .
 Nos permite jugar con grandes
alturas y claros para mejor
comunicación visual .
 Facilita construcción y remodelación
debido a que no es una estructura
muy condicionante .
VENTAJAS

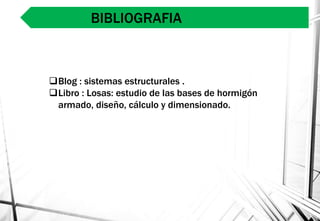

19. BIBLIOGRAFIA
Blog : sistemas estructurales .
Libro : Losas: estudio de las bases de hormigón
armado, diseño, cálculo y dimensionado.
