2. ¿Qué es flujograma?

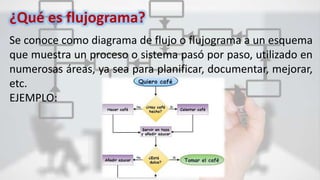

Se conoce como diagrama de flujo o flujograma a un esquema
que muestra un proceso o sistema pasó por paso, utilizado en
numerosas áreas, ya sea para planificar, documentar, mejorar,
etc.

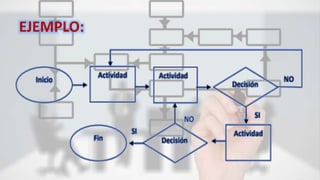

EJEMPLO:

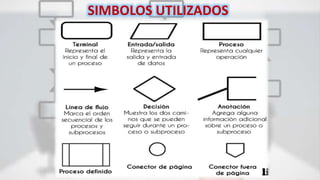

3. SIMBOLOS UTILIZADOS

4. EJEMPLO:

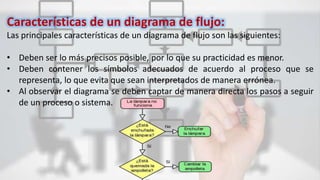

5. Características de un diagrama de flujo:
Las principales características de un diagrama de flujo son las siguientes:
• Deben ser lo más precisos posible, por lo que su practicidad es menor.
• Deben contener los símbolos adecuados de acuerdo al proceso que se
representa, lo que evita que sean interpretados de manera errónea.
• Al observar el diagrama se deben captar de manera directa los pasos a seguir
de un proceso o sistema.

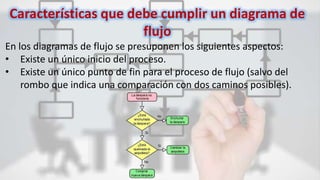

6. Características que debe cumplir un diagrama de
flujo
En los diagramas de flujo se presuponen los siguientes aspectos:
• Existe un único inicio del proceso.
• Existe un único punto de fin para el proceso de flujo (salvo del
rombo que indica una comparación con dos caminos posibles).

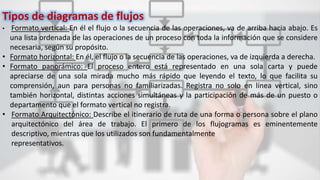

7. Tipos de diagramas de flujos
• Formato vertical: En él el flujo o la secuencia de las operaciones, va de arriba hacia abajo. Es
una lista ordenada de las operaciones de un proceso con toda la información que se considere
necesaria, según su propósito.
• Formato horizontal: En él, el flujo o la secuencia de las operaciones, va de izquierda a derecha.
• Formato panorámico: El proceso entero está representado en una sola carta y puede
apreciarse de una sola mirada mucho más rápido que leyendo el texto, lo que facilita su
comprensión, aun para personas no familiarizadas. Registra no solo en línea vertical, sino
también horizontal, distintas acciones simultáneas y la participación de más de un puesto o
departamento que el formato vertical no registra.
• Formato Arquitectónico: Describe el itinerario de ruta de una forma o persona sobre el plano
arquitectónico del área de trabajo. El primero de los flujogramas es eminentemente
descriptivo, mientras que los utilizados son fundamentalmente
representativos.

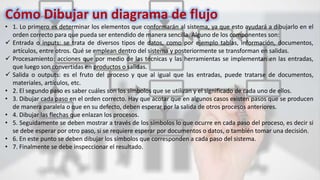

9. Cómo Dibujar un diagrama de flujo
• 1. Lo primero es determinar los elementos que conformarán al sistema, ya que esto ayudará a dibujarlo en el
orden correcto para que pueda ser entendido de manera sencilla. Alguno de los componentes son:
 Entrada o inputs: se trata de diversos tipos de datos, como por ejemplo tablas, información, documentos,
artículos, entre otros. Qué se emplean dentro del sistema y posteriormente se transforman en salidas.
 Procesamiento: acciones que por medio de las técnicas y las herramientas se implementan en las entradas,
que luego son convertidas en productos o salidas.
 Salida o outputs: es el fruto del proceso y que al igual que las entradas, puede tratarse de documentos,
materiales, artículos, etc.
• 2. El segundo paso es saber cuáles son los símbolos que se utilizan y el significado de cada uno de ellos.
• 3. Dibujar cada paso en el orden correcto. Hay que acotar que en algunos casos existen pasos que se producen
de manera paralela o que en su defecto, deben esperar por la salida de otros procesos anteriores.
• 4. Dibujar las flechas que enlazan los procesos.
• 5. Seguidamente se deben mostrar a través de los símbolos lo que ocurre en cada paso del proceso, es decir si
se debe esperar por otro paso, si se requiere esperar por documentos o datos, o también tomar una decisión.
• 6. En este punto se deben dibujar los símbolos que corresponden a cada paso del sistema.
• 7. Finalmente se debe inspeccionar el resultado.

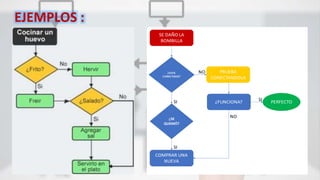

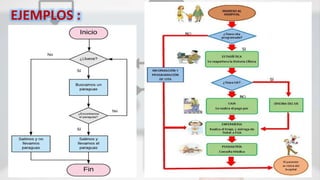

11. EJEMPLOS :

12. EJEMPLOS :

13. CONCLUSIÓN
El flujograma si es un tipo de texto porque ilustra de manera gráfica
las instrucciones de un proceso para la obtención de un producto o
realizar una acción especifica.
