1. ÁREA DE
REVELADO Y
TECNICAS DE
REVELADO
Danna Ornelas
Selene Lara
Irving Duarte
Víctor Solís
Diana Villalobos.

2. Área de Revelado.
Después que las películas son expuestas a la
radiación, Necesitan ser procesadas para poder
ver el registro obtenido. Este proceso se realiza con
químicos especiales, y un área de revelado.

3. Distribución del área de Revelado.
La función que va a tener el área de revelado es la
de proporcionar un ambiente por completo
obscuro donde se pueda procesar la película y
obtener la radiografía, debe contar con un
espacio bien diseñado y además equipado.

4. Requisitos de la habitación.
El área de revelado ha de ofrecer las mejores
condiciones de seguridad en el trabajo, observando
las normas de protección radiológica para todo el
personal, sobre todo si está colindante con cualquier
equipo de rayos X. Como dentro del cuarto oscuro
hay una línea de electricidad y una circulación de
agua para los líquidos, se deberá prestar mucha
atención al recorrido de los dos circuitos para no
tener ningún riesgo de contacto entre ellos.

5. La entrada al cuarto oscuro debe hacerse
mediante un sistema totalmente hermético al
paso de luz y radiaciones, como por ejemplo:
sistema de acceso anti luz, laberinto con tabiques
(de color negro) sistema de dos puertas, de
puerta única con avisador luminoso.
Es conveniente disponer al mobiliario pegado a
las paredes.

6. Tamaño del área de revelado.
Debe ser grande, lo suficiente para acomodar el
equipo de procesado de películas y una amplia área
de trabajo. Debe medir por lo menos de 5 a 6 m2, el
tamaño del cuarto lo determinan varios factores:
• Volumen de radiografías procesadas
• Numero de personas que utilizan la habitación
• Tipo de equipo de procesamiento utilizado
• El espacio requerido para duplicación de películas y
almacenaje.

7. ILUMINACIÓN
El área de revelado debe de ser una
habitación completamente obscura de luz
visible blanca. El decir que es completamente
obscuro es incorrecto, se dice completamente
obscuro, porque por este no se debe de filtrar
luz alguna del exterior, sin embargo hay dos
tipos de luz en el área de revelado:
• Iluminación de la habitación
• Luz de seguridad

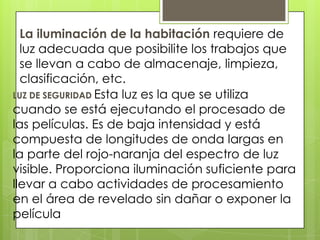

8. La iluminación de la habitación requiere de
luz adecuada que posibilite los trabajos que
se llevan a cabo de almacenaje, limpieza,
clasificación, etc.
LUZ DE SEGURIDAD Esta luz es la que se utiliza
cuando se está ejecutando el procesado de
las películas. Es de baja intensidad y está
compuesta de longitudes de onda largas en
la parte del rojo-naranja del espectro de luz
visible. Proporciona iluminación suficiente para
llevar a cabo actividades de procesamiento
en el área de revelado sin dañar o exponer la
película

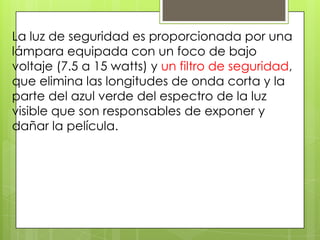

9. La luz de seguridad es proporcionada por una
lámpara equipada con un foco de bajo
voltaje (7.5 a 15 watts) y un filtro de seguridad,
que elimina las longitudes de onda corta y la
parte del azul verde del espectro de la luz
visible que son responsables de exponer y
dañar la película.

10. Se disponen de varios tipos de luz con
diferentes filtros para utilizar en el cuarto
obscuro; algunas no se utilizan sólo con
películas intrabucales,
otras sólo con extrabucales
y otros están diseñados para usarse en ambas.
Por ejemplo un buen filtro universal de
seguridad en aéreas de revelado, que se
recomienda tanto para películas de pantalla
extrabucal como películas intrabucales, es el
GBX-2 de Kodak.

11. TANQUE DE PROCESAMIENTO




El procesamiento manual, es un método simple que se
utiliza para revelar, enjuagar, fijar y lavar las radiografías
dentales. Para este proceso, se requiere de un tanque de
procesamiento; éste es un contenedor dividido en
compartimientos para solución reveladora, aguay
solución fijadora; tiene dos tanques insertados y un
tanque maestro.
Tanques insertados. Hay dos tanques insertados
removibles de cuatro litros que contienen soluciones
reveladoras y fijadoras, el revelador casi siempre se
coloca en la parte izquierda y el fijador en la derecha, el
agua en el tanque maestro separa ambos contenedores.
Tanque maestro. Este tanque sostiene los dos tanques
insertados y está lleno con agua, que rodea a estos.
El tanque de procesamiento debe de ser de acero
inoxidable, que no reaccione con las soluciones de
procesamiento y sea fácil de limpiar. Debe de estar
equipado con una con una tapa a prueba de luz, con el
fin de protegerlas de la oxidación y la evaporación

12. Procesador Automatico

Es otra manera simple de revelar las películas
dentales, la pieza esencial del equipo
requerido es un aparato de procesamiento
automático o procesador automático, el
cual sigue de manera automática todos los
pasos para procesar la película. Cada
equipo dispone de características diferentes
para lograr el revelado, además de que
muchos también guardan un margen en el
tamaño de películas las cuales revelan.

13. Procesamiento Manual




Es un método simple para revelar, enjuagar, fijar y lavar las películas
radiográficas. Para procesar las películas a mano, se requieren de
conocer los requisitos de tipo específico, cuales son los procedimientos
paso por paso, el cuidado y mantenimiento del equipo, y los suministros.
Para desarrollar esta técnica se requieren de accesorios, que son:
Termómetro.- Este va a determinar la temperatura de revelador, se
coloca de forma directa en el depósito de líquido revelador. Con este se
comprueba que el revelador este a una temperatura ideal, que debe de
ser de 20º, por debajo de esta temperatura hacia los 15º los líquidos
trabajan muy lento y conducen a un sobrelavado, por encima de los
26.5º C trabajan demasiado rápido y producen niebla en la película. La
temperatura del revelador determina el tiempo de revelado.
Cronometro.- Es indispensable en el procesamiento manual cuidar los
tiempos indicados por el fabricante.
Ganchos para películas.- Están diseñados para sostener a las películas
durante el proceso manual de revelado, son de acero inoxidable y
pueden llegar a sostener hasta 20 películas intrabucales.

14. Procedimiento Paso por Paso





1. Determinar cuál es la solución reveladora; por lo general el
tanque insertado a la izquierda es el que se utiliza para el
revelador y el de la derecha para el fijador. La solución
fijadora se identifica con facilidad por su olor a vinagre.
2. Compruebe los niveles de las soluciones si el nivel del
revelador esta bajo agregue solución nueva; si esta bajo el
del fijador, también agregue solución. Nunca agregar agua
para elevar el nivel de las soluciones; esta disminuye la
resistencia de los productos.
3. Mezcle las soluciones con una varilla o cuchara de mezcla.
Para evitar la contaminación de los químicos se deben de
utilizar diferentes mezcladores para cada uno de las
soluciones.
4. Se debe de comprobar la temperatura del revelador; la
temperatura optima es de entre 20º y 21ºC; sin embargo, se
pueden utilizar entre los 18º y 24 ºC.
5. El gancho se marca con el nombre del paciente y la fecha
de exposición

15. 




6. El área de revelado debe estar libre de luz blanca, y se deben de
prender las luces de seguridad.
7. Para películas intrabucales destape con cuidado cada una de las
películas expuestas sobre una superficie de trabajo limpia, con los
cuidados del control de infecciones adecuados. (las películas solo
se deben de manipular por el borde).
8. Cada película se debe de prensar en el gancho previamente
etiquetado (una película por pinza) cada película debe de estar
bien sujetada en el gancho.
9. Con base en la temperatura del revelador y en base a las
instrucciones del fabricante, se deben de cuidar los tiempos con el
cronometro.
10. El gancho se sumerge dentro de la solución reveladora; las
películas no deben de tener contacto entre sí, ni las paredes del
tanque durante el revelado, se agitan con suavidad los ganchos
hacia arriba y hacia abajo con suavidad varias veces, para evitar
burbujas de aire en las películas. El gancho se cuelga en el borde
del tanque y se asegura que las películas estén sumergidas en la
solución reveladora, se activa el cronometro y se tapa el tanque de
procesamiento.

16. 




11. Cuando el cronometro lo marque, destape el tanque, retire los
ganchos con las películas de la solución y colóquelas en agua
circulante en el tanque maestro. Agite por 20 a 30 seg. Se retiran y
elimina el agua excedente por varios segundos.
12. Con base en el tiempo de revelado, determine el tiempo de
fijado y se activa el cronometro. El tiempo de fijación es el doble a
tiempo de revelado.
13. Se sumerge el gancho en la solución fijadora; se agita con
suavidad hacia arriba ay abajo varias veces. Se debe de asegurar
de que las películas estén dentro de la solución.
14. Cuando el cronometro lo indique, destape el tanque, retire el
gancho con las películas del fijador y permita que el excedente
escurra dentro del tanque. Coloque el gancho en el agua
circulante. Esto por un tiempo de 20 minutos.
15. Retire el gancho con las películas del agua y sacuda con
suavidad el excedente. Cubra tanque de procesamiento. Para
secar las películas con aire, suspenda el gancho en una barra libre
de polvo sobre un platón para que escurran. Si se utiliza la vitrina de
secado caliente, la temperatura no debe exceder los 49º C.

17.  16.
Retire las radiografías secas del
gancho y colóquelas en un sobre
marcado con el nombre del paciente y
la fecha de exposición fuera del cuarto
obscuro, utilice un negatoscopio para
observar las radiografías y colóquelas en
el montaje marcado.
 17. Después de los procedimientos del
proceso manual, limpie todo el equipo
utilizado y todas las superficies de trabajo.

18. Componentes Del Liquido
Revelador
 Un
agente revelador es una sustancia
capaz de cambiar químicamente el
hialuro de plata en plata metálica.
Químicamente este proceso se
denomina reducción.
 Cuando ocurre la reducción los átomos
o moléculas cambian electrones y
cuando ocurre una oxidación, los átomos
pierden electrones.

19.  Los
cristales que no han sido expuestos y
que no poseen imagen latente, no
resultan afectados durante el revelado.

20. Dos tipos de combinaciones en agentes
reveladores:
 Elon-combinacion de hidroquinona
 Fenidina-combinacion de hidroquinona

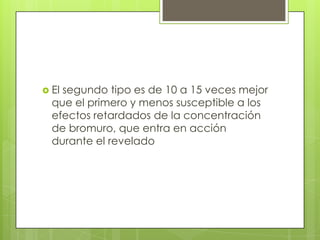

21.  El
segundo tipo es de 10 a 15 veces mejor
que el primero y menos susceptible a los
efectos retardados de la concentración
de bromuro, que entra en acción
durante el revelado

22. Errores De Revelado
 Una
imagen pobre en las radiografias se
traduce en perdida de informacion
diagnostica y conlleva a la repeticion del
proceso radiografico completo, lo que
implica la perdida de tiempoy energia
del paciente. Puede observarse multiples
defectos en el revelado manual de las
radiografias, asi como el revelado
automatico.

23. Tipos De Errores










Radiografías Claras
Radiografías Oscuras
Opacidad en la Película
Puntos o Manchas Oscuras en la Película
Manchas Claras en la Película/Manchas de Agua
Manchas Amarillas o Marrones
Radiografías Borrosas
Corte de Imágenes
Doble Imagen
Líneas Blancas

24. Base de la película
Soporta
calor,
humedad y exposición
química
Proporciona un
apoyo estable para
la emulsión y da
resistencia
.2 mm de espesor

25. Capa adhesiva
 Se
agrega antes de
aplicar la emulsión
 Capa
delgada
 Sirve
para que quede
unida a la base
 Recubre
a la base de
la película

26. Emulsión de la película
EMULSION.- Mezcla
homogénea de
gelatina y
cristales de
haluro de plata.
Brindar un medio
que capte la
imagen
Placa con mayor
sensibilidad a la
