El documento describe las propiedades y usos de diferentes tipos de vidrios. Explica que el vidrio está compuesto principalmente de sílice y otros óxidos que le dan sus características. Luego describe varios tipos como el float, templado, acústico, de doble vidriado hermético y de alta performance. Explica que estos últimos como el Low-E y Solar-E mejoran el aislamiento térmico y control solar.

1. VIDRIOS EL PALACIO DE CRISTAL Gran Exposición de Londres-1851 Arq. Joseph Paxton

2. VIDRIO : material TRANSPARENTE o TRASLÚCIDO obtenido por la FUSIÓN a unos 1.500 °C de: Arena de Sílice (SiO 2 ) CUARZO 69 a 74% Componente Vitrificable COMPONENTE PORCENTAJE FUNCIÓN Óxido de Sodio (Na 2 O) Óxido de Potasio (K 2 O) 12 a 16% Componentes Fundentes Óxido de Calcio (CaO) 5 a 12% Estabilizantes Óxido de Magnesio (MgO) Componentes Óxidos para conferir buena resistencia a la acción de agentes climáticos 0 a 6% Componentes Óxidos Metálicos en ciertos tipos de vidrios para colorear su masa Óxido de Aluminio (Al 2 O 3 )

3. La CALIDAD se decide con los COMPONENTES y el PROCESO TECNOLÓGICO de fabricación. El COLOR depende de los AGREGADOS. Es un MATERIAL AMORFO que se halla en ESTADO VÍTREO donde las moléculas, aunque están dispuestas en forma desordenada, poseen la COHESIÓN necesaria para presentar RIGIDEZ MECÁNICA.

4. Su COMPORTAMIENTO depende de VARIOS FACTORES: la RIGIDEZ de ENLACES de las MOLÉCULAS que lo integran el ESTADO de su SUPERFICIE. EL VIDRIO puede estar SOMETIDO a distintos ESFUERZOS MECÁNICOS: COMPRESIÓN, TRACCIÓN, TORSIÓN, PENETRACIÓN, IMPACTO. LA RESISTENCIA A LA COMPRESIÓN de un VIDRIO es mucho MAYOR que la RESISTENCIA A LA TRACCIÓN, por ello, por lo común, un VIDRIO ROMPE SIEMPRE a la TRACCIÓN . la SUPERFICIE del VIDRIO posee FISURAS MICROSCÓPICAS donde se CONCENTRAN las TENSIONES MECÁNICAS y potencialmente son ZONAS de FRACTURA.

5. 10 FACTORES PARA SELECCIONAR VIDRIOS EN OBRAS DE ARQUITECTURA 1.- Color y aspecto, 2.- Transparencia, Translucidez, Opacidad, 3.- Transmisión de luz visible, 4.- Transmisión de calor solar radiante, 5.- Aislación térmica, 6.- Aislación acústica, 7.- Resistencia, 8.- Flexión bajo cargas dinámicas y estáticas, 9.- Espesor adecuado, 10.- Cumplimiento de criterios de seguridad .

6. 2 FACTORES PARA DISEÑAR CON VIDRIOS EN OBRAS DE ARQUITECTURA LIMPIEZA MANTENIMIENTO

7. ALGUNOS TIPOS DE VIDRIOS

8. FLOAT o CRISTAL FLOTADO VIDRIO TEMPLADO CRISTALES ACÚSTICOS DOBLE VIDRIADO HERMÉTICO VIDRIOS ALTA PERFORMANCE VIDRIO ANTIREFLEJANTE o CON COATING VIDRIO “LOW – E” VIDRIO SOLAR-E ECLIPSE ADVANTAGE VIDRIO LAMINADO VIDRIO IMPRESO VIDRIO TRANSLÚCIDO VIDRIO DIFUSO VIDRIO ARMADO VIDRIO SATINADO VIDRIO SERIGRAFIADO VIDRIO IGNÍFUGO VIDRIO CHIPEADO VIDRIO ARENADO PERFILES ESTRUCTURALES ESPEJO VIDRIOS CON PLOMO PARA SALAS DE RAYOS X VIDRIOS AUTOLIMPIABLES O SELF CLEANING

9. FLOAT o CRISTAL FLOTADO VIDRIO TRANSPARENTE DE CARAS PLANAS Y PARALELAS SUPERFICIES BRILLANTES PULIDAS A FUEGO VISIÓN LIBRE DE DISTORSIÓN INCOLORO O COLOREADO VARIOS ESPESORES Y HOJAS DE GRAN TAMAÑO LÁMINA DE VIDRIO en estado de FUSIÓN que flota a lo largo de una superficie de ESTAÑO LÍQUIDO a una temperatura y tiempo determinado para eliminar irregularidades y obtener una superficie COMPLETAMENTE PLANA.

10. Materia prima para fabricar: vidrio templado, laminado, espejos, unidades de doble vidriado hermético (DVH) FLOAT

11. DOBLE VIDRIADO HERMÉTICO (DVH) Es un TERMOPANEL compuesto por DOS o MÁS VIDRIOS separados entre sí por un perfil metálico perimetral que forma una cámara de AIRE SECO y ESTANCO, HERMÉTICAMENTE SELLADA al paso de la humedad y el vapor de agua. ESPESOR cámara: 6, 9, 12 ó 19 mm. SALES GIROSCÓPICAS en el interior del PERFIL PERIMETRAL están en CONTACTO con la CÁMARA DE AIRE contribuyendo a que esté SECO y en REPOSO. De este modo se crea una potente resistencia al flujo de calor.

12. En un edificio con frentes vidriados simples se producen pérdidas de energía de no menos del 20%, a través de la superficie de las ventanas. Temperatura de la pared 5,5º 13º Acristalamiento simple Doble acristalamiento DVH K = 4,99 kcal/m².h.ºC = 5,8 w/m².ºk K = 2,07 kcal/m².h.ºC = 2,8 w/m².ºk El DVH disminuye dicha perdida a MENOS DE LA MITAD, con el consiguiente ahorro de GAS y/o ELECTRICIDAD. Adicionalmente, al permitir mayores superficies vidriadas, el ingreso de luz y energía generan ahorros en ILUMINACIÓN y CALEFACCIÓN. AHORRO DE ENERGÍA Tºexterior Tºexterior Tºinterior Tºinterior 0º 0º 20º 20º 1 kcal/m².h.ºC = 1,163 w/m².ºk ­ Aumenta en más del 100% el aislamiento térmico del vidriado. ­ Mejora el aislamiento acústico. ­ Disminuye hasta un 70% el consumo de energía de climatización por las pérdidas de calor a través del vidrio. ­ Impide la condensación de humedad sobre el vidrio. Evita que se empañe. ­ Anula el efecto de "muro frío" ; aumenta el confort junto a la ventana. ­ Manufacturado con Float de color o reflectivo, brinda control solar y disminuye el resplandor de la excesiva luminosidad.

13. Para facilitar la DESCRIPCIÓN y ESPECIFICACIÓN de VIDRIOS COMPUESTOS, cuyas CARAS son DIFERENTES entre sí, como veremos en el caso de los vidrios reflectivos, o que tienen aplicada alguna clase de revestimiento (como una serigrafía), internacionalmente se acordado: NUMERACIÓN DE LAS CARAS DEL VIDRIO Las sucesivas caras de los vidrios se numeran correlativamente desde el EXTERIOR hacia el INTERIOR como: cara #1, cara #2, cara #3, cara #4, etc.

14. La CAPA AUTOLIMPIABLE requiere un CONTACTO DIRECTO con los RAYOS UV y la lluvia para activar sus PROPIEDADES CATALÍTICAS de AUTOLIMPIEZA. Por esta razón la CAPA AUTOLIMPIABLE debe estar SIEMPRE en la cara #1, en cualquier aplicación (monolítico, DVH, laminado). VIDRIO AUTO-LIMPIABLE (SELF CLEANING)

15. Son vidrios de CONTROL SOLAR y BAJA EMISIVIDAD. VIDRIOS ALTA PERFORMANCE Entre ellos encontramos: VIDRIO ANTIREFLEJANTE o CON COATING ECLIPSE ADVANTAGE VIDRIO “LOW – E” VIDRIO SOLAR-E

16. VIDRIO ANTIRREFLEJANTE REFLECTIVO o CON COATING O SUNCOOL Es un VIDRIO FLOAT incoloro de 2 y 3 mm que posee un REVESTIMIENTO (COAT) METÁLICO en una o dos caras con el fin de lograr un ACABADO ANTIRREFLEJANTE de alta calidad. ELIMINA los molestos REFLEJOS DE LUZ generados en ciertas condiciones de iluminación. Su empleo, además, permite REDUCIR la CARGA y GASTOS de ENERGÍA de CALEFACCIÓN y REFRIGERACIÓN. Sus diferentes COLORES son visibles por REFLEXIÓN de su CAPA REFLECTIVA en colores plata, gris, bronce, azul y dorado.

17. REFLECTIVO : Edificios, centros comerciales, fachadas, interiores, exteriores, centros educativos, viviendas unifamiliares.

18. Es un CRISTAL FLOAT revestido, con aspecto similar al de un Float incoloro. Una de sus caras tiene aplicado un REVESTIMIENTO de BAJA EMISIVIDAD  que permite que buena parte de la radiación solar de onda corta atraviese el vidrio y REFLEJE la mayor parte de la radiación de calor ONDA LARGA, que producen fuentes como sistemas de calefacción, conservándolo en el interior. El COATING de BAJA EMISIVIDAD se aplica sobre el FLOAT en CALIENTE durante su fabricación. Y hacia el INTERIOR de la CÁMARA de AIRE del DVH. Dado que es obtenido mediante un proceso pirolítico, puede ser templado, endurecido, curvado y laminado. VIDRIO “LOW – E” EMISIVIDAD es la capacidad de un material para emitir energía radiante.

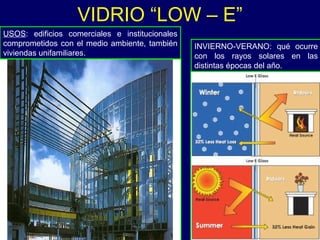

19. VIDRIO “LOW – E” USOS : edificios comerciales e institucionales comprometidos con el medio ambiente, también viviendas unifamiliares. INVIERNO-VERANO: qué ocurre con los rayos solares en las distintas épocas del año.

20. La capacidad de aislación térmica, en un DVH con LOW-E, supera la de un Triple Vidriado. K = 4,99 kcal/m².h.ºC K = 2,07 kcal/m².h.ºC K = 0,95 kcal/m².h.ºC

21. REFLECTIVOS SOLARES de BAJA EMISIVIDAD o LOW-E IMPIDEN EL INGRESO de calor radiante del sol IMPIDEN LA SALIDA del calor radiante de los cuerpos calientes del interior de las viviendas radiaciones de longitud de ONDA CORTA (sol) radiaciones de ONDA LARGA (cuerpos calientes) Suelen estar fabricados con vidrio float COLOR Son vidrios prácticamente INCOLOROS ABSORBEN un gran % de LUZ visible por el espejado y el color de del vidrio por ser incoloro NO se ve AFECTADA la transmisión de luz visible Reflejan las ondas hacia el EXTERIOR de la vivienda Dirección en la cual reflejan las ondas TIPO de ONDAS que reflejan COLOR de la masa del vidrio TRANSMISIVIDAD de la LUZ VISIBLE FLUJO del CALOR radiante ext int int Reflejan las ondas hacia el INTERIOR de la vivienda La cara revestida con la capa de baja emisividad siempre debe quedar mirando hacia la cámara de aire.

22. Vidrio manufacturado empleando FLOAT INCOLORO, una de cuyas caras presenta un REVESTIMIENTO PIROLÍTICO, aplicado EN CALIENTE durante la fabricación del vidrio, que le brinda propiedades de CONTROL SOLAR y de BAJA EMISIVIDAD. VIDRIO SOLAR-E Sin vidrio Solar-E Permite disminuir la carga y gastos de energía derivados de los sistemas de calefacción. Transparente, de color neutral, muy baja reflectividad de la luz visible y puede ser térmicamente procesado. Vidrio INCOLORO NO REFLECTIVO de CONTROL SOLAR y BAJA EMISIVIDAD.

23. Debido a su recubrimiento reflejante integrado al cristal: Rechaza 54% del calor incidente. Permite la entrada de la luz hasta un 40%. Y se eliminan el 80% de los rayos ultravioleta. Puede someterse a diferentes procesos sin alterarse (curvado o templado). Aislación en situación de Verano Puede ser empleado como vidrio monolítico o laminado y como DVH en que alcanza sus mejores valores de transmisión.

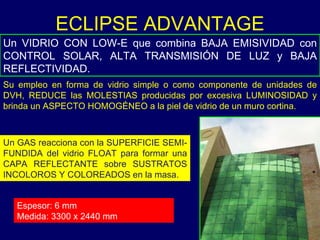

24. Un VIDRIO CON LOW-E que combina BAJA EMISIVIDAD con CONTROL SOLAR, ALTA TRANSMISIÓN DE LUZ y BAJA REFLECTIVIDAD. ECLIPSE ADVANTAGE Un GAS reacciona con la SUPERFICIE SEMI-FUNDIDA del vidrio FLOAT para formar una CAPA REFLECTANTE sobre SUSTRATOS INCOLOROS Y COLOREADOS en la masa. Su empleo en forma de vidrio simple o como componente de unidades de DVH, REDUCE las MOLESTIAS producidas por excesiva LUMINOSIDAD y brinda un ASPECTO HOMOGÉNEO a la piel de vidrio de un muro cortina. Espesor: 6 mm Medida: 3300 x 2440 mm

25. CRISTALES ACÚSTICOS Combinaciones específicas de D.V.H. para necesidades profesionales, del hogar, de estudios de radio, grabación y televisión, hospitales, clínicas, hoteles, teatros, aeropuertos, terminales de transporte, que corta el paso de las ondas sonoras.

26. Aislación Acústica (dB) 27 30 35 40 45 50 Vidrio Monolítico D V H Vidrio Laminado DVH Laminado Simple DVH Laminado Doble Siempre se deberá tener en cuenta que las posibilidades de un cristal aislante acústico por más eficientes que sea, dependen de la HERMETICIDAD del cerramiento al paso del aire. Por ello todas las vías por las que el sonido pueda encontrar un camino de escape deben se SELLADAS.

27. Se CALIENTA uniformemente a más de 650°C (punto de ablandamiento) y luego se ENFRÍA bruscamente, soplando aire frío a presión controlada sobre sus caras. VIDRIO TEMPLADO Consecuencia : el VIDRIO TEMPLADO concentra ZONAS DE ENERGÍA y un EQUILIBRIO INESTABLE de TENSIONES (compresión en sus superficies y tracción en el interior), que le brindan una MAYOR CAPACIDAD PARA RESISTIR ESFUERZOS de TRACCIÓN, ya sean de origen mecánico o térmico. La SUPERFICIE DEL VIDRIO se enfría MÁS rápidamente y la ZONA INTERIOR continúa DILATÁNDOSE. Vidrio templado al romperse VIDRIO DE SEGURIDAD

28. VIDRIO TEMPLADO (BLINDEX) PROCESO DE TEMPLADO POSTERIOR AL CORTADO Y PERFORACIONES VIDRIOS A MEDIDA 4 A 5 VECES MÁS RESISTENTE EN ROTURA, SE FRAGMENTA EN PEQUEÑOS TROZOS SIN ARISTAS CORTANTES. USO EN COMERCIOS, VIDRIERAS, OFICINAS, ETC. DIMENSIONES COMERCIALES: 250 mm x 400 mm a 2440 mm x 3900 mm ESPESORES 4 a 19 mm. VIDRIO DE SEGURIDAD.

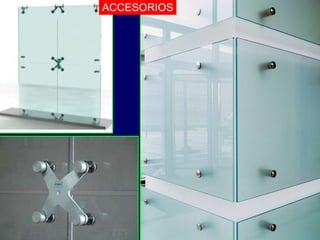

29. ACCESORIOS

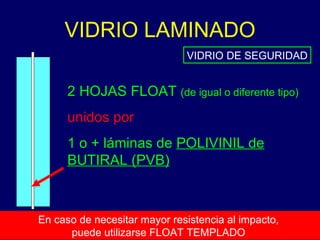

30. VIDRIO LAMINADO 2 HOJAS FLOAT (de igual o diferente tipo) unidos por 1 o + láminas de POLIVINIL de BUTIRAL (PVB) En caso de necesitar mayor resistencia al impacto, puede utilizarse FLOAT TEMPLADO VIDRIO DE SEGURIDAD

31. en AUTOCLAVE, mediante PRESIÓN Y CALOR se producen la POLIMERIZACIÓN del PVB y la CONFORMACIÓN de LAMINADO en UNIÓN firme y estable. PROCESO DE LAMINADO LAVADO y SECADO de las hojas de FLOAT. UNIÓN de 2 hojas entre las que se intercala el PVB, en una CÁMARA de HUMEDAD y TEMPERATURA CONTROLADAS. las hojas pasan por un TREN DE LAMINACIÓN con calor y presión para la PRIMER ADHESIÓN del conjunto. ENFRIADO ANTES de ingresar en el AUTOCLAVE.

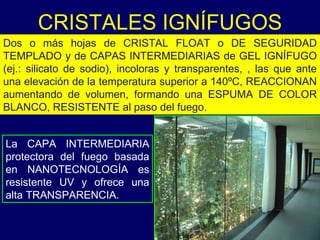

32. La CAPA INTERMEDIARIA protectora del fuego basada en NANOTECNOLOGÍA es resistente UV y ofrece una alta TRANSPARENCIA. CRISTALES IGNÍFUGOS Dos o más hojas de CRISTAL FLOAT o DE SEGURIDAD TEMPLADO y de CAPAS INTERMEDIARIAS de GEL IGNÍFUGO (ej.: silicato de sodio), incoloras y transparentes, , las que ante una elevación de la temperatura superior a 140ºC, REACCIONAN aumentando de volumen, formando una ESPUMA DE COLOR BLANCO, RESISTENTE al paso del fuego.

33. ESPESOR : 19 a 54 mm 45 a 120 min de aislación térmica 84 a 78% de transmisión lumínica 40 a 46 dB de aislación acústica) Para especificar un CRISTAL IGNÍFUGO se deben tener claro dos conceptos: INTEGRIDAD : Capacidad de MANTENER ATRÁS llamas, humo y gases calientes SIN AFECTAR su estructura. AISLACIÓN : Capacidad de RESTRINGIR la TRANSMISIÓN de CALOR conductivo y radiante a la cara no expuesta al fuego. Cuando la resistencia al fuego requerida es de 90 a 120 min. TERMOPANELES Cristales y paneles monolíticos Cristales y paneles laminados y mixtos

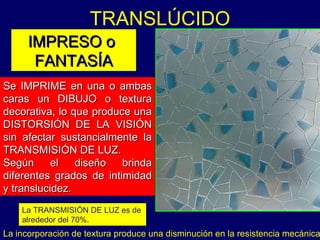

34. TRANSLÚCIDO Se IMPRIME en una o ambas caras un DIBUJO o textura decorativa, lo que produce una DISTORSIÓN DE LA VISIÓN sin afectar sustancialmente la TRANSMISIÓN DE LUZ. Según el diseño brinda diferentes grados de intimidad y translucidez. IMPRESO o FANTASÍA La incorporación de textura produce una disminución en la resistencia mecánica La TRANSMISIÓN DE LUZ es de alrededor del 70%.

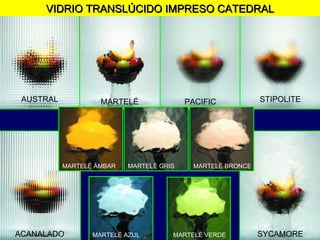

35. AUSTRAL MARTELÉ PACIFIC STIPOLITE ACANALADO SYCAMORE VIDRIO TRANSLÚCIDO IMPRESO CATEDRAL MARTELÉ VERDE MARTELÉ AZUL MARTELÉ BRONCE MARTELÉ ÁMBAR MARTELÉ GRIS

36. Se pueden transformar en VIDRIOS TEMPLADOS y LAMINADOS de seguridad. Es posible introducir una malla de alambre en el interior de su masa (VIDRIO ARMADO). Se emplea para el DOBLE ACRISTALAMIENTO e interiores. Disponibilidad en distintos ESPESORES: 4 y 6 mm. USOS : vidrio emplomado, ventanas, separadores de ambientes, paneles en puertas de paso, muebles, lucernarios, cielorrasos luminosos y otras aplicaciones para el control de la visión.

37. DISTRITO DE ZUIDAS (AMSTERDAM) Los pisos inferiores, dedicados a locales comerciales se distinguen del resto por una interesante fachada de vidrio impreso simulando a un bosque de bambú. Estudio KCAP EDIFICIO DJANGO

38. FUNDACIÓN FATRONIK 2010 SAMAZUZU ARQUITECTOS Estampado Oro y Plata Vidrio decorado con motivos de aspecto metálico reflectante. SAN SEBASTIÁN (ESPAÑA)

39. INSTITUTO DE SONIDO E IMAGEN ESTUDIO NEUTELINGS RIEDIJK 2006 HILVERSUM (HOLANDA)

40. 2100 paneles de cristal que exhiben casi 800 imágenes distintas, multicolores y con relieve, obra desarrollada durante 3 años por el diseñador gráfico Jaap Drupsen (técnica: Slumping Glass) .

41. SATINADO VIDRIOS TRANSLÚCIDOS SATINADOS tratados con ÁCIDO para resultar opacos, suaves y traslúcidos. Para interior y exterior.

42. Sus superficies levemente texturadas le dan un leve acabado mate que atenúa las molestias que usualmente causan los reflejos de la luz sobre un vidrio de caras brillantes. Así permite una visión clara minimizando la reflexión de luminarias y fuentes de luz natural sobre su superficie. Usos : para proteger láminas, cuadros y fotografías y en casos particulares de iluminación. DIFUSO TRANSLÚCIDO La cara texturada debe colocarse mirando al exterior

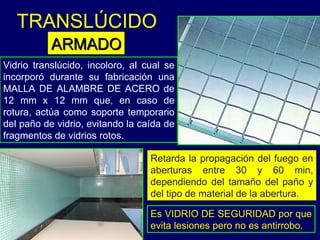

43. Vidrio translúcido, incoloro, al cual se incorporó durante su fabricación una MALLA DE ALAMBRE DE ACERO de 12 mm x 12 mm que, en caso de rotura, actúa como soporte temporario del paño de vidrio, evitando la caída de fragmentos de vidrios rotos. Retarda la propagación del fuego en aberturas entre 30 y 60 min, dependiendo del tamaño del paño y del tipo de material de la abertura. Es VIDRIO DE SEGURIDAD por que evita lesiones pero no es antirrobo. TRANSLÚCIDO ARMADO

44. VIDRIO ARMADO Coeficiente de Transmisión de Luz: aproximadamente 80% Con fisuras, la oxidación de la malla puede permitir desprendimientos. Espesor habitual: 6 mm

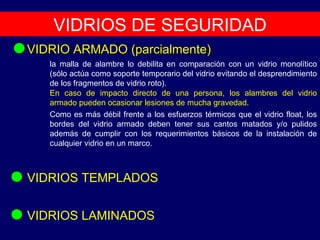

45. VIDRIOS DE SEGURIDAD VIDRIO ARMADO (parcialmente) VIDRIOS LAMINADOS VIDRIOS TEMPLADOS Como es más débil frente a los esfuerzos térmicos que el vidrio float, los bordes del vidrio armado deben tener sus cantos matados y/o pulidos además de cumplir con los requerimientos básicos de la instalación de cualquier vidrio en un marco. la malla de alambre lo debilita en comparación con un vidrio monolítico (sólo actúa como soporte temporario del vidrio evitando el desprendimiento de los fragmentos de vidrio roto). En caso de impacto directo de una persona, los alambres del vidrio armado pueden ocasionar lesiones de mucha gravedad.

46. SECURITY: seguridad de los bienes; los vidrios para esta finalidad pueden clasificarse en: VIDRIOS DE SEGURIDAD SAFETY: seguridad para las personas Un VIDRIO DE SEGURIDAD para las personas es aquél que NO se rompe o, si se rompe, lo hace en forma segura (sin astillas cortantes). ej: templado OBJETIVO : Que al producirse la rotura del cristal, cosa que no puede evitarse, no produzca cortes/heridas.

47. ANTIVANDALISMO: se trata de impedir el ingreso de los delincuentes a través de las ventanas y vidrios que, generalmente, son los puntos más débiles de una vivienda o local. Laminado: (3 float + 2 PVB de 0.76 mm) De seguridad ANTIVANDALISMO o ANTIRROBO, tres cristales (6+6+6) Casas de cambio, bancos, hoteles, joyerías, empresas, hogares, edificaciones del estado , museos . ANTIEXPLOSIVO: Cuando se busca un vidrio capaz de soportar explosiones, se requiere sea inastillable y capaz de absorber parte de la sobre presión generada y de la energía de la explosión. Laminados (6 + 6) Multilaminado: (más de 3float +varios PVB+Policarbonato) Bancos, museos, embajadas, galerías, prisiones , garitas de vigilancia, edificaciones de las fuerzas armadas y estatales. ANTIBALA: tienen que garantizar que el proyectil no atraviese el vidrio y que no se desprendan fragmentos del lado atacado.

48. VIDRIO DECORADO o SERIGRAFIADO Son cristales sobre los que se depositan mediante una pantalla textil (de serigrafía) un motivo o diseño en esmalte opaco o traslúcido que seguidamente se cuece a altas temperaturas. Este procedimiento confiere al vidrio una excepcional estabilidad y una gran durabilidad. Además de darle al vidrio una imagen estética permiten controlar la incidencia de luz solar y la privacidad.

49. HOTEL BOSCOLO ARQ. PETR MALINSKÝ PRAGA (REPÚBLICA CHECA)

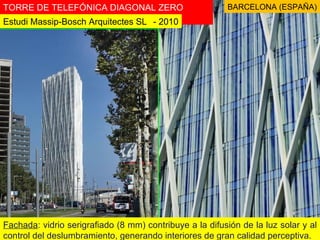

51. TORRE DE TELEFÓNICA DIAGONAL ZERO ZERO - 2010 Estudi Massip-Bosch Arquitectes SL Fachada : vidrio serigrafiado (8 mm) contribuye a la difusión de la luz solar y al control del deslumbramiento, generando interiores de gran calidad perceptiva. BARCELONA (ESPAÑA)

52. Un VIDRIO INCOLORO se arena con una MAQUINA que expulsa PARTÍCULAS DE CUARZO SOBRE EL CRISTAL. Al terminar el trabajo, éste queda con una SUPERFICIE MÁS POROSA y MENOS TRANSPARENTE, adquiriendo un LEVE TONO BLANCO, a veces llamado ESMERILADO. VIDRIO ARENADO USOS : escaleras, barandas, pisos, cubiertas, muebles, etc. Los cristales arenados poseen una excelente difusión de la luz, dado que su característica es la porosidad. Balcones de vidrio arenado

53. Se utiliza una goma o “cola de carpintero” que al secarse sobre el vidrio arenado empieza a pelarse y deja la superficie del vidrio con estas figuras interesantes. Muy utilizado para fondos en los vitrales y combinándolos con los vidrios biselados que le dan al vitral una aspecto muy elegante. Vidrio “glue chip” simple : apariencia de helechos ya que se pueden ver huellas del vidrio arenado. Vidrio “glue chip” doble : textura como de “hielo escarchado” y no deja ver ningún residuo del vidrio arenado. EL VIDRIO "GLUE CHIP" O "CHIPIADO" Vidrio comúnmente transparente con una textura que tiene la apariencia de helechos o hielo escarchado.

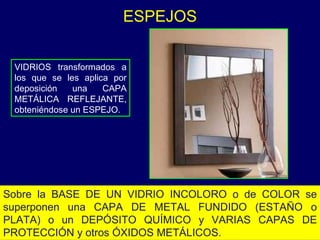

54. VIDRIOS transformados a los que se les aplica por deposición una CAPA METÁLICA REFLEJANTE, obteniéndose un ESPEJO. ESPEJOS Sobre la BASE DE UN VIDRIO INCOLORO o de COLOR se superponen una CAPA DE METAL FUNDIDO (ESTAÑO o PLATA) o un DEPÓSITO QUÍMICO y VARIAS CAPAS DE PROTECCIÓN y otros ÓXIDOS METÁLICOS.

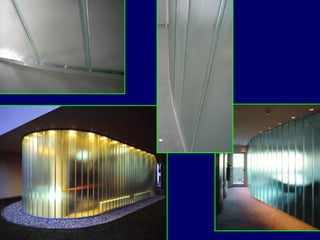

55. PERFILES AUTOPORTANTES DE VIDRIO Componente producido con forma de perfil U de vidrio translúcido que presenta en una de sus caras una textura igual a la de vidrio impreso. MONTAJE: en línea recta o curva, en forma de simple o doble piel formando una cámara de aire entre ambos. w = 262 mm ± 2 mm t = 6 mm ± 1 mm h = 41 mm ± 1 mm Su resistencia por forma permite su instalación en vanos, con una gran luz vertical, sólo soportado en sus dos extremos opuestos.

57. CENTRO DE ATENCIÓN A LA DISCAPACIDAD LAS HAYAS 2011 OM ARQ - Oscar Mongay y Maite Mariezcurrena SARRIGUREN (ESPAÑA)

58. FACHADA PROIEK PASARELA AEROPUERTO Cerramiento concéntrico de escalera helicoidal, compuesto por PERFILES DE VIDRIO U-GLASS colado incoloro traslúcido, armado con hilos de acero inoxidable, introducidos longitudinalmente en la masa de vidrio,de dimensiones 232x60x7 (mm). BARCELONA (ESPAÑA)

59. Ofrece un escudo de PROTECCIÓN contra la RADIACIÓN de los RAYOS-X y una excelente CALIDAD VISUAL gracias a su transparencia. Sus superficies pulidas no se rayan fácilmente y además no se decolora a consecuencia de las radiaciones. VIDRIO CON PLOMO PARA SALAS DE RAYOS-X Superficies pulidas. Ideal para el uso en instalaciones médicas, laboratorios, aeropuertos y pantallas protectoras de radiación. Disponible en 3 espesores : 8mm, utilizado en la mayoría de salas de Rayos-X, 11mm y 14 mm que se instala en las salas para tratamiento de cáncer con Fluroscopios o cuando se requiere una protección mayor. Cristal de gran calidad óptica elaborado con PLOMO y BARIO. Contiene más de 60% de metal de óxido pesado, incluyendo un mínimo de 55% PbO.

60. FACHADAS VENTILADAS Este sistema constructivo permite, tanto en períodos de invierno como de verano, un ahorro energético entre un 20 y un 30% en calefacción y aire acondicionado, respectivamente, debido a que se mejoran las condiciones térmicas del edificio.

61. La CÁMARA DE AIRE, ubicada entre la PIEL EXTERIOR y el EDIFICIO, ayuda a eliminar las transferencias térmicas a través de un EFECTO CHIMENEA, y consigue así un mayor AHORRO DE ENERGÍA. Constituyen una especie de SEGUNDA PIEL para un edificio, y desde la perspectiva del diseño o formato apuntan a revestir las edificaciones, ya sea utilizando piedra, mármol, granito, cemento, vidrio o cualquier tipo de material fibroso.

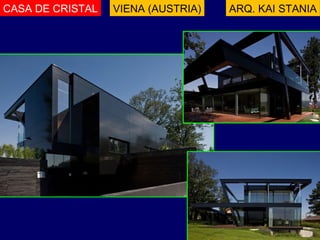

62. CASA DE CRISTAL ARQ. KAI STANIA VIENA (AUSTRIA)

63. Da aspecto homogéneo a la piel de vidrio de un Muro Cortina. Reducen las molestias por excesiva luminosidad. INCORPORACIÓN DE COLOR EN LA COMPOSICIÓN Puede llegar a influir en el estado de ánimo, un aspecto importante para realizar una buena elección de colores. Reducen el ingreso de calor solar radiante y el consumo de energía de refrigeración en edificios comerciales e institucionales.

64. DVH : -Cara exterior Eclipse Advantage Articblue termoendurecido 6 mm. -Camara cámara aire 12 mm. -Cara interior Cristal Float 5 mm gris. DVH BICRISTAL: -Cara exterior Eclipse Advantage Evergreen termoendurecido 6 mm. -Camara cámara aire 12 mm. -Cara interior Cristal Float 5 mm incoloro. ARCORE SA JERÁRQUICO DE SALUD

65. SEDE HIERROS SOPENA Doble acristalamiento con vidrios coloreados de control solar. 2008 Arq. Estudio Cano Lasso NÁQUERA –VALENCIA (ESPAÑA)

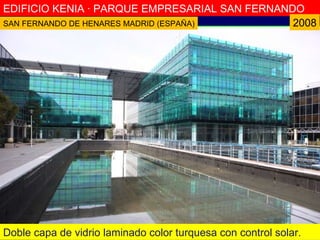

66. EDIFICIO KENIA · PARQUE EMPRESARIAL SAN FERNANDO 2008 Doble capa de vidrio laminado color turquesa con control solar. SAN FERNANDO DE HENARES MADRID (ESPAÑA)

67. Arquitecto A.M.P Associats Fachadista Forment S.L. HOTEL ÁGORA Este frente es un homenaje al arte abstracto. Laminados coloreados en los acristalamientos permiten un buen paso de la luz y tiñen el interior con colores relajantes y perfectamente definidos. 2008 PEÑÍSCOLA -CASTELLÓN (ESPAÑA)

68. OTROS PRODUCTOS DE VIDRIO PARA EL USO EN ARQUITECTURA

69. ESCALONES DE VIDRIO PISOS DE VIDRIO LANA DE VIDRIO LADRILLOS DE VIDRIO TEJAS DE VIDRIO BARANDAS DE VIDRIO CABINAS DE VIDRIO PARA DUCHA BAÑERAS DE VIDRIO BACHAS DE VIDRIO

70. LANA DE VIDRIO

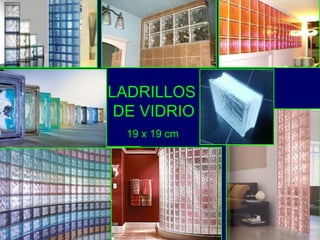

71. LADRILLOS DE VIDRIO 19 x 19 cm

72. LOIMAR CALVU LOSA LOSA - bis TEJAS DE VIDRIO medidas/mm peso/kg piezas/m² 245 x410 3,20 13 Vidrio sílice-sodio-calcio transparente cocido a 550ºC Coeficiente de transmisión luminosa superior a 86% Peso del m2 entre 40 y 60 kg medidas/mm peso/kg piezas/m² 250 x445 3,20 13 Vidrio sílice-sodio-calcio transparente cocido a 550ºC Coeficiente de transmisión luminosa superior a 86% Peso del m2 entre 40 y 60 kg medidas/mm peso/kg piezas/m² 232 x413 2,75 15 Vidrio sílice-sodio-calcio transparente cocido a 550ºC Coeficiente de transmisión luminosa superior a 86% Peso del m2 entre 40 y 60 kg medidas/mm peso/kg piezas/m² 230 x405 2,75 14,5 Vidrio sílice-sodio-calcio transparente Coeficiente de transmisión luminosa superior a 86% Peso del m2 entre 40 y 60 kg

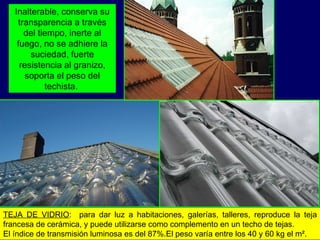

73. TEJA DE VIDRIO : para dar luz a habitaciones, galerías, talleres, reproduce la teja francesa de cerámica, y puede utilizarse como complemento en un techo de tejas. El índice de transmisión luminosa es del 87%.El peso varía entre los 40 y 60 kg el m². Inalterable, conserva su transparencia a través del tiempo, inerte al fuego, no se adhiere la suciedad, fuerte resistencia al granizo, soporta el peso del techista.

74. VIDRIO LAMINADO formado por una o más capas de vidrio, intercaladas con una o más capas de polivinil butiral (PVB), unidas por un proceso de presión y calor. PISOS DE VIDRIO

75. ESCALONES DE VIDRIO

76. PISO Y ESCALONES DE VIDRIO

77. BARANDAS DE VIDRIO

78. BACHAS DE VIDRIO

79. CABINAS DE DUCHA

80. BAÑERAS

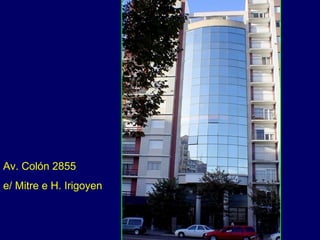

81. Av. Colón 2855 e/ Mitre e H. Irigoyen

82. BELGRANO 2875 e/ Mitre e H. Irigoyen

83. BELGRANO 2875 e/ Mitre e H. Irigoyen

84. HOTEL COSTA GALANA Arq. Mario Roberto Álvarez y asociados BOULEVARD P. PERALTA RAMOS 5725 1995

85. NEXUS II – BARCELONA (ESPAÑA) Las fachadas, de doble piel de vidrio ARQ. RICARDO BOFILL 2001

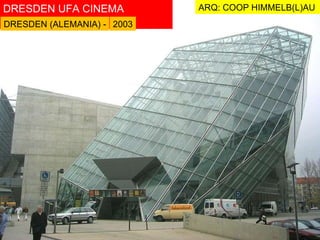

86. DRESDEN UFA CINEMA CENTER 2003 ARQ: COOP HIMMELB(L)AU DRESDEN (ALEMANIA) -

87. PRADA STORE (EPICENTER) 2003 Arq. Suizos HERZOG & de MEURON Similar en su aspecto a una colmena, el edificio está revestido de una trama de cristal y acero entretejidos de módulos romboidales 5-2-6 MINAMI-AOYAMA MINATO-KU TOKYO - JAPÓN

89. JAQUES HERZOG describe estos paneles de vidrio como “una herramienta interactiva, ya que debido a su distinta curvatura (cóncava, convexa o plana), parece que se mueven mientras caminas alrededor”.

90. INSTITUTO DE TECNOLOGÍA diseñado por JUNYA ISHIGAMi and ASSOCIATES KANAGAWA (JAPÓN)

91. Sus paredes son de vidrio puro, de esquina a esquina, lo que permite puntos de vista sin obstáculos del entorno de la bahía de Tokio. Enormes cuentas de calefacción en el invierno y la debilidad ante un terremoto.

92. 305 columnas DELGADAS DE ACERO de 5 m de alto, distribuidas por todo el espacio, apoyadas en unos SOPORTES DE HORMIGÓN distribuidos irregularmente con un tamaño de 47m por 46 m, ligeramente elevados por encima del terreno que lo rodea. Todo el espacio se cubre con un TECHO PLANO, con lucernarios lineales, rodeado completamente por un PERÍMETRO DE VIDRIO sin marcos.

93. AUTOSTADT DE VOLKSWAGEN - TORRES DE AUTOMÓVILES Sus pequeños “departamentos” están adornados con infinidad de automóviles “Polo Volkswagen”, los cuales son depositados en dichos “cubículos” gracias a la utilización de un gigantesco elevador robótico. Son 2 torres de vidrio que miden aproximadamente unos 160 pies de altura y que pueden albergar a más de 400 automóviles en sus 20 pisos de forma circular. WOLFSBURGO (ALEMANIA)

95. CRYSTAL ISLAND MOSCÚ (RUSIA) ARQ. NORMAN FOSTER En construcción

96. MULTIESTRUCTURA : 900 departamentos, hotel con 3000 habitaciones, colegio internacional para 500 estudiantes, oficinas, instalaciones deportivas, centro comercial y de ocio, cines teatros y un gigantesco estacionamiento para cerca de 16.500 vehículos. Tendrá una altura de 450 metros y una superficie total de 2,67 millones (¡!) de metros cuadrados.

97. Superestructura con forma de tienda. Doble piel térmica que protege los espacios interiores del clima extremo de Moscú en verano e invierno. Excelente iluminación de día. La 2º piel se cierra en invierno para minimizar la perdida de calor, y se abre en verano por lo que el interior es ventilado naturalmente. El manejo eficiente de energía está en el centro del diseño, con estrategias que incluyen generación de energía: paneles solares junto con turbinas de viento (eólicas) para la dotación de energía eléctrica de toda la torre.

98. CONSTANTES NOVEDADES EN EL MERCADO DEL VIDRIO INFORMACIÓN ACTUALIZACIÓN ASESORAMIENTO TÉCNICO EL ARQUITECTO DEBE TENER:

99. AL ELEGIR UN MATERIAL PARA UNA DETERMINADA APLICACIÓN, HABRÁ QUE TENER EN CUENTA LOS SIGUIENTES FACTORES: SUS PROPIEDADES MECÁNICAS, TÉRMICAS, HIGROTÉRMICAS, HIDRÓFUGAS Y ACÚSTICAS…. LAS POSIBILIDADES DE FABRICACIÓN: LA DISPONIBILIDAD DE MATERIA PRIMA, LAS MÁQUINAS Y HERRAMIENTAS DE LAS QUE SE DISPONE, LA FACILIDAD CON QUE SE TRABAJA... SU DISPONIBILIDAD: LA ABUNDANCIA DEL MATERIAL, LA PROXIMIDAD AL LUGAR DONDE SE NECESITA, LOS COSTOS DE TRASLADO, ... SU PRECIO SU IMPACTO SOBRE EL MEDIO AMBIENTE: SI CONTAMINA, O ES TÓXICO, O BIODEGRADABLE…

100. FIN
