El documento trata sobre las propiedades higrotérmicas y la condensación del vapor de agua en los ambientes interiores. Explica que cuando el vapor de agua encuentra una temperatura inferior a su punto de rocío, se condensa en la superficie o en el interior de los materiales de construcción, causando problemas higrotérmicos. Resalta la importancia de una adecuada aislamiento térmica y ventilación para evitar la condensación y sus perjuicios.

1. PROPIEDADES HIGROTÉRMICAS

2. HIGRO TÉRMICO VAPOR DE AGUA en el aire interior + CALOR interior FRÍO exterior HIGROTÉRMICO

3. SOLICITACIONES AGUA EN ESTADO GASEOSO: VAPOR DE AGUA CONTENIDO EN EL AIRE DE LOS AMBIENTES , PRODUCE: HIGROTÉRMICAS PROBLEMAS PATOLOGÍAS

4. CUANDO EL VAPOR DE AGUA SE CONDENSA EN LA SUPERFICIE INTERIOR DE LA ENVOLVENTE, “ CONDENSACIÓN SUPERFICIAL ” ¿cuándo aparecen los problemas higrotérmicos? EN INVIERNO O EN CLIMAS FRÍOS CUANDO EL VAPOR DE AGUA INGRESA EN LA MASA DE LOS MATERIALES Y SE CONDENSA EN SU INTERIOR, “ CONDENSACIÓN INTERSTICIAL

5. ¿QUÉ ES LA CONDENSACIÓN? ¿POR QUÉ SE CONDENSA EL VAPOR? Es el cambio de estado de un fluido gaseoso a líquido. Porque encuentra una baja temperatura ideal para hacerlo.

6. ¿CUÁL ES ESA BAJA TEMPERATURA? Se denomina TEMPERATURA DE PUNTO DE ROCÍO ... ... y depende de las condiciones de TEMPERATURA Y HUMEDAD RELATIVA del ambiente interior

7. 22º C 11º 5 C A 22º C con el 50% de HR, le corresponde una TPR de 11º 5 C GRÁFICO PSICROMÉTRICO 50% HR

8. ejemplos de GRADIENTE TÉRMICO y PLANO DE CONDENSACIÓN en dos paredes exteriores

9. INTERIOR EXTERIOR 22º C, 50% HR TPR: 11º 5 C en la sup. 0º C CONDENSACIÓN SUPERFICIAL Poco espesor ¡¡¡MALA AISLACIÓN TÉRMICA !!! 20º 15º 10º 5º 0º

10. INTERIOR EXTERIOR 22º C, 50% HR 11º 5 C en el interior del muro Muy cerca de la cara interna 0º C CONDENSACIÓN INTERSTICIAL Mediano espesor ¡¡INSUFICIENTE AISLACIÓN TÉRMICA!!

11. INTERIOR EXTERIOR 22º C, 50% HR 11º 5 C en el interior del muro Muy LEJOS de la cara interna 0º C SIN CONDENSACIÓN SUPERFICIAL NI INTERSTICIAL Mayor Espesor SUFICIENTE AISLACIÓN TÉRMICA!!

12. ALEJAR LAS BAJAS TEMPERATURAS DE LA CARA INTERNA DE LA ENVOLVENTE: aumentando el espesor del material eligiendo un material con mejor respuesta aislante térmica (< valor de λ ) haciendo un doble muro con cámara de aire colocando un aislante térmico que ocupe el espacio de la cámara de aire

13. INTERIOR EXTERIOR 22º C, 50% HR 11º 5 C en el interior del muro Muy LEJOS de la cara interna 0º C SIN RIESGO DE CONDENSACIÓN Muro Doble + Aislante Térmico MUY BUENA AISLACIÓN TÉRMICA!!

14. UNA MALA AISLACIÓN TÉRMICA UNA BUENA AISLACIÓN TÉRMICA DISCONFORT PERSONAS CONDENSACIÓN DEL VAPOR PROBLEMAS HIGROTÉRMICOS Y PATOLOGÍAS EN MATERIALES CONFORT AHORRO DE ENERGÍA EVITA LOS PROBLEMAS HIGROTÉRMICOS

15. PERJUICIOS QUE CAUSA LA CONDENSACIÓN DEL VAPOR MALESTAR Y ENFERMEDAD DE LOS HABITANTES OLOR A HUMEDAD DETERIORO DE LOS MATERIALES

16. Formación de hongos en esquina saliente Puente térmico EXT. INT.

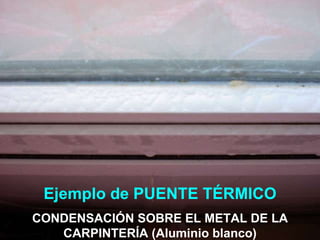

17. Ejemplo de PUENTE TÉRMICO CONDENSACIÓN SOBRE EL METAL DE LA CARPINTERÍA (Aluminio blanco)

18. PERFIL CON RUPTURA DE PUENTE TÉRMICO Carpinterías de Aluminio HYDRO Dos barras de poliamida 6,6 reforzadas con 25% de fibra de vidrio. Igual resistencia mecánica que el aluminio. Permite usar distinta terminación exterior e interior.

19. RESPONSABILIDAD DEL ARQUITECTO DISEÑO TÉRMICO DE LOS CERRAMIENTOS PISOS - TECHOS - PAREDES – CARPINTERÍAS (evitar los Puentes Térmicos )

20. RESPONSABILIDAD DEL ARQUITECTO VENTILACIÓN CALEFACTORES LAVADERO - SECADO DE ROPA CARPINTERÍAS - REJILLAS - CONDUCTOS -VENTILACIÓN FORZADA (  PREVER INST. ELÉCTRICA) CON VENTILACIÓN DE GASES DE COMBUSTIÓN (TN – TB – TBU) (prever ubicación conductos) SISTEMA DE CALEFACCIÓN: RADIADORES, PISO RADIANTE, AIRE CALIENTE (caldera) LOCAL INDEPENDIENTE AL EXTERIOR

21. CAMPANA EXTRACTOR EXTRACTOR DE BAÑO

22. RESPONSABILIDAD DEL USUARIO cocción de alimentos – ducha – secado de ropa ventanas – extractores de baño y cocina con salida de gases al exterior CONTROLAR LA PRODUCCIÓN DE VAPOR USAR LOS MEDIOS DE VENTILACIÓN ARTEFACTOS DE CALEFACCIÓN

23. EN EDIFICIOS EXISTENTES DETECCIÓN DE LAS CAUSAS DE LAS PATOLOGÍAS HIGROTÉRMICAS PRIMERAS SOLUCIONES SENCILLAS SOLUCIONES COMPLEJAS INFORMAR Y EDUCAR AL USUARIO MEJORAR LA AISLACIÓN TÉRMICA Y LAS VENTILACIONES

24. SÓLO EN CONSTRUCCIÓN “EN SECO”: COMO SISTEMA CONSTRUCTIVO TOTAL COMO SOLUCIÓN PARCIAL TÉRMICA EN EDIFICIOS EXISTENTES (revestimiento interior en seco) SE ADICIONARÁ, LA SOLUCIÓN HIGROTÉRMICA DE LA “ BARRERA DE VAPOR ”

25. ¿QUÉ ES UNA BARRERA DE VAPOR? material de espesor delgado con resistencia alta al pasaje del vapor . Se coloca del lado caliente de los cerramientos, debajo del material de terminación o en la cara caliente del Aislante Térmico.

26. ¿De qué materiales pueden ser las barreras de vapor y cómo se comercializan ? POLIETILENO Espesores en micrones. Anchos hasta 3 m, en rollos. PAPEL KRAFT Papel marrón adherido a aislante térmico: lana de vidrio. En rollos o planchas Y otros ...

27. INTERIOR 20º C EXTERIOR 2º C PRESIÓN DE VAPOR BARRERA DE VAPOR AISLACIÓN TÉRMICA PLACA DE ROCA DE YESO PLACA CEMENTICIA CONSTRUCCIÓN EN SECO USO SE BARRERA DE VAPOR EN CASO DE CERRAMIENTO EXTERIOR Vapor que pueda salir Vapor que pudiera entrar Film de aislación hidrófuga 0,12m

28. La “ BARRERA DE VAPOR ” no es un material higrotérmico Es una solución para que el vapor no ingrese en los materiales del cerramiento LA BARRERA DE VAPOR EVITA LA CONDENSACIÓN INTERSTICIAL CUANDO EL ESPESOR DEL CERRAMIENTO ES DELGADO… ( no mejora la aislación térmica ni evita la condensación superficial)

29. En un mejoramiento de un cerramiento existente: CUANDO SE TRATA DE UN REVESTIMIENTO INTERIOR CON AISLANTE TÉRMICO, CON LA TERMINACIÓN MUY CERCANA A LA CARA INTERNA DE UN MURO FRÍO. Es indispensable una “BARRERA DE VAPOR” 4 15cm madera aislante térmico pared de mampostería Barrera de vapor Necesita una estructura adicional para sujetar los materiales térmicos y de terminación (en seco)

30. EJEMPLOS DE PROBLEMAS HIGROTÉRMICOS

31. PROBLEMA HIGROTÉRMICO ENTRE UN DEPARTAMENTO HABITADO Y UNO DESHABITADO Caso de condensación transitoria por rápido calentamiento del aire con el encendido de hornallas y calefactor sin salida de gases y vapor de agua al exterior

32. Condensación superficial y lluvia interior Solución en Obra Nueva : Aislación térmica exterior Solución en Edificio Existente : Aislación térmica interior Superficie de cielorraso sin suficiente aislación térmica

33. EDIFICIO DE DEPARTAMENTOS: Primer piso sobre planta libre ESTACIONAMIENTO Temperatura exterior 5º C 90º HR Condensación superficial en piso SOLUCIÓN ADECUADA: AISLACIÓN TÉRMICA DEL LADO EXTERIOR PLANTA BAJA LIBRE SOLUCIÓN ERRÓNEA: Cambio del piso cerámico por madera (parquet) (ver nota) Fuente de vapor

34. VENTILACIÓN EN INVIERNO Renovación del aire viciado y húmedo interior ejemplo con uso del GRÁFICO PSICROMÉTRICO

35. TEMP. INTERIOR 21º C 50% HR 7,8 G/Kg.

36. TEMP. EXTERIOR 5º C 90% HR 4,4 G/Kg.

37. CALENTADO EL AIRE DE VENTILACIÓN, LAS CONDICIONES SERÁN: TEMP. INTERIOR 21 º C HR 28% 4,4 G/Kg.

38. RESPUESTAS HIGROTÉRMICAS DISEÑO TÉRMICO DE LA ENVOLVENTE VENTILACIÓN CONTROLAR LA PRODUCCIÓN DE VAPOR SECAR EL EXCESO DE AGUA DE LAVADO DE PISOS Y DUCHA NO SECAR ROPA ADENTRO
