Este documento discute los usos de la madera en la construcción a través de la historia y en la actualidad. Explica que la madera se ha utilizado ampliamente en estructuras como el Partenón, Notre Dame y las iglesias medievales de Noruega. También describe los diferentes usos de la madera en elementos como marcos, techos, pisos y revestimientos. Finalmente, aborda algunos problemas percibidos con la madera y cómo la tecnología puede mitigarlos.

1. LA MADERA

2. Arq. Jorge Barroso
Especialista en arquitectura en madera

3. Se puede construir en madera???
Se puede construir en madera???

4. • marcos
M carpintería • contramarcos
• hojas puertas y ventanas
• celosías
A oscurecimiento • postigones
• cortinas de enrollar
D techo
• estructura
• revestimiento interior
• cubierta
E revestimiento
de muros
• interior (ejemplo machimbre)
• exterior (ejemplo tingladillo)
R pisos
• parquet
• tarugado
• entablonado
A escaleras
•
•
•
estructura
peldaños
narices
• barandas y pasamanos

5. Se puede construir en madera???
Se puede construir integralmente en
madera???

6. Cuestión cultural
El Preconcepto:
hombre Aspectos Escasa
vivienda de normativos concientización
viaja con madera=vivienda
precaria o de
adversos profesional
su cultura poca duración

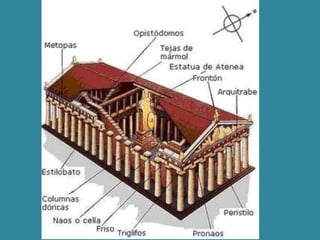

8. Sin madera, el Partenón habría sido
una columnata rodeando un muro
447 y 432 a C
El techo del Partenón se apoyaba en enormes vigas
y tirantes de madera. Las tejas de mármol descansaban
sobre un entablado puesto sobre esos tirantes.

10. Notre Dame
París
1163-1345

11. Cuesta trabajo imaginar
que en este sistema
constructivo de bóvedas
sexpartitas haya además
…………….MADERA!!!!
SISTEMA CONSTRUCTIVO:
 BÓVEDAS DE PIEDRA: resiste
su peso propio, acciones del
ambiente interior (cambios de
humedad, temperatura, etc).
 CUBIERTA: resiste las
acciones exteriores debidas a
la intemperie (viento y nieve).

12. Sin madera, el
Gótico no
habría podido
ser construido

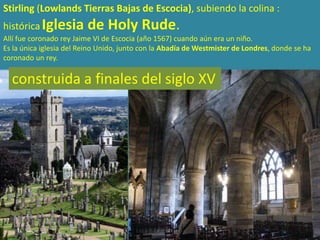

15. Stirling (Lowlands Tierras Bajas de Escocia), subiendo la colina :
histórica Iglesia de Holy Rude.
Allí fue coronado rey Jaime VI de Escocia (año 1567) cuando aún era un niño.
Es la única iglesia del Reino Unido, junto con la Abadía de Westmister de Londres, donde se ha
coronado un rey.
construida a finales del siglo XV

17. Provincia de Tarragona
Sant Miquel de Montblanc
(Montblanc, Conca de Barberà)
Templo de fines del siglo XII o principios del XIII

18. En 1939 se empezó a desmontar la bóveda
barroca, para dejar a la vista el techo gótico
de madera.
Techo de madera mejor conservado y de mayores dimensiones de toda Cataluña.
Durante los últimos veranos se han estado llevando a cabo varias campañas de restauración,
que han permitido devolverle todo su esplendor.

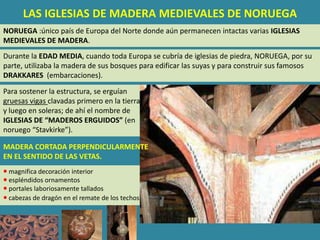

19. LAS IGLESIAS DE MADERA MEDIEVALES DE NORUEGA
NORUEGA :único país de Europa del Norte donde aún permanecen intactas varias IGLESIAS
MEDIEVALES DE MADERA.
Durante la EDAD MEDIA, cuando toda Europa se cubría de iglesias de piedra, NORUEGA, por su
parte, utilizaba la madera de sus bosques para edificar las suyas y para construir sus famosos
DRAKKARES (embarcaciones).
Para sostener la estructura, se erguían
gruesas vigas clavadas primero en la tierra
y luego en soleras; de ahí el nombre de
IGLESIAS DE “MADEROS ERGUIDOS” (en
noruego “Stavkirke”).
MADERA CORTADA PERPENDICULARMENTE
EN EL SENTIDO DE LAS VETAS.
 magnifica decoración interior
 espléndidos ornamentos
 portales laboriosamente tallados
 cabezas de dragón en el remate de los techos.

20. De las casi 750 iglesias, hoy sólo quedan 28, La más famosa en Borgund
de gran belleza y únicas en el mundo.
La mayor en Heddal.
La de Urnes, una de las más antiguas (siglo XI -1150) , declarada por la
UNESCO Patrimonio Cultural de la Humanidad

21. La pregunta a formular, entonces,
no es si se pueden construir edificios
con madera
La pregunta correcta es:
¿Cómo habría hecho el hombre
durante milenios, hasta hace poco más de dos siglos,
para construir si no hubiera tenido la
madera como material fundamental?

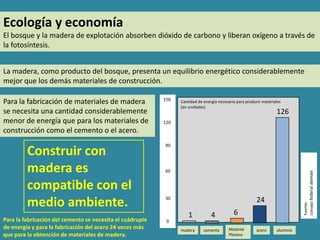

22. La madera es un recurso natural renovable
Bosques naturales (nativos) :  NO (Tucumán, Salta, Jujuy)
 NE (Misiones) y
 Patagonia (fundamentalmente en la cordillera)
que ofrecen importantes volúmenes de madera con características que las hacen
tecnológicamente aptas para diversos destinos en la construcción.

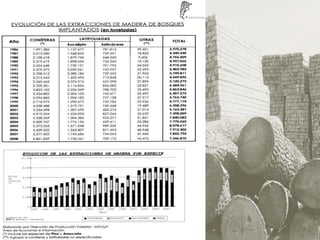

Forestación o implante:  durante las últimas décadas
 recuperar el patrimonio forestal desbastado
Ciclo del árbol hasta el aserrado:  NATIVO: 70-80 AÑOS  IMPLANTE: 20-30 AÑOS
 la idea de material renovable se hace mucho más clara.
COMERCIAL Y ECOLÓGICAMENTE, ENTONCES, MUCHO MÁS CONVENIENTE.
En el subsector de la madera aserrada se está consolidando una estructura heterogénea, con:
 pocos grandes y medianos aserraderos que operan con altos niveles tecnológicos y productos
de calidad, orientados a la exportación.
 gran número de PyMES de menor tamaño, con bajo acceso a la tecnología, sin escala
individual para exportar, que atienden un mercado interno que está más sensibilizado que en
el pasado a demandar productos de mayor calidad.

25. TIRANTERÍA Y TECHOS:
Nativas
Anchico colorado: dura, sin nudos y vetas poco pronunciadas, color rojizo.
Yvirapitá: color rojiza veteada, dura, sin nudos.
Grapia: amarillenta, sin vetas,dura, sin nudos.
Marmelero: semidura, escasos nudos, color rojizo pardo, con vetas poco pronunciadas
Zoita: semidura, sin nudos, blanca, muy pocas vetas.
Implantadas
Pino resinoso: variedades elliottis, taeda y hondurensis. Blanda con nudos que varían según la edad. Blanca
con muchas vetas.
Araucaria: blanda con nudos. Blanca con escasas vetas.
MACHIMBRES:
Pino elliottis: blanda con nudos que varían con su edad. Veteado abundante, color blanca.
Paraíso: semidura, con pocos nudos, rosada, con marcadas vetas.
Timbó: amarronada, con pocas vetas, blanda, sin nudos.
CARPINTERÍA:
Cedro: color rojizo, duradera
Incienso: dura, sin nudos, con vetas, verdosa. (marcos)
Paraíso: semidura, pocos nudos, rosada, marcadas vetas. Teñida, simula el cedro perfectamente.
Mara: variedad de cedro. Clara, veteada de color rosa y marrón, textura gruesa, suave al tacto, fácil de
trabajar, buena durabilidad, resistente al desgaste, a hongos y a insectos. Se usa en reemplazo del
cedro por su menor costo.
Marmelero o viraró: color castaño rosado a pardo oscuro. Se observan los anillos de crecimiento
demarcados por una línea oscura muy suave.

26. PISOS ENTARUGADOS, ENTABLONADOS Y PARQUETS
Maderas duras y semiduras nacionales
Eucaliptus: blanco, rostrata, grandris, chileno. Rosada, con pocas vetas, semidura,con algunos nudos
Algarrobo: marrón oscuro con vetas no muy pronunciadas, dura, sin nudos.
Caldén: semidura, de tonos rojizos y amarronados.
Incienso: dura, sin nudos, con vetas, verdosa.
Viraró: dura y sin nudos, rosada, con escasez de vetas.
Anchico colorado: dura, sin nudos y vetas no muy pronunciadas, color rojizo.
Guatambú: amarillenta, con pocas vetas, semidura y sin nudos.
Grapia: amarillenta, sin nudos, dura y sin vetas.
Paraíso: semidura, con pocos nudos, rosada, con marcadas vetas
Importadas
Roble americano (USA)
Roble de Eslabonia (Rusia)
Viraró (Paraguay)
Lapacho (Paraguay): dura, sin nudos, verdosa, con vetas.
Roble tropical o tahuar (Brasil)

27. ¿Problemas ? de la madera en la construcción
LOS "PROBLEMAS",
SON LAS PROPIEDADES NO
DESEADAS
Pueden moderarse o aún eliminarse
mediante tecnologías de transformación

28. EL PROBLEMA FÍSICO – LA RETRACTIBILIDAD
• material higroscópico y orgánico
madera
• tendrá tantos volúmenes como contenidos de humedad
(resultante de la presión de vapor de agua del medio gaseoso o líquido que la rodea).
El problema no es sólo la modificación del volumen
sino también de forma.
El “secado” de la madera: igualar el % de su humedad con el del medio ambiente, balanceando la presión de
vapor de agua contenido en el aire húmedo del ambiente y la presión que existe en los espacios
intercelulares de la madera. EQUILIBRIO HIGROSCÓPICO.
+ AGUA - RESISTENCIA MECÁNICA + ATAQUE HONGOS
30% de humedad punto de saturación.
Riesgos de aumento de humedad de una pieza de madera en una obra, por:
 humedades del terreno
 pérdidas de cañerías, llaves de paso, etc.
 condensaciones en sitios mal ventilados
 filtraciones o acceso de agua de lluvia

29. Corte
transversal
de un roble
de 37 años
1. Corteza 4. Radio
medular
2. Albura
5. Médula.
3. Duramen o madera
perfecta;

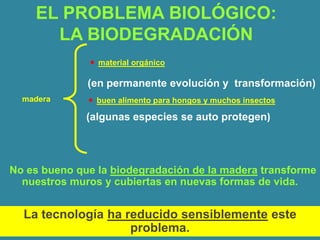

31. EL PROBLEMA BIOLÓGICO:
LA BIODEGRADACIÓN
 material orgánico
(en permanente evolución y transformación)
madera  buen alimento para hongos y muchos insectos
(algunas especies se auto protegen)
No es bueno que la biodegradación de la madera transforme
nuestros muros y cubiertas en nuevas formas de vida.
La tecnología ha reducido sensiblemente este
problema.

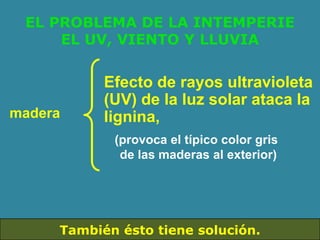

32. EL PROBLEMA DE LA INTEMPERIE
EL UV, VIENTO Y LLUVIA
Efecto de rayos ultravioleta
(UV) de la luz solar ataca la
madera lignina,
(provoca el típico color gris
de las maderas al exterior)
También ésto tiene solución.

33. PUERTO VARAS - CHILE
LA ACCIÓN DE LOS RAYOS “UV” SOBRE LA
MADERA SIN PROTECCIÓN

34. PUERTO VARAS - CHILE

35. PUERTO VARAS - CHILE

36. EL PROBLEMA QUÍMICO
LA COMBUSTIBILIDAD
la madera es carbón y se quema.
Más importante que la combustibilidad es:
EL COMPORTAMIENTO DE LOS MATERIALES EN
UN INCENDIO,
la madera es tan o más segura que la mayoría de los
materiales de construcción de uso habitual.

37.  la baja conductividad térmica hace que la temperatura exterior tarde en llegara al interior.
la carbonización superficial, con una conductividad térmica inferior, aumenta el efecto anterior.
 la dilatación térmica es despreciable.
 los gases de la combustión no son tóxicos.
 fácil conseguir tiempos elevados de estabilidad al fuego para los elementos estructurales.
 permite evacuación del edificio o la extinción del incendio.

39. PABELLON DE LA UTOPIA
23.000 M2 (Exposición
Mundial Lisboa 1998) fue
ELEGIDA LA MADERA POR
SU RESISTENCIA AL
INCENDIO

40. EL PROBLEMA MECÁNICO – LA ANISOTROPÍA
Un cuerpo es ISÓTROPO cuando sus características mecánicas son iguales en todas las
direcciones.
La MADERA es "LA" ANISOTROPÍA por excelencia.
Varía su comportamiento mecánico según sus 3 ejes .
Su comportamiento, como el del ACERO, es bueno ante situaciones
que originen COMPRESION, TRACCION, FLEXION O CORTE.
Compite estructuralmente en cierta medida con el ACERO, y deja muy atrás al HORMIGÓN.
Esta capacidad de soportar estados de tensión variados, de la Madera, se modifica
sensiblemente con diversos factores. Varía según la dirección en la que se aplica el esfuerzo.
LEY DE HOOKE: “La cantidad de estiramiento o de compresión (cambio de
longitud), es directamente proporcional a la fuerza aplicada”. Lo que equivale a decir
que:
“LAS TENSIONES SON DIRECTAMENTE PROPORCIONALES A LA DEFORMACIONES”.
Robert Hooke: físico inglés contemporáneo de Newton.
anagrama: “Ut tensio sic vis” (“como la extensión, así la fuerza”)
dos años después reveló su contenido.

41. Hooke's Law (1656)
"The power (sic.) of any
springy body is in the
same proportion with
the extension.”

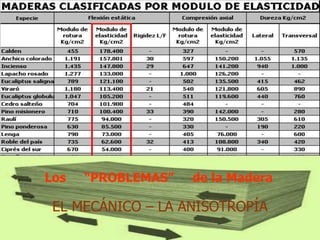

42. Los “PROBLEMAS” de la Madera
EL MECÁNICO – LA ANISOTROPÍA

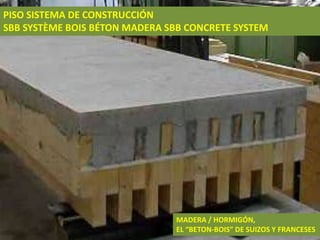

44. PISO SISTEMA DE CONSTRUCCIÓN
SBB SYSTÈME BOIS BÉTON MADERA SBB CONCRETE SYSTEM
MADERA / HORMIGÓN,
EL “BETON-BOIS” DE SUIZOS Y FRANCESES

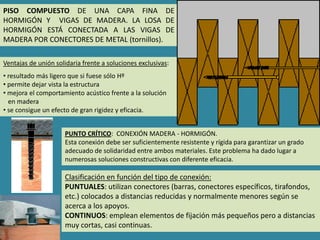

45. PISO COMPUESTO DE UNA CAPA FINA DE
HORMIGÓN Y VIGAS DE MADERA. LA LOSA DE
HORMIGÓN ESTÁ CONECTADA A LAS VIGAS DE
MADERA POR CONECTORES DE METAL (tornillos).
Ventajas de unión solidaria frente a soluciones exclusivas:
• resultado más ligero que si fuese sólo Hº
• permite dejar vista la estructura
• mejora el comportamiento acústico frente a la solución
en madera
• se consigue un efecto de gran rigidez y eficacia.
PUNTO CRÍTICO: CONEXIÓN MADERA - HORMIGÓN.
Esta conexión debe ser suficientemente resistente y rígida para garantizar un grado
adecuado de solidaridad entre ambos materiales. Este problema ha dado lugar a
numerosas soluciones constructivas con diferente eficacia.
Clasificación en función del tipo de conexión:
PUNTUALES: utilizan conectores (barras, conectores específicos, tirafondos,
etc.) colocados a distancias reducidas y normalmente menores según se
acerca a los apoyos.
CONTINUOS: emplean elementos de fijación más pequeños pero a distancias
muy cortas, casi continuas.

46. EL PROBLEMA DIMENSIONAL
LA MATERIA PRIMA
 El límite de longitud del
tronco, (distinto en coníferas y
madera latifolidas)
 El límite de su diámetro,
 La retractibilidad diferenciada,
Fue una dificultad para construir durante siglos.
Estos límites ya no existen. Pocos materiales han tenido un
desarrollo tecnológico tan explosivo en el siglo XX y, sobre
todo, en sus últimas décadas.

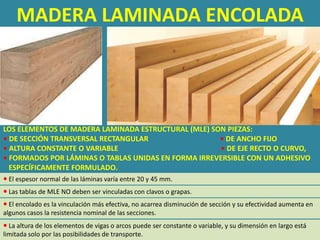

47. MADERA LAMINADA ENCOLADA
LOS ELEMENTOS DE MADERA LAMINADA ESTRUCTURAL (MLE) SON PIEZAS:
• DE SECCIÓN TRANSVERSAL RECTANGULAR • DE ANCHO FIJO
• ALTURA CONSTANTE O VARIABLE • DE EJE RECTO O CURVO,
• FORMADOS POR LÁMINAS O TABLAS UNIDAS EN FORMA IRREVERSIBLE CON UN ADHESIVO
ESPECÍFICAMENTE FORMULADO.
 El espesor normal de las láminas varía entre 20 y 45 mm.
 Las tablas de MLE NO deben ser vinculadas con clavos o grapas.
 El encolado es la vinculación más efectiva, no acarrea disminución de sección y su efectividad aumenta en
algunos casos la resistencia nominal de las secciones.
 La altura de los elementos de vigas o arcos puede ser constante o variable, y su dimensión en largo está
limitada solo por las posibilidades de transporte.

48. 1) Secado técnico de tablas de hasta tener una humedad de madera de aprox. el 12 % (+/- 2 %).
2) Clasificación visual o a máquina por resistencia, cortándose los puntos
defectuosos que sean grandes.
3) Empalmes de cabeza con dentado longitudinal acoplado por presión para
hacer láminas con las tablas.
4) Cepillado y corte de las láminas individuales a la longitud del componente.
5) Aplicación superficial de la cola en la parte ancha de las láminas.
6) Disposición de las capas y encolado de al menos 3 láminas para obtener
una sección en una prensa recta o curva.
7) Endurecimiento de la cola bajo presión.
8) Cepillado, eventuales correcciones en la superficie y corte longitudinal a la
dimensión de acabado.
FINGER JOINT: articulación del dedo (también conocido como “peine común”)
Es la articulación más común utilizada para formar largas piezas de madera.

49. GRAN
CAPACIDAD
PORTANTE
GRAN
EFICIENCIA
DE COSTOS
 mejor capacidad portante por su mayor homogeneidad.
 sistemas de estructura portante con grandes distancias de luces sin apoyos.

50. Purbeck Hall del INTERNATIONAL CENTRE
Proyecto de WH arquitectos - estructuras de madera laminada encolada
• IMPACTANTE DISEÑO
• GRANDES DIMENSIONES
• EDIFICIO CIRCULAR
• ALTA CÚPULA DEL TECHO de 50 metros de luz
• VENTANAS ARQUEADAS
• MAGNÍFICA MADERA
• PISO GRANT WOOD CONTINUO
• EXPOSICIONES
• CONFERENCIAS
• EVENTOS SOCIALES
• CENAS
• EVENTOS DEPORTIVOS
• PATINAJE SOBRE HIELO
• DESFILES
• BANQUETES DE GALA.
EDIFICIO elegido candidato al CIVIC DESIGN
AWARD PARA GRANDES EDIFICIOS.

55. Libre conformabilidad y libertad de diseño arquitectónico
• las piezas pueden fabricarse casi con cualquier forma y dimensiones.
• curvas, peraltadas, articuladas o redondas.
• Ello abre a planificadores y arquitectos la posibilidad de hacer diseños
especiales.

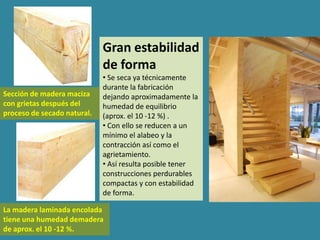

56. Gran estabilidad
de forma
• Se seca ya técnicamente
durante la fabricación
Sección de madera maciza dejando aproximadamente la
con grietas después del humedad de equilibrio
proceso de secado natural. (aprox. el 10 -12 %) .
• Con ello se reducen a un
mínimo el alabeo y la
contracción así como el
agrietamiento.
• Así resulta posible tener
construcciones perdurables
compactas y con estabilidad
de forma.
La madera laminada encolada
tiene una humedad demadera
de aprox. el 10 -12 %.

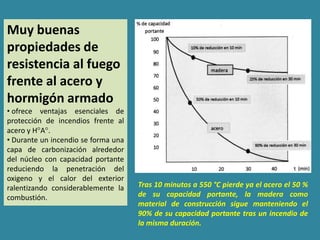

57. Muy buenas
propiedades de
resistencia al fuego
frente al acero y
hormigón armado
• ofrece ventajas esenciales de
protección de incendios frente al
acero y H A .
• Durante un incendio se forma una
capa de carbonización alrededor
del núcleo con capacidad portante
reduciendo la penetración del
oxigeno y el calor del exterior
ralentizando considerablemente la Tras 10 minutos a 550 °C pierde ya el acero el 50 %
combustión. de su capacidad portante, la madera como
material de construcción sigue manteniendo el
90% de su capacidad portante tras un incendio de
la misma duración.

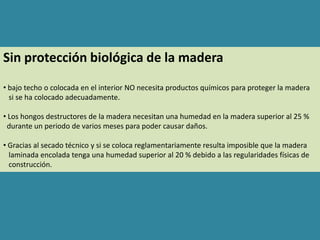

58. Sin protección biológica de la madera
• bajo techo o colocada en el interior NO necesita productos químicos para proteger la madera
si se ha colocado adecuadamente.
• Los hongos destructores de la madera necesitan una humedad en la madera superior al 25 %
durante un periodo de varios meses para poder causar daños.
• Gracias al secado técnico y si se coloca reglamentariamente resulta imposible que la madera
laminada encolada tenga una humedad superior al 20 % debido a las regularidades físicas de
construcción.

59. Ecología y economía
El bosque y la madera de explotación absorben dióxido de carbono y liberan oxígeno a través de
la fotosíntesis.
La madera, como producto del bosque, presenta un equilibrio energético considerablemente
mejor que los demás materiales de construcción.
150
Para la fabricación de materiales de madera Cantidad de energía necesaria para producir materiales
(en unidades)
se necesita una cantidad considerablemente 126
menor de energía que para los materiales de 120
construcción como el cemento o el acero.
90
Construir con
madera es 60
consejo federal alemán
compatible con el
medio ambiente. 30 24
Fuente:
1 4 6
Para la fabricación del cemento se necesita el cuádruple 0
de energía y para la fabricación del acero 24 veces más madera cemento Material acero aluminio
que para la obtención de materiales de madera. Plástico

60. Viviendas unifamiliares en madera

61. Balloon frame
Platform frame

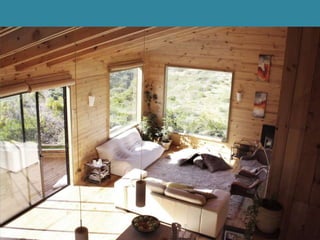

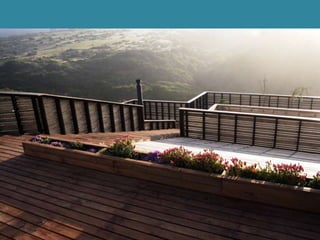

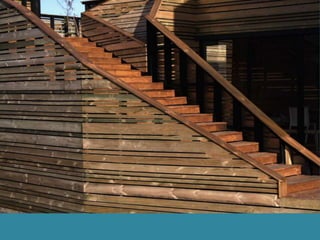

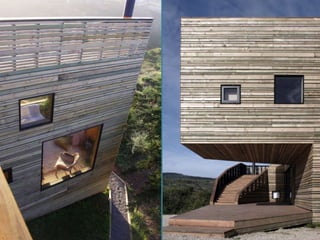

62. METAMORFOSIS 1 – JOSÉ ULLOA DAVET + DELPHINE DING – CHILE
Ubicación: Tunquén,Casablanca, Chile
Arquitectos: Reforma ( 2008) José Ulloa Davet, Delphine Ding
Casa Original (1990): Pedro Salas
Ingeniería estructural: Teknoingeniería Ltda.
Inspección técnica de obra: Danio Ulloa Azocar
Construcción: Pablo Montoya
Sistema constructivo: Madera
Año proyecto: 2006 Año construcción: 2008
Superficie terreno: 5000 m2
Superficie construida: 180 m2 ( 120 m² existentes + 40 m² ampliación)
El proyecto se organiza en función de un nuevo recorrido helicoidal que permite, a través de la
prolongación de un plano de cubierta existente y el voladizo de la nueva habitación, subir a dos
nuevas terrazas panorámicas sobre la casa.
La piel en el proyecto está pensada como una unidad autónoma ,diseñando un carácter propio
para ésta, a través de vanos siempre cuadrados y modulados en múltiplos de 30 cms. y una piel
cuyo despiece de tablas genere un ritmo en cuatro cuartos cambiante y estructurado al mismo
ritmo de 30 cms.

76. ALGUNAS VENTAJAS
DE CONSTRUIR EN MADERA

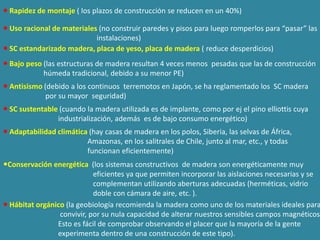

77.  Rapidez de montaje ( los plazos de construcción se reducen en un 40%)
 Uso racional de materiales (no construir paredes y pisos para luego romperlos para “pasar” las
instalaciones)
 SC estandarizado madera, placa de yeso, placa de madera ( reduce desperdicios)
 Bajo peso (las estructuras de madera resultan 4 veces menos pesadas que las de construcción
húmeda tradicional, debido a su menor PE)
 Antisismo (debido a los continuos terremotos en Japón, se ha reglamentado los SC madera
por su mayor seguridad)
 SC sustentable (cuando la madera utilizada es de implante, como por ej el pino elliottis cuya
industrialización, además es de bajo consumo energético)
 Adaptabilidad climática (hay casas de madera en los polos, Siberia, las selvas de África,
Amazonas, en los salitrales de Chile, junto al mar, etc., y todas
funcionan eficientemente)
Conservación energética (los sistemas constructivos de madera son energéticamente muy
eficientes ya que permiten incorporar las aislaciones necesarias y se
complementan utilizando aberturas adecuadas (herméticas, vidrio
doble con cámara de aire, etc. ).
 Hábitat orgánico (la geobiología recomienda la madera como uno de los materiales ideales para
convivir, por su nula capacidad de alterar nuestros sensibles campos magnéticos.
Esto es fácil de comprobar observando el placer que la mayoría de la gente
experimenta dentro de una construcción de este tipo).

78. El máximo de creatividad
en el diseño con madera

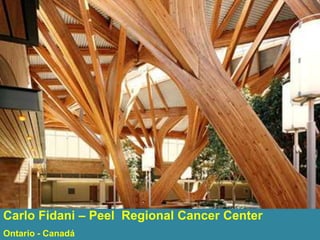

79. Carlo Fidani – Peel Regional Cancer Center
Ontario - Canadá

80. Rogers Stirk Harbour – Asamblea Nacional de Gales
Inglaterra

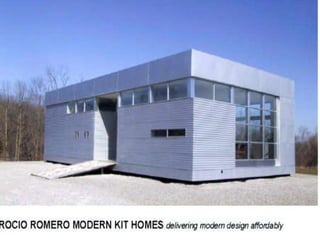

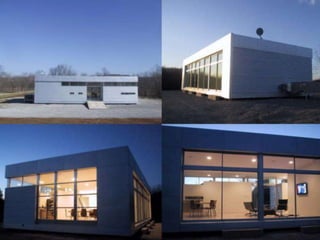

81. Rocío Romero
 Arquitecta
 Norteamericana
 Joven
para ella todo es
diseño
diseño
y diseño

83. Llega el KIT para su montaje

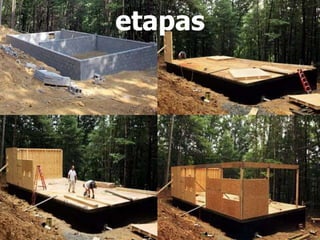

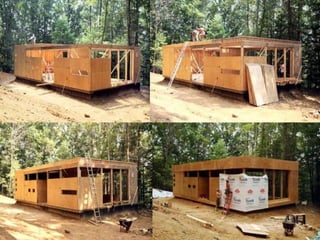

84. etapas

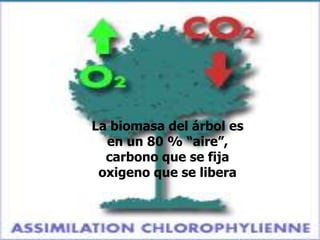

88. La biomasa del árbol es
en un 80 % “aire”,
carbono que se fija
oxigeno que se libera

89. Con madera no sólo
producimos arquitectura
Con madera hacemos
sustentable EL MUNDO
