1. EL PALACIO DE CRISTAL
Gran Exposición de Londres-1851
Arq. Joseph Paxton

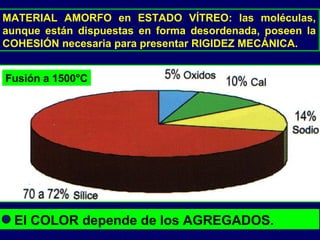

2. MATERIAL AMORFO en ESTADO VÍTREO: las moléculas,
aunque están dispuestas en forma desordenada, poseen la
COHESIÓN necesaria para presentar RIGIDEZ MECÁNICA.
El COLOR depende de los AGREGADOS.
Fusión a 1500°C

3. Depende de:
•la RIGIDEZ de ENLACES de las MOLÉCULAS que lo integran
•el ESTADO de su SUPERFICIE.
• BUENA RESISTENCIA A LA COMPRESIÓN.
• MENOR RESISTENCIA A LA TRACCIÓN.
• Un VIDRIO ROMPE SIEMPRE a la TRACCIÓN.
la SUPERFICIE del VIDRIO posee FISURAS MICROSCÓPICAS
donde se CONCENTRAN las TENSIONES MECÁNICAS y
potencialmente son ZONAS de FRACTURA.

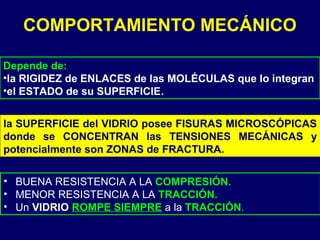

COMPORTAMIENTO MECÁNICO

4. 10 FACTORES PARA SELECCIONAR VIDRIOS
EN OBRAS DE ARQUITECTURA
1.- Color y aspecto,
2.- Transparencia, Translucidez, Opacidad,
3.- Transmisión de luz visible,
4.- Transmisión de calor solar radiante,
5.- Aislación térmica,
6.- Aislación acústica,
7.- Resistencia,
8.- Flexión bajo cargas dinámicas y estáticas,
9.- Espesor adecuado,
10.- Cumplimiento de criterios de seguridad.

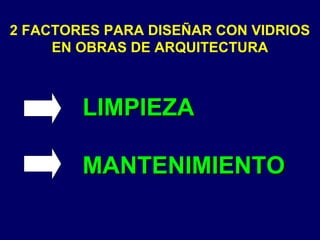

5. 2 FACTORES PARA DISEÑAR CON VIDRIOS
EN OBRAS DE ARQUITECTURA
LIMPIEZALIMPIEZA
MANTENIMIENTOMANTENIMIENTO

6. ALGUNOS TIPOS
DE VIDRIOS

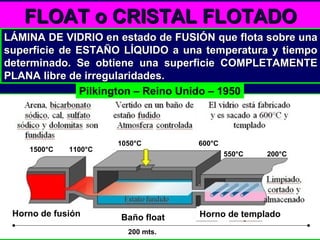

7. FLOAT o CRISTAL FLOTADOFLOAT o CRISTAL FLOTADO
LÁMINA DE VIDRIO en estado de FUSIÓN que flota sobre unaLÁMINA DE VIDRIO en estado de FUSIÓN que flota sobre una
superficie de ESTAÑO LÍQUIDO a una temperatura y tiemposuperficie de ESTAÑO LÍQUIDO a una temperatura y tiempo
determinado. Se obtiene una superficie COMPLETAMENTEdeterminado. Se obtiene una superficie COMPLETAMENTE
PLANA libre de irregularidades.PLANA libre de irregularidades.
1050°C 600°C
550°C 200°C
1500°C 1100°C
Baño floatHorno de fusión Horno de templado
Pilkington – Reino Unido – 1950
200 mts.

8. Materia prima para fabricar:
vidrio templado,
laminado,
espejos,
unidades de doble vidriado
hermético (DVH)
VIDRIO TRANSPARENTE
DE CARAS PLANAS Y PARALELAS
SUPERFICIES BRILLANTES PULIDAS A FUEGO
VISIÓN LIBRE DE DISTORSIÓN
VARIOS ESPESORES Y HOJAS DE GRAN TAMAÑO
INCOLORO O COLOREADO

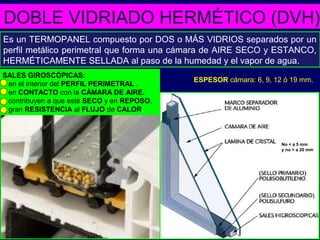

9. SALES GIROSCÓPICAS:
en el interior del PERFIL PERIMETRAL .
en CONTACTO con la CÁMARA DE AIRE.
contribuyen a que esté SECO y en REPOSO.
gran RESISTENCIA al FLUJO de CALOR.

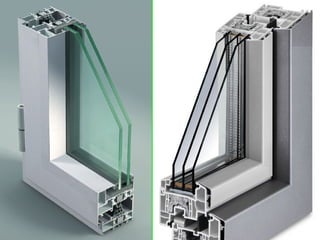

DOBLE VIDRIADO HERMÉTICO (DVH)
Es un TERMOPANEL compuesto por DOS o MÁS VIDRIOS separados por un
perfil metálico perimetral que forma una cámara de AIRE SECO y ESTANCO,
HERMÉTICAMENTE SELLADA al paso de la humedad y el vapor de agua.
No < a 5 mm
y no > a 20 mm
ESPESOR cámara: 6, 9, 12 ó 19 mm.

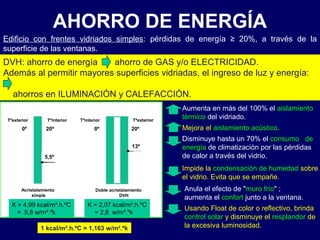

11. Edificio con frentes vidriados simples: pérdidas de energía ≥ 20%, a través de la
superficie de las ventanas.
5,5º
13º
Acristalamiento
simple
Doble acristalamiento
DVH
K = 4,99 kcal/m².h.ºC
= 5,8 w/m².ºk
K = 2,07 kcal/m².h.ºC
= 2,8 w/m².ºk
DVH: ahorro de energía ahorro de GAS y/o ELECTRICIDAD.
Además al permitir mayores superficies vidriadas, el ingreso de luz y energía:
ahorros en ILUMINACIÓN y CALEFACCIÓN.
AHORRO DE ENERGÍA
Tºexterior TºexteriorTºinterior Tºinterior
0º 0º20º 20º
1 kcal/m².h.ºC = 1,163 w/m².ºk
Usando Float de color o reflectivo, brinda
control solar y disminuye el resplandor de
la excesiva luminosidad.
Aumenta en más del 100% el aislamiento
térmico del vidriado.
Mejora el aislamiento acústico.
Disminuye hasta un 70% el consumo de
energía de climatización por las pérdidas
de calor a través del vidrio.
Impide la condensación de humedad sobre
el vidrio. Evita que se empañe.
Anula el efecto de "muro frío" ;
aumenta el confort junto a la ventana.

12. • VIDRIO TERMOENDURECIDO
• VIDRIO TEMPLADO
VIDRIOTRATADOTÉRMICAMENTE
• Un CRISTAL FLOAT se CALIENTA uniformemente
a más de 650°C (punto de ablandamiento) .
• Se ENFRÍA BRUSCAMENTE, soplando aire frío
a presión controlada sobre sus caras.
• Se ENFRÍA de modo MÁS LENTO que en el templado.
• La SUPERFICIE DEL VIDRIO se enfría MÁS rápidamente
y la ZONA INTERIOR continúa DILATÁNDOSE.
• DESEQUILIBRIO de ENERGÍAS Y TENSIONES:
COMPRESIÓN: SUPERFICIE – TRACCIÓN: INTERIOR.

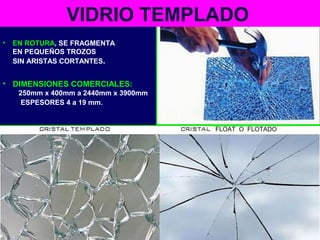

13. FLOAT O FLOTADO
VIDRIO TEMPLADO
• DIMENSIONES COMERCIALES:
250mm x 400mm a 2440mm x 3900mm
ESPESORES 4 a 19 mm.
• EN ROTURA, SE FRAGMENTA
EN PEQUEÑOS TROZOS
SIN ARISTAS CORTANTES.

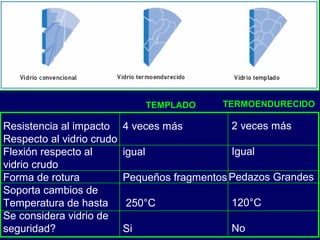

14. Resistencia al impacto
Respecto al vidrio crudo
Flexión respecto al
vidrio crudo
Forma de rotura
Soporta cambios de
Temperatura de hasta
Se considera vidrio de
seguridad?
4 veces más
igual
Pequeños fragmentos
250°C
Si
2 veces más
Igual
Pedazos Grandes
120°C
No
TEMPLADO TERMOENDURECIDO

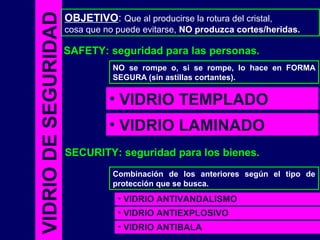

15. • VIDRIO LAMINADO
• VIDRIO TEMPLADO
VIDRIODESEGURIDAD
OBJETIVO: Que al producirse la rotura del cristal,
cosa que no puede evitarse, NO produzca cortes/heridas.
SAFETY: seguridad para las personas.
NO se rompe o, si se rompe, lo hace en FORMA
SEGURA (sin astillas cortantes).
SECURITY: seguridad para los bienes.
• VIDRIO ANTIVANDALISMO
• VIDRIO ANTIEXPLOSIVO
• VIDRIO ANTIBALA
Combinación de los anteriores según el tipo de
protección que se busca.

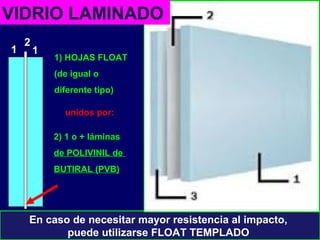

16. 2) 1 o + láminas
de POLIVINIL de
BUTIRAL (PVB)
En caso de necesitar mayor resistencia al impacto,
puede utilizarse FLOAT TEMPLADO
1) HOJAS FLOAT
(de igual o
diferente tipo)
unidos por:
1
2
1
1
VIDRIO LAMINADO

17. POLIMERIZACIÓN del PVB y LAMINADO FINAL en con calor
y presión en AUTOCLAVE.

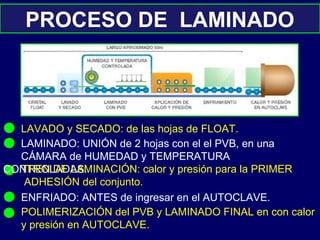

PROCESO DE LAMINADO
LAVADO y SECADO: de las hojas de FLOAT.
LAMINADO: UNIÓN de 2 hojas con el el PVB, en una
CÁMARA de HUMEDAD y TEMPERATURA
CONTROLADAS.TREN DE LAMINACIÓN: calor y presión para la PRIMER
ADHESIÓN del conjunto.
ENFRIADO: ANTES de ingresar en el AUTOCLAVE.

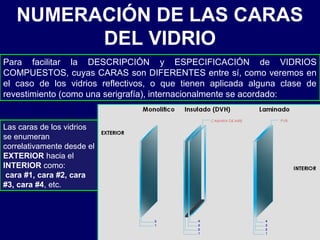

18. Para facilitar la DESCRIPCIÓN y ESPECIFICACIÓN de VIDRIOS
COMPUESTOS, cuyas CARAS son DIFERENTES entre sí, como veremos en
el caso de los vidrios reflectivos, o que tienen aplicada alguna clase de
revestimiento (como una serigrafía), internacionalmente se acordado:
NUMERACIÓN DE LAS CARAS
DEL VIDRIO
Las caras de los vidrios
se enumeran
correlativamente desde el
EXTERIOR hacia el
INTERIOR como:
cara #1, cara #2, cara
#3, cara #4, etc.

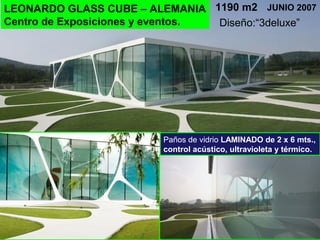

19. LEONARDO GLASS CUBE – ALEMANIA
Centro de Exposiciones y eventos.
JUNIO 20071190 m2
Paños de vidrio LAMINADO de 2 x 6 mts.,
control acústico, ultravioleta y térmico.
Diseño:“3deluxe”

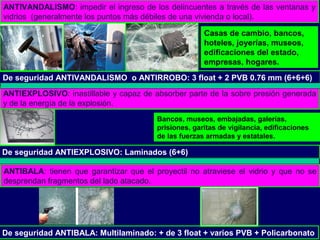

20. ANTIVANDALISMO: impedir el ingreso de los delincuentes a través de las ventanas y
vidrios (generalmente los puntos más débiles de una vivienda o local).
De seguridad ANTIVANDALISMO o ANTIRROBO: 3 float + 2 PVB 0.76 mm (6+6+6)
Casas de cambio, bancos,
hoteles, joyerías, museos,
edificaciones del estado,
empresas, hogares.
ANTIEXPLOSIVO: inastillable y capaz de absorber parte de la sobre presión generada
y de la energía de la explosión.
ANTIBALA: tienen que garantizar que el proyectil no atraviese el vidrio y que no se
desprendan fragmentos del lado atacado.
Bancos, museos, embajadas, galerías,
prisiones, garitas de vigilancia, edificaciones
de las fuerzas armadas y estatales.
De seguridad ANTIEXPLOSIVO: Laminados (6+6)
De seguridad ANTIBALA: Multilaminado: + de 3 float + varios PVB + Policarbonato

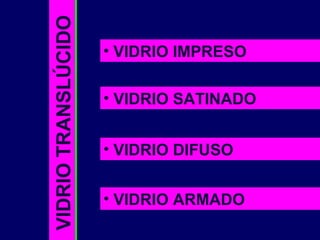

21. • VIDRIO IMPRESO
• VIDRIO DIFUSO
• VIDRIO SATINADO
• VIDRIO ARMADO
VIDRIOTRANSLÚCIDO

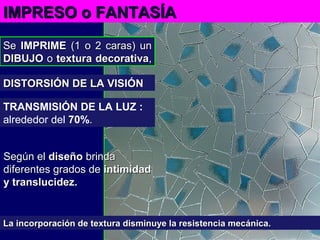

22. SeSe IMPRIMEIMPRIME (1 o 2 caras) un(1 o 2 caras) un
DIBUJODIBUJO oo textura decorativatextura decorativa,,
IMPRESO oIMPRESO o FANTASÍAFANTASÍA
La incorporación de textura disminuye la resistencia mecánica.La incorporación de textura disminuye la resistencia mecánica.
TRANSMISIÓN DE LA LUZ :
alrededor del 70%.
DISTORSIÓN DE LA VISIÓNDISTORSIÓN DE LA VISIÓN
Según elSegún el diseñodiseño brindabrinda
diferentes grados dediferentes grados de intimidadintimidad
y translucidez.y translucidez.

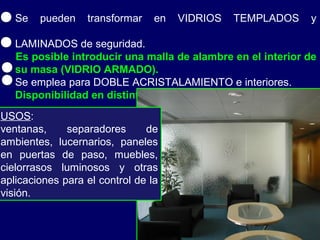

23. Se pueden transformar en VIDRIOS TEMPLADOS y
LAMINADOS de seguridad.
Es posible introducir una malla de alambre en el interior de
su masa (VIDRIO ARMADO).
Se emplea para DOBLE ACRISTALAMIENTO e interiores.
Disponibilidad en distintos ESPESORES: 4 y 6 mm.
USOS:
ventanas, separadores de
ambientes, lucernarios, paneles
en puertas de paso, muebles,
cielorrasos luminosos y otras
aplicaciones para el control de la
visión.

24. DISTRITO DE ZUIDAS
(AMSTERDAM)
Los pisos
inferiores,
dedicados a
locales
comerciales se
distinguen del resto
por una interesante
fachada de vidrio
impreso simulando
a un bosque de
bambú.
Estudio KCAPEDIFICIO DJANGO

25. FUNDACIÓN
FATRONIK
2010SAMAZUZU ARQUITECTOS
Estampado Oro y Plata
Vidrio decorado con motivos de
aspecto metálico reflectante.
SAN SEBASTIÁN (ESPAÑA)

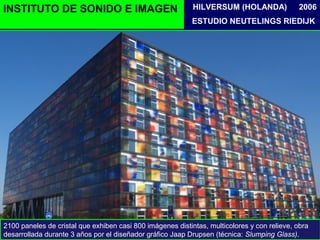

26. INSTITUTO DE SONIDO E IMAGEN
ESTUDIO NEUTELINGS RIEDIJK
2006HILVERSUM (HOLANDA)
2100 paneles de cristal que exhiben casi 800 imágenes distintas, multicolores y con relieve, obra
desarrollada durante 3 años por el diseñador gráfico Jaap Drupsen (técnica: Slumping Glass).

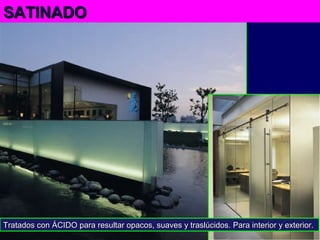

27. SATINADOSATINADO
Tratados con ÁCIDO para resultar opacos, suaves y traslúcidos. Para interior y exterior.Tratados con ÁCIDO para resultar opacos, suaves y traslúcidos. Para interior y exterior.

28. Superficies levemente texturadas dan leve acabado mate queSuperficies levemente texturadas dan leve acabado mate que
atenúa las molestias de reflejos de la luz sobre un vidrio deatenúa las molestias de reflejos de la luz sobre un vidrio de
caras brillantes. Entonces: minimiza la reflexión de luminarias ycaras brillantes. Entonces: minimiza la reflexión de luminarias y
fuentes de luz natural sobre su superficie.fuentes de luz natural sobre su superficie. UsosUsos: para proteger: para proteger
láminas, cuadros y fotografías y en casos particulares deláminas, cuadros y fotografías y en casos particulares de
iluminación.iluminación.

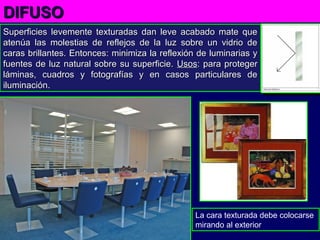

DIFUSODIFUSO
La cara texturada debe colocarse
mirando al exterior

29. ARMADOARMADO

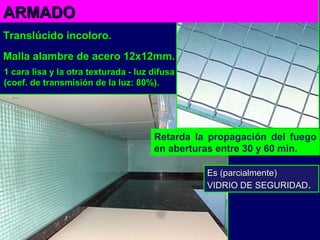

Translúcido incoloro.Translúcido incoloro.
Malla alambre de acero 12x12mm.Malla alambre de acero 12x12mm.
1 cara lisa y la otra texturada - luz difusa1 cara lisa y la otra texturada - luz difusa
(coef. de transmisión de la luz: 80%).coef. de transmisión de la luz: 80%).
Retarda la propagación del fuego
en aberturas entre 30 y 60 min.
Es (parcialmente)Es (parcialmente)
VIDRIO DE SEGURIDADVIDRIO DE SEGURIDAD..

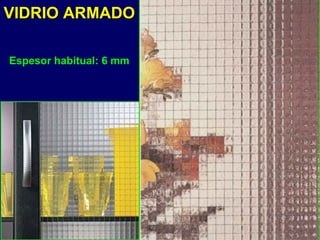

30. VIDRIO ARMADOVIDRIO ARMADO
Espesor habitual: 6 mm

31. VIDRIOALTAPERFORMANCE
• VIDRIO ANTIREFLEJANTE O CON COATING
• VIDRIO «LOW-E»
Vidrios de CONTROL SOLAR y BAJA EMISIVIDAD
Y COMBINACIONES.

32. REDUCE la CARGA y GASTOS de ENERGÍA de CALEFACCIÓN y REFRIGERACIÓN.
COLORES: plata, gris, bronce, azul y dorado.
Visibles por REFLEXIÓN de su CAPA
REFLECTIVA.

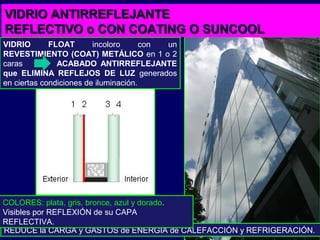

VIDRIO FLOAT incoloro con un
REVESTIMIENTO (COAT) METÁLICO en 1 o 2
caras ACABADO ANTIRREFLEJANTE
que ELIMINA REFLEJOS DE LUZ generados
en ciertas condiciones de iluminación.
VIDRIO ANTIRREFLEJANTEVIDRIO ANTIRREFLEJANTE
REFLECTIVO o CON COATINGREFLECTIVO o CON COATING O SUNCOOLO SUNCOOL

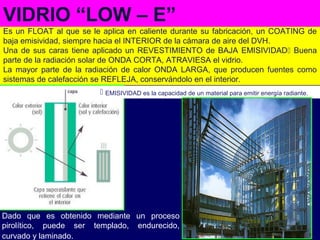

33. Es un FLOAT al que se le aplica en caliente durante su fabricación, un COATING de
baja emisividad, siempre hacia el INTERIOR de la cámara de aire del DVH.
Una de sus caras tiene aplicado un REVESTIMIENTO de BAJA EMISIVIDAD Buena
parte de la radiación solar de ONDA CORTA, ATRAVIESA el vidrio.
La mayor parte de la radiación de calor ONDA LARGA, que producen fuentes como
sistemas de calefacción se REFLEJA, conservándolo en el interior.
Dado que es obtenido mediante un proceso
pirolítico, puede ser templado, endurecido,
curvado y laminado.
VIDRIO “LOW – E”
 EMISIVIDAD es la capacidad de un material para emitir energía radiante.

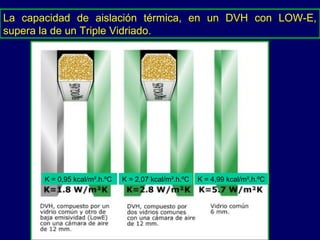

34. La capacidad de aislación térmica, en un DVH con LOW-E,
supera la de un Triple Vidriado.
K = 4,99 kcal/m².h.ºCK = 2,07 kcal/m².h.ºCK = 0,95 kcal/m².h.ºC

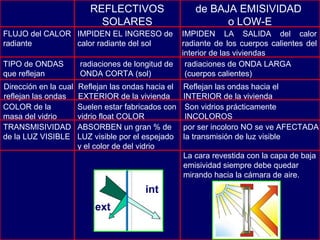

35. REFLECTIVOS
SOLARES
de BAJA EMISIVIDAD
o LOW-E
IMPIDEN EL INGRESO de
calor radiante del sol
IMPIDEN LA SALIDA del calor
radiante de los cuerpos calientes del
interior de las viviendas
radiaciones de longitud de
ONDA CORTA (sol)
radiaciones de ONDA LARGA
(cuerpos calientes)
Suelen estar fabricados con
vidrio float COLOR
Son vidrios prácticamente
INCOLOROS
ABSORBEN un gran % de
LUZ visible por el espejado
y el color de del vidrio
por ser incoloro NO se ve AFECTADA
la transmisión de luz visible
Reflejan las ondas hacia el
EXTERIOR de la vivienda
Dirección en la cual
reflejan las ondas
TIPO de ONDAS
que reflejan
COLOR de la
masa del vidrio
TRANSMISIVIDAD
de la LUZ VISIBLE
FLUJO del CALOR
radiante
ext
int
int
Reflejan las ondas hacia el
INTERIOR de la vivienda
La cara revestida con la capa de baja
emisividad siempre debe quedar
mirando hacia la cámara de aire.

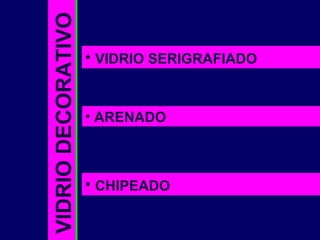

36. VIDRIODECORATIVO • VIDRIO SERIGRAFIADO
• ARENADO
• CHIPEADO

37. VIDRIO DECORADO o SERIGRAFIADO

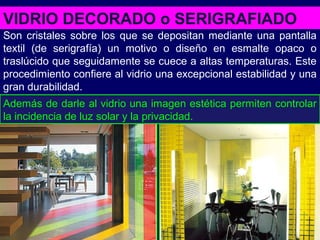

Son cristales sobre los que se depositan mediante una pantalla
textil (de serigrafía) un motivo o diseño en esmalte opaco o
traslúcido que seguidamente se cuece a altas temperaturas. Este
procedimiento confiere al vidrio una excepcional estabilidad y una
gran durabilidad.
Además de darle al vidrio una imagen estética permiten controlar
la incidencia de luz solar y la privacidad.

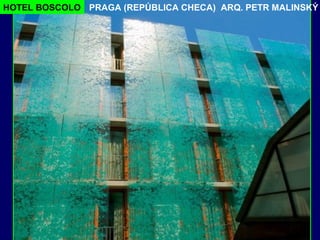

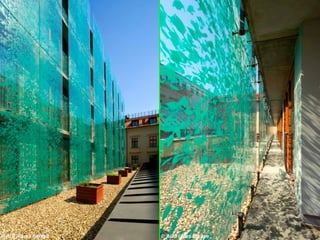

38. HOTEL BOSCOLO ARQ. PETR MALINSKÝPRAGA (REPÚBLICA CHECA)

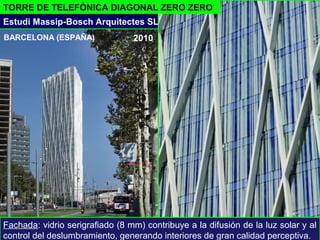

40. TORRE DE TELEFÓNICA DIAGONAL ZERO ZERO
- 2010
Estudi Massip-Bosch Arquitectes SL
Fachada: vidrio serigrafiado (8 mm) contribuye a la difusión de la luz solar y al
control del deslumbramiento, generando interiores de gran calidad perceptiva.
BARCELONA (ESPAÑA)

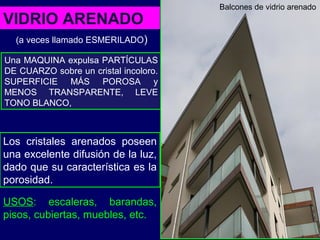

41. Una MAQUINA expulsa PARTÍCULAS
DE CUARZO sobre un cristal incoloro.
SUPERFICIE MÁS POROSA y
MENOS TRANSPARENTE, LEVE
TONO BLANCO,
VIDRIO ARENADO
USOS: escaleras, barandas,
pisos, cubiertas, muebles, etc.
Los cristales arenados poseen
una excelente difusión de la luz,
dado que su característica es la
porosidad.
Balcones de vidrio arenado
(a veces llamado ESMERILADO)

42. Se utiliza una goma o “cola de carpintero” que al
secarse sobre el vidrio arenado empieza a
pelarse y deja la superficie del vidrio con estas
figuras.
Muy utilizado para fondos en los vitrales y
combinándolos con los vidrios biselados que le
dan al vitral una aspecto muy elegante.
Vidrio “glue chip” simple: apariencia de helechos
ya que se pueden ver huellas del vidrio arenado.
Vidrio “glue chip” doble: textura como de “hielo
escarchado” y no deja ver ningún residuo del
vidrio arenado.
EL VIDRIO "GLUE CHIP"
O "CHIPIADO"
Vidrio comúnmente transparente con una
textura que tiene la APARIENCIA DE
HELECHOS O HIELO ESCARCHADO.

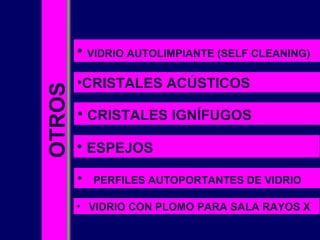

43. OTROS • VIDRIO AUTOLIMPIANTE (SELF CLEANING)
•CRISTALES ACÚSTICOS
• CRISTALES IGNÍFUGOS
• ESPEJOS
• PERFILES AUTOPORTANTES DE VIDRIO
• VIDRIO CON PLOMO PARA SALA RAYOS X

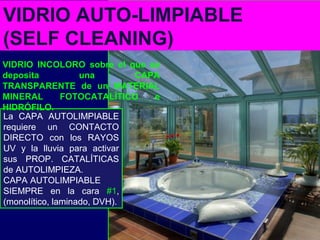

44. La CAPA AUTOLIMPIABLE
requiere un CONTACTO
DIRECTO con los RAYOS
UV y la lluvia para activar
sus PROP. CATALÍTICAS
de AUTOLIMPIEZA.
CAPA AUTOLIMPIABLE
SIEMPRE en la cara #1,
(monolítico, laminado, DVH).
VIDRIO AUTO-LIMPIABLE
(SELF CLEANING)
VIDRIO INCOLORO sobre el que se
deposita una CAPA
TRANSPARENTE de un MATERIAL
MINERAL FOTOCATALÍTICO e
HIDRÓFILO.

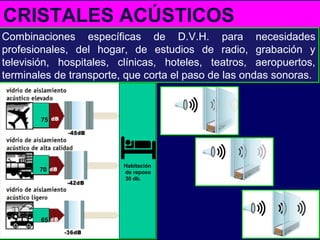

45. CRISTALES ACÚSTICOS
Habitación
de reposo
30 db.
75
70
65
Combinaciones específicas de D.V.H. para necesidades
profesionales, del hogar, de estudios de radio, grabación y
televisión, hospitales, clínicas, hoteles, teatros, aeropuertos,
terminales de transporte, que corta el paso de las ondas sonoras.

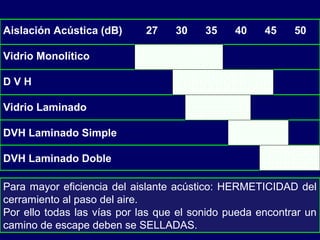

46. Aislación Acústica (dB) 27 30 35 40 45 50
Vidrio Monolítico
D V H
Vidrio Laminado
DVH Laminado Simple
DVH Laminado Doble
Para mayor eficiencia del aislante acústico: HERMETICIDAD del
cerramiento al paso del aire.
Por ello todas las vías por las que el sonido pueda encontrar un
camino de escape deben se SELLADAS.

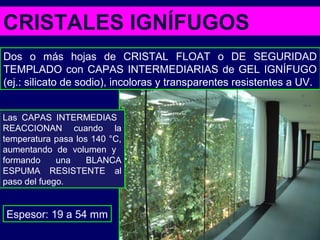

47. CRISTALES IGNÍFUGOS
Dos o más hojas de CRISTAL FLOAT o DE SEGURIDAD
TEMPLADO con CAPAS INTERMEDIARIAS de GEL IGNÍFUGO
(ej.: silicato de sodio), incoloras y transparentes resistentes a UV.
Las CAPAS INTERMEDIAS
REACCIONAN cuando la
temperatura pasa los 140 °C,
aumentando de volumen y
formando una BLANCA
ESPUMA RESISTENTE al
paso del fuego.
Espesor: 19 a 54 mm

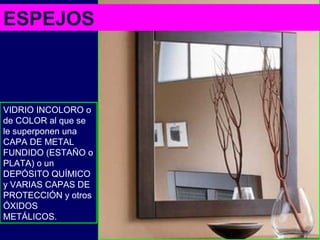

48. ESPEJOS
VIDRIO INCOLORO o
de COLOR al que se
le superponen una
CAPA DE METAL
FUNDIDO (ESTAÑO o
PLATA) o un
DEPÓSITO QUÍMICO
y VARIAS CAPAS DE
PROTECCIÓN y otros
ÓXIDOS
METÁLICOS.

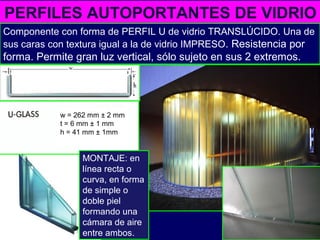

49. PERFILES AUTOPORTANTES DE VIDRIO
Componente con forma de PERFIL U de vidrio TRANSLÚCIDO. Una de
sus caras con textura igual a la de vidrio IMPRESO. Resistencia por
forma. Permite gran luz vertical, sólo sujeto en sus 2 extremos.
MONTAJE: en
línea recta o
curva, en forma
de simple o
doble piel
formando una
cámara de aire
entre ambos.
w = 262 mm ± 2 mm
t = 6 mm ± 1 mm
h = 41 mm ± 1mm

50. CENTRO DE ATENCIÓN A LA DISCAPACIDAD LAS HAYAS
2011
OM ARQ - Oscar Mongay
y Maite Mariezcurrena
SARRIGUREN (ESPAÑA)

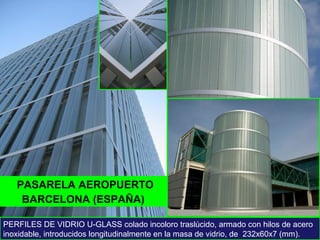

51. PASARELA AEROPUERTO
PERFILES DE VIDRIO U-GLASS colado incoloro traslúcido, armado con hilos de acero
inoxidable, introducidos longitudinalmente en la masa de vidrio, de 232x60x7 (mm).
BARCELONA (ESPAÑA)

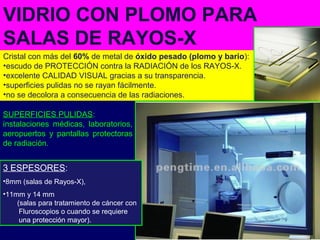

52. Cristal con más del 60% de metal de óxido pesado (plomo y bario):
•escudo de PROTECCIÓN contra la RADIACIÓN de los RAYOS-X.
•excelente CALIDAD VISUAL gracias a su transparencia.
•superficies pulidas no se rayan fácilmente.
•no se decolora a consecuencia de las radiaciones.
VIDRIO CON PLOMO PARA
SALAS DE RAYOS-X
3 ESPESORES:
•8mm (salas de Rayos-X),
•11mm y 14 mm
(salas para tratamiento de cáncer con
Fluroscopios o cuando se requiere
una protección mayor).
SUPERFICIES PULIDAS:
instalaciones médicas, laboratorios,
aeropuertos y pantallas protectoras
de radiación.

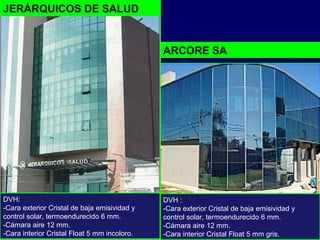

53. DVH :
-Cara exterior Cristal de baja emisividad y
control solar, termoendurecido 6 mm.
-Cámara aire 12 mm.
-Cara interior Cristal Float 5 mm gris.
DVH:
-Cara exterior Cristal de baja emisividad y
control solar, termoendurecido 6 mm.
-Cámara aire 12 mm.
-Cara interior Cristal Float 5 mm incoloro.
ARCORE SA
JERÁRQUICOS DE SALUD

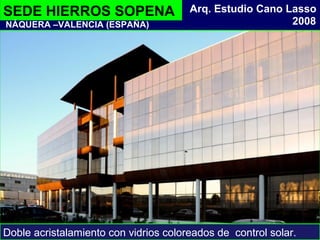

54. SEDE HIERROS SOPENA
Doble acristalamiento con vidrios coloreados de control solar.
2008
Arq. Estudio Cano Lasso
NÁQUERA –VALENCIA (ESPAÑA)

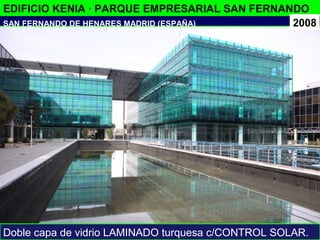

55. EDIFICIO KENIA · PARQUE EMPRESARIAL SAN FERNANDO
2008
Doble capa de vidrio LAMINADO turquesa c/CONTROL SOLAR.
SAN FERNANDO DE HENARES MADRID (ESPAÑA)

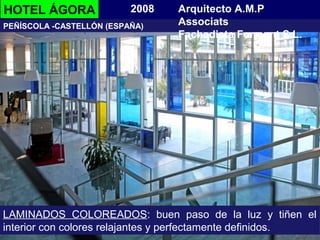

56. HOTEL ÁGORA
LAMINADOS COLOREADOS: buen paso de la luz y tiñen el
interior con colores relajantes y perfectamente definidos.
2008
PEÑÍSCOLA -CASTELLÓN (ESPAÑA)
Arquitecto A.M.P
Associats
Fachadista Forment S.L.

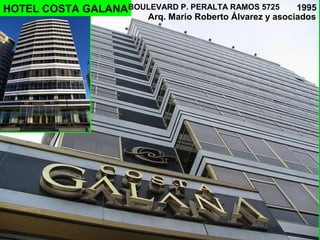

57. HOTEL COSTA GALANA
Arq. Mario Roberto Álvarez y asociados
BOULEVARD P. PERALTA RAMOS 5725 1995

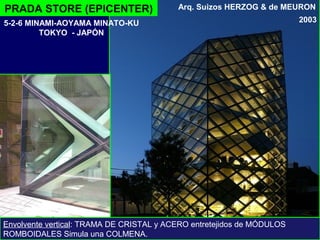

58. PRADA STORE (EPICENTER)
2003
Arq. Suizos HERZOG & de MEURON
Envolvente vertical: TRAMA DE CRISTAL y ACERO entretejidos de MÓDULOS
ROMBOIDALES Simula una COLMENA.
5-2-6 MINAMI-AOYAMA MINATO-KU
TOKYO - JAPÓN

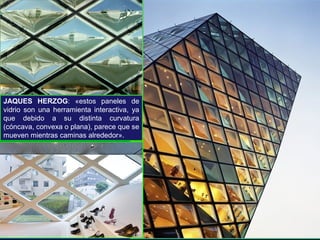

59. JAQUES HERZOG: «estos paneles de
vidrio son una herramienta interactiva, ya
que debido a su distinta curvatura
(cóncava, convexa o plana), parece que se
mueven mientras caminas alrededor».

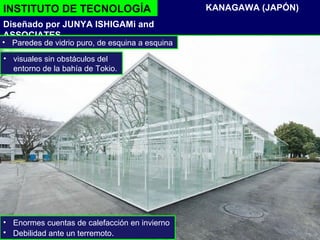

60. INSTITUTO DE TECNOLOGÍA
Diseñado por JUNYA ISHIGAMi and
ASSOCIATES
KANAGAWA (JAPÓN)
• Paredes de vidrio puro, de esquina a esquina
• Enormes cuentas de calefacción en invierno
• Debilidad ante un terremoto.
• visuales sin obstáculos del
entorno de la bahía de Tokio.

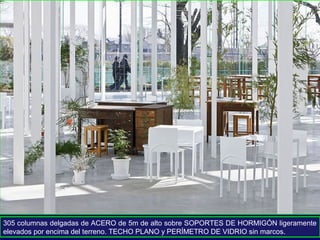

61. 305 columnas delgadas de ACERO de 5m de alto sobre SOPORTES DE HORMIGÓN ligeramente
elevados por encima del terreno. TECHO PLANO y PERÍMETRO DE VIDRIO sin marcos.

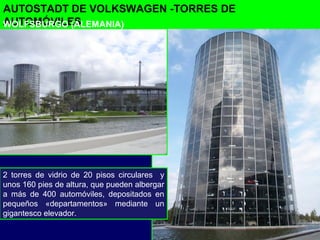

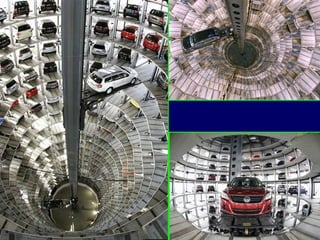

62. AUTOSTADT DE VOLKSWAGEN -TORRES DE
AUTOMÓVILES
2 torres de vidrio de 20 pisos circulares y
unos 160 pies de altura, que pueden albergar
a más de 400 automóviles, depositados en
pequeños «departamentos» mediante un
gigantesco elevador.
WOLFSBURGO (ALEMANIA)

64. OTROS PRODUCTOS DE VIDRIO
PARA EL USO EN ARQUITECTURA

65. • ESCALONES DE VIDRIO
• PISOS DE VIDRIO
• LANA DE VIDRIOLANA DE VIDRIO
• LADRILLOS DE VIDRIO
• TEJAS DE VIDRIO
• BARANDAS DE VIDRIO
• CABINAS DE VIDRIO PARA DUCHA
• BAÑERAS DE VIDRIO
• BACHAS DE VIDRIO

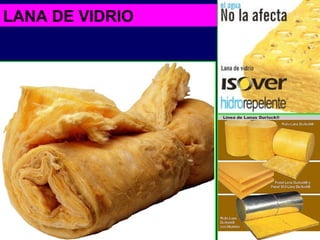

66. LANA DE VIDRIO

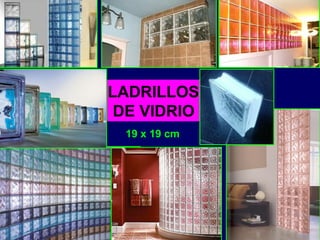

67. LADRILLOS
DE VIDRIO
19 x 19 cm

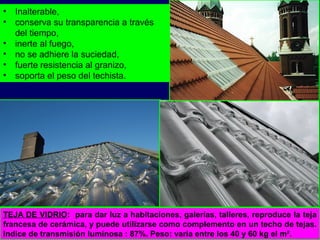

68. TEJA DE VIDRIO: para dar luz a habitaciones, galerías, talleres, reproduce la teja
francesa de cerámica, y puede utilizarse como complemento en un techo de tejas.
Indice de transmisión luminosa : 87%. Peso: varía entre los 40 y 60 kg el m².
• Inalterable,
• conserva su transparencia a través
del tiempo,
• inerte al fuego,
• no se adhiere la suciedad,
• fuerte resistencia al granizo,
• soporta el peso del techista.

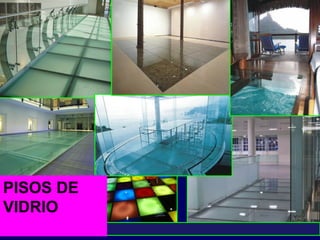

69. VIDRIO LAMINADO.
PISOS DE
VIDRIO

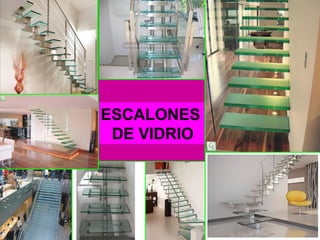

70. ESCALONES
DE VIDRIO

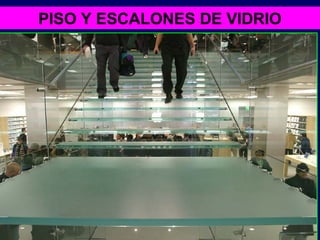

71. PISO Y ESCALONES DE VIDRIO

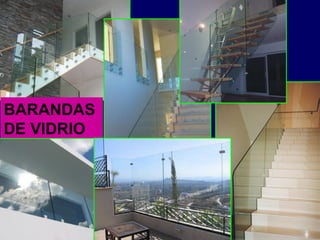

72. BARANDAS
DE VIDRIO

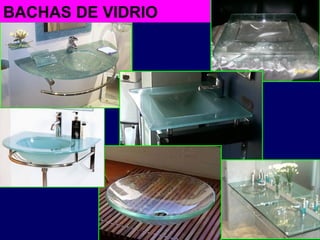

73. BACHAS DE VIDRIO

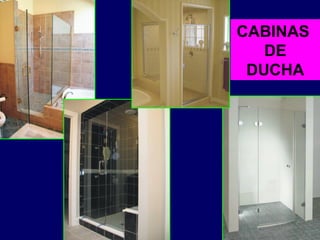

74. CABINAS
DE
DUCHA

75. BAÑERAS

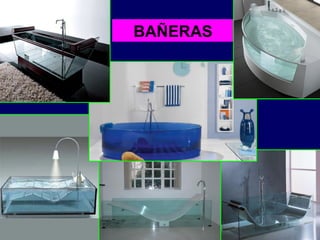

76. CONSTANTES NOVEDADES EN EL
MERCADO DEL VIDRIO
INFORMACIÓN
ACTUALIZACIÓN
ASESORAMIENTO TÉCNICO
EL ARQUITECTO DEBE TENER:

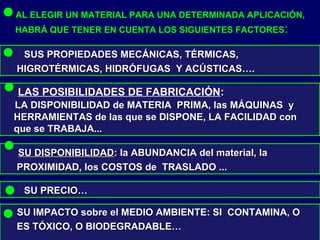

77. AL ELEGIR UN MATERIAL PARA UNA DETERMINADA APLICACIÓN,
HABRÁ QUE TENER EN CUENTA LOS SIGUIENTES FACTORES:
SUS PROPIEDADES MECÁNICAS, TÉRMICAS,SUS PROPIEDADES MECÁNICAS, TÉRMICAS,
HIGROTÉRMICAS, HIDRÓFUGAS Y ACÚSTICAS….HIGROTÉRMICAS, HIDRÓFUGAS Y ACÚSTICAS….
LAS POSIBILIDADES DE FABRICACIÓN::
LA DISPONIBILIDAD de MATERIA PRIMA, las MÁQUINAS yLA DISPONIBILIDAD de MATERIA PRIMA, las MÁQUINAS y
HERRAMIENTAS de las que se DISPONE, LA FACILIDAD conHERRAMIENTAS de las que se DISPONE, LA FACILIDAD con
que se TRABAJA...que se TRABAJA...
SU DISPONIBILIDADSU DISPONIBILIDAD: la ABUNDANCIA del material, la: la ABUNDANCIA del material, la
PROXIMIDAD, los COSTOS de TRASLADO ...PROXIMIDAD, los COSTOS de TRASLADO ...
SU PRECIO…SU PRECIO…
SU IMPACTO sobre el MEDIO AMBIENTE: SI CONTAMINA, OSU IMPACTO sobre el MEDIO AMBIENTE: SI CONTAMINA, O
ES TÓXICO, O BIODEGRADABLE…ES TÓXICO, O BIODEGRADABLE…

78. FIN

79. ¡QUE BUENO FUE COMPARTIR ESTE CURSO CON
USTEDES!
Ya falta poquito para que se cierre este ciclo.
Una experiencia que nos enriqueció a todos…
Introducción a las Construcciones «A»
