El documento habla sobre los metales, específicamente el hierro y el acero. Explica que el hierro es el metal más abundante en la corteza terrestre y un componente clave de aleaciones como el acero. Describe las propiedades del hierro y el acero, incluida su maleabilidad, ductilidad y cómo varían según el contenido de carbono. También cubre los procesos de fabricación y las aplicaciones comunes de estos metales importantes.

1. METALES

2. METAL : (Del fr. métal, o cat. metall ). m. Quím. “ Cada uno de los elementos químicos buenos conductores del calor y de la electricidad, con un brillo característico, y sólidos a temperatura ordinaria, salvo el mercurio”.

3. A las operaciones físicas y químicas necesarias para extraer los metales y la preparación posterior para su uso, se le llama METALURGIA. Estos compuestos se hallan en los YACIMIENTOS. POCOS metales se encuentran de FORMA NATIVA en la naturaleza. MUCHOS pueden encontrarse QUÍMICAMENTE COMBINADOS formando diversos compuestos minerales, tales como óxidos, carbonatos, sulfuros, etc.

4. OXIDACIÓN : Los metales en la construcción se oxidan por acción del oxígeno del aire. Hay metales IMPERMEABLES como el cobre, aluminio, plomo, estaño y cinc, en los cuales la pequeña capa de óxido o carbonato que se le forma en la superficie, protege al resto del metal. Hay otros metales, como el hierro, que son PERMEABLES y la oxidación lo penetra hasta destruirlo. PROPIEDADES DE LOS METALES MALEABILIDAD : capacidad para transformarse en lámina, sin rotura, por la acción de presiones. DUCTILIDAD : propiedad dejarse estirar en hilos. TENACIDAD : resistencia a la rotura por tensión. FRAGILIDAD : facultad de romperse por la acción del choque o por cambios bruscos de temperatura. Muchas veces se confunde con debilidad, siendo propiedades independientes. Un material es frágil cuando se rompe casi sin deformación . FORJABILIDAD : capacidad de modificar la forma a través de la temperatura. SOLDABILIDAD : cualidad por la cual 2 piezas se pueden unir formando un solo cuerpo. TEMPLE : Es la propiedad para la cual metales o aleaciones como el acero adquieren una dureza extraordinaria al calentarlo a 600ºC y enfriándolo bruscamente en agua.

5. Bloques de metal que se obtienen vaciando el metal líquido en un molde. FORMAS COMERCIALES DE LOS METALES LARGOS Barras de sección plana, cuadrada, hexagonal o circular Si su diámetro es muy pequeño se llaman ALAMBRES PLANOS Superficies planas de distintos espesores. Si son delgados se llaman CHAPAS PERFILES Barras con formas especiales. LINGOTES Forma en U, en T, triangular, etc.

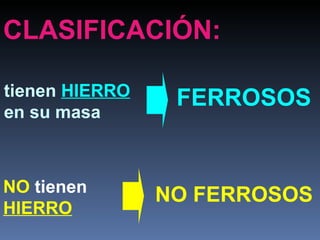

6. NO tienen HIERRO FERROSOS NO FERROSOS CLASIFICACIÓN: tienen HIERRO en su masa

7. FERROSOS Buenas Propiedades Mecánicas Principales aleaciones : con plata, platino, manganeso, vanadio y titanio. Productos: Fundición de hierro gris, Hierro maleable, Acero, Fundición de hierro blanco. Acero Inoxidable. RIESGO DE CORROSIÓN (Proceso de DESTRUCCIÓN o DETERIORO ELECTROQUÍMICO de un metal por acción o reacción con el medio que lo rodea)

8. HIERRO Elemento químico (Fe). Constituye aprox. al 5% de la corteza terrestre. No se encuentra puro, sino combinado con otros elementos químicos. PE: 7800 kg/m3

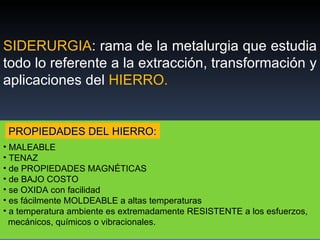

9. SIDERURGIA : rama de la metalurgia que estudia todo lo referente a la extracción, transformación y aplicaciones del HIERRO. MALEABLE TENAZ de PROPIEDADES MAGNÉTICAS de BAJO COSTO se OXIDA con facilidad es fácilmente MOLDEABLE a altas temperaturas a temperatura ambiente es extremadamente RESISTENTE a los esfuerzos, mecánicos, químicos o vibracionales. PROPIEDADES DEL HIERRO:

10. PASTOSO PASTOSO SÓLIDO % de Carbono 2% 0,1% 4,3% 5 % 1530 1130 temperaturaºC HIERRO DULCE < 0,1 % CARBONO ACERO entre 0,1 y 2 % CARBONO HIERRO FUNDIDO Entre 2 y 5 % CARBONO GRAFITO 5 % CARBONO DIAGRAMA DE HIERRO-CARBONO

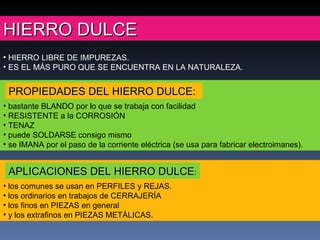

11. HIERRO DULCE los comunes se usan en PERFILES y REJAS. los ordinarios en trabajos de CERRAJERÍA los finos en PIEZAS en general y los extrafinos en PIEZAS METÁLICAS. HIERRO LIBRE DE IMPUREZAS. ES EL MÁS PURO QUE SE ENCUENTRA EN LA NATURALEZA. bastante BLANDO por lo que se trabaja con facilidad RESISTENTE a la CORROSIÓN TENAZ puede SOLDARSE consigo mismo se IMANA por el paso de la corriente eléctrica (se usa para fabricar electroimanes). APLICACIONES DEL HIERRO DULCE : PROPIEDADES DEL HIERRO DULCE:

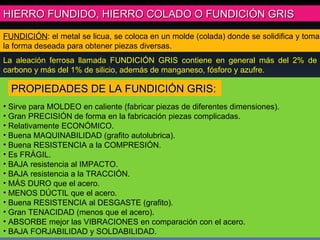

12. FUNDICIÓN : el metal se licua, se coloca en un molde (colada) donde se solidifica y toma la forma deseada para obtener piezas diversas. HIERRO FUNDIDO, HIERRO COLADO O FUNDICIÓN GRIS La aleación ferrosa llamada FUNDICIÓN GRIS contiene en general más del 2% de carbono y más del 1% de silicio, además de manganeso, fósforo y azufre. Sirve para MOLDEO en caliente (fabricar piezas de diferentes dimensiones). Gran PRECISIÓN de forma en la fabricación piezas complicadas. Relativamente ECONÓMICO. Buena MAQUINABILIDAD (grafito autolubrica). Buena RESISTENCIA a la COMPRESIÓN. Es FRÁGIL. BAJA resistencia al IMPACTO. BAJA resistencia a la TRACCIÓN. MÁS DURO que el acero. MENOS DÚCTIL que el acero. Buena RESISTENCIA al DESGASTE (grafito). Gran TENACIDAD (menos que el acero). ABSORBE mejor las VIBRACIONES en comparación con el acero. BAJA FORJABILIDAD y SOLDABILIDAD. PROPIEDADES DE LA FUNDICIÓN GRIS:

13. Se puede obtener varias clases de HIERRO FUNDIDO O COLADO dependiendo del proceso de fabricación, del enfriamiento, de la materias primas. el AFINO para transformarlas en acero o en hierro dulce. piezas moldeadas como TUBOS, usados mayormente en conductos de agua potable. piezas especiales como CODOS, REDUCCIONES, etc. COLUMNAS, actualmente sustituidas por perfiles. PIEZAS ORNAMENTALES. Las FUNDICIONES GRISES se utilizan para fabricar elementos robustos, debido a su óptima facilidad de colada, pero poco sometidos a fatigas y esfuerzos, tales como soportes, contrapesos, basamentos de máquinas, etc. APLICACIONES DE LA FUNDICIÓN GRIS: EL HIERRO COLADO O FUNDICIÓN se fabrica en los llamados ALTOS HORNOS. Las aleaciones de esta clase NO pueden ser tratadas térmicamente.

14. Farolas de la Vieja Rambla Bristol (1930) Estilo Art Nouveau. Reubicadas en la Plaza Mitre (Av. Colón y Mitre) febrero 2010

15. Farolas de la Vieja Rambla Bristol detalles

16. PROTECCIÓN DEL HIERRO El HIERRO se protege de la OXIDACIÓN revistiéndose con: PINTURA : Se limpia y lava con agua con clorhídrico y cepillo metálico. Después se recubre con una capa de pintura de aceite. GRASA: Protege a los cuerpos ferrosos no expuestos a la intemperie y durante corto tiempo. Debe ser neutra, ya que de lo contrario se convertiría ella misma en oxidante. CEMENTO: Con una lechada de mortero de cemento Portland se puede proteger el hierro de la oxidación, aplicada en varias capas. ELECTRÓLISIS : Consiste en colocar una capa de oxígeno a la pieza de hierro, dándole una protección eficaz. Es realizar artificialmente en el hierro lo que naturalmente ocurre en el aluminio y el cinc, que en contacto con el oxígeno forman una película que evita que éstos se oxiden. METALIZACIÓN: Consiste en recubrir el hierro con una película de cinc (GALVANIZADO o CINCADO), estaño (ESTAÑADO) o plomo (EMPLOMADO), fundidos por medio de inmersión. De estos, el cinc y el estaño se adhieren mejor al hierro.

17. CORROSIÓN FRENTE AL MAR

20. Manchas de ÓXIDO

21. ACERO PE: 7850 kg/m3

22. EXTRADULCE : fabricación de clavos y remaches. MUY DULCE: fabricación de piezas de construcción como varillas y perfiles. DULCE: confección de piezas de máquinas, tornillos y herrajes. SEMIDURO: fabricación de piezas mecánicas de autos. DURO: fabricación de martillos, cuchillos, ejes y elementos de máquinas. MUY DURO: resortes de gran resistencia, cuchillos finos y sierras. EXTRADURO: confección de herramientas. Según el % de carbono + - DUPLEX BESSEMER (hoy en desuso) ELÉCTRICOS Según el método de obtención CROMO Y NÍQUEL (acero inoxidable) MANGANESO Y MOLIBDENO(aumenta la dureza y resistencia al desgaste) PLOMO (favorece el mecanizado) VANADIO (aumenta la resistencia a la fatiga) WOLFRAMIO (da muchísima dureza, para fabricar herramientas de corte) Según los elementos en aleación CLASIFICACIÓN DE LOS ACEROS

23. DÚCTIL MALEABLE TENAZ SOLDABLE DURO FRÁGIL se OXIDA con facilidad (salvo los aceros inoxidables) admite mejoras mediante ALEACIONES o TRATAMIENTOS TÉRMICOS se pueden FORJAR aumentando su resistencia mecánica. Esta propiedad disminuye a medida que aumenta el % de carbono Esta propiedad aumenta a medida que aumenta el % de carbono PROPIEDADES DEL ACERO: estructuras metálicas (acero laminado en perfiles normalizados) barras para hormigón armado (acero corrugado, c/ resaltos que mejoran la adherencia) revestimientos cubiertas mesadas, piletas y muebles de cocina cañerías carpintería pisos luminarias escaleras y ascensores, etc. APLICACIONES DEL ACERO:

24. ESTRUCTURA ORIGINAL : HºAº NUEVA ESTRUCTURA : acero (16 pisos) Núcleo resistente de hormigón Cerramiento lateral muro-cortina (&quot;courtain wall&quot;) de vidrio. BOUCHARD 551/557 PUERTO MADERO (BUENOS AIRES) EDIFICIO TORRE BOUCHARD PLAZA DIARIO LA NACIÓN AMPLIACIÓN : ESTUDIO HELMUTT-OBATA-KASABAUM (HOK) DE SAINT LOUIS, MISSOURI (EEUU) Y EL ESTUDIO AISENSON (BsAs) EDIFICIO ORIGINAL : FINES DÉCADA DEL 50 AMPLIACIÓN 2004 EDIFICIO ORIGINAL : ESTUDIO SEPRA (SÁNCHEZ ELÍA, PERALTA RAMOS Y AGOSTINI)

25. DIARIO LA NACIÓN

26. DIARIO LA NACIÓN. Estructura de HIERRO sobre Hº Aº existente reforzado.

27. “ TELÓN DE ACERO” – THE NEBUTA HOUSE, CULTURAL CENTER Aomori - Japón Centro cultural donde se desarrollan actividades del festival de la ciudad de “Nebuta”, al que anualmente asisten millones de personas . (2011) Arquitectura, Molo Design Expresión simbólica : la envolvente exterior es un telón de 40 pies de alto, compuesto por tiras de ACERO con forma de ondas que se repliegan para permitir el acceso al interior del edificio a: los usuarios, la luz y las vistas.

30. Las tiras de acero fueron trabajadas parte en taller y parte en obra, con una forma diferente una a de otra, dando una apariencia orgánica.

31. AÑO 2009 EDIFICIO NESTLÉ GRANEROS, VI REGIÓN (CHILE) ARQ. GUILLERMO HEVIA Año: 2009 Revestimiento : ACERO CORTEN, es un tipo de ACERO realizado con una composición química que hace que su oxidación lo proteja frente a la corrosión atmosférica sin perder sus características mecánicas.

32. Fue elegido como el proyecto del año en la premiación anual que hace HUNTER DOUGLAS, que revisa todos los proyectos construidos con los revestimientos de dicha marca alrededor del mundo.

33. El ACERO CORTEN tiene un alto contenido de COBRE, CROMO y NÍQUEL que hace que adquiera un color rojizo anaranjado característico.

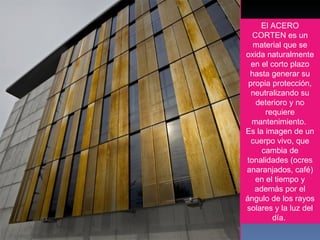

34. El ACERO CORTEN es un material que se oxida naturalmente en el corto plazo hasta generar su propia protección, neutralizando su deterioro y no requiere mantenimiento. Es la imagen de un cuerpo vivo, que cambia de tonalidades (ocres anaranjados, café) en el tiempo y además por el ángulo de los rayos solares y la luz del día.

36. ALEACIONES DE ACERO ALEACIONES : Son MEZCLAS HOMOGÉNEAS de dos o más elementos donde al menos uno es un metal, en búsqueda de MEJORAR sus CARACTERÍSTICAS. ACEROS AL NÍQUEL : inoxidables y magnéticos. El Ni aumenta la carga de rotura, el límite de elasticidad, el alargamiento y la resistencia al choque, disminuye las dilataciones por efecto del calor. Si contienen NI :10/15% se templan aún si se los enfría lentamente . ACEROS AL CROMO : El Cr otorga dureza. Pueden ser templados al aceite. Los aceros con C : 1,15/1,30% y Cr : 0,80/1% se usan en la fabricación de láminas por su dureza . ACEROS AL CROMO-NÍQUEL: más usuales y en relación: C 0,30, Cr 0,7% y Ni 3%. ACEROS AL CROMO-MOLIBDENO : El Mo otorga mayor trabajabilidad con las máquinas herramientas. Se emplean cada vez más en construcción, sustituyendo al acero al Ni . Porcentaje habitual C : 0,10% , Cr : 1% y Mo : 0,2%. ACEROS AL CROMO-NÍQUEL MOLIBDENO : muy buena característica mecánica. Un ej. de mucha aplicación es: C : 0,15%/0,2%, Cr : 1/1,25%, Ni : 4% y Mo : 0,5%. ACEROS INOXIDABLES : resistentes a la acción de los agentes atmosféricos y químicos. Cuchillería ( Cr : 13/14%). Aparatos de cirugía ( Cr : 18/20% y NI : 8/10%); Un acero de gran resistencia a la oxidación en caliente es : Cr : 20/30% y Al : 5% . ACEROS ANTICORROSIVOS : de alta resistencia y bajo tenor de sus componentes de aleación: carbono, silicio, azufre, manganeso, fósforo, níquel o vanadio, cromo y cobre. A la intemperie se cubren de un óxido que impide la corrosión interior, así se los puede utilizar sin otra protección. Según ensayos efectuados por más de 10 años: su resistencia a los agentes atmosféricos es de 4 a 8 veces mayor que los del acero común al carbono.

37. ACERO INOXIDABLE Descubierto por casualidad en 1913 por el metalurgista inglés HARRY BREARLEY mientras experimentaba con aleaciones de acero para fabricar cañones de pistola. Meses después notó que la mayoría de las muestras descartadas se habían oxidado, salvo una que contenía 14% DE CROMO. Ello desembocó en la producción del ACERO INOXIDABLE.

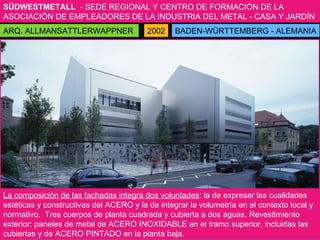

38. SÜDWESTMETALL - SEDE REGIONAL Y CENTRO DE FORMACIÓN DE LA ASOCIACIÓN DE EMPLEADORES DE LA INDUSTRIA DEL METAL - CASA Y JARDÍN BADEN-WÜRTTEMBERG - ALEMANIA ARQ. ALLMANSATTLERWAPPNER 2002 La composición de las fachadas integra dos voluntades : la de expresar las cualidades estéticas y constructivas del ACERO y la de integrar la volumetría en el contexto local y normativo. Tres cuerpos de planta cuadrada y cubierta a dos aguas. Revestimiento exterior: paneles de metal de ACERO INOXIDABLE en el tramo superior, incluidas las cubiertas y de ACERO PINTADO en la planta baja.

40. Esta obra maestra de VIDRIO y ACERO sostiene una ‘nube triangular’ de ACERO y paneles solares de 16 000 m2, que es el techo de la construcción y que parece que vuela. La estructura irregular se consigue mediante la creación de una MALLA TRIANGULADA a base de VIGAS DE ACERO. FINAL DE OBRA OCTUBRE 2007 BMW AG MÚNICH, ALEMANIA ARQ.COOP HIMMELBLAU (AUSTRIA)

41. Edificio BMW, Munich, Alemania

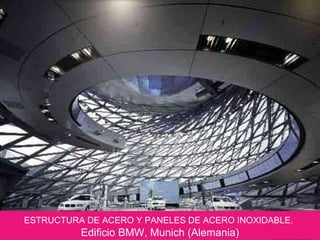

42. ESTRUCTURA DE ACERO Y PANELES DE ACERO INOXIDABLE. Edificio BMW, Munich (Alemania)

43. CAMBRIDGE (MASSACHUSETT) EEUU Complejo académico de 4 hectáreas de edificios y oficinas (40,000 m²), para el Instituto Tecnológico de Massachusett. STATA CENTER INAUGURADO EL 16/03/2004 ARQ. FRANK GEHRY

44. mezcla de ALUMINIO BLANCO Y AMARILLO, ACERO INOXIDABLE, torres de ladrillos.

45. Frank Gehry, el mismo que diseñó el Museo Guggenheim de Bilbao.

46. PALACIO DE JUSTICIA AMBERES (BÉLGICA) ARQ. RICHARD ROGERS 2003 - 2005

47. La cubierta se realizó con bandas de ACERO INOXIDABLE

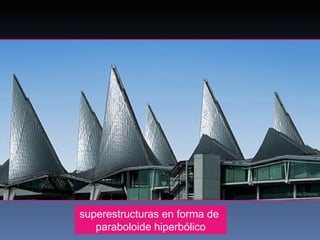

48. superestructuras en forma de paraboloide hiperbólico

49. NO FERROSOS PRINCIPALES METALES: Aluminio, Cinc, Cobre, Cromo, Estaño, Magnesio, Níquel, Plomo, Titanio. Productos complementarios de la construcción: Chapas para cubiertas de techos, Revestimientos, Caños, Conductores eléctricos, Herrajes, Griferías, tornillos, tuercas, bulones, etc. NO PRESENTAN RIESGOS POR OXIDACIÓN

50. ALUMINIO Elemento químico ( Al ). No se presenta NUNCA en ESTADO NATIVO, abunda mucho en la naturaleza formando minerales. Se extrae casi exclusivamente de la BAUXITA. La obtención se efectúa por ELECTRÓLISIS de la bauxita. PE: 2700 kg/m3

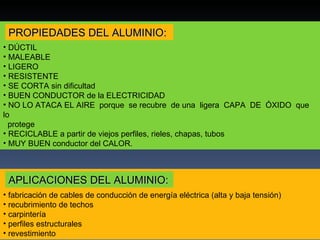

51. fabricación de cables de conducción de energía eléctrica (alta y baja tensión) recubrimiento de techos carpintería perfiles estructurales revestimiento DÚCTIL MALEABLE LIGERO RESISTENTE SE CORTA sin dificultad BUEN CONDUCTOR de la ELECTRICIDAD NO LO ATACA EL AIRE porque se recubre de una ligera CAPA DE ÓXIDO que lo protege RECICLABLE a partir de viejos perfiles, rieles, chapas, tubos MUY BUEN conductor del CALOR. APLICACIONES DEL ALUMINIO: PROPIEDADES DEL ALUMINIO:

52. COMO UNA OLA – SKIP INFORMATION PAVILION BELVAL (LUXEMBURGO) Centro de información del parque de las ciencias “Le Fonds Belval” y del futuro centro nacional para la cultura industrial de Luxemburgo. Sup. útil: 400m2: sala polivalente núcleo de administración servicios con sala de reuniones. ARQ. POLARIS 2005 Espacio destinado a la organización de: exposiciones, talleres, presentaciones, sesiones informativas, etc. Envolvente y estructura de la nave: paneles de madera prefabricados en taller. Revestimiento exterior: ALUMINIO con acabado lacado color amarillo.

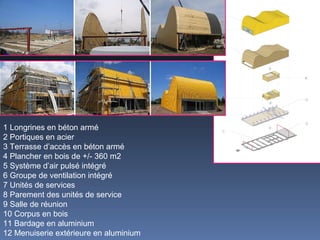

53. 1 Longrines en béton armé 2 Portiques en acier 3 Terrasse d’accès en béton armé 4 Plancher en bois de +/- 360 m2 5 Système d’air pulsé intégré 6 Groupe de ventilation intégré 7 Unités de services 8 Parement des unités de service 9 Salle de réunion 10 Corpus en bois 11 Bardage en aluminium 12 Menuiserie extérieure en aluminium

54. VIVIENDA MOLECULE – ESTEREOESTRUCTURA DE ALUMINIO LIC. MATÍAS M. KONSTANDT Barrio privado La Celina (Ing. Maschwitz) – Gran BsAs. Permite un óptimo comportamiento antisísmico, hace frente al viento, logra buena resistencia al fuego favorece una excelente aislación hidrófuga, porque la fundación flotante impide el contacto con la humedad ascendente del terreno.

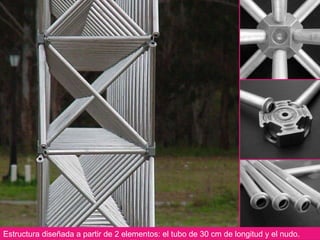

55. Estructura diseñada a partir de 2 elementos: el tubo de 30 cm de longitud y el nudo.

56. Sólo 2,98 kgs por m2 en un espesor de 25 cm. Es al menos 20 veces más liviano que una mampostería tradicional. sencillo sistema de encastre, que puede armarse como si fuera un mecano. Con una disposición piramidal se van formando planos o redes que aportan un dinamismo y una solidez que son la razón de la liviandad del sistema. TUBOS DE ALUMINIO ENCASTRADOS EN NUDOS. (AEROESTRUCTURA)

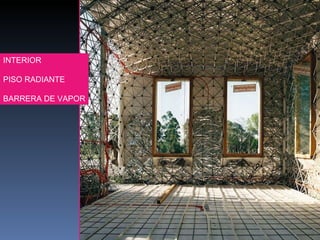

58. INTERIOR PISO RADIANTE BARRERA DE VAPOR

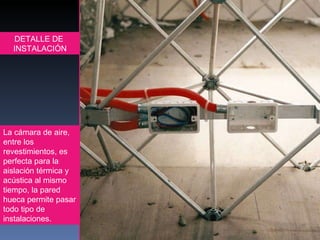

60. DETALLE DE INSTALACIÓN La cámara de aire, entre los revestimientos, es perfecta para la aislación térmica y acústica al mismo tiempo, la pared hueca permite pasar todo tipo de instalaciones.

64. Con el mismo sistema diseñó y ensambló parte del MOBILIARIO

66. Estructura de muros y aberturas en tubos y chapas de Aluminio

67. CINC Elemento químico (Z). No se encuentra en la naturaleza en estado nativo sino combinado. El mineral más adecuadamente del cual se obtiene es la blenda. PE: 7200 kg/m3

68. RESISTENTE a los AGENTES ATMOSFÉRICOS (se cubre con una capa delgada de hidróxido que lo protege de la oxidación). BUENA RESISTENCIA MECÁNICA, por lo que se podría emplear en construcción como elemento resistente. cubiertas canalizaciones (desagües pluviales y accesorios para cubiertas de techos) revestimiento de piezas de hierro (cincado - galvanizado) Cincado: Introducción de las piezas en un baño de cinc fundido Galvanizado: El objeto se conecta al polo positivo de un generador y se introduce en una disolución de sulfato de cinc. El polo negativo del generador se conecta a una placa de cinc que también se sumerge en la disolución. Mediante electrólisis parte del cinc de la barra se va depositando sobre el objeto. APLICACIONES DEL CINC: PROPIEDADES DEL CINC:

69. CÓRDOBA (ARGENTINA) GGMPU ARQUITECTOS VIVIENDA UNIFAMILIAR CUBIERTA DE CINC PURO

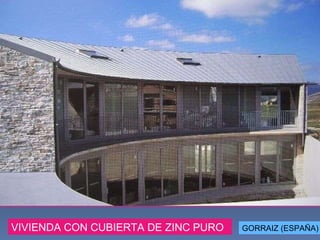

70. VIVIENDA CON CUBIERTA DE ZINC PURO GORRAIZ (ESPAÑA)

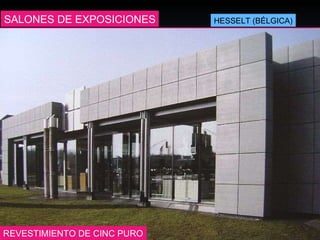

71. REVESTIMIENTO DE CINC PURO SALONES DE EXPOSICIONES HESSELT (BÉLGICA)

72. REVESTIMIENTO DE CINC PURO SALÓN DE ACTIVIDADES DE LA JUVENTUD Y DE LA CULTURA LA MALADRERIE, CAEN (FRANCIA) ESTUDIO DE ARQUITECTURA BILLARD-DURAND

74. MUSH RESIDENCE ARQ. STUDIO 0.10 ARCHITECTS CALIFORNIA (EE UU)

75. Las fachadas de ambos edificios están revestidas en ZINC, mientras que la carpintería es de madera.

77. CUBIERTA Y REVESTIMIENTO DE CINC PURO. Arq. Ballini, Pitt y Partners WALFERDANGE (LUXEMBURGO) OFICINAS EMPRESA ROLLINGER HENRY Y FILS S.A.R.L

80. COBRE Elemento químico (Cu) Es uno de los pocos metales (como el oro, la plata y el platino) que se encuentra en la naturaleza nativo, sin combinar con otros elementos. Por ello fue uno de los primeros en ser utilizado por el hombre. Se encuentra nativo principalmente en Chile, EE. UU., Perú, China y Australia. PE: 8900 kg/m3

81. TENDIDO Y SISTEMA ELÉCTRICO CUBIERTAS y REVESTIMIENTO CAÑERÍAS Y ACCESORIOS (refrigeración y aire acondicionado) – tubos y rollos. trabajable (se corta y dobla fácilmente) dúctil y maleable (permite producir láminas e hilos muy delgados y finos) excelente conductor de la electricidad atractivo tenaz duradero costoso (iglesias y mezquitas) no requiere terminación o pintura puede ser soldado no se oxida al contacto del aire seco se cubre de una capa de sulfato color verde azulado expuesto al aire húmedo y en contacto con CO2 (lo que lo protege de la oxidación) blando se recicla en forma indefinida El sector de la construcción consume actualmente el 26% de la producción mundial de COBRE. APLICACIONES DEL COBRE: PROPIEDADES DEL COBRE:

82. CUBIERTA DE TEJUELAS DE CHAPA DE COBRE IGLESIA STELLA MARIS MAR DEL PLATA

83. TORRE CAPILLA ASILO UNZUÉ MAR DEL PLATA CUBIERTA DE TEJUELAS DE CHAPA DE COBRE

84. CÚPULA DE NUESTRO CONGRESO NACIONAL CÚPULA DEL CLUB ESPAÑOL B. DE IRIGOYEN 172/78. BsAs ARQ. ENRIQUE FOLKERS 1911 fines del siglo XIX AV. RIVADAVIA 1864. BsAs Esta cúpula (la más grande de la ciudad) es verde, por la pátina que el tiempo y la acción de la humedad, formaron sobre la cubierta de COBRE, adornada con nervaduras y luminarias. CÚPULA DE STA ROSA DE LIMA PASCO 431. BsAs

85. CÚPULA CON TERMINACIÓN DE CHAPAS DE COBRE IGLESIA SAN NICOLÁS DE LOS ARROYOS

86. Wright, cuya visión de la arquitectura era opuesta en muchos sentidos a la de los rascacielos, sólo diseñó uno en su vida. Buscó en las formas de la naturaleza y creó un ÁRBOL DE CEMENTO Y CRISTAL: de un eje central que alberga todos los servicios del edificio -el tronco- surgen los pisos en voladizo como si fuesen ramas; las hojas aparecen representadas en forma de planchas de COBRE verde que cubren la fachada. PRICE TOWER (HOY HOTEL INN) FRANK LLOYD WRIGHT 1952 a 1956 N.E. 6TH AT DEWEY AVENUE, BARTLESVILLE, OKLAHOMA EEUU)

87. Las paredes exteriores cuelgan de los pisos y están revestidos de paneles de COBRE patinado con relieve: persianas y parapetos (&quot;hojas“).

89. Arq. Smiljan Radic Clarke CASA TALCA SÉPTIMA REGIÓN, CHILE 2005

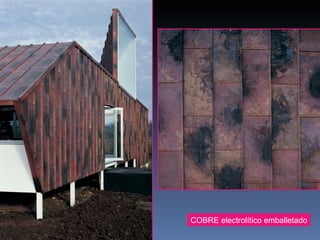

91. COBRE electrolítico emballetado

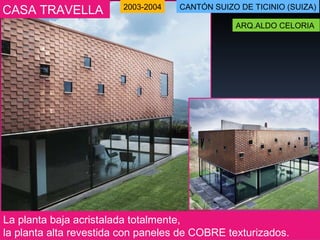

92. La planta baja acristalada totalmente, la planta alta revestida con paneles de COBRE texturizados. CASA TRAVELLA ARQ.ALDO CELORIA CANTÓN SUIZO DE TICINIO (SUIZA) 2003-2004

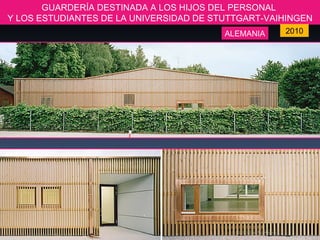

93. GUARDERÍA DESTINADA A LOS HIJOS DEL PERSONAL Y LOS ESTUDIANTES DE LA UNIVERSIDAD DE STUTTGART-VAIHINGEN 2010 ALEMANIA

94. Revestimiento exterior : listones de madera de sección cuadrada fijados verticalmente y con juntas abiertas sobre guías horizontales del mismo material.

95. Remates de la cubierta y las ventanas , así como los bajantes pluviales son de COBRE. El sistema constructivo prefabricado de madera, permitió completar la obra en 4 meses.

97. EL EDIFICIO ECOLOGICO DEL TRIBUNAL SUPREMO DE NUEVA ZELANDA WELLINGTON – NUEVA ZELANDIA ARQ. WARREN Y MAHONEY Premio GOLD BEST AWARD 2004 Simboliza las tradiciones del país y su historia, mientras que actúa como un perfecto modelo de sostenibilidad. Se inspiró en las plantas nativas de Nueva Zelanda y hace uso de materiales locales y sostenibles en todo el proceso de su construcción.

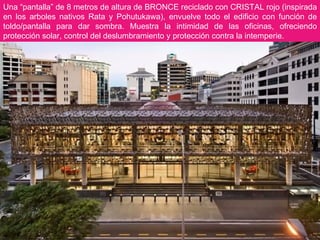

98. Una “pantalla” de 8 metros de altura de BRONCE reciclado con CRISTAL rojo (inspirada en los arboles nativos Rata y Pohutukawa), envuelve todo el edificio con función de toldo/pantalla para dar sombra. Muestra la intimidad de las oficinas, ofreciendo protección solar, control del deslumbramiento y protección contra la intemperie.

99. Los paneles solares térmicos proporcionan agua caliente para el edificio, mientras que el consumo de energía se reduce al mínimo con ventanas de doble acristalamiento, iluminación de bajo consumo y sistemas de control de calidad del aire. Todas las maderas nativas utilizadas en el Tribunal Supremo se obtuvieron de fuentes sostenibles. En el centro del edificio esta el palacio de justicia real, que se construyó como un edificio dentro de un edificio y envuelto en COBRE brillante.

100. El interior está terminado en 2294 paneles de MADERA DE HAYA de plata con superficies variadas para mejorar la acústica.

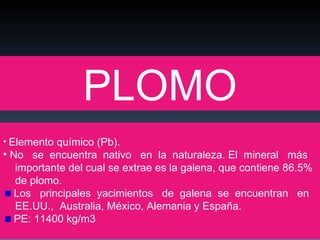

101. PLOMO Elemento químico (Pb). No se encuentra nativo en la naturaleza. El mineral más importante del cual se extrae es la galena, que contiene 86.5% de plomo. Los principales yacimientos de galena se encuentran en EE.UU., Australia, México, Alemania y España. PE: 11400 kg/m3

102. en CONTACTO CON EL AIRE adquiere un color gris al recubrirse de una CAPA DE ÓXIDO MALEABLE DÚCTIL FLEXIBLE MUY BLANDO, al extremo que es rayado por la uña el ÁCIDO NÍTRICO lo ATACA y lo DISUELVE los CAMBIOS DE TEMPERATURA lo AGRIETAN, por ello no se usa para conductos de agua caliente o vapor caliente. insonoración de locales impermeabilización de cubiertas y terrazas antigüamente en cañerías (plomería). APLICACIONES DEL PLOMO: PROPIEDADES DEL PLOMO:

103. ESTAÑO Elemento químico (Sn). Pocas veces se encuentra en estado nativo. Se obtiene principalmente de la casiterita, que contiene 79% de estaño. PE: 7400 kg/m3

104. MALEABLE. POCO RESISTENTE mecánicamente. al doblar una barra de estaño rechina, debido al rompimiento de sus cristales, cuyo ruido es llamado grito del estaño. RESISTENTE a los AGENTES ATMOSFÉRICOS a TEMPERATURA ORDINARIA. al ELEVARSE la TEMPERATURA tiende a OXIDARSE. recubrimiento de objetos metálicos, principalmente en las plancha de hierro para formar la HOJALATA. en soldaduras. tubos (aunque estos resultan de alto costo). APLICACIONES DEL ESTAÑO: PROPIEDADES DEL ESTAÑO:

105. ALEACIONES

106. UNIÓN ÍNTIMA DE DOS O MÁS METALES EN MEZCLAS HOMOGÉNEAS. Cuando interviene el MERCURIO (estado líquido): AMALGAMA . Las ALEACIONES se realizan para OPTIMIZAR LAS CONDICIONES DE LOS METALES, tratando de mejorar bajo el punto de vista utilitario, ya sea su ASPECTO o su RESISTENCIA MECÁNICA. Es muy raro encontrar aleaciones al estado natural. Se las obtiene por FUSIÓN, mediante el aumento de la temperatura, al estado SÓLIDO. ALEACIÓN HOMOGÉNEA y BIEN DEFINIDA : EUTÉTICA . Ejemplo : Más DUREZA y RESISTENCIA ELÉCTRICA que cada metal por separado. LATÓN = COBRE + CINC

107. BRONCE A leación de COBRE y ESTAÑO. Proporciones: 80% y 20% ó 95% y 5% respectivamente. El estaño trasmite al cobre resistencia a los esfuerzos mecánicos y a los agentes atmosféricos y dureza. CAÑERÍAS, TUBOS Y UNIONES HERRAJES ARTÍSTICOS GRIFOS PIEZAS ESPECIALES COMO CODOS, REDUCCIONES, ETC CHAPAS CARPINTERÍA METÁLICA PIEZAS ORNAMENTALES Exceptuando al acero, las aleaciones de bronce son superiores a las de hierro en casi todas las aplicaciones. PE: 8500 kg/m3 APLICACIONES DEL BRONCE:

108. A leación de COBRE y ZINC. Proporciones: 90% y 10% respectivamente. resistente a la oxidación. no es atacado por el agua salada, razón por la cual se usa en la marina. ornamentación en la fabricación de tubos en soldadura en fabricación de alambres. LATÓN APLICACIONES DEL LATÓN: PROPIEDADES DEL LATÓN:

109. ARQ. PATRICK GENARD & ASOCIADOS BARCELONA (ESPAÑA) LATÓN TECU Brass de 1mm de espesor, perforado con agujeros redondos de 20 mm en zonas ciegas y 3 mm delante de ventanas, patinado. EDIFICIO MEDIACOMPLEX 22

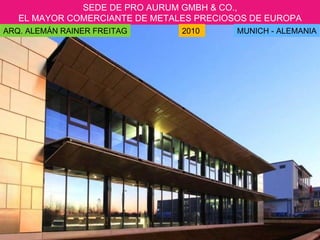

113. SEDE DE PRO AURUM GMBH & CO. , EL MAYOR COMERCIANTE DE METALES PRECIOSOS DE EUROPA ARQ. ALEMÁN RAINER FREITAG 2010 MUNICH - ALEMANIA

114. Fundada en 2003, cuenta con oficinas en Viena, Zürich, Munich, Bad Homburg y Berlín.

115. Paneles de metal BELU TEC: aleación ALUMINIO-ACERO

116. Forma de lingote de oro. Las dimensiones exteriores son: 42 metros de longitud, 24 de metros de ancho y 8 metros de altura y corresponden al volumen de todo el oro extraído a lo largo de la historia en todo el mundo hasta la fecha.

117. AL ELEGIR UN MATERIAL PARA UNA DETERMINADA APLICACIÓN, HABRÁ QUE TENER EN CUENTA LOS SIGUIENTES FACTORES: SUS PROPIEDADES MECÁNICAS, TÉRMICAS, HIGROTÉRMICAS, HIDRÓFUGAS Y ACÚSTICAS…. LAS POSIBILIDADES DE FABRICACIÓN: LA DISPONIBILIDAD DE MATERIA PRIMA, LAS MÁQUINAS Y HERRAMIENTAS DE LAS QUE SE DISPONE, LA FACILIDAD CON QUE SE TRABAJA... SU DISPONIBILIDAD: LA ABUNDANCIA DEL MATERIAL, LA PROXIMIDAD AL LUGAR DONDE SE NECESITA, LOS COSTOS DE TRASLADO, ... SU PRECIO SU IMPACTO SOBRE EL MEDIO AMBIENTE: SI CONTAMINA, O ES TÓXICO, O BIODEGRADABLE…

118. FIN
