1. Numero De Toma De Datos:
• ¿Qué es?:
Son cajas que se atornillan en la pared donde se guarda el Jack. En
ella se puede etiquetar y así identificar los puntos de red. En otras
palabras, es la toma donde se conecta el pc por medio del cable de
parcheo y el plug RJ 45 a la red ya sea internet o una red local. Se
pueden trabajar simples, dobles o más, de acuerdo a la necesidad
del usuario.
• ¿Cuál función realiza dentro del cableado estructurado?
Sostiene los jack´s de red o telefonía, permitiendo que la
organización del cableado sea mas estética y su interconexión más
ergonómica.
• Imagen Física:
• ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
Cuerpo en termoplástico de alto impacto que no propaga la llama
2. Disponible en las siguientes configuraciones: Simple (4" x 2") y
Doble (4" x 4").
- Las salidas de telecomunicaciones (Jacks RJ-45) deberán tener
conectores
frontales RJ45, tipo Jack (“hembra”), para cables calibre 23 ó 24
AWG, que
cumplan o superen los requ
a 750 inserciones del Plug Tipo RJ-45.
- Las tomas de datos y los conectores jacks deberán estar
identificados
individualmente con el correspondiente logo de la prueba de
laboratorio (UL y
CSA), de forma permanente lo que garantiza que los erimientos de
transmisión y desempeño del canal de
comunicación establecidos en las especificaciones de la norma
ANSI/EIA/TIA-568B.2-1
- Las salidas de Telecomunicaciones y los Patch Panels deberán
soportar por lo
menos 200 ciclos de terminación (ponchado) y tener un ciclo de
vida mayor o igual elementos ofrecidos han sido
avalados por estos laboratorios.
- Se deberá tener una identificación de cada tipo de salida, de
acuerdo con la
recomendación EIA/TIA 606A y a lo enunciado en el numeral 5.6.
- No se aceptan marcaciones de clip, deben ser autolaminantes,
laminadas,
autoadhesivas de la misma fábrica, se debe identificar los
componentes de
acuerdo a la norma correspondiente a la marcación de los mismos.
3. • ¿A qué capa del modelo OSI pertenece?
A la otras palabras porque hace parte del medio físico por donde
circula la información.capa física porque se encarga de las
conexiones física de la computadora hacia la red o en
Face Plate:
• ¿Qué es?:
Es la tapa de la caja toma de datos.
• ¿Cuál función realiza dentro del cableado estructurado?
Su función se limita a un ámbito estético puesto que este elemento
solo sirve para la decoración de la caja.
• Imagen física:
• ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
4. - Indicado para uso en locales que no posean infraestructura
para instalaciones empotradas, en pared o piso, demandando
sistemas de distribución superpuestos a la superficie.
- Cuerpo en termoplástico de alto impacto que no prolonga la
llama (UL 94
V-0).
- Producto que cumplen los requisitos de la norma RoHS.
- Posee dobleces laterales, superiores e inferiores para corte
cuando se usan conjuntamente con canaletas y/o otros
elementos de infraestructura.
• ¿A qué capa del modelo OSI pertenece?
Pertenece a la capa 1 porque hace parte del medio físico.
Numero de Jacks RJ 45
• ¿Qué es?:
Es una interfaz física comúnmente usada para conectar redes
de cableado estructurado, Se diferencia del plugin RJ45, ya que
el Jack es el conector hembra esto quiere decir que es el orificio
donde encaja el plugin RJ45 y va alojado dentro de la caja toma de
datos.
5. • ¿Cuál función realiza dentro del cableado estructurado?
Sirve para conectar redes de cableado estructurado, Conecta el
nodo o dispositivo electrónico a la red, puesto que recibe y acopla
al plug RJ45.
• Imagen Físico:
• ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
6. No es necesario ninguna herramienta especial para el conexionado
esto quiere decir q el cable rj45 se introduce allí fácil y seguro
porque no hay posibilidades de que le pase corriente eléctrica
Al hacer buen contacto con el conector rj45 evita la interrupción de
señales electromagnéticas ya q hace buena conexión con cada uno
de los pines
• ¿A qué capa del modelo OSI pertenece?
Pertenece a la capa 1 a la porque es un interfaz físico de la
computadora hacia la red.
Cantidad de toma corrientes:
• ¿Qué es?:
Enchufe hembra o tomacorriente
El enchufe hembra, tomacorriente o toma de corriente
generalmente se sitúa en la pared, ya sea colocado de forma
superficial (Enchufe de superficie) o empotrado en la pared
montado en una caja (enchufe de cajillo o toma corriente
empotrado ), siendo éste el más común.
Enchufe de superficie
El enchufe de superficie ha sido, en el pasado, muy utilizado para
instalaciones antiguas por su facilidad de instalación, al no precisar
7. de obras. Sigue siendo utilizado para ampliar (a menudo de manera
fraudulenta y peligrosa) las instalaciones principales, normalmente
del tipo empotrado, por esas mismas razones. Existen líneas de
fabricación de este tipo de producto destinadas específicamente a
lugares rústicos o casas antiguas, cuyo exterior se asemeja a los
primeros interruptores, y a menudo, fabricados con materiales
como la porcelana o la baquelita.
Enchufe de cajillo o empotrado
En este tipo de enchufes, la mayor parte del dispositivo queda
dentro de la pared, en un hueco perforado, quedando
acondicionado mediante una caja de material termoplástico. El
cajillo alberga la parte del enchufe donde se conectan los cables.
La parte exterior sirve para impedir el contacto con las partes con
tensión y para embellecer el aspecto del dispositivo. En la
actualidad, la parte exterior viene separada de la interior, incluso se
suelen vender por separado. Es importante señalar que existen, en
cada país, estándares de medida.
• ¿Cuál función realiza dentro del cableado estructurado?
Enchufes de pared
La nomenclatura empleada en este artículo, es la usada por el
gobierno de los Estados Unidos en sus documentos oficiales,1
donde se define una letra como nombre y se indica una lista (no
siempre precisa) de los lugares donde se usa cada tipo de enchufe.
Existe una información más actualizada en el Informe.
Técnico 60083 de la IEC.2 EN COLOMBIA LAS ESPECIFICACIONES
TECNICAS SON: TENSION:120V FRECUENCIA: 60HZ Equipos de aire
acondicionado, restaurantes, cocinas y hornos usan fuentes de 240
8. V. Cableado, prácticas y estándares siguen el Código Eléctrico
Colombiano (esencialmente traducción del USA National Electric
Code).
• Imagen Físico:
Enchufe de cajillo o empotrado
Enchufe de superficie
9. • ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
Los tomacorrientes constan, como mínimo, de dos piezas metálicas
que reciben a su homóloga macho para permitir la circulación de la
corriente eléctrica. Estas piezas metálicas quedan fijadas a la red
eléctrica por tornillos o, actualmente con mayor frecuencia, por
medio de unas pletinas plásticas que, al ser empujadas, permiten la
entrada del hilo conductor y al dejar de ejercer presión sobre ellas,
unas chapas apresan el hilo, impidiendo su salida.
• ¿A qué capa del modelo OSI pertenece?
A la capa física ya que se encarga de las conexiones físicas de la
computadora hacia la red .
Metros de canaleta
• ¿Qué es?:
Las canaletas es el medio por el cual los cables de red son llevados y
protegidos, de acuerdo a su trayectoria. Se trabajan bastante con
canaletas de pared y de piso. Pueden ser plásticos o metálicos.
10. • ¿Cuál función realiza dentro del cableado estructurado?
- Alojamiento de cableado de tendidos eléctricos
- Alojamiento de cableado de telecomunicaciones
- Organización y protección del cableado
• Imagen Físico:
• ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
La principal especificación técnica de las canaletas es el formato.
Éste se refiere a las dimensiones de la canaleta, indicándonos las
medidas (que difieren de un tipo a otro) que tiene cada lado;
habiendo, por ejemplo, canaletas desde 60x40m.m. Hasta
13x7m.m. Ellas también pueden venir con división o sin división, y
con adhesivo o sin éste.
• ¿A qué capa del modelo OSI pertenece?
11. Este elemento pertenece a la capa 1 o capa física porque hace
parte de las conexiones físicas entre los nodos en una red.
Numero De Patch Core o Clable De Parcheo:
• ¿Qué es?:
Es un tipo de cable utilizado para conectar un dispositivo
electrónico a una red informática. Su conector es el RJ-45.
• ¿Cuál función realiza dentro del cableado estructurado?
Es un tipo de cable utilizado para conectar un dispositivo
electrónico a una red informática. Su conector es el RJ-45.
• Imagen Físico:
12. • ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
Todos los cordones modulares categoría 6A deberán:
• Ser ensamblados en fábrica y su transmisión haya sido probada al
100% con un
analizador de redes grado laboratorio para un desempeño
apropiado a 500 MHz
(el fabricante deberá garantizar su compatibilidad para enlaces
categoría 6-A).y
operación con 10GBASE-T.
• Deberá exceder todos los requerimiento del estándar pendiente
para Categoría 6A
ANSI/TIA/EIA-568-B.2-10 y adendas a ISO/IEC 11801:2002 Ed 2
CLASE EA.
(ultimo draft). Incluyendo los parámetros de Alien Crosstalk (ANEXT
13. – PS ANEXT).
• El cable del Patch Cord debe ser flexible “Stranded” tipo S/FTP
para garantizar un
optimo desempeño de la transmisión y máxima eliminación de
alien crosstalk.
• Ser compatible retroactivamente con categorías inferiores.
• Estar equipado con clavijas modulares de 8 posiciones idénticas
en cada extremo
alambrados en esquema directo en conformidad con las normas.
• Tener una bota liberadora de tensión moldeada sobre la unión
del cable y el
conector, disponible en varios colores, permitir la colocación de
insertos para una
codificación e identificación opcional.
• Usar clavijas modulares que excedan los requisitos de la norma
IEC 60603-7.
• Ser resistente a la corrosión por humedad, temperaturas
extremas, y partículas
contaminantes.
• Incluir aislador metálico entre pares en cada una de las puntas
RJ-45 para
minimizar el NEXT.
• Utilizar cable multifilar con un forro redondo y chaqueta
retardante
• Tener una resistencia DC por contacto de 9.38 Ω / 100 m como
máximo.
El fabricante debe anexar una certificación y catálogos que
indiquen que la solución
14. instalada puede migrar a Categoría superiores, en los mismos
paneles y face plates
instalados sin necesidad de reemplazar dichos paneles ni face
plates.
• ¿A qué capa del modelo OSI pertenece?
Pertenece a la capa 1 o capa física porque es el medio físico por
donde viaja la información.
Cantidad De Cableado Permanente:
• ¿Qué es?:
Es un tipo de cable utilizado en una red para conectar un
dispositivo electrónico con otro. Su conector es el RJ-45.
• ¿Cuál función realiza dentro del cableado estructurado?
Conectar un dispositivo electrónico con otro
• Imagen Físico:
15. • ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
• Es el más utilizado hoy en día en la mayoría de las
instalaciones de redes debido a su bajo costo, flexibilidad y
facilidad de armado, además de sus características técnicas
que permiten lograr mejores velocidades de transferencia de
datos que sus antecesores, como por ejemplo, el cable coaxil
(como el de la antena de la televisión)
• En cuanto al aspecto físico, el UTP es casi igual a un cable
telefónico pero un poco más ancho ya que en su interior
contiene 4 pares de cables (8 cablecitos en total).
Estos ocho cablecitos internos se encuentran identificados por
un código de color:
16. - Naranja/Blanco - Naranja
- Verde/Blanco - Verde
- Blanco/Azul - Azul
- Blanco/Marrón – Marrón
• Los cables se arman, dependiendo de su finalidad,
cumpliendo un determinado orden del código de los colores.
Sin embargo, puede ser que funcionen más allá de que esta
norma no se cumpla, pero par un óptimo rendimiento es
aconsejable seguirla al pie de la letra.
• El motivo del trenzado de los cables internos se debe a que
cuando circula corriente por un cable se crea a la vez un
campo magnético en su exterior. Con lo cual, si esto sucediera
durante una transmisión de datos, la ondas magnéticas
producidas por este fenómeno harían interferencia, tornando
más lenta y a veces imposible, la transmisión de datos.
¿A qué capa del modelo OSI pertenece?
Capa 1 porque hace parte del medio físico por donde circula la
información.
Cantidad de plug RJ 45
• ¿Qué es?:
17. Es un conector muy utilizado en las computadoras. Posee ocho
pines, que normalmente se usan como extremos de cables de par
trenzado. Sistema de Cableado Estructurdado para cableado
horizontal o secundario, uso interno, en salas de
telecomunicaciones, puntos de distribución o en puntos de acceso
en el sitio de trabajo.
• ¿Cuál función realiza dentro del cableado estructurado?
Permite conectar el cable patch cord al Jack RJ-45 y al dispositivo
electrónico. Y de esta manera se logra la conexión de los nodos a
una red.
• Imagen Físico:
• ¿Cuáles son las especificaciones técnicas más importantes y
explicación de cada una de ellas?
Cuerpo de termoplástico de alto impacto (UL 94 V-0).
18. Vías de contacto producidas con bronce fosforoso con coberturas
de 2,54 micrómetros de níquel y 1,27 micrómetros de oro.
Cumple la FCC 68.5 (EMI - Interferencia Electromagnética).
Contactos adecuados para colocación de conectores sólidos o
flexibles.
• ¿A qué capa del modelo OSI pertenece?
Pertenece a la capa 1 porque hace parte del medio físico por donde
circula la información.

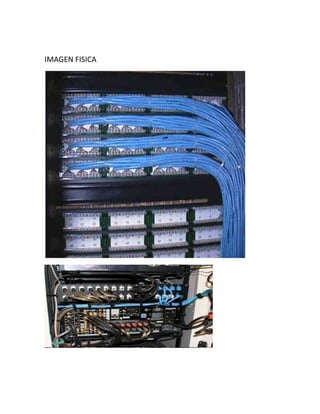

PATCH PANEL
¿QUE ES?
Un patch panel es un panel o armario donde se ubican los puertos
de una red, normalmente localizados en un bastidor o rack de
telecomunicaciones.
¿CUAL ES LA FUNCION QUE REALIZA DENTRO DEL CABLEADO
ESTRUCTURADO?
El Patch Panel es el elemento encargado de recibir todos los cables
del cableado estructurado. Sirve como un organizador de las
conexiones de la red, para que los elementos relacionados de la
Red LAN y los equipos de la conectividad puedan ser fácilmente
incorporados al sistema y ademas los puertos de conexión de los
equipos activos de la red (switch,Router. etc) no tengan algún daño
por el constante trabajo de retirar y introducir en sus puertos.
20. ESPECIFICACIONES TECNICAS
Todos los Patch Paneles deben cumplir con los siguientes
requisitos:
• Todos los paneles deben facilitar la conexión cruzada y/o la
interconexión por
medio de cordones de parcheo y deben cumplir con la norma
de la EIA310
referente a los requisitos de montaje en bastidores de 19 in.
• Deben poseer salidas modulares puerto por puerto que
permitan albergar
diferentes tipos conectores (UTP, STP, fibra óptica, Coaxial,
Tipo F, de audio RCA
etc.).
• Deberá exceder todos los requerimiento del estándar
pendiente para Categoría 6A
ANSI/TIA/EIA-568-B.2-10 y adendas a ISO/IEC 11801:2002
Ed 2 CLASE EA.
(ultimo draft). Incluyendo los parámetros de Alien Crosstalk
(ANEXT – PS ANEXT).
• Deberá estar hecho en configuraciones de 24 puertos en 1
RU.
• Los Patch panel deben estar disponibles en versiones
angulados y planos.
• Deberá utilizar tecnología que permita un diseño optimizado
de balance de pares y
un ancho de banda utilizable de 500 MHz.
• Deberá ser compatible retroactivamente para permitir que
categorías de
desempeño inferiores de cables y hardware de conexión
puedan operar a su
máxima capacidad.
• Deberá tener conectores RJ-45 que cumplan con IEC
61156-5 con 50 micro
pulgadas de chapa de oro sobre lo contactos.
21. • Debe estar conformado por un herraje metálico, con un slot
para la marcación y su
respectiva protección. Adicionalmente debe venir con los kits
de tornillos para
realizar su montaje sobre el rack.
¿A QUE CAPA DEL MODELO OSI PERTENECE?
Se encuentra en la capa 3 (capa de red) del modelo OSI, porque es
el que se encarga de enrutar la información que se quiere entregar.
SWITCHES
¿QUE ES?
Un conmutador o switch es un dispositivo digital lógico de
interconexión de redes de computadoras
¿CUAL ES LA FUNCION QUE REALIZA DENTRO DEL CABLEADO
PERMANENTE?
puede romper un circuito eléctrico, interrumpiendo la corriente o
desviarlo de un conductor a otro. La forma más común de
interruptor es un dispositivo electromecánico de operación manual
con uno o más conjuntos de contactos eléctricos. Cada grupo de
contactos puede estar en uno de los dos estados: "cerrado"
significa que los contactos se tocan y la electricidad pueda fluir
entre ellos, o "abierto", es decir,los contactos se separan y el
interruptor no conductor es. El mecanismo de accionamiento de la
transición entre estos dos estados (abierto o cerrado)puede ser una
22. "palanca" (interruptor de tirón de continuo "on" u "off") o
"momentánea" (push-para "activar" o impulsar-"off ") de tipo.
IMAGEN
ESPECIFICACIONES TECNICAS
• Estándar:
- IEEE 802.3 10Base-T Ethernet.
- IEEE802.3u 100BaseTX Nway Auto-negociación.
- IEEE802.3x Flow Control para modo Full Duplex y Back-Pressure
para Half-Duplex.
• Número de puertos:
- 24 puertos RJ45 10/100 Mbps. Auto-Sensing.
• Método de transmisión: Store and Forward.
23. • Backbone: 4.8 Gbps.
• Buffer de memoria de 4 Mb.
• Memoria de 4 K para direcciones MAC.
• Completos LED,s para diagnosticar rápida y
fácilmente el funcionamiento de la red.
• Tamaño: 440x177x44 mm.
• Peso: 3,5 Kg.
• Fuente de alimentación: Interna 90~240 VAC, 50 ~ 60 Hz, 0.6 A,
20 W. max.
• Cumple UL, CUL, TUV, CE.
• Entorno:
- Temperatura de funcionamiento: de 0º a 50
- Temperatura de almacén: de -20º a 125º
- Humedad en funcionamiento: de 10 % a 90 funcionamiento.
- Humedad en almacén: de 5 % a 90 %.
¿A QUE CAPA DEL MODELO OSI REPRESENTA?
Al la capa 2 o capa de enlace de datos del modelo OSI ya que hace
sus decisiones de envío de datos en base a la dirección MAC
destino contenida en cada frame. Estos, al igual que los bridges,
24. segmentan la red en dominios de colisión, proporcionando un
mayor ancho de banda por cada estación.
ROUTER O ENRUTADORES
¿QUE ES?
Es un dispositivo de hardware usado para la interconexión de redes
informáticas
¿CUAL FUNCION REALIZA DENTRO DEL CABLEADO
ESTRUCTURADO?
Permite asegurar el direccionamiento de paquetes de datos entre
ellas o determinar la mejor ruta que deben tomar. Los router
pueden proporcionar conectividad dentro de las empresas, entre
las empresas e Internet, y en el interior de proveedores de servicios
de Internet (ISP). Los router más grandes (por ejemplo, el Alcatel-
Lucent 7750 SR) interconectan ISPs, se suelen llamar metro router,
o pueden ser utilizados en grandes redes de empresas
IMAGEN FISICA
25. ESPECIFICACIONES TECNICAS
Servidores cuya carcasa ha sido diseñada para adaptarse al
bastidor. Existen servidores de 1U, 2U y 4U, y recientemente, se
han popularizado los servidores blade que permiten compactar más
compartiendo fuentes de alimentación y cableado.
Conmutadores y enrutadores de comunicaciones.
Paneles de parcheo, que centralizan todo el cableado Se conecta
fácilmente al PC vía Ethernet a Hasta 8 Mbps de flujo entrante, 1
Mbps de flujo saliente
Permite a múltiples usuarios compartir una sola conexión ADSL con
una dirección WAN IP
Servidor integrado LAN DHCP
Servidor DNS integrado y relé
26. Programa de inicio rápido basado en navegador de software
actualizable
Voz de datos simultáneos en una sola línea de teléfono No requiere
instalación de software
Aprobado para conexiones a todos los operadores más importantes
de la red
Cumple estándares ADSL
Disponible como hub de 4 puertos o con conexión ATMF
¿A QUE CAPA DEL MODELO OSI PERTENECE?
Opera en la capa tres del modelo OSI, porque hace función de
transporte datos.
BASTIDOR O RACK
¿QUE ES?
Es un armazón o armario en metal
¿CUAL FUNCION REALIZA DENTRO DEL CABLEADO
ESTRUCTURADO?
27. Sirve para soportar equipos electrónicos de informática. Los racks
son muy útiles en un centro de proceso de datos, donde el espacio
es escaso y se necesita alojar un gran número de dispositivos. Estos
dispositivos suelen ser:
de la planta.
Cortafuegos.
Sistemas de audio y vídeo
Especificaciones técnicas
.Las medidas para la anchura están normalizadas para que sea
compatible con equipamiento de cualquier fabricante, siendo la
medida más normalizada la de 19 pulgadas, 19". También son
llamados bastidores, cabinets o armarios. Los racks son un simple
armazón metálico con un ancho interno normalizado de 19
pulgadas, mientras que el alto y el fondo son variables para
adaptarse a las distintas necesidades. Externamente, los racks para
montaje de servidores tienen una anchura estándar de 600 mm y
un fondo de 800 o 1000 mm. La anchura de 600 mm para racks de
servidores coincide con el tamaño estándar de las losetas en los
centros de datos.
28. ¿A que capa pertenece?
A la capa 1 del modelo OSI, porque es la que se encarga de las
conexiones físicas de la computadora hacia la red.
TARJETA DE RED
¿QUE ES?
Una tarjeta de red también llamado NIC es un periférico o tarjeta
de expansión.
IMAGEN FISICA
TARJETA DE RED INALAMBRICA
29. TARJETA DE RED ALAMBRICA
¿CUAL FUNCION REALIZA DENTRO DEL CABLEADO
ESTRUCTURADO?
Permite la comunicación con aparatos conectados entre si y
también permite compartir recursos entre dos o más
computadoras (discos duros, CD-ROM, impresoras, etc).
Especificaciones técnicas
30. .Hay diversos tipos de adaptadores en función del tipo de cableado
o arquitectura que se utilice en la red (coaxial fino, coaxial grueso,
Token Ring, etc.), pero actualmente el más común es del tipo
Ethernet utilizando una interfaz o conector RJ-45.
. Cada tarjeta de red tiene un número de identificación único de 48
bits, en hexadecimal llamado dirección MAC. Estas direcciones
hardware únicas son administradas por el Institute of Electronic
and Electrical Engineers (IEEE).
. Se denomina también NIC al circuito integrado de la tarjeta de red
que se encarga de servir como interfaz de Ethernet entre el medio
físico (por ejemplo un cable coaxial) y el equipo (por ejemplo una
computadora personal o una impresora).
. La mayoría de tarjetas traen un zócalo vacío rotulado BOOT ROM,
para incluir una ROM opcional que permite que el equipo arranque
desde un servidor de la red con una imagen de un medio de
arranque (generalmente un disquete), lo que permite usar equipos
sin disco duro ni unidad de disquete.
¿A QUE CAPA DEL MODELO OSI PERTENECE?
La tarjeta inalámbrica pertenece a la capa número 2, porque
proporciona una transferencia de datos confiable a tráves de una
sola parte de la ruta.
31. 1. NÚMERO DE TOMA DE DATOS: 48
2. CANTIDAD Y TIPOS DE FLACE PLACE: 48
2.1: 4 CUADRUPLES
2.2: 16 DOBLES
3. NÚMERO DE JACKS RJ45: 48
4. CANTIDAD DE TOMAS CORRIENTE: 42
5. METROS DE CANALETA:
6. NÚMERO DE PATCH CORDS: 22
7. CANTIDAD DE CABLEADO PERMANENTE:
8. CANTIDAD DE PLUG RJ45: 44
9. TIPO DE PATCH PANEL (CANTIDAD DE PUERTOS Q MANEJA): ES DE TECNOLOGIA FAST
ETHERNET Y TIENE 48 PUERTOS JACK RJ45
10. CANTIDAD DE SWITCHES (NUMERO DE CONEXIONES QUE SOPORTA): HAY 2 SWITCHS QUE
SOPORTA CADA UNA 24 CONEXIONES
11. TIPO Y NUMERO DE ROUTERS Y ENRUTADORES (CABLEADO O INALAMBRICO): ESTE BASTIDOR
ES DE TIPO ARMARIO Y SOLO HAY UNA UNIDAD
12. DIMENSIONES DEL BASTIDOR O RACK: 52,5 CM DE ANCHO X 53,5 CM DE ALTO Y ESTA
UBICADO A 67 CM POR ENCIMA DE LA MESA
13. CANTIDAD DE TARJETAS DE RED CABLEADA E INALAMBRICA: 22 TARJETAS DE RED ALAMBRICA
Y 22 TARJETAS DE RED INALAMBRICA
