Este documento presenta una serie de ejercicios fotográficos sobre el uso de flashes portátiles y sistemas de iluminación. Se exploran diferentes configuraciones y técnicas como flash en modo manual y TTL, uso de cortinillas, flash estroboscópico, flash de relleno en exterior e interior, flash separado por cable, sistema maestro/esclavo, efecto "noche americana" e iluminación con varios flashes en grupos mediante radiofrecuencia.

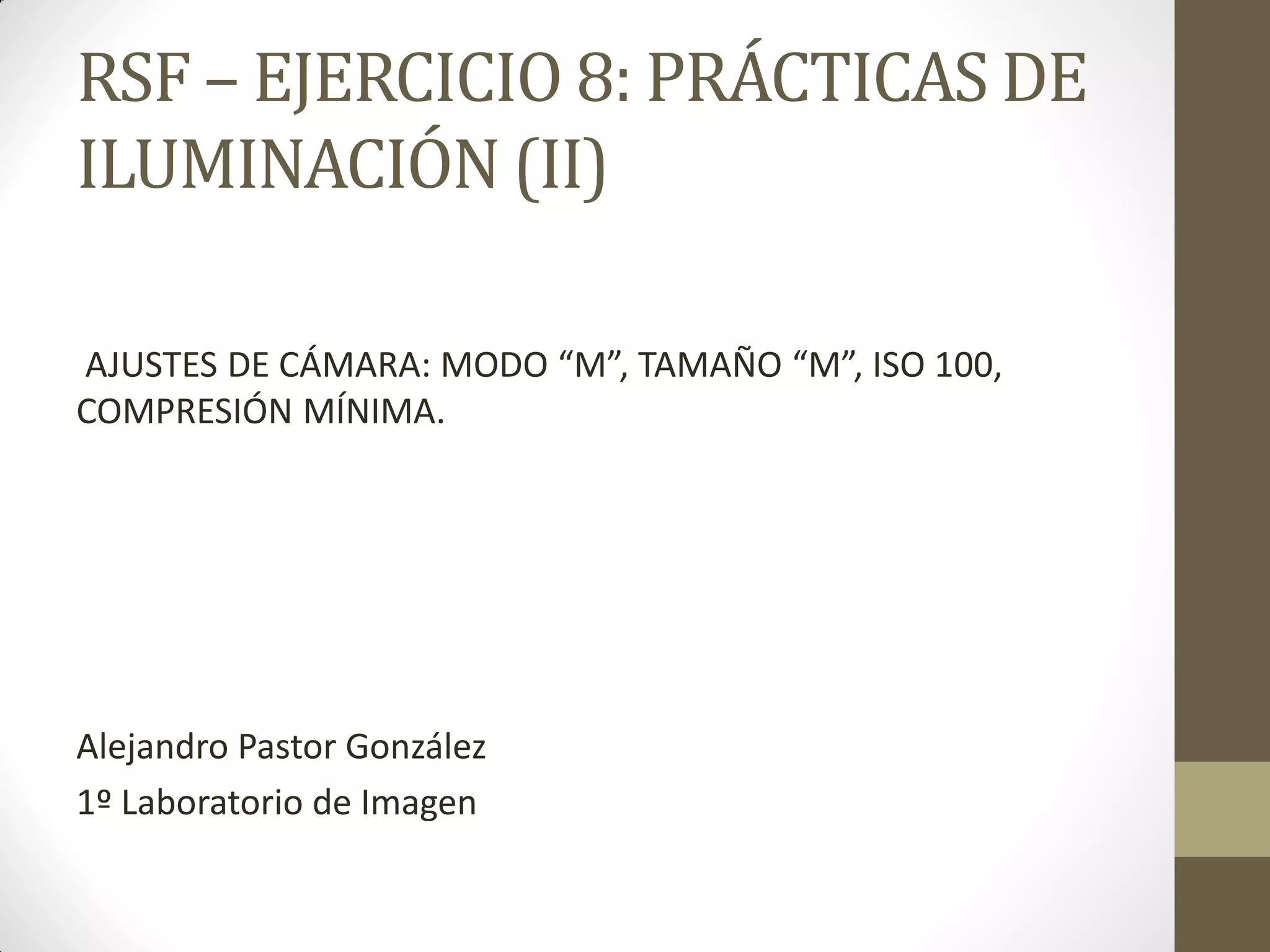

1. RSF – EJERCICIO 8: PRÁCTICAS DE
ILUMINACIÓN (II)
AJUSTES DE CÁMARA: MODO “M”, TAMAÑO “M”, ISO 100,
COMPRESIÓN MÍNIMA.
Alejandro Pastor González
1º Laboratorio de Imagen

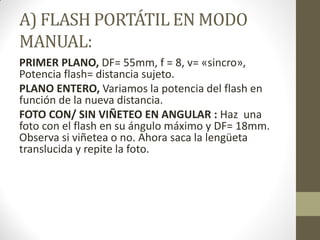

2. A) FLASH PORTÁTIL EN MODO
MANUAL:
PRIMER PLANO, DF= 55mm, f = 8, v= «sincro»,
Potencia flash= distancia sujeto.
PLANO ENTERO, Variamos la potencia del flash en
función de la nueva distancia.
FOTO CON/ SIN VIÑETEO EN ANGULAR : Haz una
foto con el flash en su ángulo máximo y DF= 18mm.
Observa si viñetea o no. Ahora saca la lengüeta
translucida y repite la foto.

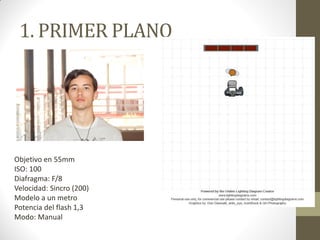

3. 1. PRIMER PLANO
Objetivo en 55mm
ISO: 100
Diafragma: F/8
Velocidad: Sincro (200)
Modelo a un metro
Potencia del flash 1,3
Modo: Manual

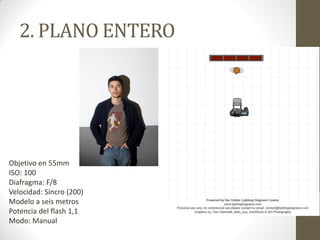

4. 2. PLANO ENTERO
Objetivo en 55mm
ISO: 100
Diafragma: F/8
Velocidad: Sincro (200)
Modelo a seis metros
Potencia del flash 1,1
Modo: Manual

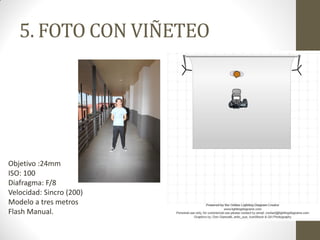

5. 5. FOTO CON VIÑETEO
Objetivo :24mm
ISO: 100
Diafragma: F/8
Velocidad: Sincro (200)
Modelo a tres metros
Flash Manual.

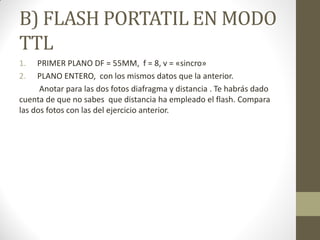

6. B) FLASH PORTATIL EN MODO
TTL
1. PRIMER PLANO DF = 55MM, f = 8, v = «sincro»
2. PLANO ENTERO, con los mismos datos que la anterior.
Anotar para las dos fotos diafragma y distancia . Te habrás dado
cuenta de que no sabes que distancia ha empleado el flash. Compara
las dos fotos con las del ejercicio anterior.

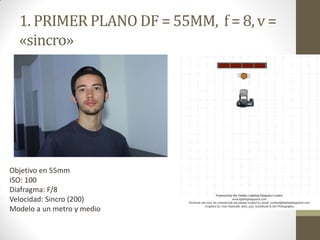

7. 1. PRIMER PLANO DF = 55MM, f = 8, v =
«sincro»
Objetivo en 55mm
ISO: 100
Diafragma: F/8
Velocidad: Sincro (200)
Modelo a un metro y medio

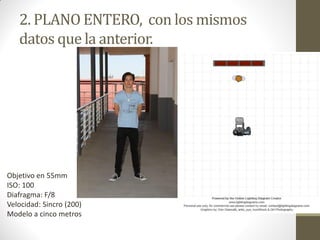

8. 2. PLANO ENTERO, con los mismos
datos que la anterior.
Objetivo en 55mm
ISO: 100
Diafragma: F/8
Velocidad: Sincro (200)
Modelo a cinco metros

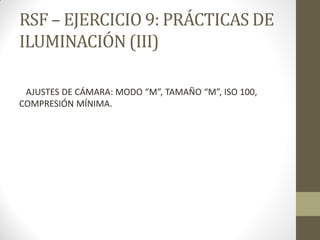

9. RSF – EJERCICIO 9: PRÁCTICAS DE
ILUMINACIÓN (III)
AJUSTES DE CÁMARA: MODO “M”, TAMAÑO “M”, ISO 100,
COMPRESIÓN MÍNIMA.

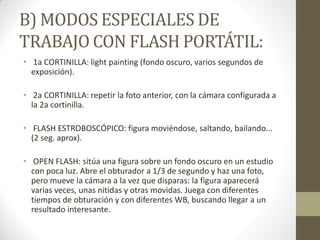

10. B) MODOS ESPECIALES DE
TRABAJO CON FLASH PORTÁTIL:
• 1a CORTINILLA: light painting (fondo oscuro, varios segundos de
exposición).
• 2a CORTINILLA: repetir la foto anterior, con la cámara configurada a
la 2a cortinilla.
• FLASH ESTROBOSCÓPICO: figura moviéndose, saltando, bailando...
(2 seg. aprox).
• OPEN FLASH: sitúa una figura sobre un fondo oscuro en un estudio
con poca luz. Abre el obturador a 1/3 de segundo y haz una foto,
pero mueve la cámara a la vez que disparas: la figura aparecerá
varias veces, unas nítidas y otras movidas. Juega con diferentes
tiempos de obturación y con diferentes WB, buscando llegar a un
resultado interesante.

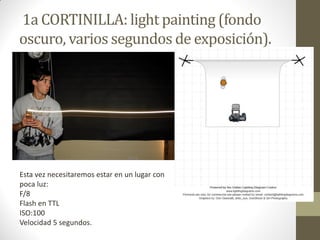

11. 1a CORTINILLA: light painting (fondo
oscuro, varios segundos de exposición).
Esta vez necesitaremos estar en un lugar con
poca luz:
F/8
Flash en TTL
ISO:100
Velocidad 5 segundos.

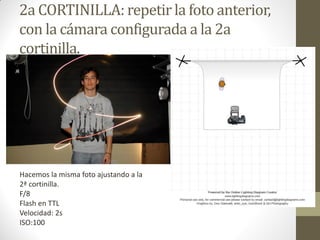

12. 2a CORTINILLA: repetirla foto anterior,
con la cámara configurada a la 2a
cortinilla.
Hacemos la misma foto ajustando a la
2ª cortinilla.
F/8
Flash en TTL
Velocidad: 2s
ISO:100

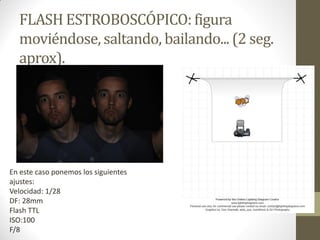

13. FLASH ESTROBOSCÓPICO: figura
moviéndose, saltando, bailando... (2 seg.
aprox).
En este caso ponemos los siguientes
ajustes:
Velocidad: 1/28
DF: 28mm
Flash TTL
ISO:100
F/8

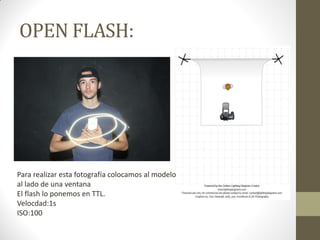

14. OPEN FLASH:
Para realizar esta fotografía colocamos al modelo
al lado de una ventana
El flash lo ponemos en TTL.
Velocdad:1s
ISO:100

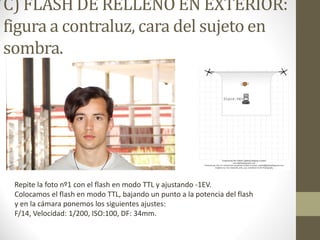

15. C) FLASH DE RELLENO EN EXTERIOR:
figura a contraluz, cara del sujeto en
sombra.
Repite la foto nº1 con el flash en modo TTL y ajustando -1EV.
Colocamos el flash en modo TTL, bajando un punto a la potencia del flash
y en la cámara ponemos los siguientes ajustes:
F/14, Velocidad: 1/200, ISO:100, DF: 34mm.

16. D) FLASH DE RELLENO EN
INTERIOR: retrato con luz de
ventana lateral.
• MEDICIÓN AL LADO CLARO, SIN FLASH: mide el
diafragma que te da para la velocidad de
sincronización de tu flash el lado claro de la
figura, la mejilla que da a la ventana. Haz la foto
con este valor y anótalo.
• MEDICIÓN AL LADO OSCURO, SIN FLASH: mide
el diafragma de la mejilla del lado de la
habitación (el lado oscuro). Haz la foto con este
valor y anótalo.
• Repite la foto1, pero activando el flash directo en
TTL -1EV.

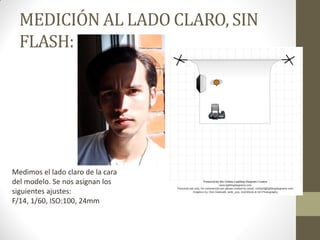

17. MEDICIÓN AL LADO CLARO, SIN
FLASH:
Medimos el lado claro de la cara
del modelo. Se nos asignan los
siguientes ajustes:
F/14, 1/60, ISO:100, 24mm

18. MEDICIÓN AL LADO OSCURO, SIN
FLASH:
Esta vez medimos el lado oscuro y en este
caso nos dan estos ajustes:
F/4, 1/60 ISO:100, 24mm

19. Repite la foto1, pero activando el
flash directo en TTL -1EV.
En este caso lo que tenemos que hacer es bajar
un paso la potencia del flash.

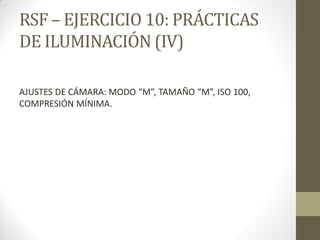

20. RSF – EJERCICIO 10: PRÁCTICAS
DE ILUMINACIÓN (IV)
AJUSTES DE CÁMARA: MODO “M”, TAMAÑO “M”, ISO 100,
COMPRESIÓN MÍNIMA.

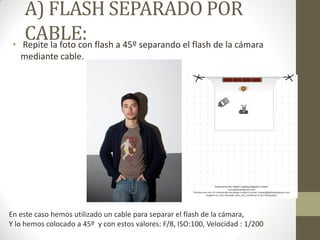

21. A) FLASH SEPARADO POR
CABLE:• Repite la foto con flash a 45º separando el flash de la cámara
mediante cable.
En este caso hemos utilizado un cable para separar el flash de la cámara,
Y lo hemos colocado a 45º y con estos valores: F/8, ISO:100, Velocidad : 1/200

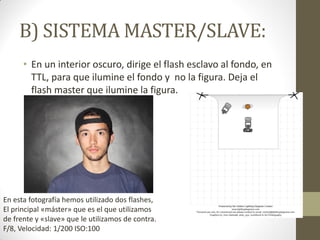

22. B) SISTEMA MASTER/SLAVE:
• En un interior oscuro, dirige el flash esclavo al fondo, en
TTL, para que ilumine el fondo y no la figura. Deja el
flash master que ilumine la figura.
En esta fotografía hemos utilizado dos flashes,
El principal «máster» que es el que utilizamos
de frente y «slave» que le utilizamos de contra.
F/8, Velocidad: 1/200 ISO:100

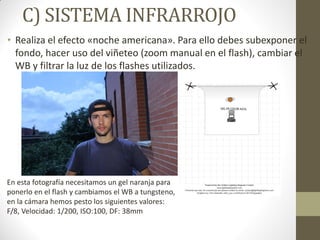

23. C) SISTEMA INFRARROJO
• Realiza el efecto «noche americana». Para ello debes subexponer el
fondo, hacer uso del viñeteo (zoom manual en el flash), cambiar el
WB y filtrar la luz de los flashes utilizados.
En esta fotografía necesitamos un gel naranja para
ponerlo en el flash y cambiamos el WB a tungsteno,
en la cámara hemos pesto los siguientes valores:
F/8, Velocidad: 1/200, ISO:100, DF: 38mm

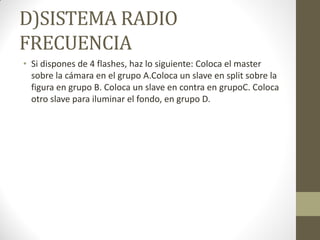

24. D)SISTEMA RADIO
FRECUENCIA
• Si dispones de 4 flashes, haz lo siguiente: Coloca el master
sobre la cámara en el grupo A.Coloca un slave en split sobre la
figura en grupo B. Coloca un slave en contra en grupoC. Coloca
otro slave para iluminar el fondo, en grupo D.

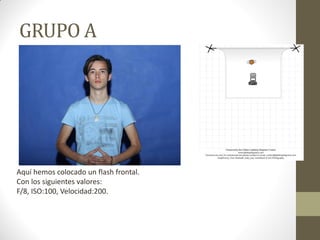

25. GRUPO A
Aquí hemos colocado un flash frontal.
Con los siguientes valores:
F/8, ISO:100, Velocidad:200.

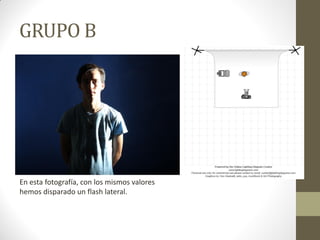

26. GRUPO B
En esta fotografía, con los mismos valores
hemos disparado un flash lateral.

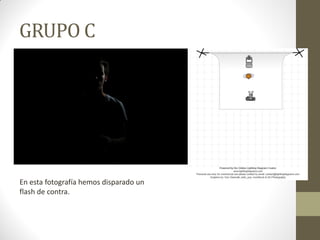

27. GRUPO C
En esta fotografía hemos disparado un
flash de contra.

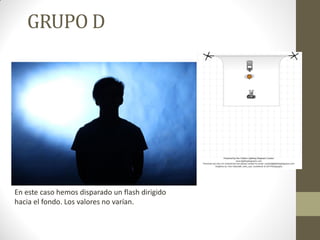

28. GRUPO D
En este caso hemos disparado un flash dirigido
hacia el fondo. Los valores no varían.

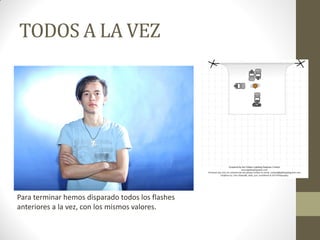

29. TODOS A LA VEZ
Para terminar hemos disparado todos los flashes
anteriores a la vez, con los mismos valores.
