El documento describe las operaciones de Pemex Exploración y Producción para maximizar el valor económico de las reservas de petróleo y gas de México de manera segura, en armonía con el medio ambiente y la comunidad. Las operaciones incluyen la exploración, desarrollo de campos, producción, acondicionamiento, almacenamiento, distribución y comercialización de hidrocarburos.

2. Maximizar el valor económico agregado
de las reservas de crudo y gas natural del
país, garantizando la seguridad de sus
instalaciones y su personal, en armonía
con la comunidad y el medio ambiente.

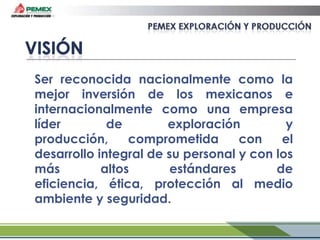

3. Ser reconocida nacionalmente como la
mejor inversión de los mexicanos e
internacionalmente como una empresa
líder
de
exploración
y
producción,
comprometida
con
el
desarrollo integral de su personal y con los
más
altos
estándares
de
eficiencia, ética, protección al medio
ambiente y seguridad.

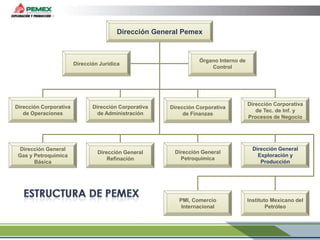

4. Dirección General Pemex
Dirección Jurídica
Órgano Interno de
Control
Dirección Corporativa
de Operaciones
Dirección Corporativa
de Administración
Dirección Corporativa
de Finanzas
Dirección Corporativa
de Tec. de Inf. y
Procesos de Negocio
Dirección General
Gas y Petroquímica
Básica
Dirección General
Refinación
Dirección General
Petroquímica
Dirección General
Exploración y
Producción
PMI, Comercio
Internacional
Instituto Mexicano del
Petróleo

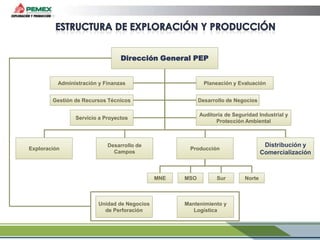

5. Dirección General PEP
Administración y Finanzas
Planeación y Evaluación
Gestión de Recursos Técnicos
Desarrollo de Negocios
Auditoría de Seguridad Industrial y
Protección Ambiental
Servicio a Proyectos
Exploración
Desarrollo de
Campos
MNE
Unidad de Negocios
de Perforación
Distribución y
Comercialización
Producción
MSO
Sur
Mantenimiento y
Logística
Norte

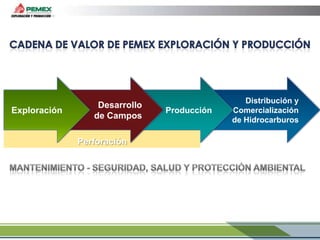

6. Exploración
Desarrollo
de Campos
Perforación
Producción
Distribución y
Comercialización
de Hidrocarburos

7. Exploración
Desarrollo
de Campos
Producción
Distribución y
Comercialización
de Hidrocarburos
►

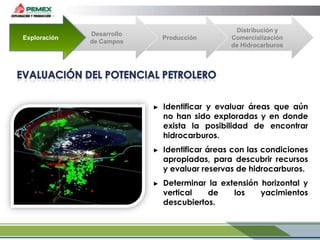

Identificar y evaluar áreas que aún
no han sido exploradas y en donde
exista la posibilidad de encontrar
hidrocarburos.
►
Identificar áreas con las condiciones
apropiadas, para descubrir recursos
y evaluar reservas de hidrocarburos.
►
Determinar la extensión horizontal y
vertical
de
los
yacimientos
descubiertos.

8. Exploración
Desarrollo
de Campos
Producción

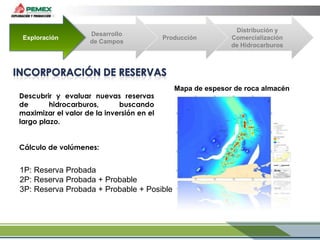

Descubrir y evaluar nuevas reservas
de
hidrocarburos,
buscando
maximizar el valor de la inversión en el
largo plazo.
Cálculo de volúmenes:
1P: Reserva Probada
2P: Reserva Probada + Probable
3P: Reserva Probada + Probable + Posible
Distribución y
Comercialización
de Hidrocarburos
Mapa de espesor de roca almacén

9. Exploración
Desarrollo
de Campos
Producción
Distribución y
Comercialización
de Hidrocarburos
27.2km2
Pozo delimitador
Loc. Lakach-2DL

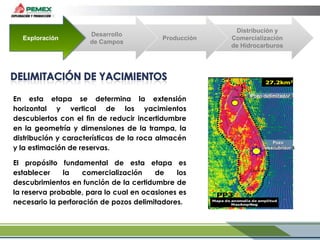

En esta etapa se determina la extensión
horizontal y vertical de los yacimientos
descubiertos con el fin de reducir incertidumbre
en la geometría y dimensiones de la trampa, la
distribución y características de la roca almacén
y la estimación de reservas.
El propósito fundamental de esta etapa es
establecer
la
comercialización
de
los
descubrimientos en función de la certidumbre de
la reserva probable, para lo cual en ocasiones es
necesario la perforación de pozos delimitadores.
Pozo
Lakach-1
descubridor
PP3
Mapa de anomalía de amplitud
MaxAmpNeg

10. Desarrollo
de Campos
Exploración
Producción
Distribución y
Comercialización
de Hidrocarburos

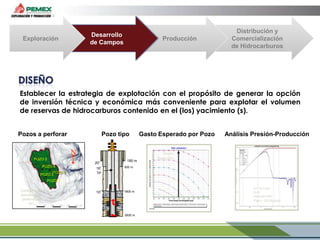

Establecer la estrategia de explotación con el propósito de generar la opción
de inversión técnica y económica más conveniente para explotar el volumen
de reservas de hidrocarburos contenido en el (los) yacimiento (s).
Pozos a perforar
Pozo tipo
N
POZO 5
20”
POZO 4
POZO 1
POZO 3
180 m
16”
TP
1800 m
Análisis Presión-Producción
Gasto
Esperado
500 m
10”
Gasto Esperado por Pozo
POZO 2
Configuración
estructural en
profundidad
(m).
K= 14.3 md
S= 2
Potencial= BPD
Pwe = 253 Kg/cm2
3000 m

11. Desarrollo
de Campos
Exploración
Producción

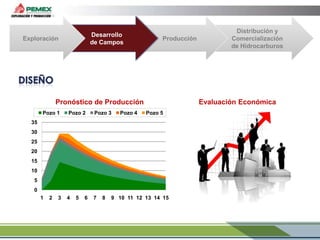

Pronóstico de Producción
Pozo 1
Pozo 2
Pozo 3
4
7
Pozo 4
Evaluación Económica
Pozo 5
35
30
25
20
15
10
5
0
1
2
3
5
6
8
Distribución y
Comercialización
de Hidrocarburos
9 10 11 12 13 14 15

12. Exploración

Desarrollo
de Campos

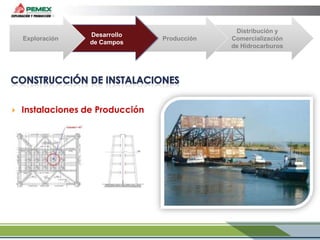

Instalaciones de Producción
Producción
Distribución y
Comercialización
de Hidrocarburos

13. Exploración
Desarrollo
de Campos
Producción
Distribución y
Comercialización
de Hidrocarburos
Perforación

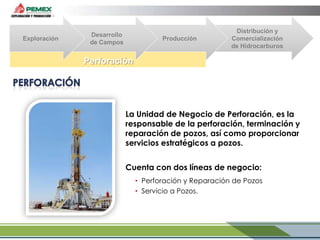

La Unidad de Negocio de Perforación, es la
responsable de la perforación, terminación y
reparación de pozos, así como proporcionar
servicios estratégicos a pozos.
Cuenta con dos líneas de negocio:
• Perforación y Reparación de Pozos
• Servicio a Pozos.

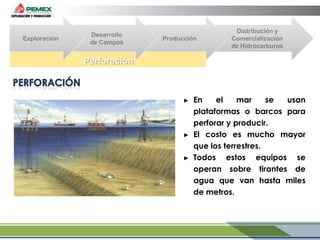

14. Exploración
Desarrollo
de Campos
Producción
Distribución y
Comercialización
de Hidrocarburos
Perforación
►
►
►
En
el
mar
se
usan
plataformas o barcos para
perforar y producir.
El costo es mucho mayor
que los terrestres.
Todos estos equipos se
operan sobre tirantes de
agua que van hasta miles
de metros.

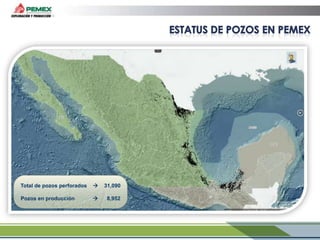

15. Total de pozos perforados

31,090
Pozos en producción

8,952

16. Exploración
Desarrollo
de Campos
Producción
Aceite Crudo
Extrapesado
Distribución y
Comercialización
de Hidrocarburos

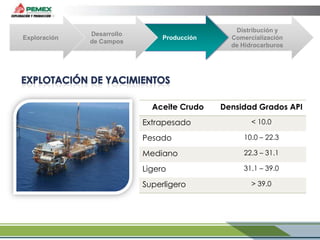

Densidad Grados API
< 10.0
Pesado
10.0 – 22.3
Mediano
22.3 – 31.1
Ligero
31.1 – 39.0
Superligero
> 39.0

17. Desarrollo
de Campos
Exploración
Producción
Distribución y
Comercialización
de Hidrocarburos
Producción
Acondicionamiento y Distribución
Clientes
GAS A PGPB
COMPRESION
UHF
GAS Y
PETROQUIMICA
RECTIFICACION
LIQUIDOS
UTR
BOMBEO
CONDENSADO
GAS
VAPORES
POZO
DESHIDRATACION
ACEITE
SEPARACION
ESTABILIZACION
INJECTOR A POZO
REFINACION
MEZCLADO
ALMACENAMIENTO
SCADA

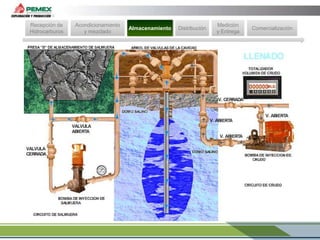

ALMACENAMIENTO
DOMOS SALINOS
MAYA
ISTMO
EXPORTACION
Medición de Hidrocarburos  SCADA  SIAPPEP

18. Exploración
Recepción de
Hidrocarburos
Desarrollo
de Campos
Producción
Acondicionamiento
Almacenamiento Distribución
y mezclado
Distribución y
Comercialización
de Hidrocarburos
Medición
y Entrega
Comercialización

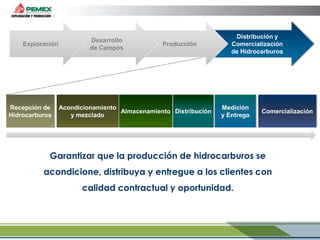

Garantizar que la producción de hidrocarburos se
acondicione, distribuya y entregue a los clientes con
calidad contractual y oportunidad.

19. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega

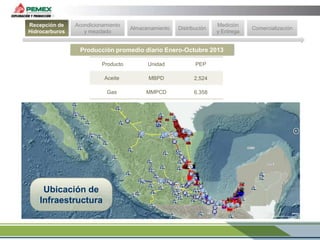

Producción promedio diario Enero-Octubre 2013
Producto
Unidad
PEP
Aceite
MBPD
2,524
Gas
MMPCD
6,358
Ubicación de
Infraestructura
Comercialización

20. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado

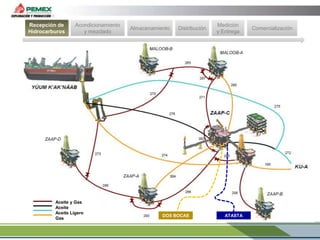

Aceite y Gas
Aceite
Aceite Ligero
Gas
Almacenamiento
Distribución
DOS BOCAS
Medición
y Entrega
ATASTA
Comercialización

21. Recepción de
Hidrocarburos
►
►
Acondicionamiento
y mezclado
Almacenamiento

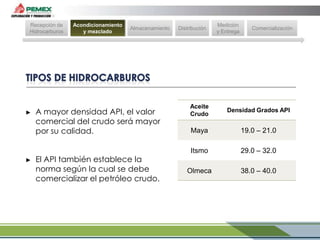

A mayor densidad API, el valor
comercial del crudo será mayor
por su calidad.
El API también establece la
norma según la cual se debe
comercializar el petróleo crudo.
Distribución
Medición
y Entrega
Comercialización
Aceite
Crudo
Densidad Grados API
Maya
19.0 – 21.0
Itsmo
29.0 – 32.0
Olmeca
38.0 – 40.0

22. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega
Comercialización

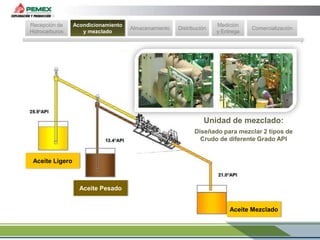

Unidad de mezclado:
Diseñado para mezclar 2 tipos de
Crudo de diferente Grado API
Aceite Ligero
Aceite Pesado
Aceite Mezclado

23. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado

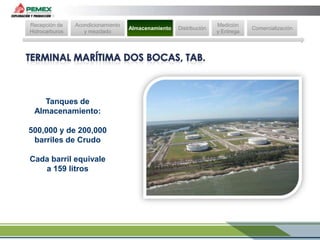

Tanques de
Almacenamiento:
500,000 y de 200,000
barriles de Crudo
Cada barril equivale
a 159 litros
Almacenamiento
Distribución
Medición
y Entrega
Comercialización

24. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega
Comercialización
El estadio Nou Camp de León, Gto.
podría almacenar
aproximadamente 1,500,000 barriles, lo que equivale 3 tanques de
500,000 barriles.

25. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado

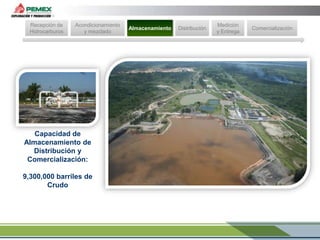

Capacidad de
Almacenamiento de
Distribución y
Comercialización:
9,300,000 barriles de
Crudo
Almacenamiento
Distribución
Medición
y Entrega
Comercialización

26. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega
Comercialización

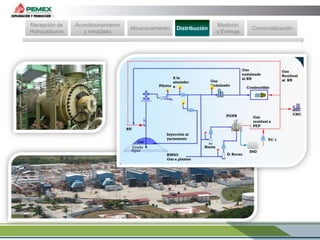

27. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega
Comercialización
SND

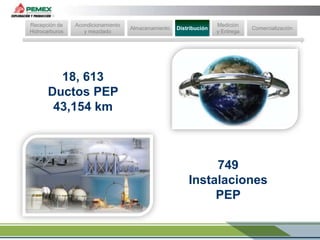

28. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución

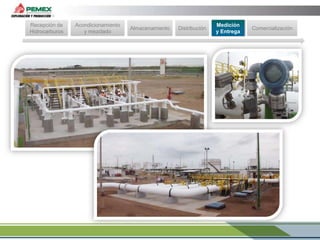

Medición
y Entrega
Comercialización
18, 613
Ductos PEP
43,154 km
749
Instalaciones
PEP

29. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega
Comercialización
Nuevo Teapa
Estación Medición y Distribución
Palomas
MAYA
ISTMO
OLMECA
Región Marina
MAYA
ISTMO
Tuzandépetl
Pajaritos
Región Sur
OLMECA
c r
MAYA
ISTMO
OLMECA
MAYA
ISTMO
OLMECA
u d
o

30. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega
Comercialización

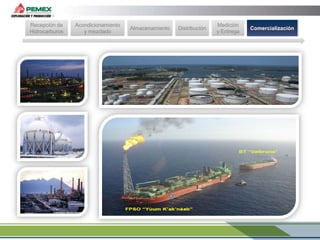

31. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Distribución
Medición
y Entrega
Comercialización

32. Recepción de
Hidrocarburos
Acondicionamiento
y mezclado
Almacenamiento
Medición
y Entrega
Distribución
Comercialización

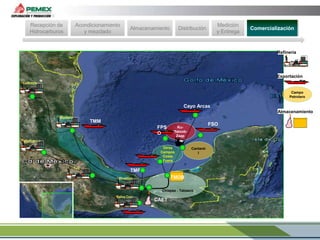

Refinería
Exportación
Cadereyta
Campo
Petrolero
Cayo Arcas
Almacenamiento
Madero
TMM
FPS
O
FSO
KuMaloobZaap
Salamanca
Otros
Campos
Costa
Fuera
Tula
Cantarel
l
TMP
TMDB
Minatitlan
Chiapas - Tabasco
Salina Cruz
CAET
