Este documento describe el funcionamiento y aplicaciones de las fotorresistencias o LDR (Light Dependent Resistor). Las LDR varían su resistencia dependiendo de la luz, actuando como un potenciómetro controlado por la iluminación. Esto permite usarlas en aplicaciones que requieren cambios de resistencia en respuesta a la luz, como el encendido automático de luces y sistemas de control de brillo. El documento explica varios ejemplos comunes de aplicaciones de LDR e incluye diagramas que ilustran su funcionamiento.

1. Presentado por:
Bonilla Gonzalez Jhonatan
Molina Santana Luis
Buitrago Triana Miguel
1

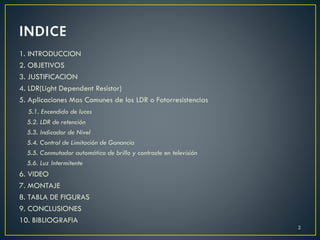

2. 2
1. INTRODUCCION
2. OBJETIVOS
3. JUSTIFICACION
4. LDR(Light Dependent Resistor)
5. Aplicaciones Mas Comunes de los LDR o Fotorresistencias
5.1. Encendido de luces
5.2. LDR de retención
5.3. Indicador de Nivel
5.4. Control de Limitación de Ganancia
5.5. Conmutador automático de brillo y contraste en televisión
5.6. Luz Intermitente
6. VIDEO
7. MONTAJE
8. TABLA DE FIGURAS
9. CONCLUSIONES
10. BIBLIOGRAFIA

3. Común mente las Foto-resistencias, funcionan de forma variable,
algo similar a lo que es un potenciómetro, solo que para este
caso, su variabilidad depende directamente de la luz que incide
sobre estos resistores.
Por lo tanto el cambio del valor de las Foto-resistencias es de
forma automática, permitiendo así el uso de estas en distintas
aplicaciones que requieran cambio de resistividad dependiendo
de la luz.
3

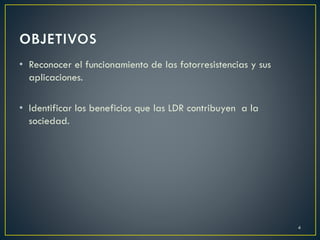

4. • Reconocer el funcionamiento de las fotorresistencias y sus
aplicaciones.
• Identificar los beneficios que las LDR contribuyen a la
sociedad.
4

5. • implementación y funcionamiento de las fotorresistencias para
tener como herramienta uno de los sensores mas simples como
lo es un cambio de impedancia con la variación de la
iluminación, esto puede ser útil en múltiples aplicaciones.
5

6. • Son resistencias que varían con la luz (50-1k)Ω Luz a (50k-1M) Ω
oscuridad.
• Son fabricados con materiales de estructura cristalina como
sulfuro de cadmio1
y seleniuro de cadmio. 2
Figura1. Fotorresistencia [1]
1) Sulfuro de cadmio es un cristal inodoro de color amarillo limón a naranja, se utiliza en fotoconductores, componentes electrónicos y células
solares.
2) Seleniuro de cadmio es un compuesto inorgánico con la fórmula CdSe. Es un sólido de color amarillo-naranja que se clasifica como un
semiconductor.
6

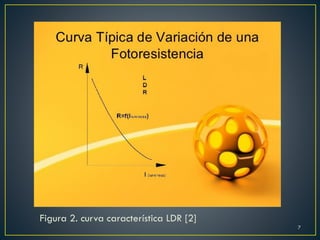

7. Figura 2. curva característica LDR [2]
7

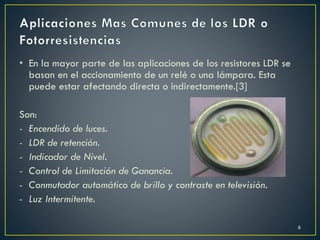

8. • En la mayor parte de las aplicaciones de los resistores LDR se
basan en el accionamiento de un relé o una lámpara. Esta
puede estar afectando directa o indirectamente.[3]
Son:
- Encendido de luces.
- LDR de retención.
- Indicador de Nivel.
- Control de Limitación de Ganancia.
- Conmutador automático de brillo y contraste en televisión.
- Luz Intermitente.
8

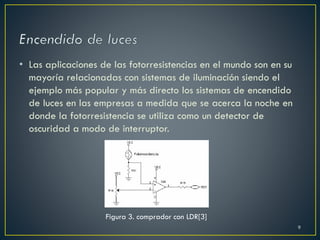

9. • Las aplicaciones de las fotorresistencias en el mundo son en su
mayoría relacionadas con sistemas de iluminación siendo el
ejemplo más popular y más directo los sistemas de encendido
de luces en las empresas a medida que se acerca la noche en
donde la fotorresistencia se utiliza como un detector de
oscuridad a modo de interruptor.
Figura 3. comprador con LDR[3]
9

10. • El relé se acciona a causa de un cortocircuito temporal del LDR
o de un impulso de tensión en la lámpara
Figura 4. LDR de retención [3]
10

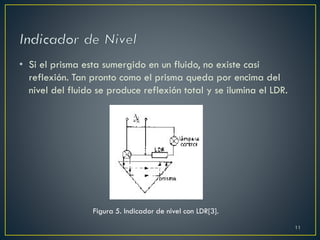

11. • Si el prisma esta sumergido en un fluido, no existe casi
reflexión. Tan pronto como el prisma queda por encima del
nivel del fluido se produce reflexión total y se ilumina el LDR.
Figura 5. Indicador de nivel con LDR[3].
11

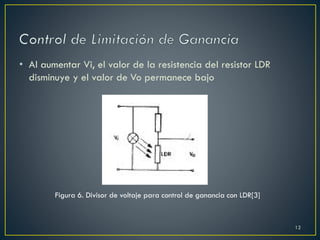

12. • Al aumentar Vi, el valor de la resistencia del resistor LDR
disminuye y el valor de Vo permanece bajo
Figura 6. Divisor de voltaje para control de ganancia con LDR[3]
12

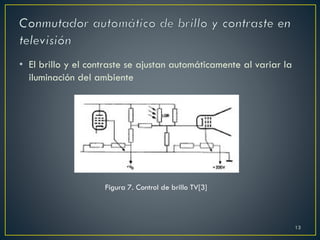

13. • El brillo y el contraste se ajustan automáticamente al variar la
iluminación del ambiente
Figura 7. Control de brillo TV[3]
13

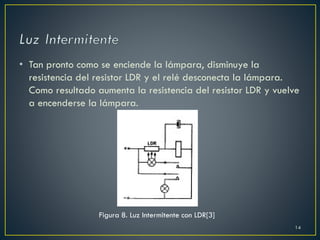

14. • Tan pronto como se enciende la lámpara, disminuye la
resistencia del resistor LDR y el relé desconecta la lámpara.
Como resultado aumenta la resistencia del resistor LDR y vuelve
a encenderse la lámpara.
Figura 8. Luz Intermitente con LDR[3]
14

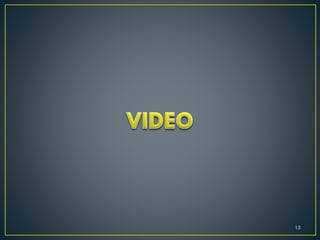

15. 15

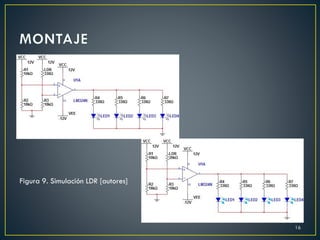

16. Figura 9. Simulación LDR [autores]
16

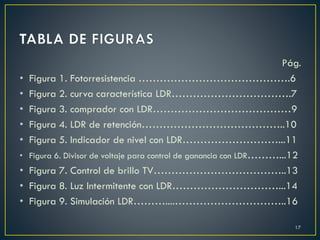

17. Pág.
• Figura 1. Fotorresistencia …………………………………….6
• Figura 2. curva característica LDR…………………………….7
• Figura 3. comprador con LDR…………………………………9
• Figura 4. LDR de retención…………………………………..10
• Figura 5. Indicador de nivel con LDR………………………...11
• Figura 6. Divisor de voltaje para control de ganancia con LDR………...12
• Figura 7. Control de brillo TV………………………………..13
• Figura 8. Luz Intermitente con LDR…………………………...14
• Figura 9. Simulación LDR………....…………………………..16
17

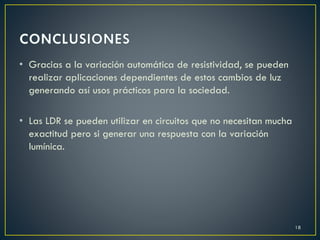

18. • Gracias a la variación automática de resistividad, se pueden
realizar aplicaciones dependientes de estos cambios de luz
generando así usos prácticos para la sociedad.
• Las LDR se pueden utilizar en circuitos que no necesitan mucha
exactitud pero si generar una respuesta con la variación
lumínica.
18

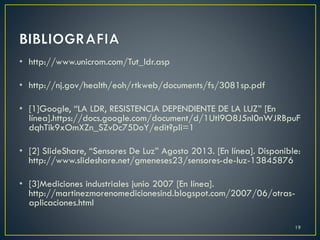

19. • http://www.unicrom.com/Tut_ldr.asp
• http://nj.gov/health/eoh/rtkweb/documents/fs/3081sp.pdf
• [1]Google, “LA LDR, RESISTENCIA DEPENDIENTE DE LA LUZ” [En
línea].https://docs.google.com/document/d/1Utl9O8J5nI0nWJRBpuF
dqhTik9xOmXZn_SZvDc75DoY/edit?pli=1
• [2] SlideShare, “Sensores De Luz” Agosto 2013. [En línea]. Disponible:
http://www.slideshare.net/gmeneses23/sensores-de-luz-13845876
• [3]Mediciones industriales junio 2007 [En línea].
http://martinezmorenomedicionesind.blogspot.com/2007/06/otras-
aplicaciones.html
19
