1. OPTOACOPLADORES
INTEGRANTES:
Aguilar Torrez Geovani
Espericueta Gámez Sarahi
Sestier Castro René|
Valenzuela Loya Orlando

2. Introducción
 Un optoacoplador es un componente formado por la unión de
al menos un emisor (diodo LED) y un foto-detector (fototransistor
u otro) acoplados a través de un medio conductor de luz,
pueden ser encapsulados o de tipo discreto.
 No existe comunicación eléctrica entre los dos circuitos, es decir
existe un trasiego de información pero no existe una conexión
eléctrica: la conexión es óptica.

3. Diagrama interno (típico)

4. OCTOACOPLADORES
 Son conocidos como optoaisladores o dispositivos de
acoplamiento óptico, basan su funcionamiento en el empleo de
un haz de radiación luminosa para pasar señales de un circuito a
otro sin conexión eléctrica.
 La gran ventaja de un optoacoplador reside en el aislamiento
eléctrico que puede establecerse entre los circuitos de entrada
y salida.
 Fundamentalmente este dispositivo está formado por una fuente
emisora de luz, y un fotosensor de silicio, que se adapta a la
sensibilidad espectral del emisor luminoso, todos estos elementos
se encuentran dentro de un encapsulado que por lo general es
del tipo DIP.

5. OCTOACOPLADORES
 Los optoacopladores son capaces de convertir una señal eléctrica en
una señal luminosa la cual se modulada y se vuelve a convertir en una
señal eléctrica.
 En general pueden sustituir a los relés, ya que tienen una velocidad de
conmutación mayor, así como, la ausencia de rebotes.
 La razón fundamental para llevar a cabo acoplamiento óptico y
aislamiento eléctrico es por protección de la etapa o sistema digital ya
que si ocurre un corto en la etapa de potencia, o cualquier otro tipo de
anomalía eléctrica, el OPTOACOPLADOR protege toda la circuitería
digital de control.

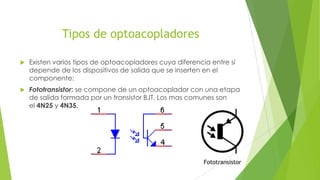

6. Tipos de optoacopladores
 Existen varios tipos de optoacopladores cuya diferencia entre sí
depende de los dispositivos de salida que se inserten en el
componente:
 Fototransistor: se compone de un optoacoplador con una etapa
de salida formada por un transistor BJT. Los mas comunes son
el 4N25 y 4N35.
Fototransistor

7. Tipos de optoacopladores
 Fototriac: se compone de un optoacoplador con una etapa de
salida formada por un triac.
Fototriac

8. Tipos de optoacopladores
 Fototriac de paso por cero: Optoacoplador en cuya etapa de
salida se encuentra un triac de cruce por cero. El circuito interno
de cruce por cero conmuta al triac sólo en los cruce por cero de
la corriente alterna. Por ejemplo el MOC3041

9. Tipos de optoacopladores
 Optotiristor: Diseñado para aplicaciones donde sea preciso un
aislamiento entre una señal lógica y la red; se utiliza para aislar
una circuitería de baja tensión a la red.

10. MOC 3011
 Descripción El optoaislador MOC3011 consta de un diodo
emisor de infrarrojos de arseniuro de galio, acoplado
ópticamente a un interruptor bilateral de silicio y está diseñado
para aplicaciones que requieren disparo aislado de TRIAC, bajo
corriente de conmutación aislado de CA, un alto aislamiento
eléctrico (a 7500V pico), de alto voltaje detector de punto
muerto, pequeña tamaño, y de bajo costo.

11. MOC 3011
 Especificaciones
• N º de canales: 1
• Tensión de aislamiento: 7.5 kV
• Optoacoplador Tipo de salida: Phototriac
• Entrada de corriente: 10 mA
• Voltaje de salida: 250 V
• Corriente de entrada máxima: 10 mA
• Voltaje inverso, VR 3 V
• Corriente directa continua, SI 60 mA
• Disipación de potencia total (TA = +25 ° C, Power Insignificante en Transistor), PD 100 mW
• Encapsulado DIP
• 6 pines
