El documento describe un experimento para analizar cómo varía la resistencia de un LDR (diodo fotorresistivo) en función de la intensidad de la luz. Se explica que la resistencia de un LDR disminuye a medida que aumenta la intensidad lumínica, siguiendo una función exponencial. El experimento midió la resistencia de un LDR bajo diferentes niveles de iluminación y los resultados mostraron que cuanto mayor era la intensidad lumínica, menor era la resistencia del LDR.

1. PRÁCTICO 7
ELEMENTO LDR
Objetivo: Analizar la resistencia de un LDR. (Diodo con resistencia dependiente de la intensidad
d la luz) en función de la intensidad de la luz.
Materiales:
 Generador de corriente eléctrica
 LDR
 Resistencia de 470 ohm
 Voltímetro
 Amperímetro
 sensor de intensidad luminosa
 conectores.
Circuito:
Fundamento Teórico:
El LDR (resistor dependiente de la luz) es una resistencia que varía su valor dependiendo de la
cantidad de luz que la ilumina.
Los valores de una fotorresistencia cuando está totalmente iluminada y cuando está totalmente a
oscuras varía. Puede medir de 50 ohmios a 1000 ohmios (1K) en iluminación total y puede ser de
50K (50,000 Ohms) a varios mega ohmios cuando está a oscuras.
El LDR es fabricado con materiales de estructura cristalina, y utiliza sus
propiedades fotoconductoras.

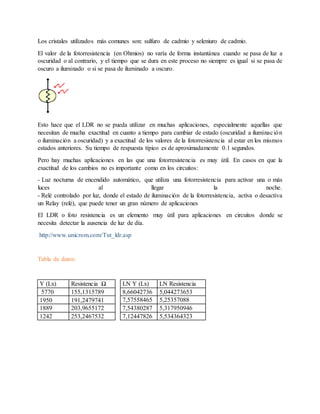

2. Los cristales utilizados más comunes son: sulfuro de cadmio y seleniuro de cadmio.
El valor de la fotorresistencia (en Ohmios) no varía de forma instantánea cuando se pasa de luz a
oscuridad o al contrario, y el tiempo que se dura en este proceso no siempre es igual si se pasa de
oscuro a iluminado o si se pasa de iluminado a oscuro.
Esto hace que el LDR no se pueda utilizar en muchas aplicaciones, especialmente aquellas que
necesitan de mucha exactitud en cuanto a tiempo para cambiar de estado (oscuridad a iluminación
o iluminación a oscuridad) y a exactitud de los valores de la fotorresistencia al estar en los mismos
estados anteriores. Su tiempo de respuesta típico es de aproximadamente 0.1 segundos.
Pero hay muchas aplicaciones en las que una fotorresistencia es muy útil. En casos en que la
exactitud de los cambios no es importante como en los circuitos:
- Luz nocturna de encendido automático, que utiliza una fotorresistencia para activar una o más
luces al llegar la noche.
- Relé controlado por luz, donde el estado de iluminación de la fotorresistencia, activa o desactiva
un Relay (relé), que puede tener un gran número de aplicaciones
El LDR o foto resistencia es un elemento muy útil para aplicaciones en circuitos donde se
necesita detectar la ausencia de luz de día.
http://www.unicrom.com/Tut_ldr.asp
Tabla de datos:
LN Y (Lx) LN Resistencia
8,66042736 5,044273653
7,57558465 5,25357088
7,54380287 5,317950946
7,12447826 5,534364323
Y (Lx) Resistencia Ω
5770 155,1315789
1950 191,2479741
1889 203,9655172
1242 253,2467532

3. Gráficos:
Resistencia en función de la intensidad lumínica
LN resistencia y luz LN
Conclusión:
El análisis de los gráficos nos presenta una resistencia que disminuye al aumentar la intensidad
lumínica. La línea de tendencia del grafico 1 cumple con una función exponencial, por lo cual
coincide con el modelo que presenta el siguiente link:
http://www.forosdeelectronica.com/f11/modelo-matematico-ldr-37769/
y = 1880.7x-0.291
R² = 0.8975
0
50
100
150
200
250
300
0 1000 2000 3000 4000 5000 6000 7000
y = -0.2915x + 7.5394
R² = 0.8975
4.9
5
5.1
5.2
5.3
5.4
5.5
5.6
0 2 4 6 8 10
