1. Laboratorio de Instrumentación Electrónica
Ing. Electrónica UNSAAC

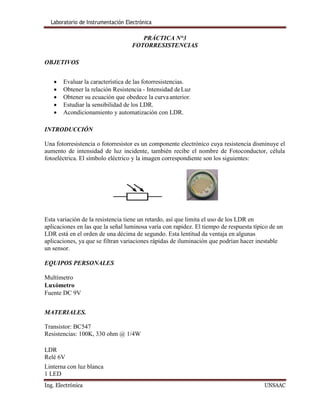

PRÁCTICA N°3
FOTORRESISTENCIAS
OBJETIVOS
 Evaluar la característica de las fotorresistencias.
 Obtener la relación Resistencia - Intensidad deLuz
 Obtener su ecuación que obedece la curvaanterior.
 Estudiar la sensibilidad de los LDR.
 Acondicionamiento y automatización con LDR.
INTRODUCCIÓN
Una fotorresistencia o fotorresistor es un componente electrónico cuya resistencia disminuye el
aumento de intensidad de luz incidente, también recibe el nombre de Fotoconductor, célula
fotoeléctrica. El símbolo eléctrico y la imagen correspondiente son los siguientes:
Esta variación de la resistencia tiene un retardo, así que limita el uso de los LDR en
aplicaciones en las que la señal luminosa varía con rapidez. El tiempo de respuesta típico de un
LDR está en el orden de una décima de segundo. Esta lentitud da ventaja en algunas
aplicaciones, ya que se filtran variaciones rápidas de iluminación que podrían hacer inestable
un sensor.
EQUIPOS PERSONALES
Multímetro
Luxómetro
Fuente DC 9V
MATERIALES.
Transistor: BC547
Resistencias: 100K, 330 ohm @ 1/4W
LDR
Relé 6V
Linterna con luz blanca
1 LED

2. Laboratorio de Instrumentación Electrónica
Ing. Electrónica UNSAAC

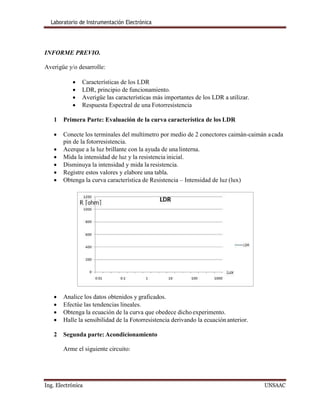

INFORME PREVIO.
Averigüe y/o desarrolle:
 Características de los LDR
 LDR, principio de funcionamiento.
 Averigüe las características más importantes de los LDR a utilizar.
 Respuesta Espectral de una Fotorresistencia
1 Primera Parte: Evaluación de la curva característica de los LDR
 Conecte los terminales del multímetro por medio de 2 conectores caimán-caimán acada
pin de la fotorresistencia.
 Acerque a la luz brillante con la ayuda de una linterna.
 Mida la intensidad de luz y la resistencia inicial.
 Disminuya la intensidad y mida la resistencia.
 Registre estos valores y elabore una tabla.
 Obtenga la curva característica de Resistencia – Intensidad de luz (lux)
 Analice los datos obtenidos y graficados.
 Efectúe las tendencias lineales.
 Obtenga la ecuación de la curva que obedece dichoexperimento.
 Halle la sensibilidad de la Fotorresistencia derivando la ecuación anterior.
2 Segunda parte: Acondicionamiento
Arme el siguiente circuito:

3. Laboratorio de Instrumentación Electrónica
Ing. Electrónica UNSAAC
 Acerque y/o aleje la linterna encendida hacia la fotorresistencia.
 Registre 10 valores de tensión y resistencia.
 Obtenga la gráfica de la Tensión – resistencia LDR
 Analice los datos obtenidos y graficados.
 Obtenga la ecuación de la curva.
 Halle la sensibilidad del circuito acondicionado.
