Los medios guiados como el cable coaxial, el par trenzado y la fibra óptica permiten transmitir señales a larga distancia. Los medios no guiados como las microondas, ondas de radio e infrarrojos usan ondas electromagnéticas para la transmisión inalámbrica de datos, pero tienen un ancho de banda más limitado. La transmisión vía satélite es efectiva para comunicaciones a larga distancia.

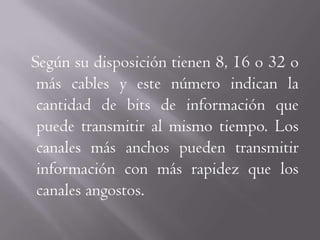

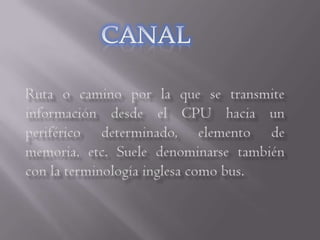

2. Según su disposición tienen 8, 16 o 32 o
más cables y este número indican la
cantidad de bits de información que
puede transmitir al mismo tiempo. Los
canales más anchos pueden transmitir
información con más rapidez que los
canales angostos.

3. Son un soporte físico utilizado para el envío de
datos por la red
Medios Guiados
Medios de Transmisión
Medios No Guiados (inalámbricos)

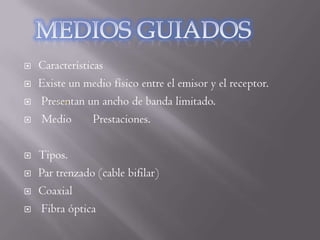

4.  Características
 Existe un medio físico entre el emisor y el receptor.
 Presentan un ancho de banda limitado.
 Medio Prestaciones.
 Tipos.
 Par trenzado (cable bifilar)
 Coaxial
 Fibra óptica

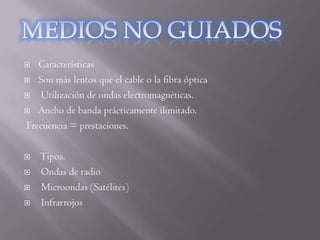

5.  Características
 Son más lentos que el cable o la fibra óptica
 Utilización de ondas electromagnéticas.
 Ancho de banda prácticamente ilimitado.
Frecuencia = prestaciones.
 Tipos.
 Ondas de radio
 Microondas (Satélites)
 Infrarrojos

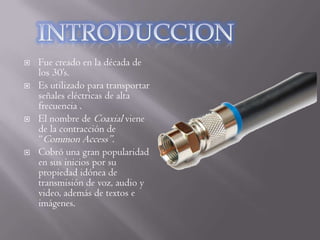

7.  Fue creado en la década de
los 30’s.
 Es utilizado para transportar
señales eléctricas de alta
frecuencia .
 El nombre de Coaxial viene
de la contracción de
“Common Access”.
 Cobró una gran popularidad
en sus inicios por su
propiedad idónea de
transmisión de voz, audio y
video, además de textos e
imágenes.

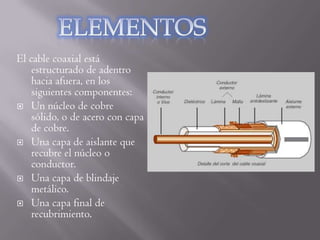

8. El cable coaxial está
estructurado de adentro
hacia afuera, en los
siguientes componentes:
 Un núcleo de cobre
sólido, o de acero con capa
de cobre.
 Una capa de aislante que
recubre el núcleo o
conductor.
 Una capa de blindaje
metálico.
 Una capa final de
recubrimiento.

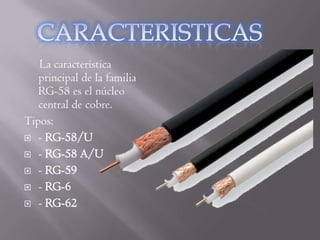

9. La característica
principal de la familia
RG-58 es el núcleo
central de cobre.
Tipos:
 - RG-58/U
 - RG-58 A/U
 - RG-59
 - RG-6
 - RG-62

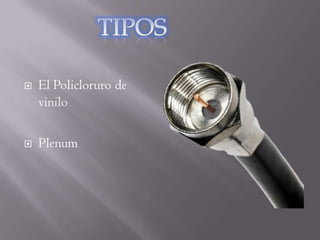

10.  El Policloruro de
vinilo
 Plenum

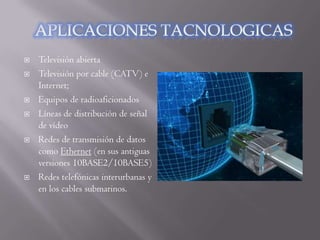

11.  Televisión abierta
 Televisión por cable (CATV) e
Internet;
 Equipos de radioaficionados
 Líneas de distribución de señal
de vídeo
 Redes de transmisión de datos
como Ethernet (en sus antiguas
versiones 10BASE2/10BASE5)
 Redes telefónicas interurbanas y
en los cables submarinos.

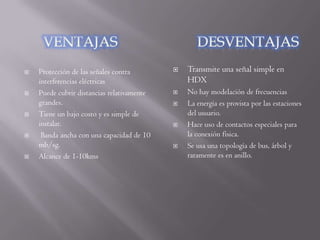

12.  Protección de las señales contra  Transmite una señal simple en
interferencias eléctricas HDX
 Puede cubrir distancias relativamente  No hay modelación de frecuencias
grandes.  La energía es provista por las estaciones
 Tiene un bajo costo y es simple de del usuario.
instalar.  Hace uso de contactos especiales para
 Banda ancha con una capacidad de 10 la conexión física.
mb/sg.  Se usa una topología de bus, árbol y
 Alcance de 1-10kms raramente es en anillo.

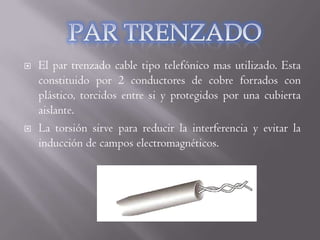

13.  El par trenzado cable tipo telefónico mas utilizado. Esta
constituido por 2 conductores de cobre forrados con
plástico, torcidos entre si y protegidos por una cubierta
aislante.
 La torsión sirve para reducir la interferencia y evitar la
inducción de campos electromagnéticos.

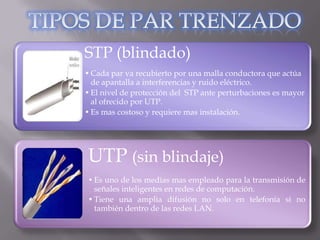

14. STP (blindado)
• Cada par va recubierto por una malla conductora que actúa
de apantalla a interferencias y ruido eléctrico.
• El nivel de protección del STP ante perturbaciones es mayor
al ofrecido por UTP.
• Es mas costoso y requiere mas instalación.
UTP (sin blindaje)
• Es uno de los medias mas empleado para la transmisión de
señales inteligentes en redes de computación.
• Tiene una amplia difusión no solo en telefonía si no
también dentro de las redes LAN.

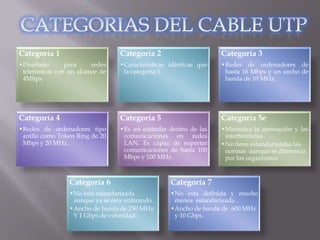

15. Categoría 1 Categoría 2 Categoría 3
•Diseñado para redes •Características idénticas que •Redes de ordenadores de
telefónicas con un alcance de la categoría 1. hasta 16 Mbps y un ancho de
4Mbps. banda de 10 MHz.
Categoría 4 Categoría 5 Categoría 5e
•Redes de ordenadores tipo •Es un estándar dentro de las •Minimiza la atenuación y las
anillo como Token Ring de 20 comunicaciones en redes interferencias .
Mbps y 20 MHz. LAN. Es capaz de soportar •No tiene estandarizadas las
comunicaciones de hasta 100 normas aunque se diferencia
Mbps y 100 MHz. por los organismos
Categoría 6 Categoría 7
•No esta estandarizada •No esta definida y mucho
aunque ya se esta utilizando. menos estandarizada .
•Ancho de banda de 250 MHz •Ancho de banda de 600 MHz
Y 1 Gbps de velocidad. y 10 Gbps.

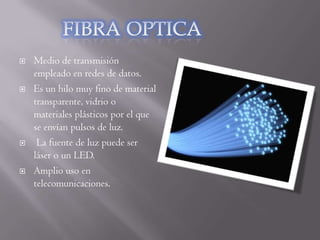

16.  Medio de transmisión
empleado en redes de datos.
 Es un hilo muy fino de material
transparente, vidrio o
materiales plásticos por el que
se envían pulsos de luz.
 La fuente de luz puede ser
láser o un LED.
 Amplio uso en
telecomunicaciones.

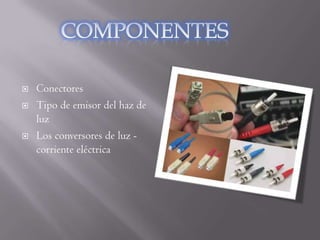

17.  Conectores
 Tipo de emisor del haz de
luz
 Los conversores de luz -
corriente eléctrica

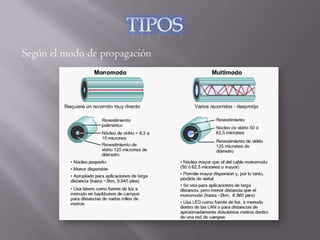

18. Según el modo de propagación

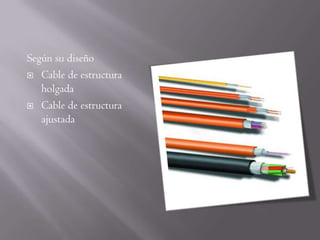

19. Según su diseño
 Cable de estructura
holgada
 Cable de estructura
ajustada

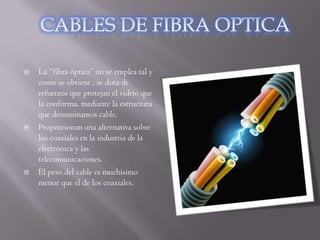

20.  La “fibra óptica” no se emplea tal y
como se obtiene , se dota de
refuerzos que protejan el vidrio que
la conforma, mediante la estructura
que denominamos cable.
 Proporcionan una alternativa sobre
los coaxiales en la industria de la
electrónica y las
telecomunicaciones.
 El peso del cable es muchísimo
menor que el de los coaxiales.

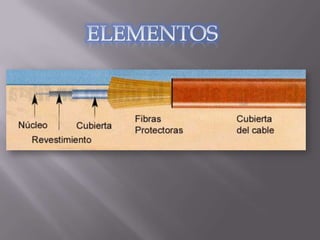

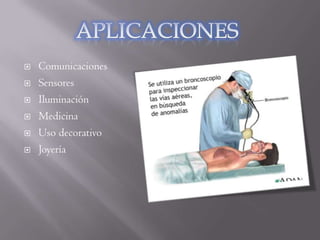

22.  Comunicaciones
 Sensores
 Iluminación
 Medicina
 Uso decorativo
 Joyería

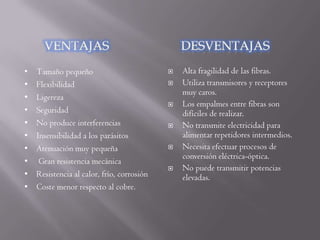

23. • Tamaño pequeño  Alta fragilidad de las fibras.
• Flexibilidad  Utiliza transmisores y receptores
muy caros.
• Ligereza
 Los empalmes entre fibras son
• Seguridad difíciles de realizar.
• No produce interferencias  No transmite electricidad para
• Insensibilidad a los parásitos alimentar repetidores intermedios.
• Atenuación muy pequeña  Necesita efectuar procesos de
conversión eléctrica-óptica.
• Gran resistencia mecánica
 No puede transmitir potencias
• Resistencia al calor, frío, corrosión elevadas.
• Coste menor respecto al cobre.

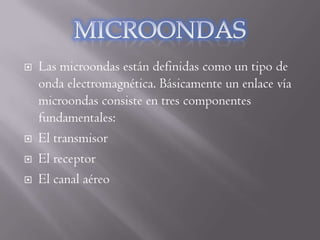

24.  Las microondas están definidas como un tipo de
onda electromagnética. Básicamente un enlace vía
microondas consiste en tres componentes
fundamentales:
 El transmisor
 El receptor
 El canal aéreo

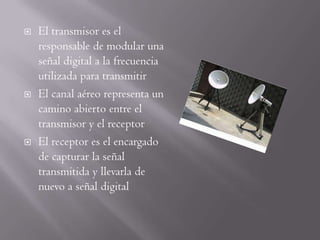

25.  El transmisor es el
responsable de modular una
señal digital a la frecuencia
utilizada para transmitir
 El canal aéreo representa un
camino abierto entre el
transmisor y el receptor
 El receptor es el encargado
de capturar la señal
transmitida y llevarla de
nuevo a señal digital

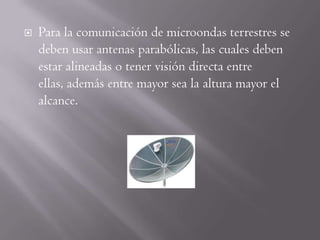

26.  Para la comunicación de microondas terrestres se
deben usar antenas parabólicas, las cuales deben
estar alineadas o tener visión directa entre
ellas, además entre mayor sea la altura mayor el
alcance.

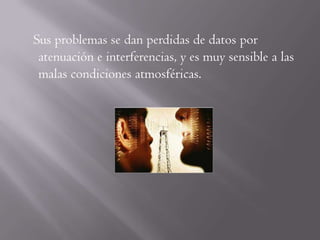

27. Sus problemas se dan perdidas de datos por
atenuación e interferencias, y es muy sensible a las
malas condiciones atmosféricas.

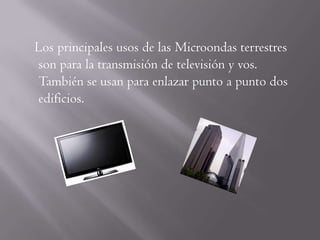

28. Los principales usos de las Microondas terrestres
son para la transmisión de televisión y vos.
También se usan para enlazar punto a punto dos
edificios.

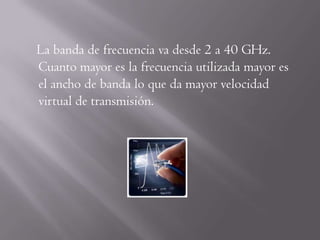

29. La banda de frecuencia va desde 2 a 40 GHz.
Cuanto mayor es la frecuencia utilizada mayor es
el ancho de banda lo que da mayor velocidad
virtual de transmisión.

30. Las ondas de radio son un tipo de radiación
electromagnética . Una onda de radio tiene una
longitud de onda mayor que la luz visible. Las
ondas de radio se usan extensamente en las
comunicaciones.

31. Las ondas de radio transmiten :
 Música
 Conversaciones
 Imágenes
Estas ondas de radio son invisibles e indetectables por el ser
humano

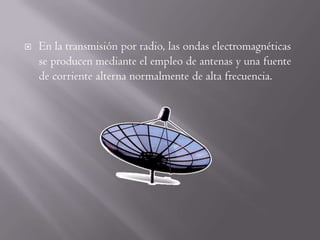

32.  En la transmisión por radio, las ondas electromagnéticas
se producen mediante el empleo de antenas y una fuente
de corriente alterna normalmente de alta frecuencia.

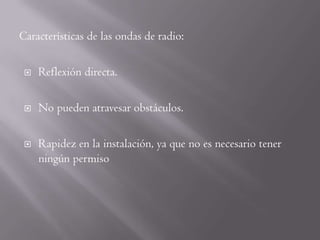

33. Características de las ondas de radio:
 Reflexión directa.
 No pueden atravesar obstáculos.
 Rapidez en la instalación, ya que no es necesario tener
ningún permiso

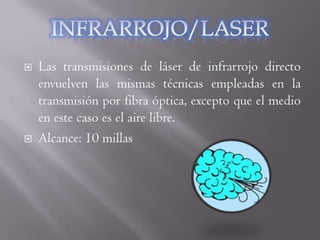

34.  Las transmisiones de láser de infrarrojo directo
envuelven las mismas técnicas empleadas en la
transmisión por fibra óptica, excepto que el medio
en este caso es el aire libre.
 Alcance: 10 millas

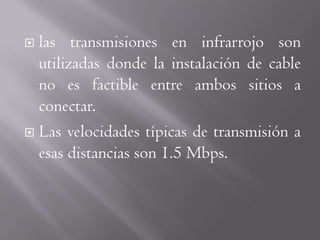

35.  las transmisiones en infrarrojo son
utilizadas donde la instalación de cable
no es factible entre ambos sitios a
conectar.
 Las velocidades típicas de transmisión a
esas distancias son 1.5 Mbps.

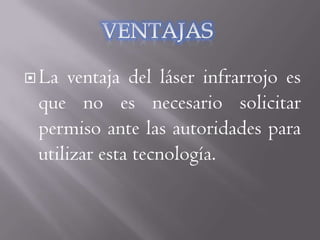

36.  La ventaja del láser infrarrojo es
que no es necesario solicitar
permiso ante las autoridades para
utilizar esta tecnología.

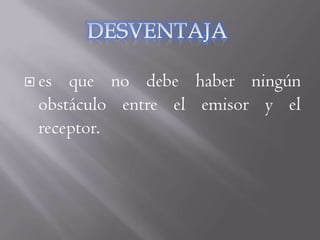

37.  es que no debe haber ningún
obstáculo entre el emisor y el
receptor.

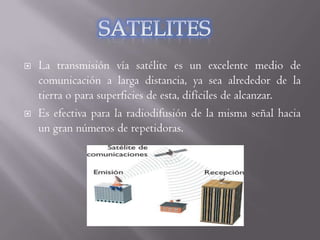

39.  La transmisión vía satélite es un excelente medio de
comunicación a larga distancia, ya sea alrededor de la
tierra o para superficies de esta, difíciles de alcanzar.
 Es efectiva para la radiodifusión de la misma señal hacia
un gran números de repetidoras.

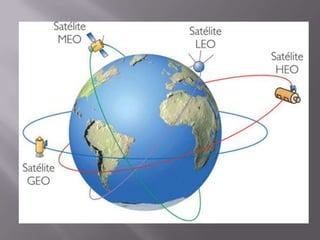

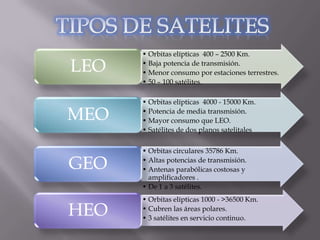

40. • Orbitas elípticas 400 – 2500 Km.
LEO • Baja potencia de transmisión.
• Menor consumo por estaciones terrestres.
• 50 – 100 satélites.
• Orbitas elípticas 4000 - 15000 Km.
MEO • Potencia de media transmisión.
• Mayor consumo que LEO.
• Satélites de dos planos satelitales
• Orbitas circulares 35786 Km.
GEO • Altas potencias de transmisión.
• Antenas parabólicas costosas y
amplificadores .
• De 1 a 3 satélites.
• Orbitas elípticas 1000 - >36500 Km.
HEO • Cubren las áreas polares.
• 3 satélites en servicio continuo.

42. El nombre Bluetooth viene de un rey danés llamado
Harald Blatand (en inglés “Bluetooth”)

43. Bluetooth es un sistema de radio que opera en la banda de
frecuencia libre de 2.4 GHz, esta banda de frecuencia está
disponible en la mayor parte del mundo

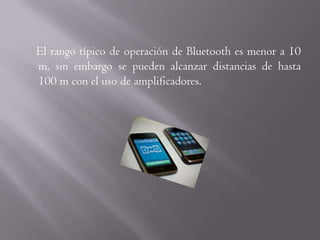

44. El rango típico de operación de Bluetooth es menor a 10
m, sin embargo se pueden alcanzar distancias de hasta
100 m con el uso de amplificadores.

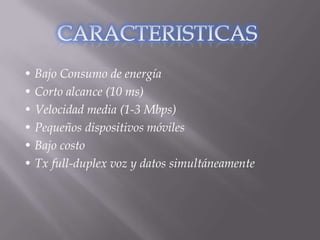

45. • Bajo Consumo de energía
• Corto alcance (10 ms)
• Velocidad media (1-3 Mbps)
• Pequeños dispositivos móviles
• Bajo costo
• Tx full-duplex voz y datos simultáneamente

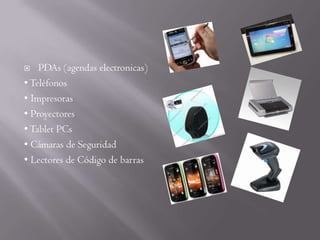

46.  PDAs (agendas electronicas)
• Teléfonos
• Impresoras
• Proyectores
• Tablet PCs
• Cámaras de Seguridad
• Lectores de Código de barras

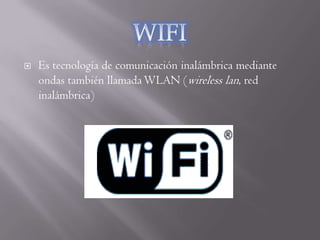

47.  Es tecnología de comunicación inalámbrica mediante
ondas también llamada WLAN (wireless lan, red
inalámbrica)

48. En la actualidad podemos encontrarnos con dos tipos de
comunicación WIFI:
 802.11b, 11 Mb/seg
 802.11g, 54 MB/seg

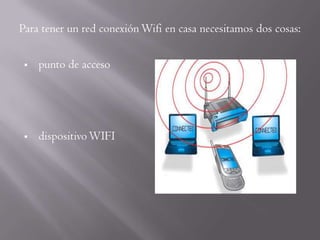

49. Para tener un red conexión Wifi en casa necesitamos dos cosas:
 punto de acceso
 dispositivo WIFI

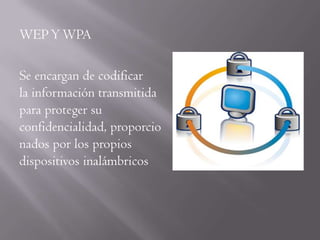

50. WEP Y WPA
Se encargan de codificar
la información transmitida
para proteger su
confidencialidad, proporcio
nados por los propios
dispositivos inalámbricos

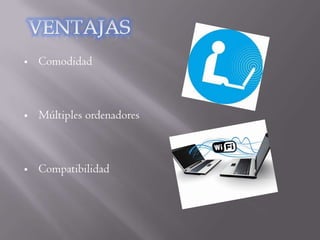

51.  Comodidad
 Múltiples ordenadores
 Compatibilidad

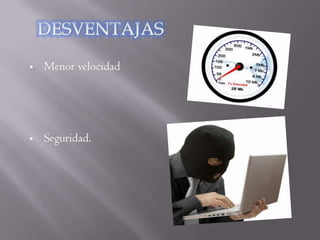

52.  Menor velocidad
 Seguridad.
