Pautas Actuación en Instalaciones con GasPautas Actuación en Instalaciones con Gas

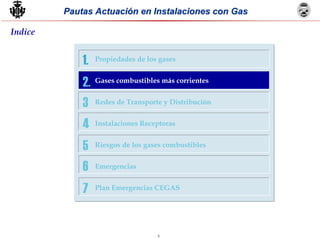

Indice
1.
2.
3
4
5
6
7
Propiedades de los gases
Gases combustibles más corrientes
Redes de Transporte y Distribución
Instalaciones Receptoras
Riesgos de los gases combustibles
Emergencias
Plan Emergencias CEGAS

3
Reactividad
Los gases en función de su reactividad pueden ser:
combustibles (acetileno, butano, Gas Natural, hidrógeno,...)
comburentes (oxígeno, aire, cloro,...), necesarios para la combustión
inertes (nitrógeno, CO2, helio...), ni arden ni favorecen la oxidación
La densidad de los gases se expresa con respecto a la densidad del aire
Los gases menos densos que el aire (hidrógeno, gas natural,...) tienden a ascender en la
atmósfera y los más densos a acumularse a ras del suelo (CO2, propano, butano,...)
Densidad

4
Acción sobre el organismo humano
Los gases en función de su acción sobre el organismo humano pueden ser:
tóxicos (monóxido de carbono, cloro, peróxido de nitrógeno,...)
anestésicos (óxido nitroso,...)
inocuos (N2, CO2, gas natural,...),que también pueden resultar dañinos por desplazar al O2
Entre los gases combustibles de uso corriente los únicos tóxicos son los que contienen CO
El CO se combina fuertemente con la hemoglobina de la sangre bloqueándola e impidiendo su
actuación como transportadora de O2. Con un 0,1% de CO en la atmósfera se puede llegar al límite
mortal.
Potencia calorífica: cantidad de calor que suministra la combustión de un m3 o un kg del gas.
Límites de inflamabilidad (inferior y superior): corresponden a las composiciones en % de gas en
aire entre las cuales a presión y Tª ambiente la mezcla es inflamable.
Tª Inflamación: Tª a la cual se inflama una mezcla estequiométrica de gas-aire sin necesidad del
concurso de un punto de ignición.
Otras propiedades

5
Indice
2.
3
4
5
6
7
1. Propiedades de los gases
Emergencias

6
Los G.L.P
Se obtienen de la destilación del petróleo y no tienen olor por lo que para poder detectar
cualquier fuga se les adicionan compuestos (THT).
Los más importantes son el butano y el propano.
Las botellas domésticas de butano van provistas de un disco de ruptura tarado a 26 Kg/cm2.
Además están previstas para resistir más de 50 Kg /cm2 por lo cual es prácticamente imposible
que una botella sometida a un incendio estalle (pero tener en cuenta el chorro de gas inflamado).
Las botellas pequeñas (color azul) no disponen de disco por lo que sí pueden llegar a estallar.
El Gas Natural
Está formado por alrededor de un 90% de metano y pequeñas cantidades de etano, N2 y CO2
Se transporta mediante tuberías a presión o licuado mediante buques metaneros o camiones a
160º bajo cero. Cuando está licuado se le conoce como G.N.L (Gas Natural Licuado).
Se le añade THT (Tetrahidrotiofeno) para odorizar el gas ya que por sí mismo no tiene olor.
Es un gas seco, es decir no lleva vapor de agua en suspensión.
Su Límite Inferior de inflamabilidad está en torno al 4,7 % y el gas empieza a oler cuando está
en torno al 1%

7

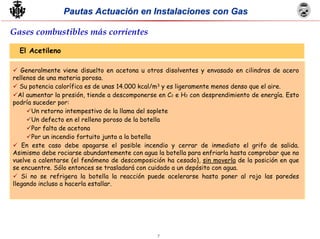

El Acetileno
Generalmente viene disuelto en acetona u otros disolventes y envasado en cilindros de acero
rellenos de una materia porosa.
Su potencia calorífica es de unas 14.000 kcal/m3 y es ligeramente menos denso que el aire.
Al aumentar la presión, tiende a descomponerse en C2 e H2 con desprendimiento de energía. Esto
podría suceder por:
Un retorno intempestivo de la llama del soplete
Un defecto en el relleno poroso de la botella
Por falta de acetona
Por un incendio fortuito junto a la botella
En este caso debe apagarse el posible incendio y cerrar de inmediato el grifo de salida.
Asimismo debe rociarse abundantemente con agua la botella para enfriarla hasta comprobar que no
vuelve a calentarse (el fenómeno de descomposición ha cesado), sin moverla de la posición en que
se encuentre. Sólo entonces se trasladará con cuidado a un depósito con agua.
Si no se refrigera la botella la reacción puede acelerarse hasta poner al rojo las paredes
llegando incluso a hacerla estallar.

8
Oxido deOxido de
CarbonoCarbono
Fórmula
Densidad relativa (aire = 1)
Tª ebullición a 1 atm (ºC)
Potencia calorífica (kcal/m3)
Límites inflamabilidad
•Inferior
•Superior
Tª Inflamación (ºC)
HidrógenoHidrógeno PropanoPropano ButanoButano AcetilenoAcetileno GasGas
CiudadCiudad
GasGas
NaturalNatural
CO
0,967
-191
3020
12,5
74,0
609
H2
0,069
-253
3050
4,0
75,0
572
C3 H8
1,562
-42
24350
2,4
9,5
468
C4 H10
2,091
-0,5
32060
1,6
8,5
410
C2 H2
0,906
-84
13980
2,5
80,0
305
-
0,560
-
4200
5,8
45,6
590
-
0,640
-
11000
4,7
13,7
520

9
Indice
3
4
5
6
7
1.
2.
Emergencias

10

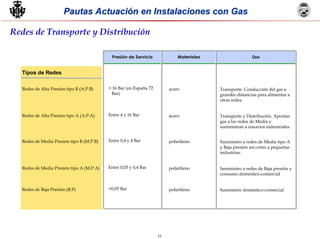

Presión de ServicioPresión de Servicio
Tipos de Redes
Redes de Alta Presión tipo B (A.P.B)
Redes de Alta Presión tipo A (A.P.A)
Redes de Media Presión tipo B (M.P.B)
Redes de Media Presión tipo A (M.P.A)
Redes de Baja Presión (B.P)
MaterialesMateriales UsoUso
> 16 Bar (en España 72
Bar)
Entre 4 y 16 Bar
Entre 0,4 y 4 Bar
Entre 0,05 y 0,4 Bar
<0,05 Bar
acero
acero
polietileno
polietileno
polietileno
Transporte. Conducción del gas a
grandes distancias para alimentar a
otras redes.
Transporte y Distribución. Aportan
gas a las redes de Media y
suministran a usuarios industriales.
Suministro a redes de Media tipo A
y Baja presión así como a pequeñas
industrias.
Suministro a redes de Baja presión y
consumo doméstico-comercial
Suministro doméstico-comercial

11
Indice
4
5
6
7
1.
2.
3
Emergencias

12
La instalación puede ser:
• Centralizada: Existe una caseta, armario o cuarto de contadores (fig.1) en el que hay
instaladas una válvula y el contador por cliente. De aquí sale una tubería individual a cada
uno de los clientes. Debido a que la batería de contadores debe situarse en un local
previsto únicamente para este fin, provisto de ventilación, cerrado con puerta, provisto
de alumbrado,...cuando estas condiciones no se cumplen en los bajos del edificio puede
encontrarse una ubicación adecuada en la azotea del mismo (fig.2).
• Con contadores en vivienda: una única tubería discurre generalmente por fachada y tiene
las derivaciones necesarias para alimentar a todas las viviendas.
Instalaciones Comunes en B.P y M.P.A

13
Fig.1 y 2
Fig.1 - Centralización Contadores en bajo
Fig.2 - Centralización Contadores en azotea

14

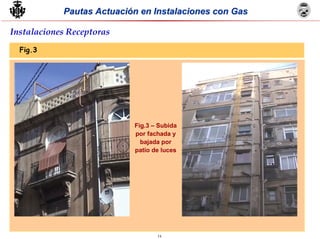

Fig.3
Fig.3 – Subida
por fachada y
bajada por
patio de luces

15
Es interesante resaltar las llaves que pueden, en un momento dado, servir para cortar el
suministro de gas:
Llave de acometida en la acera junto a la entrada del local o en el interior del armario
regulador en la distribución a media presión
En algunos casos, llave de montante en la base de cada tubería montante.
Llave de contador a la entrada de cada contador.
Llaves de corte de suministro

16
Llave de abonado en la derivación de cada domicilio, accesible y accionable facilmente.
Llave de aparato en la instalación fija, antes de cada aparato.
Llaves de corte de suministro

17
Indice
5
6
7
1.
2.
3
4
Emergencias

18

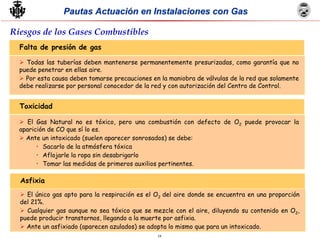

Riesgos de los Gases Combustibles
Todas las tuberías deben mantenerse permanentemente presurizadas, como garantía que no
puede penetrar en ellas aire.
Por esta causa deben tomarse precauciones en la maniobra de válvulas de la red que solamente
debe realizarse por personal conocedor de la red y con autorización del Centro de Control.
Falta de presión de gas
El Gas Natural no es tóxico, pero una combustión con defecto de O2 puede provocar la
aparición de CO que sí lo es.
Ante un intoxicado (suelen aparecer sonrosados) se debe:
• Sacarlo de la atmósfera tóxica
• Aflojarle la ropa sin desabrigarlo
• Tomar las medidas de primeros auxilios pertinentes.
Toxicidad
El único gas apto para la respiración es el O2 del aire donde se encuentra en una proporción
del 21%.
Cualquier gas aunque no sea tóxico que se mezcle con el aire, diluyendo su contenido en O2,
puede producir transtornos, llegando a la muerte por asfixia.
Ante un asfixiado (aparecen azulados) se adopta lo mismo que para un intoxicado.
Asfixia

19

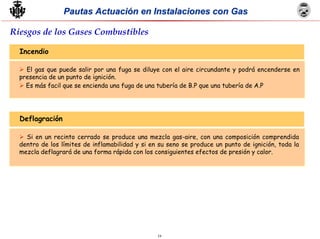

Riesgos de los Gases Combustibles
El gas que puede salir por una fuga se diluye con el aire circundante y podrá encenderse en
presencia de un punto de ignición.
Es más facil que se encienda una fuga de una tubería de B.P que una tubería de A.P
Incendio
Si en un recinto cerrado se produce una mezcla gas-aire, con una composición comprendida
dentro de los límites de inflamabilidad y si en su seno se produce un punto de ignición, toda la
mezcla deflagrará de una forma rápida con los consiguientes efectos de presión y calor.
Deflagración

20
Indice
6
7
1.
2.
3
4
5
Emergencias
Generalidades
Fichas Emergencias

21
Generalidades
Ante cualquier tipo de emergencia, es necesario actuar con rapidez, pero con la calma
necesaria para analizar todas las circunstancias de forma que:
Se valoren los riesgos reales existentes
No se introduzca con una actuación incorrecta nuevos riesgos o se aumenten los
existentes
Se produzcan las mínimas molestias a los usuarios del gas o de las vías de circulación
Se resuelva la emergencia en el menor tiempo posible
Siempre debe contarse de inmediato con la empresa suministradora para que ponga en
marcha su plan de emergencias.
Emergencias

22
Accidente en una red de transporte o distribución con fuga pero sin incendiar
Avisar inmediatamente a la Compañía Distribuidora de Gas
Eliminar cualquier punto de ignición cercano a la fuga. Cerrar puertas y ventanas de los
edificios cercanos. La extensión de la zona de riesgo viene determinada por aquella en la que se
perciba olor a gas o en la que un explosímetro marque más del 25% LIE.
Alejar a las personas no imprescindibles y acordonar el área. Destapar los registros de cloacas,
conducciones, teléfonos, semáforos,...para ventilarlos
Si es posible, taponar la fuga con trapos, una estaca de madera, etc... Si la tubería está
totalmente seccionada, tan necesario es taponar la rama por la que viene el gas como la otra.
Ante una fuga importante de gas puede ser conveniente dirigir o disipar la nube gaseosa
mediante agua pulverizada a presión, evitando inundar la zona de la fuga.
Evitar la maniobra de válvulas de red, operaciones que solo debe realizar el personal de la
Compañía Distribuidora. Se exceptúan las llaves de acometida que pueden cerrarse en caso de
necesidad pero que bajo ningún concepto se reabrirán.
Ante las fugas conviene recordar:
El caudal que sale por un orificio es directamente proporcional a la sección del
orificio y a la raíz cuadrada de la presión
Un derrame de Gas Natural Licuado es mucho más grave que una de gas, ya que el
volumen del líquido derramado equivale a evaporarse 500 veces el volumen de gas
El espectacular mayor ruido que se produce en una fuga de gas a presión elevada no
tiene por que identificarse con un mayor peligro inminente.
Emergencias - Ficha Nº1

23

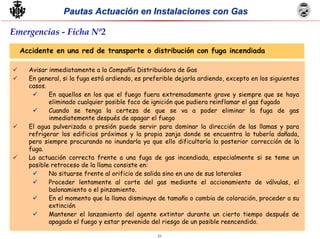

Accidente en una red de transporte o distribución con fuga incendiada
Avisar inmediatamente a la Compañía Distribuidora de Gas
En general, si la fuga está ardiendo, es preferible dejarla ardiendo, excepto en los siguientes
casos.
En aquellos en los que el fuego fuera extremadamente grave y siempre que se haya
eliminado cualquier posible foco de ignición que pudiera reinflamar el gas fugado
Cuando se tenga la certeza de que se va a poder eliminar la fuga de gas
inmediatemente después de apagar el fuego
El agua pulverizada a presión puede servir para dominar la dirección de las llamas y para
refrigerar los edificios próximos y la propia zanja donde se encuentra la tubería dañada,
pero siempre procurando no inundarla ya que ello dificultaría la posterior corrección de la
fuga.
La actuación correcta frente a una fuga de gas incendiada, especialmente si se teme un
posible retroceso de la llama consiste en:
No situarse frente al orificio de salida sino en uno de sus laterales
Proceder lentamente al corte del gas mediante el accionamiento de válvulas, el
balonamiento o el pinzamiento.
En el momento que la llama disminuye de tamaño o cambia de coloración, proceder a su
extinción
Mantener el lanzamiento del agente extintor durante un cierto tiempo después de
apagado el fuego y estar prevenido del riesgo de un posible reencendido.

24
Emergencias en las instalaciones receptoras
Si se produce una fuga de gas en el interior de un local, las precauciones a tomar serán:
Apagar los fuegos y suprimir los posibles focos de ignición (no accionar interruptores, no
tocar timbres eléctricos, si es posible, cortar la corriente eléctrica desde una zona segura).
Ventilar abriendo puertas y ventanas
Cerrar la llave del contador de gas y en su caso la llave de acometida. Ésta última tan solo
podrá ser reabierta por la compañía suministradora
Avisar a la compañía suministradora

25

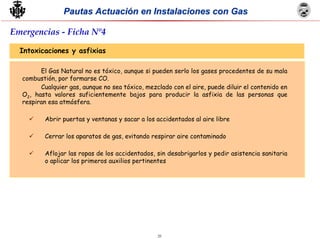

Intoxicaciones y asfixias
El Gas Natural no es tóxico, aunque si pueden serlo los gases procedentes de su mala
combustión, por formarse CO.
Cualquier gas, aunque no sea tóxico, mezclado con el aire, puede diluir el contenido en
O2, hasta valores suficientemente bajos para producir la asfixia de las personas que
respiran esa atmósfera.
Abrir puertas y ventanas y sacar a los accidentados al aire libre
Cerrar los aparatos de gas, evitando respirar aire contaminado
Aflojar las ropas de los accidentados, sin desabrigarlos y pedir asistencia sanitaria
o aplicar los primeros auxilios pertinentes

26
Indice
6
7
1.
2.
3
4
5
Emergencias

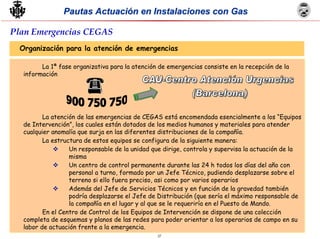

27
Organización para la atención de emergencias
La 1ª fase organizativa para la atención de emergencias consiste en la recepción de la
información
La atención de las emergencias de CEGAS está encomendada esencialmente a los “Equipos
de Intervención”, los cuales están dotados de los medios humanos y materiales para atender
cualquier anomalía que surja en las diferentes distribuciones de la compañía.
La estructura de estos equipos se configura de la siguiente manera:
Un responsable de la unidad que dirige, controla y supervisa la actuación de la
misma
Un centro de control permanente durante las 24 h todos los días del año con
personal a turno, formado por un Jefe Técnico, pudiendo desplazarse sobre el
terreno si ello fuera preciso, asi como por varios operarios
Además del Jefe de Servicios Técnicos y en función de la gravedad también
podría desplazarse el Jefe de Distribución (que sería el máximo responsable de
la compañía en el lugar y al que se le requeriría en el Puesto de Mando.
En el Centro de Control de los Equipos de Intervención se dispone de una colección
completa de esquemas y planos de las redes para poder orientar a los operarios de campo en su
labor de actuación frente a la emergencia.

Gases

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Gases

Más de Carlos Alberto

Gases
