1. PREVENCION Y LUCHAPREVENCION Y LUCHA
CONTRA EL FUEGOCONTRA EL FUEGO
INCENDIOS DE GASES

2. CARACTERISTICAS DE LOS GASESCARACTERISTICAS DE LOS GASES
SIN FORMA NI VOLUMEN PROPIOSIN FORMA NI VOLUMEN PROPIO
FUERZAS DE REPULSION MAYOR A COHESIONFUERZAS DE REPULSION MAYOR A COHESION
BAJA DENSIDAD Y LIBERTAD DE MOVIMIENTOBAJA DENSIDAD Y LIBERTAD DE MOVIMIENTO
SENSIBLES A LA VARIACION DE TEMPERATURASENSIBLES A LA VARIACION DE TEMPERATURA
SE EXPANDEN Y CONTRAEN FACILMENTESE EXPANDEN Y CONTRAEN FACILMENTE
TENDENCIA A OCUPAR TODO EL AMBIENTETENDENCIA A OCUPAR TODO EL AMBIENTE
PUEDEN PRESENTAR VARIOS RIESGOSPUEDEN PRESENTAR VARIOS RIESGOS

3. PRINCIPALES RIESGOSPRINCIPALES RIESGOS
SU ESTADO FISICO
INFLAMABILIDAD
TOXICIDAD
PODER DE OXIDACION
PODER DE CORROSION
SON ASFIXIANTES SIMPLES
EXPLOSIONES DE CONTENEDORES
(COMPRIMIDOS Y/O LICUADOS)

4. PERCEPCION EN AMBIENTEPERCEPCION EN AMBIENTE
ALGUNOS TIENEN OLOR Y COLOR (CLORO)
OTROS NO SON DETECTADOS (MONOXIDO)
EN OTROS EL UMBRAL DEL OLOR ESTA A
NIVELES PELIGROSOS (Sulfuro de Hidrógeno)
ALGUNOS LICUADOS SON ODORIZADOS
(METANO Y PROPANO)
TODOS DEBEN DETECTARSE CON EL USO DE
INSTRUMENTOS ESPECIFICOS
DIFICULTADES DE PERCEPCION ANTE FUGAS
Y/O DERRAMES.

5. CARACTERISTICAS FISICASCARACTERISTICAS FISICAS
Y QUIMICAS IMPORTANTESY QUIMICAS IMPORTANTES

6. DENSIDAD GASDENSIDAD GAS
Tomando como referencia la densidad del aire = 1:
- Si es mayor, tenderá a bajar estratificándose
- Si es menor tenderá a expandirse diluyendose en el aire
Su conocimiento nos permitirá :
- Valorar la dispersión de una nube
- Comportamiento hacia la atmósfera
- Comportamiento a nivel del suelo
- Posibilidad de acumulaciones peligrosas
IMPORTANCIA DEL DATO
A VELOCIDADES DE VIENTO SUPERIORES A 2 m/seg (72 km/h),
UN GAS QUE TENGA DENSIDAD DE 0,8 SE CONSIDERA COMO
DE 1 ó MAYOR

7. PRESION DE VAPORPRESION DE VAPOR
Es el empuje con el que las moléculas del producto tienden a
equilibrarse con la presión atmosférica. Esto implica que una
presión de vapor mayor que 1 permitirá a las moléculas de
producto abandonar la superficie del líquido para
transformarse en GAS
Su conocimiento nos permitirá :
• Tener una idea aproximada a la zonificación de la intervención
• Predecir las dificultades operativas al aumentar éste valor
(por ejemplo en operaciones de taponamiento de fugas)
IMPORTANCIA DEL DATO

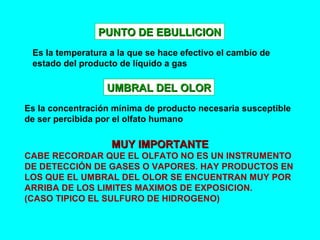

8. PUNTO DE EBULLICIONPUNTO DE EBULLICION
Es la temperatura a la que se hace efectivo el cambio de
estado del producto de líquido a gas
UMBRAL DEL OLORUMBRAL DEL OLOR
Es la concentración mínima de producto necesaria susceptible
de ser percibida por el olfato humano
MUY IMPORTANTEMUY IMPORTANTE
CABE RECORDAR QUE EL OLFATO NO ES UN INSTRUMENTO
DE DETECCIÓN DE GASES O VAPORES. HAY PRODUCTOS EN
LOS QUE EL UMBRAL DEL OLOR SE ENCUENTRAN MUY POR
ARRIBA DE LOS LIMITES MAXIMOS DE EXPOSICION.
(CASO TIPICO EL SULFURO DE HIDROGENO)

9. DEFINICION DE “GAS”DEFINICION DE “GAS”
ESTADO FISICO DE LA MATERIA SIN FORMA NI VOLUMEN
PROPIO QUE SE ADAPTA AL RECIPIENTE CONTENEDOR
IMPORTANTE
Todas las sustancias pueden adoptar el estado gaseoso según
la temperatura y presión que se les aplique. El término GAS
será para las que a TPN mantengan ese estado

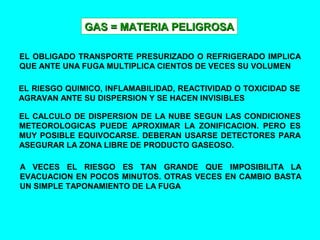

10. GAS = MATERIA PELIGROSAGAS = MATERIA PELIGROSA
EL OBLIGADO TRANSPORTE PRESURIZADO O REFRIGERADO IMPLICA
QUE ANTE UNA FUGA MULTIPLICA CIENTOS DE VECES SU VOLUMEN
EL RIESGO QUIMICO, INFLAMABILIDAD, REACTIVIDAD O TOXICIDAD SE
AGRAVAN ANTE SU DISPERSION Y SE HACEN INVISIBLES
EL CALCULO DE DISPERSION DE LA NUBE SEGUN LAS CONDICIONES
METEOROLOGICAS PUEDE APROXIMAR LA ZONIFICACION. PERO ES
MUY POSIBLE EQUIVOCARSE. DEBERAN USARSE DETECTORES PARA
ASEGURAR LA ZONA LIBRE DE PRODUCTO GASEOSO.
A VECES EL RIESGO ES TAN GRANDE QUE IMPOSIBILITA LA
EVACUACION EN POCOS MINUTOS. OTRAS VECES EN CAMBIO BASTA
UN SIMPLE TAPONAMIENTO DE LA FUGA

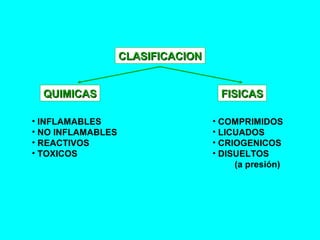

11. CLASIFICACIONCLASIFICACION
QUIMICASQUIMICAS FISICASFISICAS
• INFLAMABLES
• NO INFLAMABLES
• REACTIVOS
• TOXICOS
• COMPRIMIDOS
• LICUADOS
• CRIOGENICOS
• DISUELTOS
(a presión)

12. GASES INFLAMABLESGASES INFLAMABLES
CUALQUIER GAS QUE PUEDA ARDER EN CONDICIONES
NORMALES DE OXIGENO EN EL AIRE. ENTRARA EN
COMBUSTION SOLO DENTRO DE CIERTOS LIMITES Y
TEMPERATURA DE IGNICION
GASES NO INFLAMABLESGASES NO INFLAMABLES
NO ARDEN EN NINGUNA CONCENTRACION PERO ALGUNOS
PUEDEN MANTENER LA COMBUSTION DE OTRAS MATERIAS O
SOFOCARLAS EN OTROS CASOS. HAY OXIDANTES E INERTES.
GASES REACTIVOSGASES REACTIVOS
REACCIONAN CON OTRAS MATERIAS O CONSIGO MISMO
GENERANDO ALTA TEMPERATURA O PRODUCTOS DE REACCION
POTENCIALMENTE PELIGROSOS. EL FLUOR REACCIONA CON
CASI TODAS LAS SUSTANCIAS ORGANICAS PRODUCIENDO
LLAMAS, TAMBIEN EL CLORO (NO INFLAMABLE) CON EL
HIDROGENO PRODUCE LLAMA

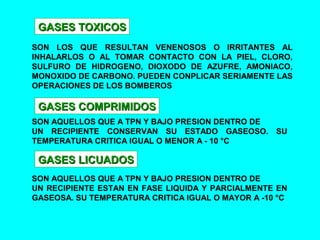

13. GASES TOXICOSGASES TOXICOS
SON LOS QUE RESULTAN VENENOSOS O IRRITANTES AL
INHALARLOS O AL TOMAR CONTACTO CON LA PIEL, CLORO,
SULFURO DE HIDROGENO, DIOXODO DE AZUFRE, AMONIACO,
MONOXIDO DE CARBONO. PUEDEN CONPLICAR SERIAMENTE LAS
OPERACIONES DE LOS BOMBEROS
GASES COMPRIMIDOSGASES COMPRIMIDOS
SON AQUELLOS QUE A TPN Y BAJO PRESION DENTRO DE
UN RECIPIENTE CONSERVAN SU ESTADO GASEOSO. SU
TEMPERATURA CRITICA IGUAL O MENOR A - 10 °C
GASES LICUADOSGASES LICUADOS
SON AQUELLOS QUE A TPN Y BAJO PRESION DENTRO DE
UN RECIPIENTE ESTAN EN FASE LIQUIDA Y PARCIALMENTE EN
GASEOSA. SU TEMPERATURA CRITICA IGUAL O MAYOR A -10 °C

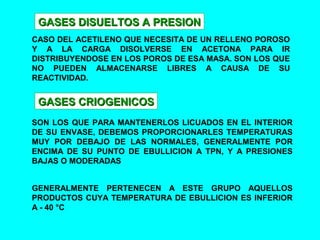

14. GASES DISUELTOS A PRESIONGASES DISUELTOS A PRESION
CASO DEL ACETILENO QUE NECESITA DE UN RELLENO POROSO
Y A LA CARGA DISOLVERSE EN ACETONA PARA IR
DISTRIBUYENDOSE EN LOS POROS DE ESA MASA. SON LOS QUE
NO PUEDEN ALMACENARSE LIBRES A CAUSA DE SU
REACTIVIDAD.
GASES CRIOGENICOSGASES CRIOGENICOS
SON LOS QUE PARA MANTENERLOS LICUADOS EN EL INTERIOR
DE SU ENVASE, DEBEMOS PROPORCIONARLES TEMPERATURAS
MUY POR DEBAJO DE LAS NORMALES, GENERALMENTE POR
ENCIMA DE SU PUNTO DE EBULLICION A TPN, Y A PRESIONES
BAJAS O MODERADAS
GENERALMENTE PERTENECEN A ESTE GRUPO AQUELLOS
PRODUCTOS CUYA TEMPERATURA DE EBULLICION ES INFERIOR
A - 40 °C

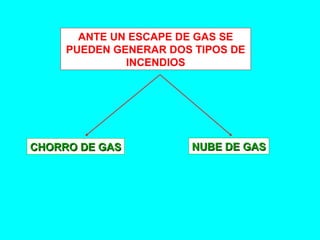

15. ANTE UN ESCAPE DE GAS SE
PUEDEN GENERAR DOS TIPOS DE
INCENDIOS
CHORRO DE GASCHORRO DE GAS NUBE DE GASNUBE DE GAS

16. INCENDIO DE UN CHORROINCENDIO DE UN CHORRO
DE GASDE GAS

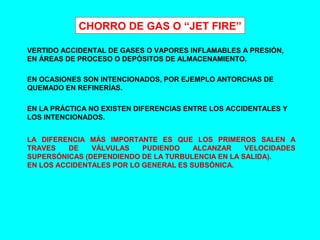

17. CHORRO DE GAS O “JET FIRE”
VERTIDO ACCIDENTAL DE GASES O VAPORES INFLAMABLES A PRESIÓN,
EN ÁREAS DE PROCESO O DEPÓSITOS DE ALMACENAMIENTO.
EN OCASIONES SON INTENCIONADOS, POR EJEMPLO ANTORCHAS DE
QUEMADO EN REFINERÍAS.
EN LA PRÁCTICA NO EXISTEN DIFERENCIAS ENTRE LOS ACCIDENTALES Y
LOS INTENCIONADOS.
LA DIFERENCIA MÁS IMPORTANTE ES QUE LOS PRIMEROS SALEN A
TRAVES DE VÁLVULAS PUDIENDO ALCANZAR VELOCIDADES
SUPERSÓNICAS (DEPENDIENDO DE LA TURBULENCIA EN LA SALIDA).
EN LOS ACCIDENTALES POR LO GENERAL ES SUBSÓNICA.

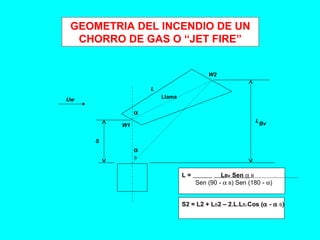

18. GEOMETRIA DEL INCENDIO DE UN
CHORRO DE GAS O “JET FIRE”
L = LBv Sen α B .
Sen (90 - α B) Sen (180 - α)
Uw
S
W1
W2
L
L
Bv
Llama
α
α
B
S2 = L2 + LB2 – 2.L.LB.Cos (α - α B)

19. ZONA DE INTERACCION
PODER EMISIVO
CANTIDAD DE CALOR EMITIDO EN FORMA
DE RADIACION POR UNIDAD DE SUPERFICIE
DE LA LLAMA
GEOMETRIA DE EMISION
FORMA DE EMISION DE CALOR DE
COMBUSTION DE UNA LLAMA EN UN
CHORRO DE FUEGO O “JET FIRE”
35%
65%

20. INCENDIO DE UNAINCENDIO DE UNA
NUBE DE GASNUBE DE GAS

21. NUBE DE GAS O “FLASH FIRE”
VERTIDO ACCIDENTAL DE GASES O VAPORES INFLAMABLES, DE MODO
QUE SE FORMA UNA NUBE QUE SE VA DISPERSANDO HASTA UNA FUENTE
DE IGNICIÓN.
PUEDE SER UN VERTIDO INSTANTÁNEO O CONTÍNUO.
TAMBIEN PUEDEN ORIGINARSE POR LA LIBERACIÓN DE UN LÍQUIDO QUE
EN CONDICIONES ATMOSFÉRICAS EXPERIMENTE UN FLASH O QUE SE
EVAPORE MUY RAPIDAMENTE.
EN EL CASO DEL GNL Y DEL GLP SE FORMA UN CHARCO QUE SE EVAPORA
FORMANDO UNA NUBE INFLAMABLE.
SI EL ESCAPE ES INSTANTÁNEO Y CON IGNICIÓN INMEDIATA, SE FORMA
UNA “BOLA DE FUEGO” SIMILAR A LA DE LA BLEVE.
LOS INCENDIOS DE NUBES TIENEN UNA DURACIÓN EXTREMADAMENTE
CORTA, TODOS SUS EFECTOS SE PRODUCEN AL MISMO TIEMPO.

22. VELOCIDAD DE PROPAGACION
DEPENDE FUNDAMENTALMENTE DE LA VELOCIDAD DEL VIENTO Y SOBRE
TODO DE LA CONCENTRACIÓN DEL GAS.
LA LLAMA SE PROPAGA A TRAVEZ DE LA NUBE COMO UNA PARED DE
FUEGO, AMARILLENTA EN LA PARTE INFERIOR Y AZULADA EN LA
SUPERIOR.
LAS LLAMAS NUNCA SON ESTACIONARIAS PORQUE LA CONCENTRACIÓN
DENTRO DE LA NUBE NUNCA ES UNIFORME..
SEGÚN EXPERIMENTACIONES LA VELOCIDAD DE PROPAGACIÓN DE LA
LLAMA DENTRO DE UNA NUBE CORRESPONDE A VALORES DE :
GAS NATURAL LICUADO 4,5 A 6 MTS/SEG
GAS PROPANO LICUADO 11 A 12 MTS/SEG

23. GEOMETRIA DE LA LLAMA
SEGÚN EXPERIMENTACIONES, SE PROPONE UN MODELO DONDE SE SUPONE
QUE EL INCENDIO TIENE UNA FORMA DE MEDIA ELIPSOIDE.
EFECTOS TERMICOS
DADO QUE EL INCENDIO DE UNA NUBE DE VAPOR O GAS TIENE UNA
DURACIÓN MUY CORTA, NO SE CONSIDERA DE IMPORTANCIA LOS EFECTOS
TÉRMICOS SOBRE LAS ESTRUCTURAS QUE SE ENCUENTREN DENTRO DE LA
NUBE.
SE CONSIDERA TAMBIEN QUE TODAS LAS PERSONASS QUE SE
ENCUENTREN DENTRO DE LOS LIMITES DE LA NUBE MORIRÁN
INMEDIATAMENTE.
FINALMENTE DEPENDERÁ DE SU CONFINAMIENTO LA FORMA EN QUE SE
DESARROLLE LA UVCE.

24. LO APAGO ? O NO LO APAGO ?
SI TENGO CONTROL DEL FLUIDO
SI HAY GENTE COMPROMETIDA
SI ES INMINENTE UN RIESGO MAYOR
SI NO TENGO CONTROL DEL FLUIDO
SI NO HAY PELIGROS MAYORES
SI PUEDO CONTROLAR LA RADIACION
NUEVA SITUACION MUCHO MAS
RIESGOSA
