El documento describe las especificaciones técnicas del grupo electrógeno diesel modelo ge.ai.300/275.ss fabricado por Elcos, incluyendo su estructura, sistemas de insonorización, y detalles de funcionamiento. Se detallan las características del motor, alternador, y datos operativos como potencias, consumo de combustible y niveles acústicos. Además, se menciona que los datos y especificaciones están sujetas a modificaciones para mejorar los productos.

1. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 1/8
.
Grupo Electrógeno
Diesel
GE.AI.300/275.SS+211
Dotación de serie
Estructura-Insonorización
• Estructura insonorizada IP 32 monobloque
• Insonorización con material en poliester clase 1
• Manijas con cerradura a llave y de cierre automáta
• Deflectores especiales de aspiración y expulsión aire
• Puertas de inspección para facilitar controlos y mentenim=ientos
descarga
• Salida de pipa
• Protecciones tubos escape
• Tubos de escape aislados
• Escape residencial interno -35dbA
Alimentación combustibile
• Depósito diario con ranura para inspección y l=impieza
• Sistema automático de apagado por falta de carbura= nte
• Indicador nivel carburante
Manejo
• Gancho de elevación integrado en la estructura transporta=ble
• Base con sistema antivuelvo
Base
• Depósito de recogida de líquidos con orificio para su drenaje
• Antivibraciones a campana para asilamiento de las vibraciones=y nivel
acústico
• Compartimento alojamiento batería accesible desde el exterior
Motor
• Precalentamiento motor 230 V
• Sistema de apagado alta temperatura refrigrerante, baja presión aceite
• Indicador pres. Aceite y temp. Refrig.
• Conducto extración aceite motor desde el exterior
• Líquidos motor (aceite y anticongelante)
• Radiador tropicalizado
• Protección piezas móviles-giratorias
Alternador
• AVR predisposición para paralelo
Conexiones y protecciones cuadro
• Protección magnetotérmica 4P a bordo alternador
(regulable variante +10 e +11)
• Botón de emergencia stop
• Panel protección cuadro
• Salida cableado lateral
• Toma a tierra
• Cableado máquina IP 44
• Batería de encendido precargada
Documentación
• Declaración coformidad CE y Manual uso y manteni=miento
Normativa
• Todos los grupos electrógenos ELCOS se realizan de acuerdo a la
normativa CE
• 2004/108/CE Compatibilidad eletromagnética
• 2000/14/CE Emisiones acústicas ambientales de las má=quinas
destinadas al funcionamiento en el exterior
• Certificazión ISO 9001:2008 para todos los productos diseñados y
realizados por la ELCOS

2. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 2/8

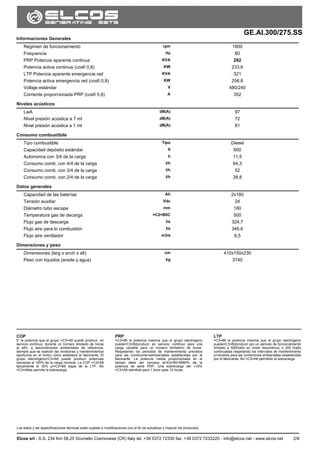

Informaciones Generales
Regimen de funcionamiento rpm 1800
Frequencia Hz 60
PRP Potencia aparente continua KVA 292
Potencia activa continua (cosfi 0,8) KW 233,6
LTP Potencia aparente emergencia red KVA 321
Potencia activa emergencia red (cosfi 0,8) KW 256,8
Voltaje estándar V 480/240
Corriente proporcionada PRP (cosfi 0,8) A 352
Niveles acústicos
LwA dB(A) 97
NIvel presión acústica a 7 mt dB(A) 72
Nivel presión acústica a 1 mt dB(A) 81
Consumo combustibile
Tipo combustible Tipo Diesel
Capacidad depósito estándar lt 600
Autonomía con 3/4 de la carga h 11,5
Consumo comb. con 4/4 de la carga l/h 64,3
Consumo comb. con 3/4 de la carga l/h 52
Consumo comb. con 2/4 de la carga l/h 38,8
Datos generales
Capacidad de las baterías Ah 2x180
Tensión auxiliar Vdc 24
Diámetro tubo escape mm 160
Temperatura gas de decarga =C2=B0C 500
Flujo gas de descarga l/s 324,7
Flujo aire para lo combustión l/s 346,6
Flujo aire ventilador m3/s 6,5
Dimensiones y peso
Dimensiones (larg x anch x alt) cm 410x150x230
Peso con líquidos (aceite y agua) kg 3740
COP
E' la potencia que el grupo =C3=A8 puede producir, en
servicio continuo, durante un número ilimitado de horas
al año, a lascondiciones ambientales de referencia,
siempre que se realicen las revisiones y mantenimientos
oportunos en el motro como establece el fabricante. El
grupo electrógeno=C3=A8 puede producir potencias
cercanas al 100% de la carga nominal. La COP =C3=A8
tipicamente el 30% pi=C3=B9 bajas de la LTP. No
=C3=A8se permite la sobrecarga.
PRP
=C3=88 la potencia máxima que el grupo electrógeno
puede=C3=B2producir en servicio continuo para una
carga variable para un número ilimitad=o de horas.
Respetando los períodos de mantenimiento previstos
para las condicione=sambientales establecidas por el
fabricante. La potencia media proporcionada en el
tiempo debe ser cercana al=E2=80=9980% de la
potencia de serie PRP. Una sobrecarga del +10%
=C3=A8 admitida para 1 hora cada 12 horas.
LTP
=C3=88 la potencia máxima que el grupo electrógeno
puede=C3=B2producir por un período de funcionamiento
limitado a 500h/año en modo discontinuo, o 300 h/año
continuadas respetando los intervalos de mantenimiento
p=revistos para las condiciones ambientales establecidas
por el fabricante. No =C3=A8 permitido la sobrecarga

3. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 3/8

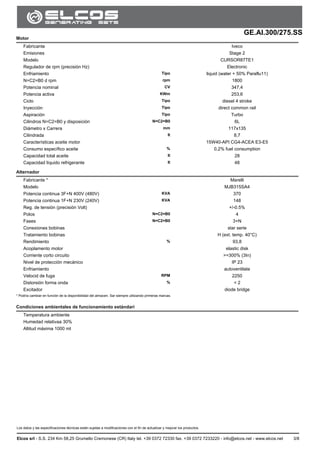

Motor
Fabricante Iveco
Emisiones Stage 2
Modelo CURSOR87TE1
Regulador de rpm (precisión Hz) Electronic
Enfriamiento Tipo liquid (water + 50% Paraflu11)
N=C2=B0 d rpm rpm 1800
Potencia nominal CV 347,4
Potencia activa KWm 253,6
Ciclo Tipo diesel 4 stroke
Inyección Tipo direct common rail
Aspiración Tipo Turbo
Cilindros N=C2=B0 y disposición N=C2=B0 6L
Diámetro x Carrera mm 117x135
Cilindrada lt 8,7
Características aceite motor 15W40-API CG4-ACEA E3-E5
Consumo específico aceite % 0,2% fuel consumption
Capacidad total aceite lt 28
Capacidad líquido refrigerante lt 48
Alternador
Fabricante * Marelli
Modelo MJB315SA4
Potencia continua 3F+N 400V (480V) KVA 370
Potencia continua 1F+N 230V (240V) KVA 148
Reg. de tensión (precisión Volt) +/-0.5%
Polos N=C2=B0 4
Fases N=C2=B0 3+N
Conexiones bobinas star serie
Tratamiento bobinas H (ext. temp. 40°C)
Rendimiento % 93,8
Acoplamento motor elastic disk
Corriente corto circuito >=300% (3In)
Nivel de protección mecánico IP 23
Enfriamiento autoventilate
Velocid de fuga RPM 2250
Distorsión forma onda % < 2
Excitador diode bridge
* Podría cambiar en función de la disponibilidad del almacen. Sar siempre utilizando primeras marcas.
Condiciones ambientales de funcionamiento estándari
Temperatura ambiente
Humedad relativaa 30%
Altitud máxima 1000 mt

4. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 4/8
Sistema de control a bordo de la máquina
Variant +11 (QPE-C-VSC (105-250 SS + 275-400 SS + 450-630 SS))
Cuadro automático sin conmutación
El cuadro QPE-C representa la evolución de los cuadros para el mando y la gestión del grupo
electrógeno. Su lógica con microprocesador puede satisfacer cualquier funcionalidad requerida por el
usuario. De hecho la doble modalidad de funcionamiento MANUAL o AUTOMÁTICA garantiza ante
cualquier tipo de funcionalidad la justa protección, análisis y control del GE, dando lugar a una gestió
fácil y eficiente. Variante +011 sin conmutación. IP55. Cuadro de conmutación separado con pared o
piso QC (ATS) opcional.

5. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 5/8

6. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 6/8
Optional
Estructura-Insonorización
• Pintura personalizada (RAL)
• Doble insonorización -2 dB (A) a 7 mt
• Kit puertas desmontable
• Transportadores IP 43
descarga
• Salida mariposa
• Tubo flex para descarga al exterior
• Filtro antipartículas (FAP) - Catalizador
Alimentación combustibile
• Conexiones gasóleo
• Depósito aumentado
• Sistema automático transvase carburante
• Conexiones cisterna externa con 3 vías
Motor
• Bomba extracción aceite
• Desconecta baterías DC
• Liquidos motor -40 C=C2=B0
• Precalentamiento motor 230 V Super Hot
• Sistema llenado aceite automático
• Kit Recambio 1000 horas di funcionamiento
Conexiones y protecciones cuadro
• Protección Diferencial (regulable variante +10 e +11)
Cuadro
• ATS cuadro de conmutación (QC) (sólo variante +11)
• Telegestión con software (sólo variante +10 & +11)
• Panel remoto (sólo variante +10 & +11)
• Convertidor 485/USB (sólo variante +10 & +11)
• Convertidor 485/LAN (sólo variante +10 & +11)
• Restauro 16 alarmas (sólo variante +10 & +11)
• Modem GSM gestión remota (solo variante +10 & +11)
• Radiocomando (sólo variante +11 & +12)
• Contadores UTIF con terminales ARCUDI
• Modulo conexión (sólo variante +11) 5 conexiones
• Sistema di telegestión GSM con aplicación web sin SIM card (sólo
vaiante +10 e +11)
• Sistema di localización GPS (sólo vaiante +10 e +11)
Otros
• Caja herramientas para mantenimiento ordinario

7. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 7/8

8. GE.AI.300/275.SS
Los datos y las especificaciones técnicas están sujetas a modificaciones con el fin de actualizar y mejorar los productos.
Elcos srl - S.S. 234 Km 58,25 Grumello Cremonese (CR) Italy tel. +39 0372 72330 fax. +39 0372 7233220 - info@elcos.net - www.elcos.net 8/8
