1. Julio 2013
Máquinas eléctricas I
Angulo Castillo Glen
Sánchez Vásquez Frank
Sevilla Dávila Luis

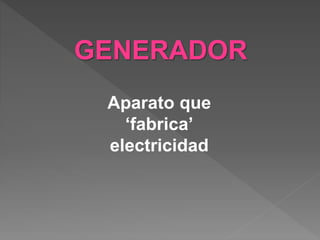

2. GENERADOR
Aparato que
‘fabrica’
electricidad

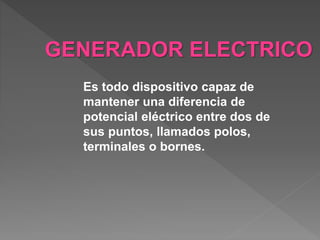

3. Es todo dispositivo capaz de
mantener una diferencia de
potencial eléctrico entre dos de
sus puntos, llamados polos,
terminales o bornes.
GENERADOR ELECTRICO

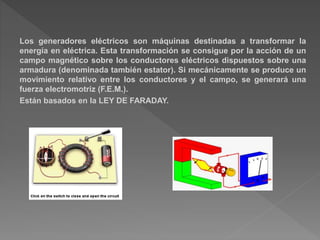

4. Los generadores eléctricos son máquinas destinadas a transformar la
energía en eléctrica. Esta transformación se consigue por la acción de un
campo magnético sobre los conductores eléctricos dispuestos sobre una
armadura (denominada también estator). Si mecánicamente se produce un
movimiento relativo entre los conductores y el campo, se generará una
fuerza electromotriz (F.E.M.).
Están basados en la LEY DE FARADAY.

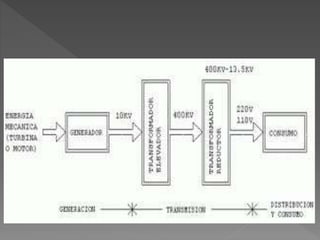

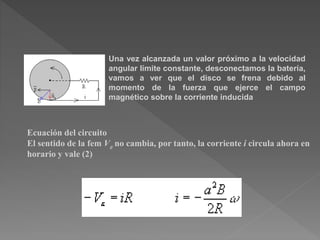

6. Una vez alcanzada un valor próximo a la velocidad
angular límite constante, desconectamos la batería,
vamos a ver que el disco se frena debido al
momento de la fuerza que ejerce el campo
magnético sobre la corriente inducida
Ecuación del circuito
El sentido de la fem Ve no cambia, por tanto, la corriente i circula ahora en
horario y vale (2)

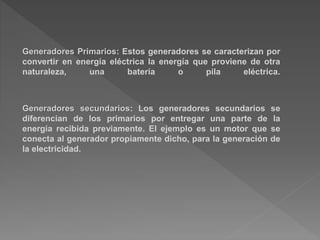

7. Generadores Primarios: Estos generadores se caracterizan por
convertir en energía eléctrica la energía que proviene de otra
naturaleza, una batería o pila eléctrica.
Generadores secundarios: Los generadores secundarios se
diferencian de los primarios por entregar una parte de la
energía recibida previamente. El ejemplo es un motor que se
conecta al generador propiamente dicho, para la generación de
la electricidad.

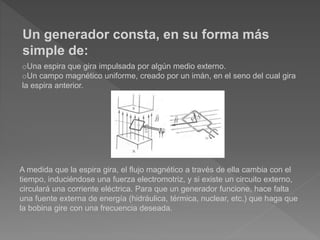

8. Un generador consta, en su forma más
simple de:
oUna espira que gira impulsada por algún medio externo.
oUn campo magnético uniforme, creado por un imán, en el seno del cual gira
la espira anterior.
A medida que la espira gira, el flujo magnético a través de ella cambia con el
tiempo, induciéndose una fuerza electromotriz, y si existe un circuito externo,
circulará una corriente eléctrica. Para que un generador funcione, hace falta
una fuente externa de energía (hidráulica, térmica, nuclear, etc.) que haga que
la bobina gire con una frecuencia deseada.

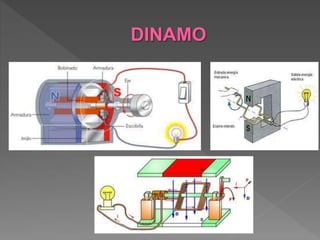

10. .

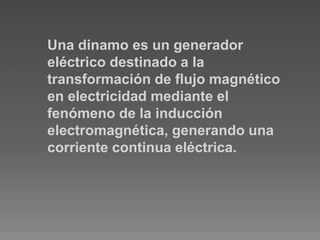

Una dinamo es un generador
eléctrico destinado a la
transformación de flujo magnético
en electricidad mediante el
fenómeno de la inducción
electromagnética, generando una
corriente continua eléctrica.

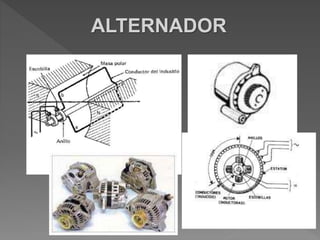

11. ALTERNADOR

12. .

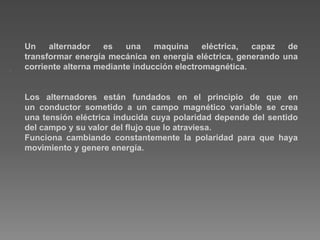

Un alternador es una maquina eléctrica, capaz de
transformar energía mecánica en energía eléctrica, generando una
corriente alterna mediante inducción electromagnética.
Los alternadores están fundados en el principio de que en
un conductor sometido a un campo magnético variable se crea
una tensión eléctrica inducida cuya polaridad depende del sentido
del campo y su valor del flujo que lo atraviesa.
Funciona cambiando constantemente la polaridad para que haya
movimiento y genere energía.

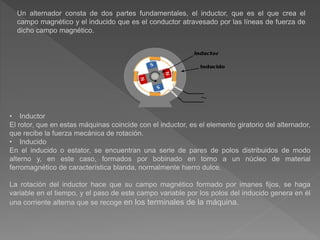

13. Un alternador consta de dos partes fundamentales, el inductor, que es el que crea el
campo magnético y el inducido que es el conductor atravesado por las líneas de fuerza de
dicho campo magnético.
• Inductor
El rotor, que en estas máquinas coincide con el inductor, es el elemento giratorio del alternador,
que recibe la fuerza mecánica de rotación.
• Inducido
En el inducido o estator, se encuentran una serie de pares de polos distribuidos de modo
alterno y, en este caso, formados por bobinado en torno a un núcleo de material
ferromagnético de característica blanda, normalmente hierro dulce.
La rotación del inductor hace que su campo magnético formado por imanes fijos, se haga
variable en el tiempo, y el paso de este campo variable por los polos del inducido genera en él
una corriente alterna que se recoge en los terminales de la máquina.

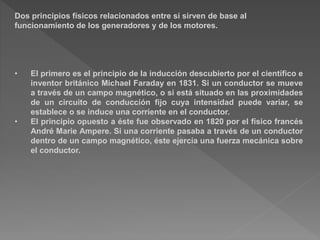

14. Dos principios físicos relacionados entre sí sirven de base al
funcionamiento de los generadores y de los motores.
• El primero es el principio de la inducción descubierto por el científico e
inventor británico Michael Faraday en 1831. Si un conductor se mueve
a través de un campo magnético, o si está situado en las proximidades
de un circuito de conducción fijo cuya intensidad puede variar, se
establece o se induce una corriente en el conductor.
• El principio opuesto a éste fue observado en 1820 por el físico francés
André Marie Ampere. Si una corriente pasaba a través de un conductor
dentro de un campo magnético, éste ejercía una fuerza mecánica sobre
el conductor.
