1. Taller Inter CAMMC 2011
Universidad Interamericana de Puerto Rico
Recinto de Ponce
Recurso: Joaquín Padovani
®

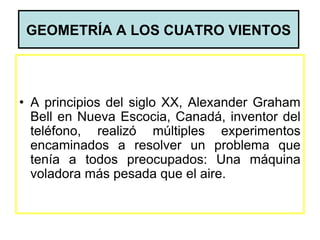

2. GEOMETRÍA A LOS CUATRO VIENTOS
• A principios del siglo XX, Alexander Graham
Bell en Nueva Escocia, Canadá, inventor del
teléfono, realizó múltiples experimentos
encaminados a resolver un problema que
tenía a todos preocupados: Una máquina
voladora más pesada que el aire.

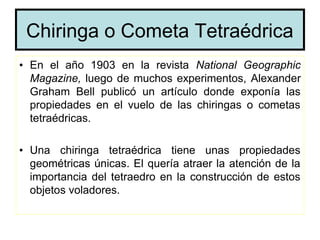

3. Chiringa o Cometa Tetraédrica
• En el año 1903 en la revista National Geographic
Magazine, luego de muchos experimentos, Alexander
Graham Bell publicó un artículo donde exponía las
propiedades en el vuelo de las chiringas o cometas
tetraédricas.
• Una chiringa tetraédrica tiene unas propiedades
geométricas únicas. El quería atraer la atención de la
importancia del tetraedro en la construcción de estos
objetos voladores.
4. Chiringa tetraédrica
• La chirnga o cometa en forma de tetraedro
utiliza esta forma geométrica, en especial
el tetraedro regular, como elemento o
módulo estructural.
• El módulo o celda es triangular.
• La sección transversal es triangular, pero
la sección longitudinal es cuadrangular.
• Veamos el ejemplo que sigue:

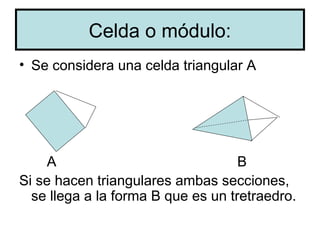

5. Celda o módulo:
• Se considera una celda triangular A
A B
Si se hacen triangulares ambas secciones,
se llega a la forma B que es un tretraedro.

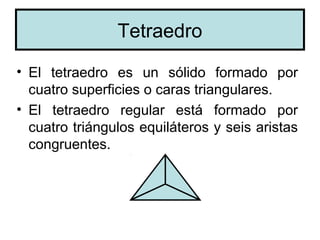

6. Tetraedro
• El tetraedro es un sólido formado por
cuatro superficies o caras triangulares.
• El tetraedro regular está formado por
cuatro triángulos equiláteros y seis aristas
congruentes.

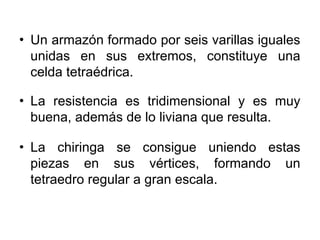

7. • Un armazón formado por seis varillas iguales
unidas en sus extremos, constituye una
celda tetraédrica.
• La resistencia es tridimensional y es muy
buena, además de lo liviana que resulta.
• La chiringa se consigue uniendo estas
piezas en sus vértices, formando un
tetraedro regular a gran escala.
