1. CIDE
Guía No 2: Introducción al cableado
estructurado
Juan Diego Sicachá Cortes
Cableado estructurado
Sistemas e informática empresarial
Bogota DC
2016

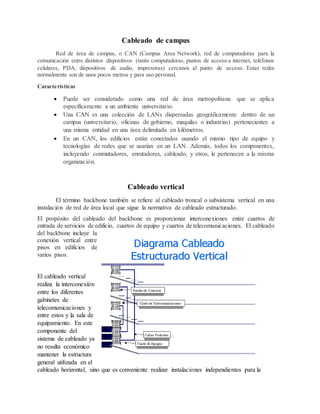

2. Cableado de campus
Red de área de campus, o CAN (Campus Area Network), red de computadoras para la
comunicación entre distintos dispositivos (tanto computadoras, puntos de acceso a internet, teléfonos
celulares, PDA, dispositivos de audio, impresoras) cercanos al punto de acceso. Estas redes
normalmente son de unos pocos metros y para uso personal.
Características
 Puede ser considerado como una red de área metropolitana que se aplica
específicamente a un ambiente universitario.
 Una CAN es una colección de LANs dispersadas geográficamente dentro de un
campus (universitario, oficinas de gobierno, maquilas o industrias) pertenecientes a
una misma entidad en una área delimitada en kilómetros.
 En un CAN, los edificios están conectados usando el mismo tipo de equipo y
tecnologías de redes que se usarían en un LAN. Además, todos los componentes,
incluyendo conmutadores, enrutadores, cableado, y otros, le pertenecen a la misma
organización.
Cableado vertical
El término backbone también se refiere al cableado troncal o subsistema vertical en una
instalación de red de área local que sigue la normativa de cableado estructurado.
El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de
entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado
del backbone incluye la
conexión vertical entre
pisos en edificios de
varios pisos.
El cableado vertical
realiza la interconexión
entre los diferentes
gabinetes de
telecomunicaciones y
entre estos y la sala de
equipamiento. En este
componente del
sistema de cableado ya
no resulta económico
mantener la estructura
general utilizada en el
cableado horizontal, sino que es conveniente realizar instalaciones independientes para la

3. telefonía y datos. Esto se ve reforzado por el hecho de que, si fuera
necesario sustituir el backbone, ello se realiza con un coste
relativamente bajo, y causando muy pocas molestias a los
ocupantes del edificio.

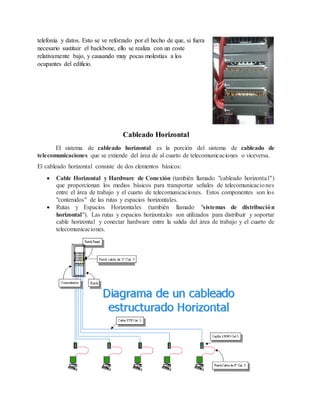

Cableado Horizontal
El sistema de cableado horizontal es la porción del sistema de cableado de
telecomunicaciones que se extiende del área de al cuarto de telecomunicaciones o viceversa.
El cableado horizontal consiste de dos elementos básicos:
 Cable Horizontal y Hardware de Conexión (también llamado "cableado horizontal")
que proporcionan los medios básicos para transportar señales de telecomunicaciones
entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los
"contenidos" de las rutas y espacios horizontales.
 Rutas y Espacios Horizontales (también llamado "sistemas de distribución
horizontal"). Las rutas y espacios horizontales son utilizados para distribuir y soportar
cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de
telecomunicaciones.

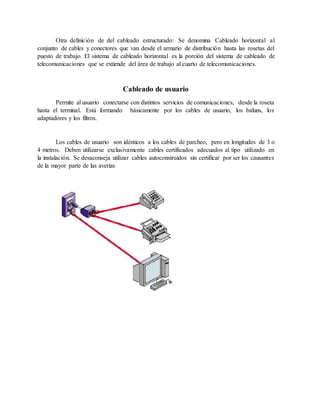

4. Otra definición de del cableado estructurado: Se denomina Cableado horizontal al
conjunto de cables y conectores que van desde el armario de distribución hasta las rosetas del
puesto de trabajo. El sistema de cableado horizontal es la porción del sistema de cableado de
telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones.
Cableado de usuario
Permite al usuario conectarse con distintos servicios de comunicaciones, desde la roseta
hasta el terminal. Está formando básicamente por los cables de usuario, los baluns, los
adaptadores y los filtros.
Los cables de usuario son idénticos a los cables de parcheo, pero en longitudes de 3 o
4 metros. Deben utilizarse exclusivamente cables certificados adecuados al tipo utilizado en
la instalación. Se desaconseja utilizar cables autoconstruidos sin certificar por ser los causantes
de la mayor parte de las averías

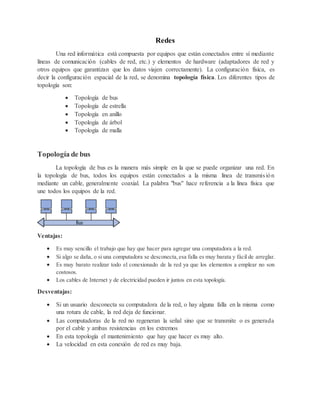

5. Redes
Una red informática está compuesta por equipos que están conectados entre sí mediante
líneas de comunicación (cables de red, etc.) y elementos de hardware (adaptadores de red y
otros equipos que garantizan que los datos viajen correctamente). La configuración física, es
decir la configuración espacial de la red, se denomina topología física. Los diferentes tipos de
topología son:
 Topología de bus
 Topología de estrella
 Topología en anillo
 Topología de árbol
 Topología de malla
Topología de bus
La topología de bus es la manera más simple en la que se puede organizar una red. En
la topología de bus, todos los equipos están conectados a la misma línea de transmisión
mediante un cable, generalmente coaxial. La palabra "bus" hace referencia a la línea física que
une todos los equipos de la red.
Ventajas:
 Es muy sencillo el trabajo que hay que hacer para agregar una computadora a la red.
 Si algo se daña, o si una computadora se desconecta,esa falla es muy barata y fácil de arreglar.
 Es muy barato realizar todo el conexionado de la red ya que los elementos a emplear no son
costosos.
 Los cables de Internet y de electricidad pueden ir juntos en esta topología.
Desventajas:
 Si un usuario desconecta su computadora de la red, o hay alguna falla en la misma como
una rotura de cable, la red deja de funcionar.
 Las computadoras de la red no regeneran la señal sino que se transmite o es generada
por el cable y ambas resistencias en los extremos
 En esta topología el mantenimiento que hay que hacer es muy alto.
 La velocidad en esta conexión de red es muy baja.

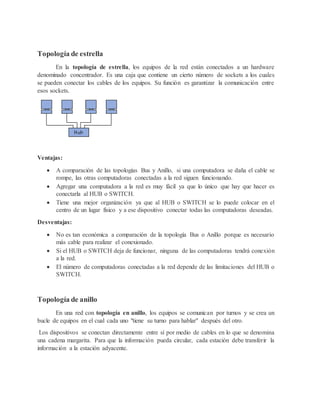

6. Topología de estrella
En la topología de estrella, los equipos de la red están conectados a un hardware
denominado concentrador. Es una caja que contiene un cierto número de sockets a los cuales
se pueden conectar los cables de los equipos. Su función es garantizar la comunicación entre
esos sockets.
Ventajas:
 A comparación de las topologías Bus y Anillo, si una computadora se daña el cable se
rompe, las otras computadoras conectadas a la red siguen funcionando.
 Agregar una computadora a la red es muy fácil ya que lo único que hay que hacer es
conectarla al HUB o SWITCH.
 Tiene una mejor organización ya que al HUB o SWITCH se lo puede colocar en el
centro de un lugar físico y a ese dispositivo conectar todas las computadoras deseadas.
Desventajas:
 No es tan económica a comparación de la topología Bus o Anillo porque es necesario
más cable para realizar el conexionado.
 Si el HUB o SWITCH deja de funcionar, ninguna de las computadoras tendrá conexión
a la red.
 El número de computadoras conectadas a la red depende de las limitaciones del HUB o
SWITCH.
Topología de anillo
En una red con topología en anillo, los equipos se comunican por turnos y se crea un
bucle de equipos en el cual cada uno "tiene su turno para hablar" después del otro.
Los dispositivos se conectan directamente entre sí por medio de cables en lo que se denomina
una cadena margarita. Para que la información pueda circular, cada estación debe transferir la
información a la estación adyacente.

7. Ventajas:
 Los datos fluyen en una sola dirección.
 Cada estación recibe los datos y los retransmite al siguiente equipo.
 Mínimo embotellamiento de los datos en la red.
 Topología sencilla en su funcionamiento.
 Cada componente recibe/envía paquete transmitido.
Desventajas:
 Como están unidos, si falla un canal entre dos nodos, falla toda la red.
 Requiere más cable que la topología de bus
Topología enMalla
El establecimiento de una red de malla es una manera de encaminar datos, voz e
instrucciones entre los nodos. Las redes de malla se diferencian de otras redes en que los
elementos de la red (nodo) están conectados todos con todos, mediante cables separados. Esta
configuración ofrece caminos redundantes por toda la red de modo que, si falla un cable, otro
se hará cargo del tráfico.
Esta topología, a diferencia de otras (como la topología en
árbol y la topología en estrella), no requiere de un servidor o
nodo central, con lo que se reduce el mantenimiento (un error
en un nodo, sea importante o no, no implica la caída de toda
la red).
Ventajas:
 Es posible llevar los mensajes de un nodo a otro por
diferentes caminos.
 No puede existir absolutamente ninguna interrupción en las comunicaciones.
 Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
 Si falla un cable el otro se hará cargo del tráfico.
 No requiere un nodo o servidor central lo que reduce el mantenimiento.

8.  Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
Desventajas:
 Esta red es costosa de instalar ya que requiere de mucho cable.
 topología de red y las características de la misma implican el uso de más recursos.
 Mayor número de configuración al haber mayor número de equipos
Topología enÁrbol
Como en la estrella, los nodos del árbol están conectados a un concentrador central que
controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al
concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario
que, a su vez, se conecta al concentrador central.
El controlador central del árbol es un concentrador activo. Un concentrador activo
contiene un repetidor, es decir, un dispositivo hardware que regenera los patrones de bits
recibidos antes de retransmitidos. La topología de árbol combina características de la topología
de estrella con la BUS. Consiste en un conjunto de subredes estrella conectadas a un BUS. Esta
topología facilita el crecimiento de la red.
Ventajas:
 Tiene nodos periféricos
individuales (por ejemplo hojas)
que requieren transmitir a y recibir
de otro nodo solamente y no
necesitan actuar como repetidores
o regeneradores.
 Permite priorizar las
comunicaciones de distintas
computadoras.
 Se permite conectar más
dispositivos gracias a la inclusión
de concentradores secundarios.
 Permite priorizar y aislar las comunicaciones de distintas computadoras.
 Cableado punto a punto para segmentos individuales.
 Soportado por multitud de vendedores de software y de hardware.

9. Desventajas:
 Se requiere más cable.
 La medida de cada segmento viene determinada por el tipo de cable utilizado.
 Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
Topología hibrida
En esta topología se combinan dos o más topologías para formar un diseño de red completo.
Comúnmente utilizan dos tipos de topologías híbridas (topología estrella-bus y estrella-anillo),
Su diseño se basa en la combinación de otras topologías y están conectadas a un concentrador.
Ventajas:
 Si falla algún nodo no
le pasa nada a la red
 Rapidez de acceso a la
red
Desventajas:
 Si el concentrador
principal se cae, se
viene abajo toda la red
 Su costo de
implementación es muy elevado.
Topología punto a punto
Cuando hablamos de un enlace punto a punto, nos referimos a uno en el cual toda la
comunicación se produce entre dos puntos, y sólo entre éstos. El caso más simple y tal vez el
más común es el de la unión de dos equipos mediante un cable.
Ventajas:
 Barato
 Fácil de configurar y mantener
 Permite compartir datos y
recursos

10. Desventajas:
 La administración de la red debe hacerse en cada máquina
 Difícil de conectar a plataformas y sistemas operativos distintos.
