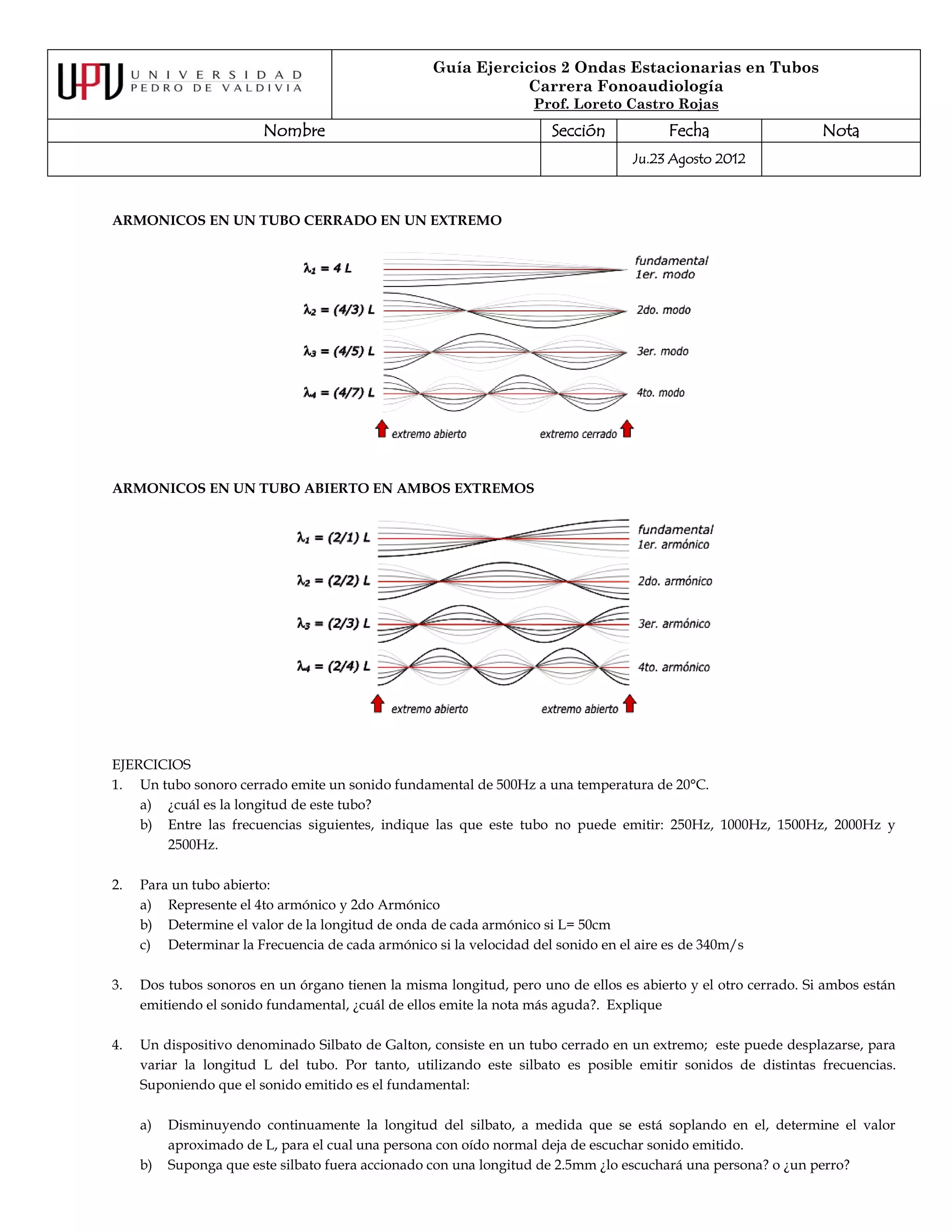

1. Guía Ejercicios 2 Ondas Estacionarias en Tubos
Carrera Fonoaudiología
Prof. Loreto Castro Rojas
Nombre Sección Fecha Nota
Ju.23 Agosto 2012
ARMONICOS EN UN TUBO CERRADO EN UN EXTREMO
ARMONICOS EN UN TUBO ABIERTO EN AMBOS EXTREMOS
EJERCICIOS
1. Un tubo sonoro cerrado emite un sonido fundamental de 500Hz a una temperatura de 20°C.
a) ¿cuál es la longitud de este tubo?
b) Entre las frecuencias siguientes, indique las que este tubo no puede emitir: 250Hz, 1000Hz, 1500Hz, 2000Hz y
2500Hz.
2. Para un tubo abierto:
a) Represente el 4to armónico y 2do Armónico
b) Determine el valor de la longitud de onda de cada armónico si L= 50cm
c) Determinar la Frecuencia de cada armónico si la velocidad del sonido en el aire es de 340m/s
3. Dos tubos sonoros en un órgano tienen la misma longitud, pero uno de ellos es abierto y el otro cerrado. Si ambos están
emitiendo el sonido fundamental, ¿cuál de ellos emite la nota más aguda?. Explique
4. Un dispositivo denominado Silbato de Galton, consiste en un tubo cerrado en un extremo; este puede desplazarse, para
variar la longitud L del tubo. Por tanto, utilizando este silbato es posible emitir sonidos de distintas frecuencias.
Suponiendo que el sonido emitido es el fundamental:
a) Disminuyendo continuamente la longitud del silbato, a medida que se está soplando en el, determine el valor
aproximado de L, para el cual una persona con oído normal deja de escuchar sonido emitido.
b) Suponga que este silbato fuera accionado con una longitud de 2.5mm ¿lo escuchará una persona? o ¿un perro?
