1. gvSIG
Visualización y Navegación

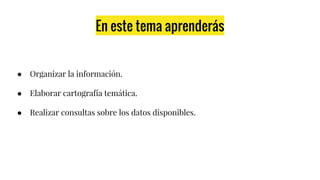

2. En este tema aprenderás
● Organizar la información.
● Elaborar cartografía temática.
● Realizar consultas sobre los datos disponibles.

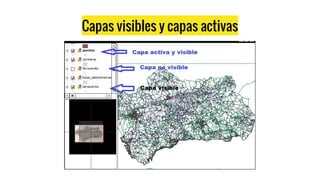

3. Capas visibles y capas activas

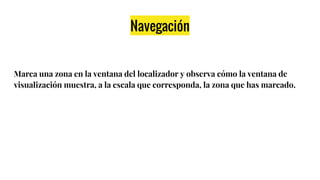

4. Navegación
Marca una zona en la ventana del localizador y observa cómo la ventana de
visualización muestra, a la escala que corresponda, la zona que has marcado.

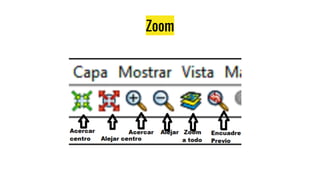

5. Zoom

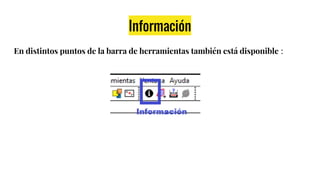

6. Información
En distintos puntos de la barra de herramientas también está disponible :

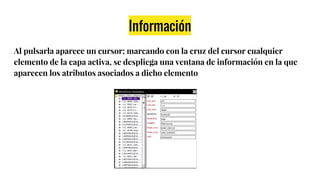

7. Información
Al pulsarla aparece un cursor; marcando con la cruz del cursor cualquier
elemento de la capa activa, se despliega una ventana de información en la que
aparecen los atributos asociados a dicho elemento

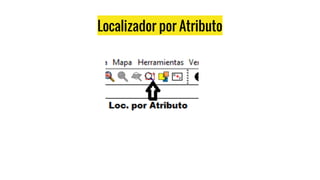

8. Localizador por Atributo

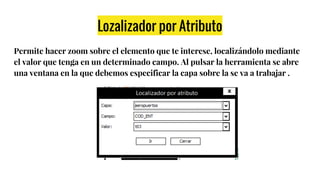

9. Lozalizador por Atributo
Permite hacer zoom sobre el elemento que te interese, localizándolo mediante
el valor que tenga en un determinado campo. Al pulsar la herramienta se abre
una ventana en la que debemos especificar la capa sobre la se va a trabajar .

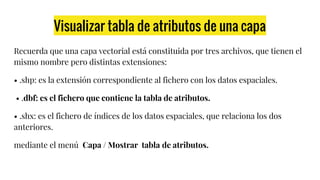

10. Visualizar tabla de atributos de una capa
Recuerda que una capa vectorial está constituida por tres archivos, que tienen el
mismo nombre pero distintas extensiones:
• .shp: es la extensión correspondiente al fichero con los datos espaciales.
• .dbf: es el fichero que contiene la tabla de atributos.
• .shx: es el fichero de índices de los datos espaciales, que relaciona los dos
anteriores.
mediante el menú Capa / Mostrar tabla de atributos.

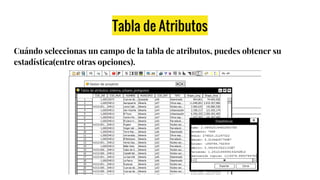

11. Tabla de Atributos
Cuándo seleccionas un campo de la tabla de atributos, puedes obtener su
estadística(entre otras opciones).

12. Tabla de atributos mediante el documento Tabla
También podemos visualizar la tabla de atributos que queramos, marcándola y
seleccionando la opción Abrir. Además podemos ver las características de la
tabla con la opción Propiedades

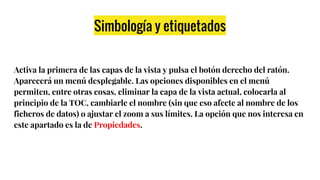

13. Simbología y etiquetados
Activa la primera de las capas de la vista y pulsa el botón derecho del ratón.
Aparecerá un menú desplegable. Las opciones disponibles en el menú
permiten, entre otras cosas, eliminar la capa de la vista actual, colocarla al
principio de la TOC, cambiarle el nombre (sin que eso afecte al nombre de los
ficheros de datos) o ajustar el zoom a sus límites. La opción que nos interesa en
este apartado es la de Propiedades.

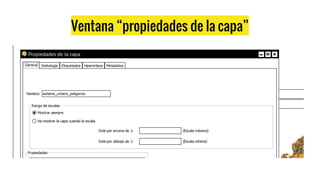

14. Ventana “propiedades de la capa”

15. Propiedades de la capa
● General: es la pestaña que se abre por defecto; indica el nombre de la capa y
sus propiedades.
● Simbología: permite editar y modificar los símbolos que representan los
elementos de la capa.
● Etiquetado: permite añadir etiquetas.
● Hiperenlace: permite enlazar un elemento de la capa con una imagen, una
página web o un archivo de texto. (Lo estudiaremos más adelante).

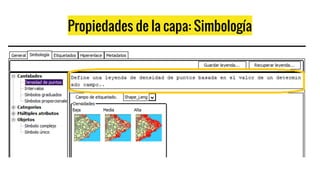

16. Propiedades de la capa: Simbología

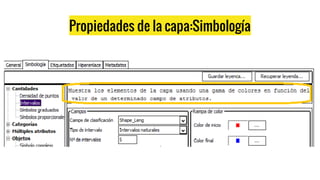

17. Propiedades de la capa:Simbología

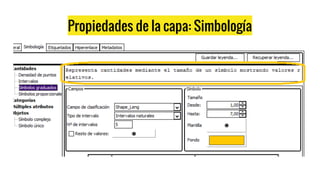

18. Propiedades de la capa: Simbología

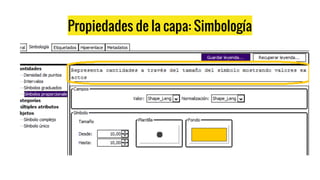

19. Propiedades de la capa: Simbología

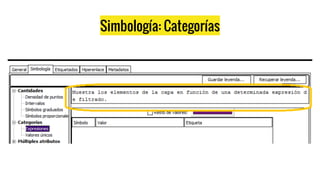

20. Simbología: Categorías

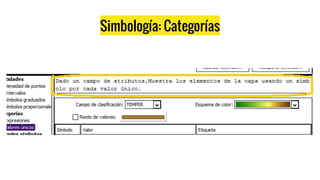

21. Simbología: Categorías

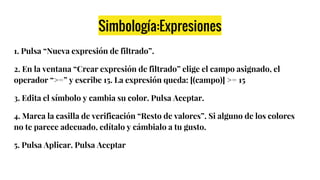

22. Simbología:Expresiones
1. Pulsa “Nueva expresión de filtrado”.
2. En la ventana “Crear expresión de filtrado” elige el campo asignado, el
operador “>=” y escribe 15. La expresión queda: [(campo)] >= 15
3. Edita el símbolo y cambia su color. Pulsa Aceptar.
4. Marca la casilla de verificación “Resto de valores”. Si alguno de los colores
no te parece adecuado, edítalo y cámbialo a tu gusto.
5. Pulsa Aplicar. Pulsa Aceptar

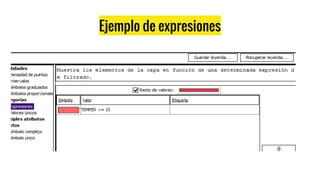

23. Ejemplo de expresiones

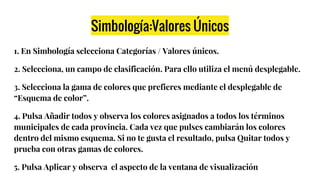

24. Simbología:Valores Únicos
1. En Simbología selecciona Categorías / Valores únicos.
2. Selecciona, un campo de clasificación. Para ello utiliza el menú desplegable.
3. Selecciona la gama de colores que prefieres mediante el desplegable de
“Esquema de color”.
4. Pulsa Añadir todos y observa los colores asignados a todos los términos
municipales de cada provincia. Cada vez que pulses cambiarán los colores
dentro del mismo esquema. Si no te gusta el resultado, pulsa Quitar todos y
prueba con otras gamas de colores.
5. Pulsa Aplicar y observa el aspecto de la ventana de visualización

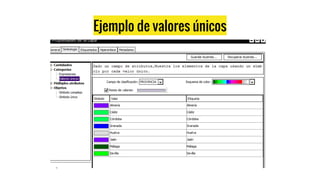

25. Ejemplo de valores únicos

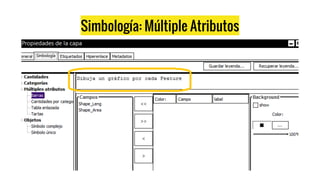

26. Simbología: Múltiple Atributos

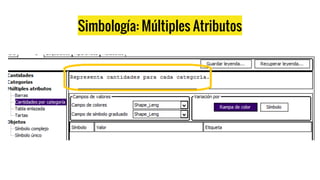

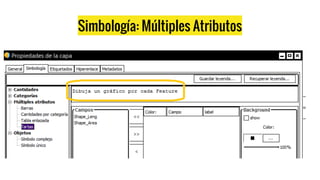

27. Simbología: Múltiples Atributos

28. Simbología: Múltiples Atributos

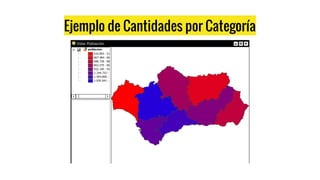

29. Ejemplo de Cantidades por Categoría

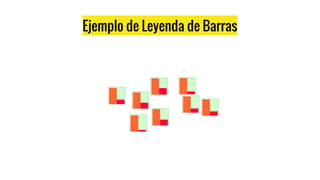

30. Ejemplo de Leyenda de Barras

31. Ejemplo de Leyenda de Tartas

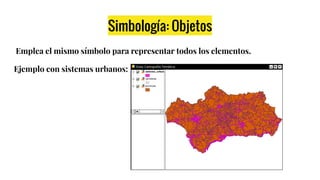

32. Simbología: Objetos
Emplea el mismo símbolo para representar todos los elementos.
Ejemplo con sistemas urbanos:

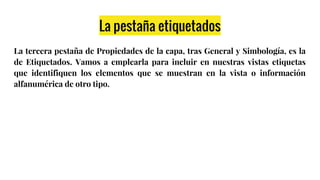

33. La pestaña etiquetados
La tercera pestaña de Propiedades de la capa, tras General y Simbología, es la
de Etiquetados. Vamos a emplearla para incluir en nuestras vistas etiquetas
que identifiquen los elementos que se muestran en la vista o información
alfanumérica de otro tipo.

34. Ejemplo de etiquetado
