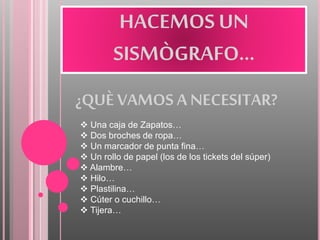

1. HACEMOS UN
SISMÒGRAFO…
¿QUÈ VAMOS A NECESITAR?
 Una caja de Zapatos…
 Dos broches de ropa…
 Un marcador de punta fina…
 Un rollo de papel (los de los tickets del súper)
 Alambre…
 Hilo…
 Plastilina…
 Cúter o cuchillo…
 Tijera…

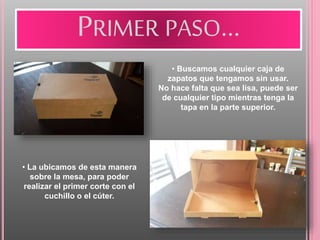

2. PRIMER PASO…
• Buscamos cualquier caja de
zapatos que tengamos sin usar.
No hace falta que sea lisa, puede ser
de cualquier tipo mientras tenga la
tapa en la parte superior.
• La ubicamos de esta manera
sobre la mesa, para poder
realizar el primer corte con el
cuchillo o el cúter.

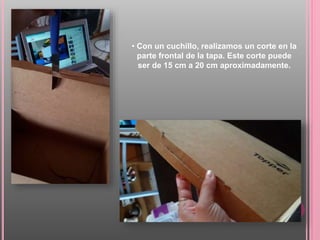

3. • Con un cuchillo, realizamos un corte en la
parte frontal de la tapa. Este corte puede
ser de 15 cm a 20 cm aproximadamente.

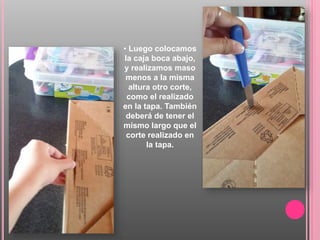

4. • Luego colocamos
la caja boca abajo,
y realizamos maso
menos a la misma
altura otro corte,
como el realizado
en la tapa. También
deberá de tener el
mismo largo que el
corte realizado en
la tapa.

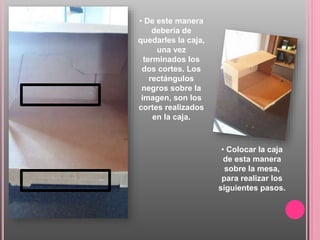

5. • De este manera
debería de
quedarles la caja,
una vez
terminados los
dos cortes. Los
rectángulos
negros sobre la
imagen, son los
cortes realizados
en la caja.
• Colocar la caja
de esta manera
sobre la mesa,
para realizar los
siguientes pasos.

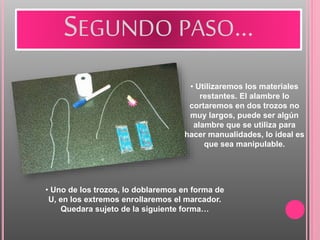

6. SEGUNDO PASO…
• Utilizaremos los materiales
restantes. El alambre lo
cortaremos en dos trozos no
muy largos, puede ser algún
alambre que se utiliza para
hacer manualidades, lo ideal es
que sea manipulable.

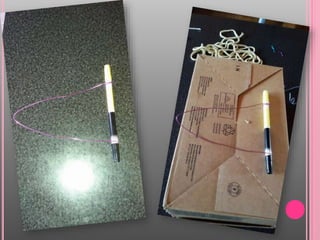

• Uno de los trozos, lo doblaremos en forma de
U, en los extremos enrollaremos el marcador.
Quedara sujeto de la siguiente forma…

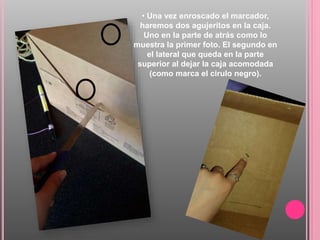

8. • Una vez enroscado el marcador,
haremos dos agujeritos en la caja.
Uno en la parte de atrás como lo
muestra la primer foto. El segundo en
el lateral que queda en la parte
superior al dejar la caja acomodada
(como marca el cirulo negro).

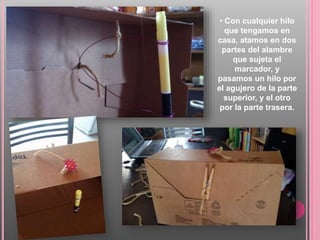

9. • Con cualquier hilo
que tengamos en
casa, atamos en dos
partes del alambre
que sujeta el
marcador, y
pasamos un hilo por
el agujero de la parte
superior, y el otro
por la parte trasera.

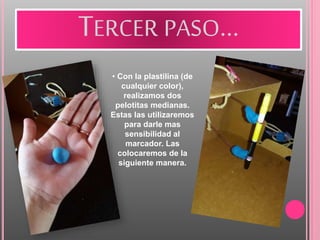

10. TERCER PASO…
• Con la plastilina (de
cualquier color),
realizamos dos
pelotitas medianas.
Estas las utilizaremos
para darle mas
sensibilidad al
marcador. Las
colocaremos de la
siguiente manera.

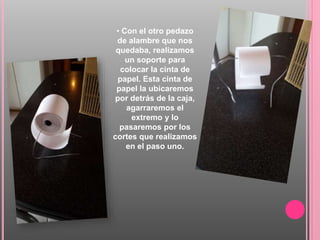

11. • Con el otro pedazo
de alambre que nos
quedaba, realizamos
un soporte para
colocar la cinta de
papel. Esta cinta de
papel la ubicaremos
por detrás de la caja,
agarraremos el
extremo y lo
pasaremos por los
cortes que realizamos
en el paso uno.

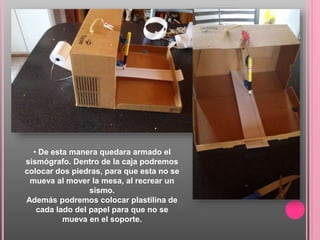

12. • De esta manera quedara armado el
sismógrafo. Dentro de la caja podremos
colocar dos piedras, para que esta no se
mueva al mover la mesa, al recrear un
sismo.
Además podremos colocar plastilina de
cada lado del papel para que no se
mueva en el soporte.
