Este documento presenta un manual para calcular el hidrograma de máxima crecida. Explica los pasos para ingresar los datos de entrada de una cuenca, calcular el tiempo de concentración usando diferentes fórmulas, y determinar los parámetros necesarios para graficar los hidrogramas triangular y SCS. Finalmente, muestra los resultados del hidrograma unitario SCS en una tabla de tiempos y caudales.

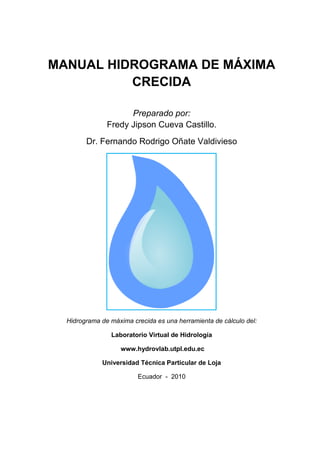

1. MANUAL HIDROGRAMA DE M
MÁXIMA
CRECIDA
Preparado por:
Fredy Jipson Cueva Castillo.
Dr. Fernando Rodrigo Oñate Valdivieso
Hidrograma de máxima crecida es una herramienta de cálculo del:
Laboratorio Virtual de Hidrología
www.hydrovlab.utpl.edu.ec
Universidad Técnica Particular de Loja
Ecuador - 2010

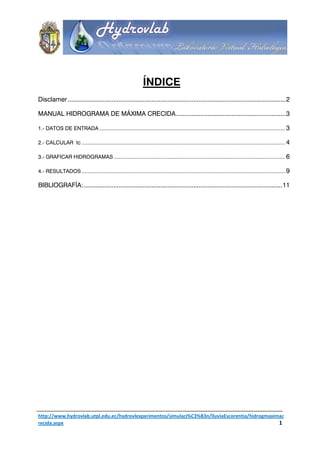

2. ÍNDICE
Disclamer ............................................................................................................................. 2
MANUAL HIDROGRAMA DE MÁXIMA CRECIDA ............................................................... 3
1.- DATOS DE ENTRADA ............................................................................................................................. 3
2.- CALCULAR tc ......................................................................................................................................... 4
3.- GRAFICAR HIDROGRAMAS ................................................................................................................... 6
4.- RESULTADOS ......................................................................................................................................... 9
BIBLIOGRAFÍA: .................................................................................................................. 11
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 1

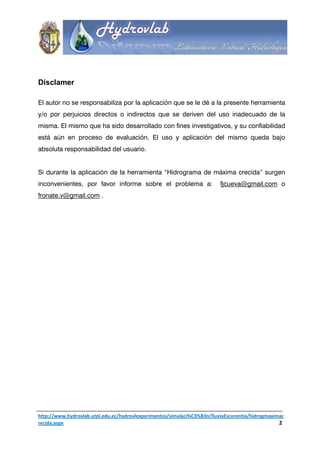

3. Disclamer
El autor no se responsabiliza por la aplicación que se le dé a la presente herramienta
y/o por perjuicios directos o indirectos que se deriven del uso inadecuado de la
misma. El mismo que ha sido desarrollado con fines investigativos, y su confiabilidad
está aún en proceso de evaluación. El uso y aplicación del mismo queda bajo
absoluta responsabilidad del usuario.
Si durante la aplicación de la herramienta “Hidrograma de máxima crecida” surgen
inconvenientes, por favor informe sobre el problema a: fjcueva@gmail.com o
fronate.v@gmail.com .
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 2

4. MANUAL HIDROGRAMA DE MÁXIMA CRECIDA
1.- DATOS DE ENTRADA
Se procede a ingresar las características morfológicas y geométricas de la cuenca,
estos parámetros son: área de la cuenca, longitud del cauce principal y pendiente
media del cauce.
Como a manera de ejemplo se tomará los siguientes valores:
DATOS DE ENTRADA
ÁREA DE LA CUENCA (Ac) = 15 Km2.
LONGITUD DEL CAUCE PRINCIPAL (L) = 5 Km.
PENDIENTE MEDIA DEL CAUCE (J) = 0.01 m/m.
Estos valores se los puede cargar directamente en:
Luego de hacer click en este botón tenemos los datos de entrada:
Figura 1. Panel que contiene los datos de entrada
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 3

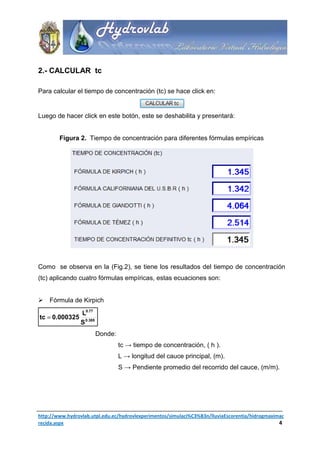

5. 2.- CALCULAR tc
Para calcular el tiempo de concentración (tc) se hace click en:
Luego de hacer click en este botón, este se deshabilita y presentará:
Figura 2. Tiempo de concentración para diferentes fórmulas empíricas
Como se observa en la (Fig.2), se tiene los resultados del tiempo de concentración
(tc) aplicando cuatro fórmulas empíricas, estas ecuaciones son:
Fórmula de Kirpich
L0.77
tc = 0.000325
S 0.385
Donde:
tc → tiempo de concentración, ( h ).
L → longitud del cauce principal, (m).
S → Pendiente promedio del recorrido del cauce, (m/m).
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 4

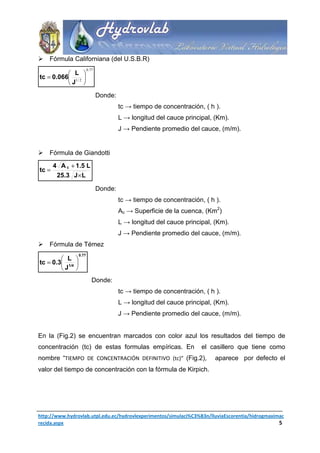

6. Fórmula Californiana (del U.S.B.R)
0.77
 L 
tc = 0.066 1 / 2 
J 
Donde:
tc → tiempo de concentración, ( h ).
L → longitud del cauce principal, (Km).
J → Pendiente promedio del cauce, (m/m).
Fórmula de Giandotti
4 A c + 1.5 L
tc =
25.3 J × L
Donde:
tc → tiempo de concentración, ( h ).
Ac → Superficie de la cuenca, (Km2)
L → longitud del cauce principal, (Km).
J → Pendiente promedio del cauce, (m/m).
Fórmula de Témez
0.77
 L 
tc = 0.3 1/4 
J 
Donde:
tc → tiempo de concentración, ( h ).
L → longitud del cauce principal, (Km).
J → Pendiente promedio del cauce, (m/m).
En la (Fig.2) se encuentran marcados con color azul los resultados del tiempo de
concentración (tc) de estas formulas empíricas. En el casillero que tiene como
nombre “TIEMPO DE CONCENTRACIÓN DEFINITIVO (tc)” (Fig.2), aparece por defecto el
valor del tiempo de concentración con la fórmula de Kirpich.
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 5

7. Si se requiere se podrá modificar el valor asignado “TIEMPO DE CONCENTRACIÓN
DEFINITIVO (tc)” con cualesquiera de las otras formulas empíricas mostradas (Fig.2) o
si también se determinó este tiempo de concentración por algún otro método
diferente a los mostrados en el panel.
3.- GRAFICAR HIDROGRAMAS
Para calcular y graficar los parámetros necesarios del “HIDROGRAMA TRIANGULAR” y el
“HIDROGRAMA DEL S.C.S” se hará click en el botón.
Luego de haber hecho click en este botón, este presenta los siguientes resultados:
Figura 3. Parámetros necesarios para graficar el hidrograma unitario Triangular y el
hidrograma unitario del S.C.S
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 6

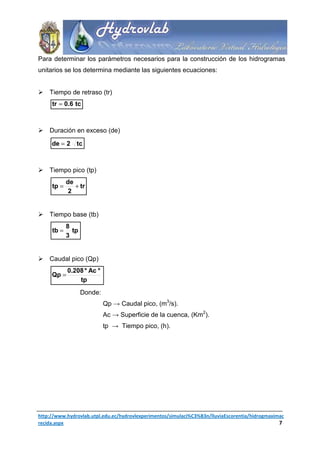

8. Para determinar los parámetros necesarios para la construcción de los hidrogramas
unitarios se los determina mediante las siguientes ecuaciones:
Tiempo de retraso (tr)
tr = 0.6 tc
Duración en exceso (de)
de = 2 tc
Tiempo pico (tp)
de
tp = + tr
2
Tiempo base (tb)
8
tb = tp
3
Caudal pico (Qp)
0.208 * Ac *
Qp =
tp
Donde:
Qp → Caudal pico, (m3/s).
Ac → Superficie de la cuenca, (Km2).
tp → Tiempo pico, (h).
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 7

9. Figura 4. Parámetros del Hidrograma unitario Triangular.
Fuente: El autor
Con los parámetros del hidrograma unitario triangular y las coordenadas del
hidrograma adimensional (
(Tabla 1), se llegara a obtener la gráfica del hidrograma
unitario del S.C.S
Tabla 1. Coordenadas del Hidrograma adimensional del SCS.
t/tp Q/Qq t/tp Q/Qq
0.0 0 1.4 0.75
0.1 0.015 1.5 0.65
0.2 0.075 1.6 0.57
0.3 0.16 1.8 0.43
0.4 0.28 2.0 0.32
0.5 0.43 2.2 0.24
0.6 0.6 2.4 0.18
0.7 0.77 2.6 0.13
0.8 0.89 2.8 0.098
0.9 0.97 3.0 0.075
1.0 1 3.5 0.036
1.1 0.98 4.0 0.018
1.2 0.92 4.5 0.009
1.3 0.84 5.0 0.004
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 8

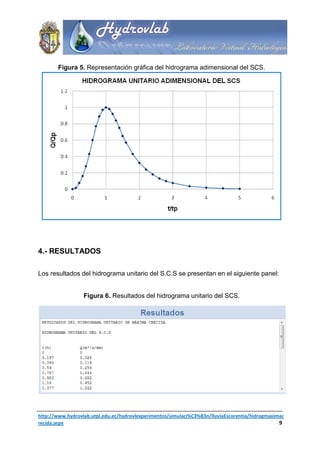

10. Figura 5. Representación gráfica del hidrograma adimensional del SCS.
4.- RESULTADOS
Los resultados del hidrograma unitario del S.C.S se presentan en el siguiente panel:
Figura 6. Re
Resultados del hidrograma unitario del SCS.
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 9

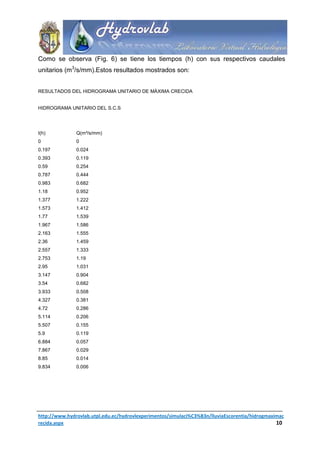

11. Como se observa (Fig. 6) se tiene los tiempos (h) con sus respectivos caudales
unitarios (m3/s/mm).Estos resultados mostrados son:
RESULTADOS DEL HIDROGRAMA UNITARIO DE MÁXIMA CRECIDA
HIDROGRAMA UNITARIO DEL S.C.S
t(h) Q(m³/s/mm)
0 0
0.197 0.024
0.393 0.119
0.59 0.254
0.787 0.444
0.983 0.682
1.18 0.952
1.377 1.222
1.573 1.412
1.77 1.539
1.967 1.586
2.163 1.555
2.36 1.459
2.557 1.333
2.753 1.19
2.95 1.031
3.147 0.904
3.54 0.682
3.933 0.508
4.327 0.381
4.72 0.286
5.114 0.206
5.507 0.155
5.9 0.119
6.884 0.057
7.867 0.029
8.85 0.014
9.834 0.006
http://www.hydrovlab.utpl.edu.ec/hydrovlexperimentos/simulaci%C3%B3n/lluviaEscorentia/hidrogmaximac
recida.aspx 10

12. BIBLIOGRAFÍA:
http://web.usal.es/~javisan/hidro/temas/T070.pdf
Hidrología en la Ingeniería, Germán Monsalve Sáenz (2006)
http://ocw.upm.es/ingenieria-agroforestal/hidrologia-de-superficies-y-
conservacion-de-suelos/ocw-marta-pdf/Tema12.pdf
http://www.dspace.espol.edu.ec/bitstream/123456789/6083/8/CAPITULO 3.-
CAUDAL.pdf
Fundamentos de Hidrología de superficie, Aparicio(1992)
Hidrología aplicada, Ven Te Chow, 1994.
